简单画了个配电盘图

真不会

    你这个图问题太多。厨房，客厅，卫生间，书房的插座混在一起，万一有一路发生漏电，你找的出来吗？

我是小强200888

学习了，这个很不错哦，我也按照这个来

我是小强200888

楼主这个好，收藏！
1 S( A' }- I% Y0 D1 B2 t' {+ L

hu2005ling

楼主你确定你能合的上闸？主开关下分两个接线端子没见过这么干的，汇流排为什么不用呢。

henshui

还不如直接短接呀，不好看

wuweiz

很久未上论坛，有很多回复和见议未能及时回复，请包涵。我的配电盘有些笨和大，主要是考虑维护方便，而且进门做了鞋柜，上面空的地方多，隔出一个空间专门放配电盘，有人担心总控合不上，会短路，这个请放心，安装完成后，用万用表测试过，而且用摇表测试过漏电，全部合格；至于多路插座汇于一个漏保，一但漏保跳闸，只需拆开漏保两根线，然后用摇表测各路火，零线对大地电阻很容易区分，而且比嵌墙式集成空开盒更容易检查。配电盘已经安装好，等拍完照后上图，感谢热心坛友的关注。

wuweiz

另外，关于汇流排，我前面己经说过，市售的质量的确不敢用，我已经维修过多家汇流排故障，我的做法显得粗放，用工业级粗铜排主要考虑接触电阻散热问题，当然换一种做法就是直接用4平方线波浪接法相对要简洁一些，反正距离短，家用负荷也不会超载流量太多。

北仑河

既然楼主对电源要求不低，那么建议在总开关前加装一级防电涌保护器。

wuweiz

试试看，我的帖子能回复不，好像级别都不行了

wuweiz

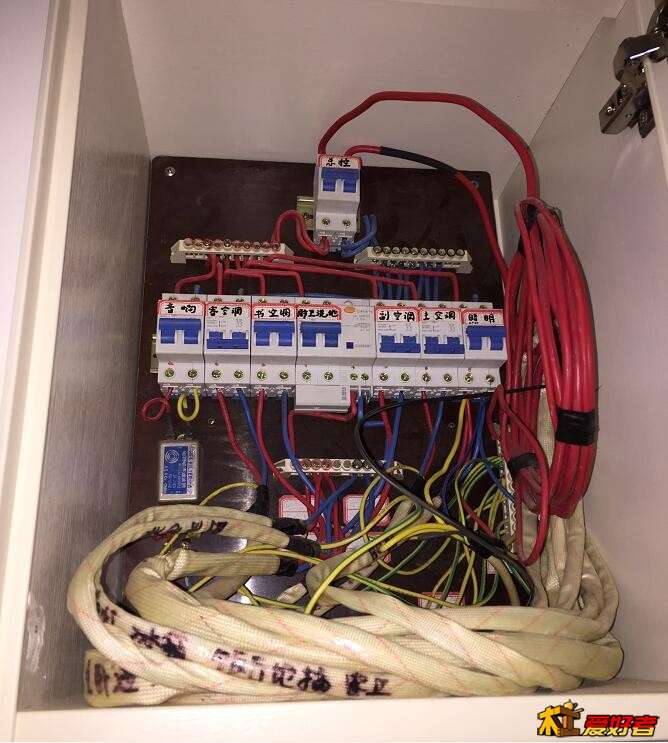

经过两年多运行，配电盘良好，今天做了抽样检查，每根线到插座开关都能抽动，空开及接线柱都良好，作为负责任的帖子，必需给有担心的网友汇报
) u) _/ [$ A( A9 b% ^+ ^

果叶

用什么软件画的？
. K' r  q' h+ P  @; U  y

wuweiz

果叶 发表于 2018-2-6 12:08
( q) M+ S% Y3 {! |) F  s用什么软件画的？

) B/ I8 b( {, E, }: j4 Yprotel99

amw_4m

这图画的相当专业了。

vague0865

如果想放心，最少漏保要用，施耐德C系列，就是绿色的那个。
/ \9 _! J8 C8 u( o! [6 b3 L

atchurch

如果是为了音响配这个过滤器，建议拿掉，这个一点帮助都没有，反而有压缩。
