自制电圆锯导轨

yeskai

实固美 发表于 2015-11-2 20:46
确实会推不动，我用的2080双卡槽单只铝合金，不上油推起来就有点涉。

看来真的不行啊!
: t5 f4 K! }2 [7 s  i

sfwsph

就想问下,你们都拿铝合金做靠山啥的,能用多长时间,这东西耐磨不行吧,高强铝合金肯定不是这个价格了.
; j6 ~# H6 f$ A$ j' i: j* c9 _

迈克阿杜

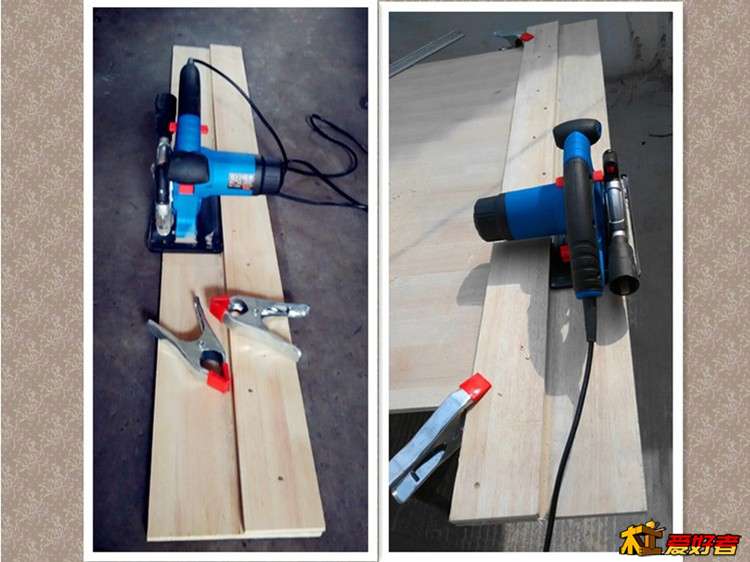

* ]  d- R6 R! Z: v8 S( ?  g借了个图，土法轨道尺，简单精准。

To_morning

6 c6 a6 Q0 I: ~" G8 O* Y
，挺有想法的。不过有点建议，一是5个滑条完全没有必要，还增加调整滑条相互平行的难度，调不好滑行不畅。可以去掉两边顶部的两根用3条，或去掉中间一根用4条；二是滑条不要使用铝合金材质，改用尼龙或较硬的工程塑料，用黄铜或不锈钢也比铝合金好些，滑动副材料要软硬有别，避免材料间研合，用尼龙噪音还小；三是滑条可以改为多个尼龙轮入槽，减小摩擦。以上仅供参考。再有就是2020型材有点儿弱，你画的也不像2020的，截面有外边4个孔的一般要3030以上了。

随兴常行

不上油推不动，上了油难清理，磨损损耗相当大
; d: m8 q( U$ L$ k  [9 |! J

qyq木工爱好者

dimmy

不行的！我试过这样的导轨！推起来不顺畅

khcwq

春之歌

LED散热器可不可以考虑

liuliuliu2014

不错的想法 但是有点繁杂

awardcat

用这个轨道一根即可...四面的很方便，两面的也可以，下面的固定板材夹具，上面的做锯导轨
8 H5 K& o6 E) S; Y就用轨道配套的连接件，可以做成一对夹具把轨道固定在板上
然后锯使用侧面的槽，或者在侧面固定一根光轴
这样可以完全不吃切高...
突然想到的具体还没想过

楞恣儿

结构确实需要精简，再设计吧

yeskai

To_morning 发表于 2015-11-3 00:43
3 I$ ]2 r8 U/ W/ T* ~，挺有想法的。不过有点建议，一是5个滑条完全没有必要，还增加调整滑条相互平行的难度，调不好 ...

非常感谢！这两天都收到很多的意见，眼看这个东西是做不下去了！我也在往其他方向考虑了！但是你的建议很值得我去做下去

aluohaha

yeskai 发表于 2015-11-2 12:43
但是这样推锯时很容易推偏了！精度难控制啊

% m* t( g( B5 q) {8 R& }; ^6 Z九厘板这个方案简单有效，楼主喜欢铝合金，也可以用橱柜踢脚板+铝条，也可以加2铝条（建议1条），但平行度非常重要。底板建议用peek或abs材料，这两款都是高性能的材料耐磨材料，好加工，在九厘板或铝踢脚板上行走流畅，一块平板，再粘贴或螺钉钉几条同样材料小条，做出与铝条配套的槽（感觉精度不够时更换小条）。
" l3 b3 G6 O" k3 h  }

yeskai

awardcat 发表于 2015-11-3 12:47
用这个轨道一根即可...四面的很方便，两面的也可以，下面的固定板材夹具，上面的做锯导轨
5 C7 g! W3 S3 C1 K% _0 `, d就用轨道配套的 ...

我也在想这个方法,看来这个比较靠谱
