鬼推磨的榫卯连接

丽丽爷爷 · 发表于 2015-11-11 10:03:11

前段时间与一个叫，其其，的木友，在他的帖中谈论鬼推磨榫卯连接，看他使用的是双梁框锯也许是南方沿海地一带的人，我是天津人这一南一北谈论小板凳有意思，只是当时不会上图谈论不明白，现在刚学会上图却又找不到他的贴了，相互讨论也许能共同进步。

北斗金星 · 发表于 2015-11-11 13:48:43

这个还要亲手做个才能体会到

北斗金星 · 发表于 2015-11-11 13:50:49

另外其其的帖子在手工分坛置顶帖子里

啸RMS · 发表于 2015-11-12 20:06:31

一时看不懂，收藏留着慢慢琢磨。

不良喜好 · 发表于 2015-11-13 08:15:38

收藏起来。

qzmyqkh · 发表于 2015-11-13 12:11:07

为什么眼3 不与圆相切

丽丽爷爷 · 发表于 2015-11-13 14:02:18

qzmyqkh 发表于 2015-11-13 12:11
1 K6 J, x" C! w5 M3 r G为什么眼3 不与圆相切

你打了十个字，我费一小时打了一大堆字，但愿你能看明白，挾腰子结构横枨的三条中线与登面三条均分向心线平行。而鬼推磨结构三角架横枨的三条中心线与登面均分的三条向心线不平行，形成角度，鬼推磨横枨三角架大小决定与登面三条向心线其形成的角度大小，而随之变化，在制作中减少角度的种类。统一用一寸叉二分来决定横枨三角架的大小，所形成的角度，就是说榫与卯是拧着的，图中所示解决榫卯拧的问题至少三种方法。另外还有二种登面不作斜的作法，一是园榫园卯它能自行扭转。二是小榫大卯自行调整。也就是说如按图中方腿方横枨第三种榫卯连接，登腿不作斜橫枨不作斜，那登面必须作斜，要么组装时榫卯柠着装不上，另三种结构应六张图表示说明，我却用二张可能看不明白。非专业，不知我这样说能否解释清楚。

qzmyqkh · 发表于 2015-11-13 14:49:33

丽丽爷爷发表于 2015-11-13 14:02 8 H3 o0 O/ o# N# V* m
你打了十个字，我费一小时打了一大堆字，但愿你能看明白，挾腰子结构横枨的三条中线与登面三条均分向心线 ...

没懂啊。为什么叫鬼推磨啊

qzmyqkh · 发表于 2015-11-13 15:00:52

丽丽爷爷发表于 2015-11-13 14:02
$ Q9 C' [- k2 @8 _ v n H你打了十个字，我费一小时打了一大堆字，但愿你能看明白，挾腰子结构横枨的三条中线与登面三条均分向心线 ...

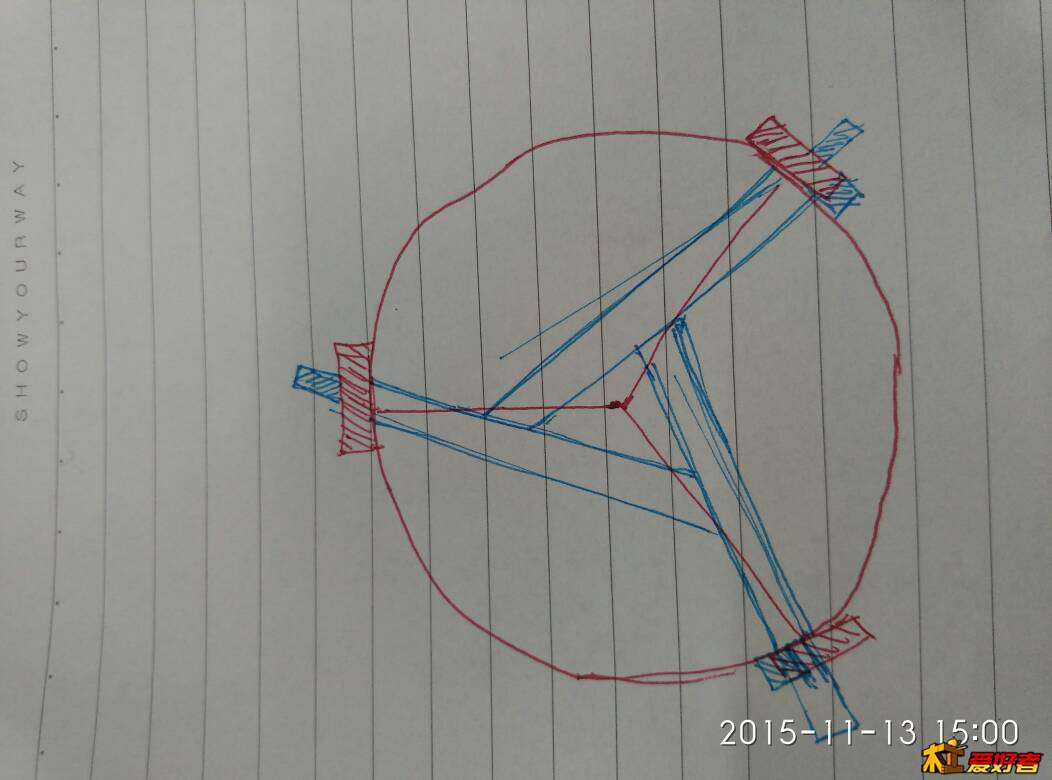

这样不行吗

丽丽爷爷 · 发表于 2015-11-13 19:31:43

qzmyqkh 发表于 2015-11-13 15:00
; B* G4 [. |" \* a这样不行吗

你画的草图未看清采用是哪种榫卯结构，就这样讲吧，用第一种结构，登腿的卯作斜，登腿的榫头与登面的卯平行，第二种，横枨榫头作斜，登腿的榫头也与登面的卯也平行，第三种，如登腿的卯和横枨的榫头都不作斜，那登腿的榫头与登面的卯不平行，登面的卯必须作斜，否则登腿的榫头与登面的卯是拧着的组装不上，好家伙这段话都成了绕囗令。另你讲为什么叫鬼推磨，这种板登的结构称鬼推磨，或称风火轮。四十年前我读大专，学的是理力材力和机零机原，学的不多忘的不少，对木工非专业，就是业余爱好，所对鬼推磨板凳解释不清楚。另未经许可斗胆借用木友紫小檀的一句话，明白的自然明白，不明白的也不需明白。

木销 · 发表于 2015-11-29 06:46:08

学习了，果断收藏！

紫小檀 · 发表于 2015-12-2 01:59:30

丽丽爷爷发表于 2015-11-13 19:31+ |, B: [/ x8 V, |/ l. N
你画的草图未看清采用是哪种榫卯结构，就这样讲吧，用第一种结构，登腿的卯作斜，登腿的榫头与登面的卯平 ...

折煞俺也，惭愧，惭愧

弯道超车 · 发表于 2015-12-5 17:42:25

好手艺，学习啦

下雨晴天 · 发表于 2016-1-2 09:25:19

请问您图上说标志的0度的那个与圆三条均分线所形成夹角的线是真么确定的呀？有度数吗？还是俺之前定下的叉几分来画的？

晴日雪松 · 发表于 2016-5-18 18:58:48

爷爷你太棒啦
