关于双面雕准确对位的问题

yangyichang · 发表于 2015-10-27 11:03:48

在论坛里看到很多人都在雕双面的，但如何精确定位是个问题。有的人是打定位孔。我用一个相对比较简单的方法与大家分享一下

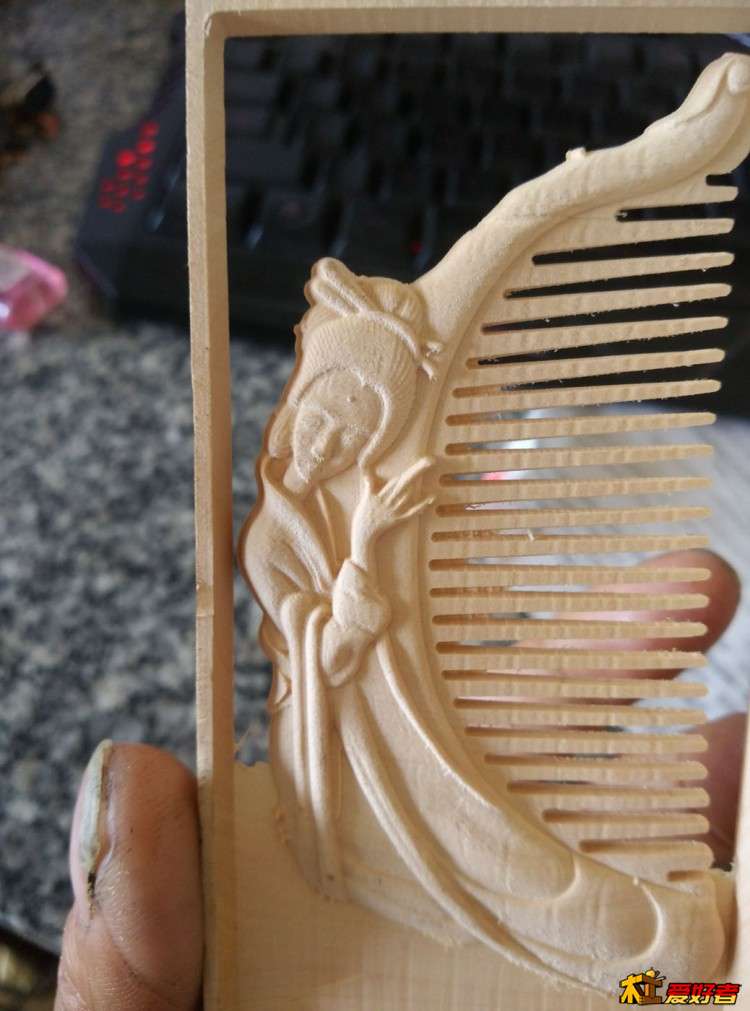

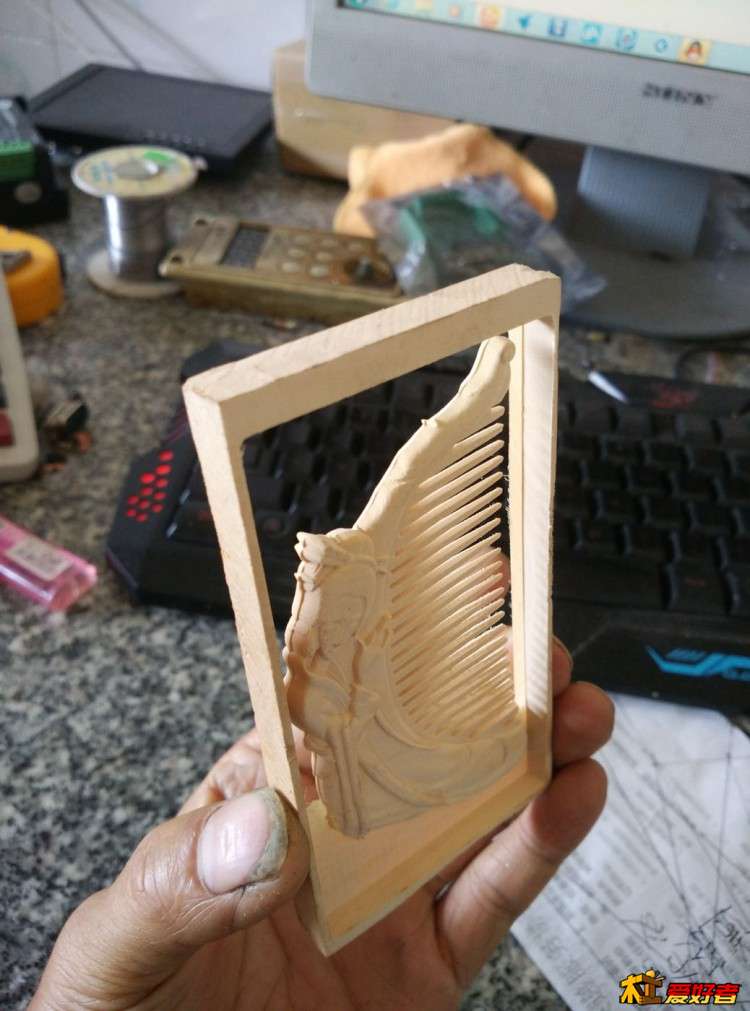

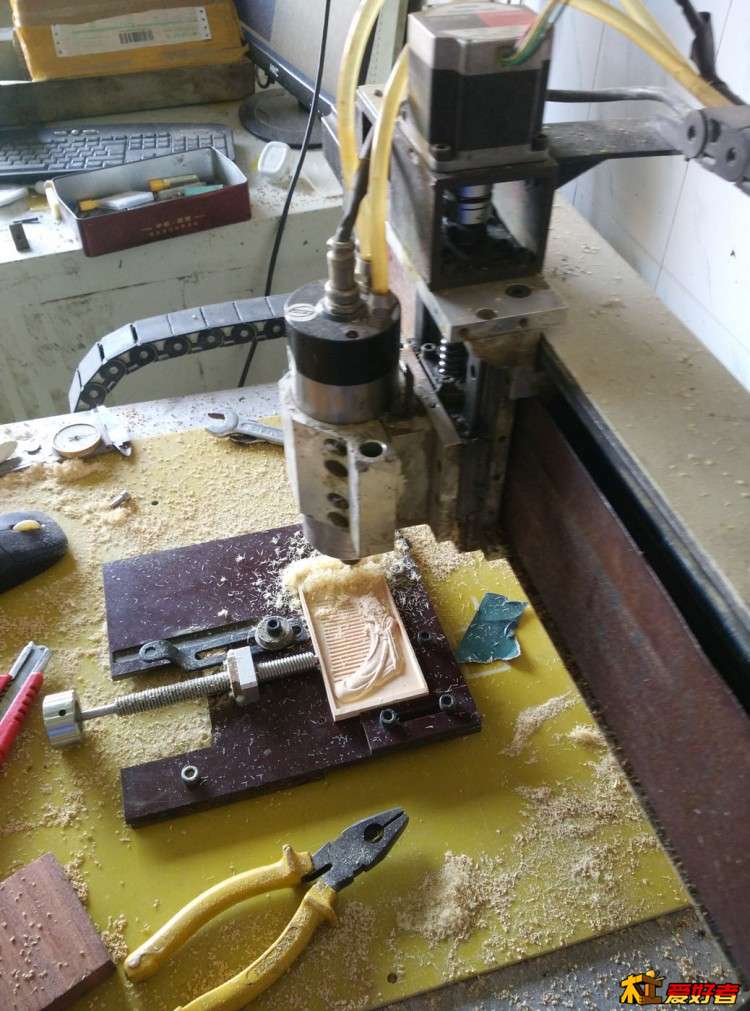

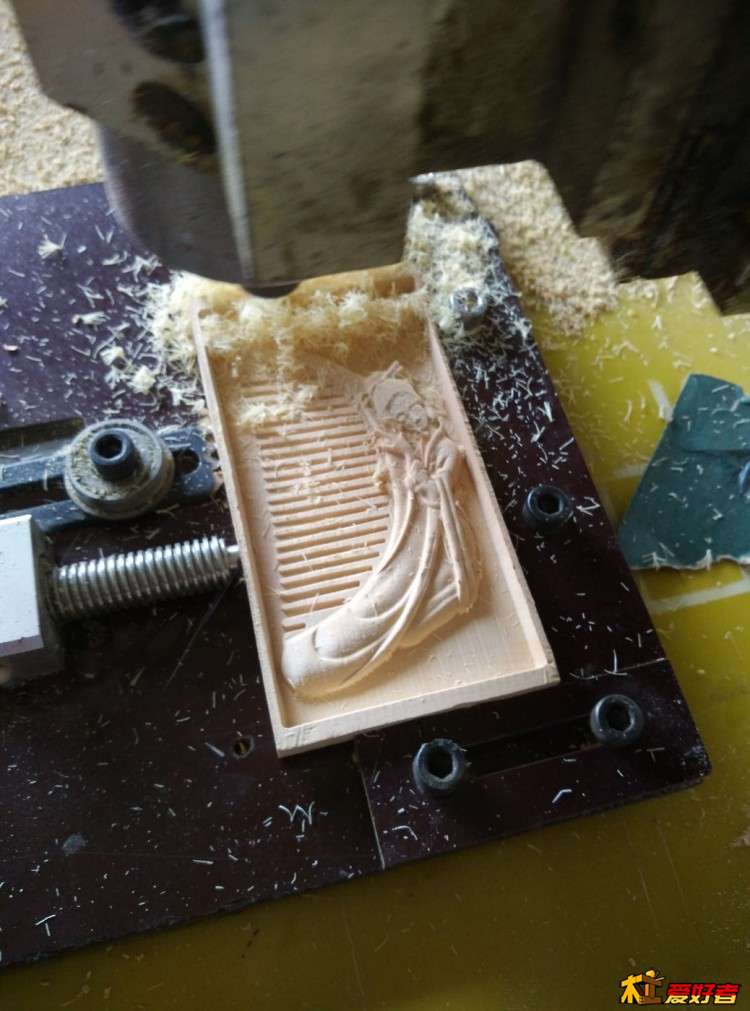

1.先做一个夹具，如图1，一边有个固定的直角靠山。
2.要求加工的材料为正长方形或者正方形。
3.在用ARTCAR建模型的时候把原点定在模型的中心位置。
4.雕刻机的原点定在材料对角线的交叉点上。
5.正面雕完以后把材料水平反面。
6.雕刻机原点不用动。ARTCAR把灰度图反转再出一次刀路。再雕一次反面就OK了
注意要点：我这个夹具做得不好，在推紧木板时木板会往上抬起。希望坛友提出改进方法。做模型时尺寸要做得比材料小，材料四边要留余量。要不雕完一面后第二面放不平，也不能准确定位。
两面雕的时候计算材料的厚度。中间要留0.5MM的厚度，不要刚好算死，这样就雕穿了，导致最后面的一点雕出来时工件会动。造成纹路或者报废。
还有加工的参数说一下：一般做牌子之类的用直径0.2的圆底尖刀，机器速度在F3000的时候主轴转速在15000转左右比较合适吧。刀尖间距在0.07的样子，这个做出来的一般都比较光，基本不用打磨。当然机器不好的就另说了。
以上是我的个人经验，希望大家多多指正。我非专业搞这个东西，只有看到大家都在玩，所以自己试试。

yxtz01 · 发表于 2015-10-27 12:09:24

学习了下次试下

光头滑板军 · 发表于 2015-10-27 12:29:22

十分感谢，前几天才雕了第一个双面的

591461974 · 发表于 2015-10-27 12:38:58

雕的不错学习

羡慕妒忌恨 · 发表于 2015-10-27 13:00:01

我也是原点在中心位置，找对角线定的俩面中心的

袁明清 · 发表于 2015-10-27 13:48:53

有用！

wjl992006 · 发表于 2015-10-27 15:49:30

学习了下次试下

回忆空间 · 发表于 2015-10-27 16:06:21

本帖最后由回忆空间于 2015-10-27 17:29 编辑

怎么靠都不如打两个定位销来得准，而且这样要求材料四面工整，定位销只要两面平就行。

yuxueyou · 发表于 2015-10-27 16:16:00

6.雕刻机原点不用动。ARTCAR把灰度图反转再出一次刀路。再雕一次反面就OK了
这个不需要再出一个刀路只要把你的X轴设置的输出那里反向就可以用同一个刀路了~！

scmytxp · 发表于 2015-10-27 16:35:56

本帖最后由 scmytxp 于 2015-10-27 16:40 编辑

回忆空间发表于 2015-10-27 16:06
怎么靠都不如打两个定位销来得准，而且这样要求材料四面工整，定位销只要两面平就行。

用定位销的话，怎么确定两面原点呢？还是中间吗？如果中间无法打孔，怎么确定两面对应的原点？对角线画中心原点，如果料不是规整的，角度不整齐的话，两面用对角线画出来的原点是不对应的哦。
发现如果要两面雕刻的话，必须要先加工原材料才行，把边角铣规整。

ma286hp386 · 发表于 2015-10-27 16:51:45

这种方法不规则的材料就没法雕刻了。还是有a轴方便，雕刻完一面直接翻面

yuarh · 发表于 2015-10-27 16:56:58

雕的不错学习

光头滑板军 · 发表于 2015-10-27 18:31:13

yuxueyou 发表于 2015-10-27 16:16
6.雕刻机原点不用动。ARTCAR把灰度图反转再出一次刀路。再雕一次反面就OK了
这个不需要再出一个刀路只要 ...

是在维宏设置里吗？

xshhh · 发表于 2015-10-27 20:05:18

定位销最简便了，两点就能定位；A轴翻转方法对面积有限制，不具代表性。

scmytxp · 发表于 2015-10-27 21:31:35

回忆空间发表于 2015-10-27 16:06

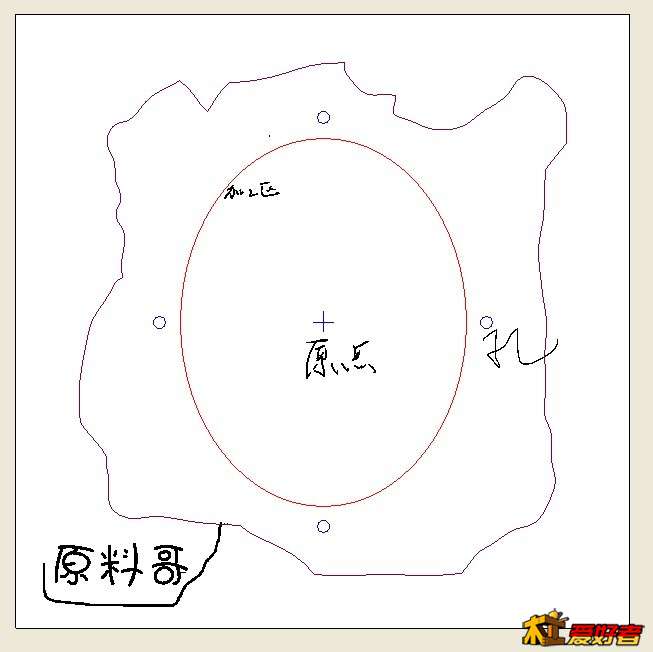

怎么靠都不如打两个定位销来得准，而且这样要求材料四面工整，定位销只要两面平就行。

朋友怎么确定原点的？用的什么参照物画圆确定原点
