初次尝试：纯手工制作燕尾榫盒子

孤鹜独飞

        想当年第一次来这个论坛，是为了亲手给儿子做一个木马，搜图纸来了这里。一混就是两三年，发了很多帖子，也做了几样作品。后来因为工作关系，很少来，也几乎再没有时间DIY，这一晃又是两三年时间。最近总算又有了 点时间，地下室里鼓捣鼓捣工具，终于又有时间摸摸木头。来到 论坛之后，一直想尝试燕尾榫，这下终于有了功夫。不过实在也做不了什么大物件，就做了一个小盒子。
        太久没有使用工具，手真的是生疏了很多。刨板、锯板都很吃力。完成之后还是蛮有成就感 的，尽管很粗糙，也没那么严丝合缝。毕竟这是我的第一个燕尾榫 作品，第三个榫卯作品，不能要求太高不是！咱毕竟不是学徒，基本功练了好几年那种不是。所以不喜欢的就不要 拍砖 了，直接无视好了，现在心理承受能力不行了。

制作材料用的是一块老木板，表面都已经黑了，不过刨过之后还是蛮不错的。刨板过程太吃力了，也没 顾上拍照，直接掠过。


开始上图：

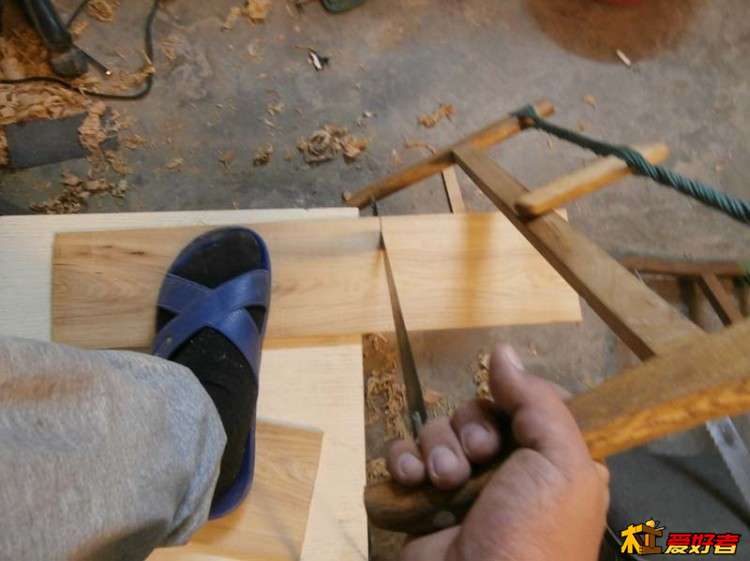

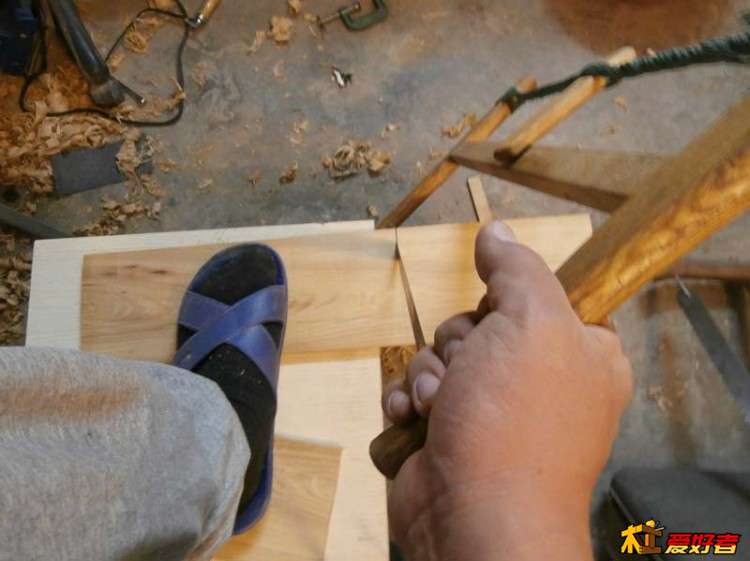

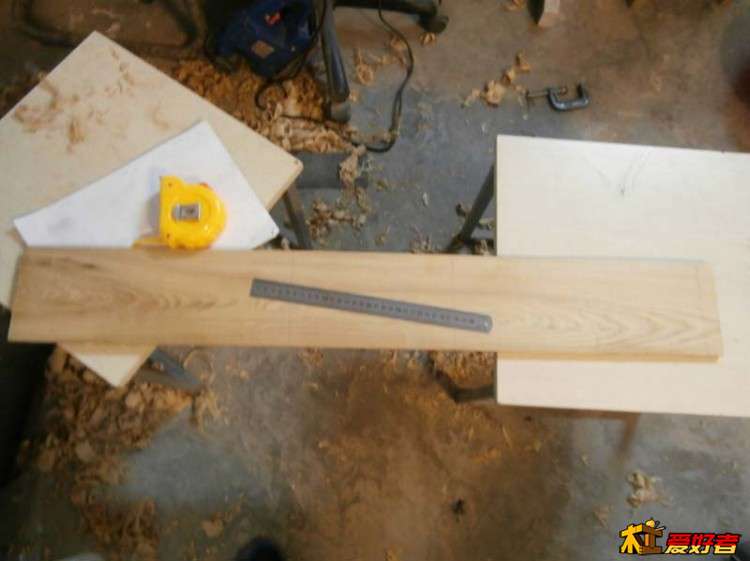

锯板：

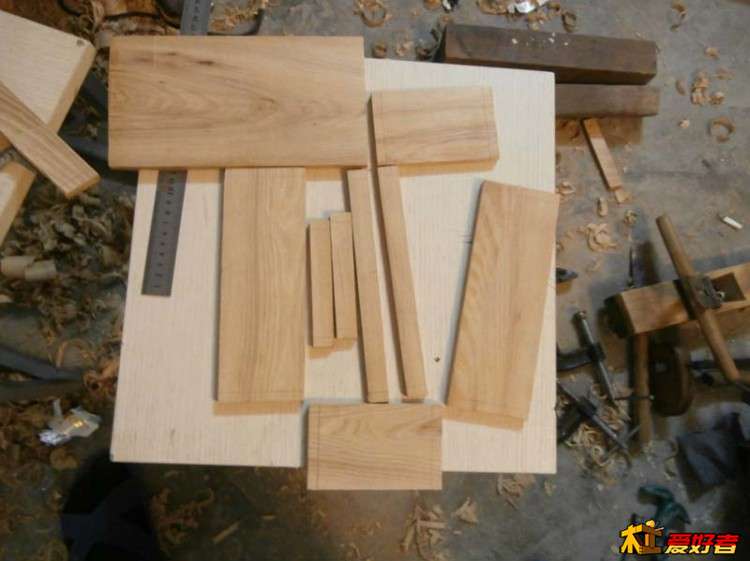

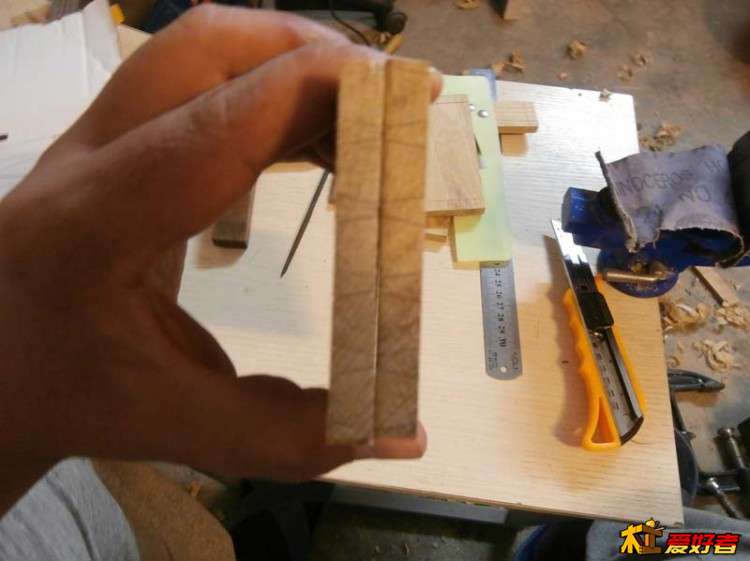

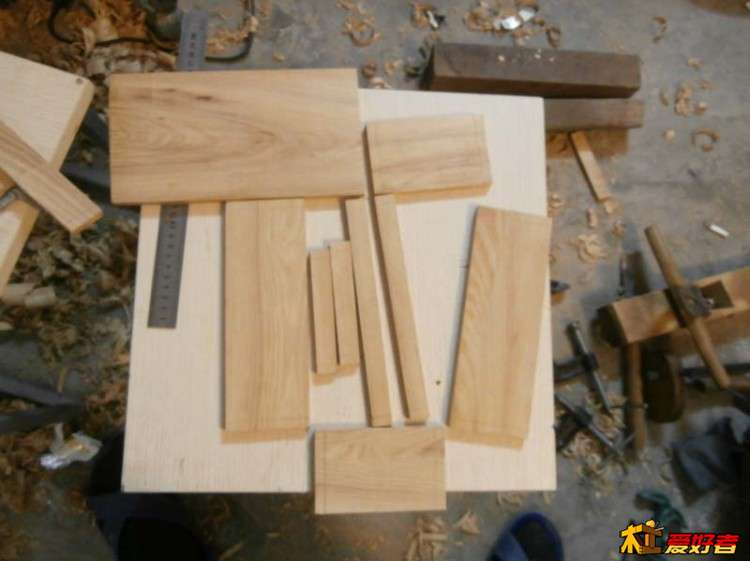

重复的过程就不多发了。这是备好的料。

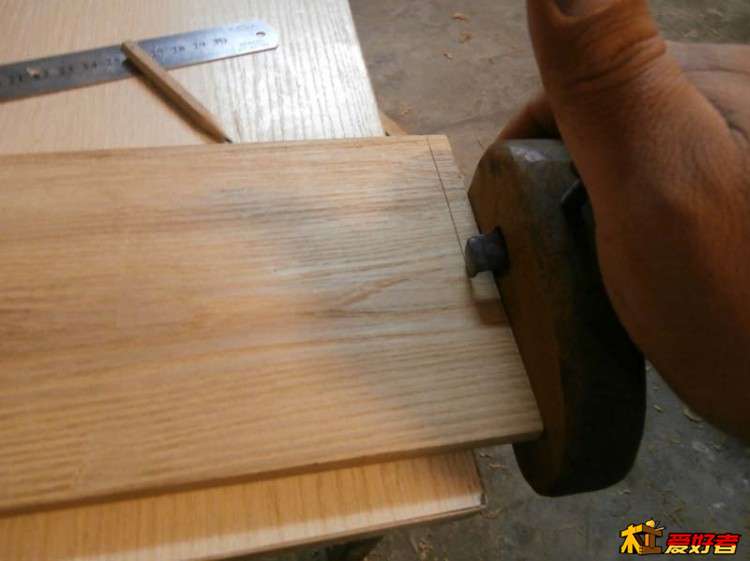

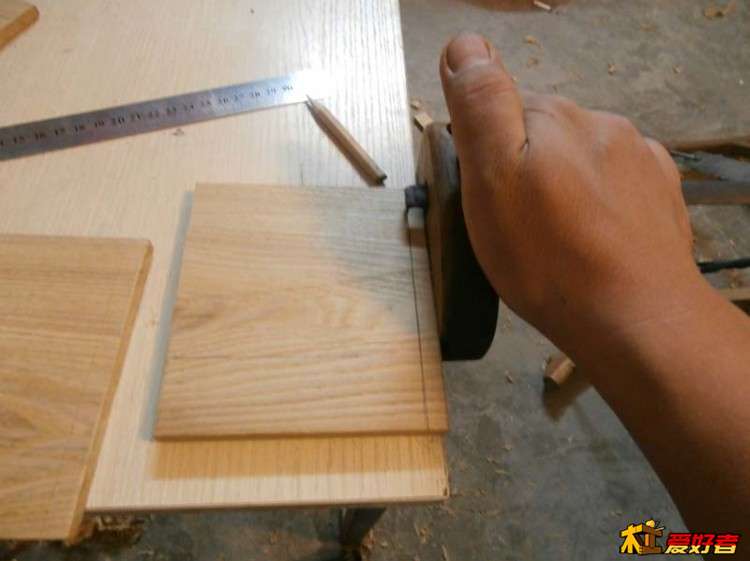

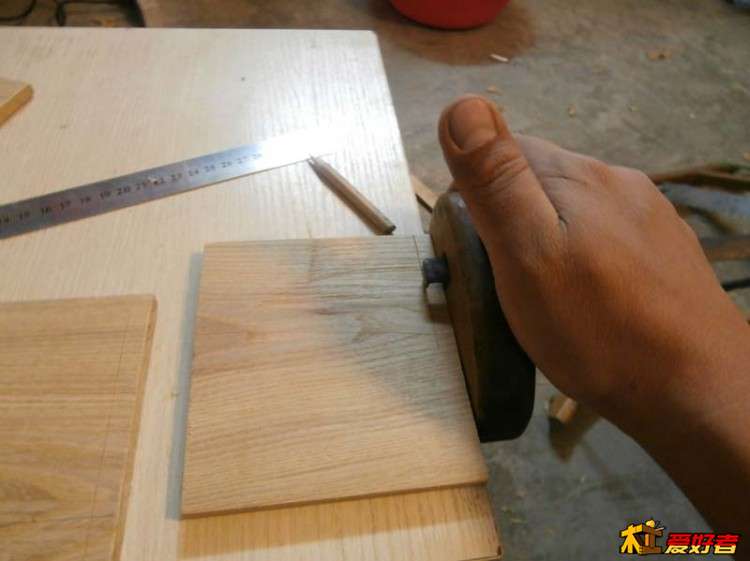

划线：按照木板厚度划线。

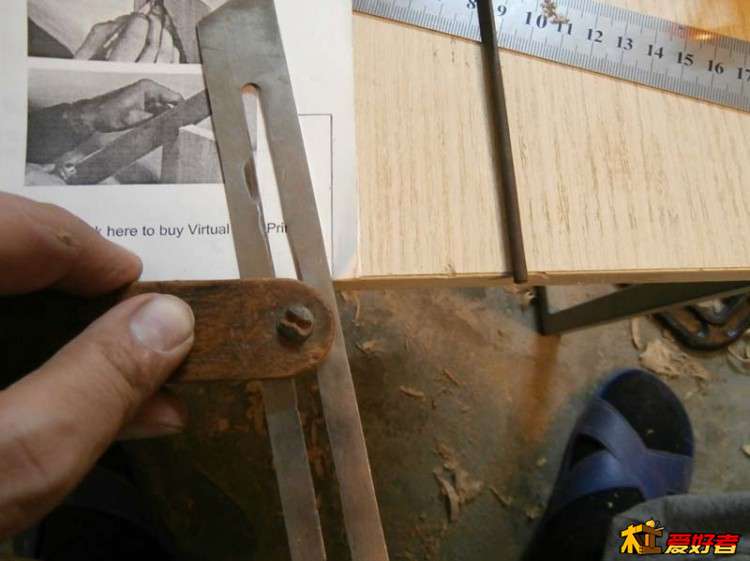

按照1开5的比例，确定燕尾榫角度。

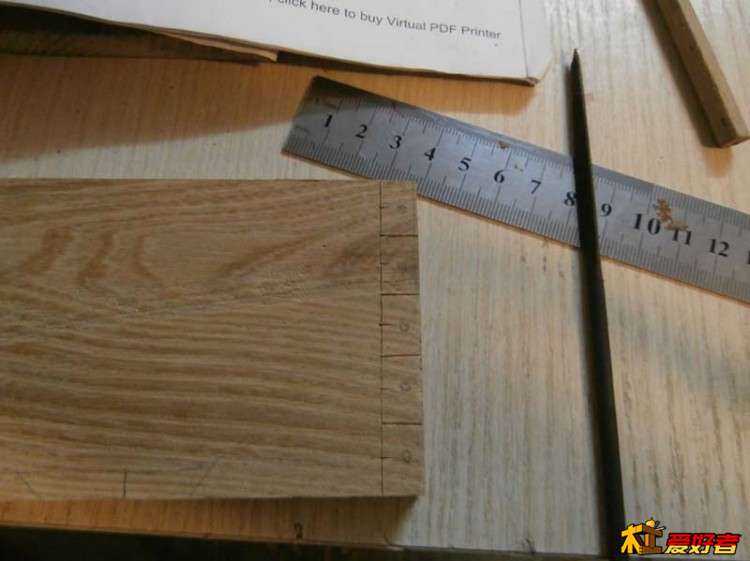

按照木板宽度，5等分，确定头榫中心线。

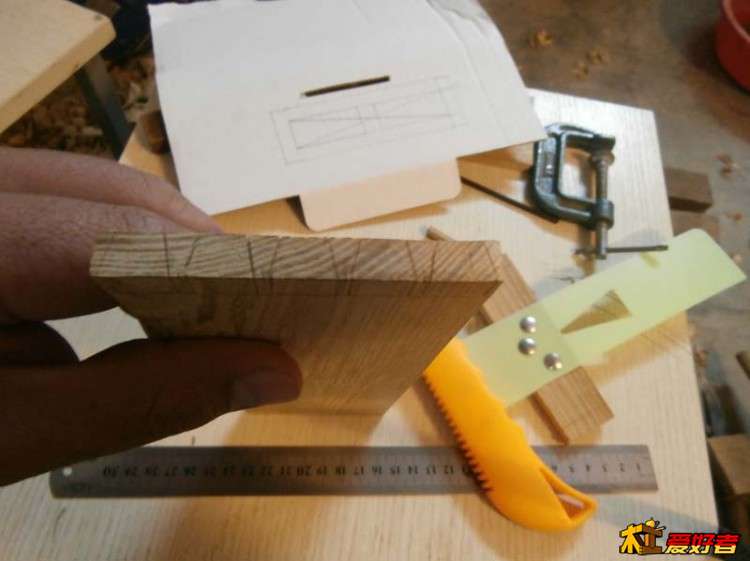

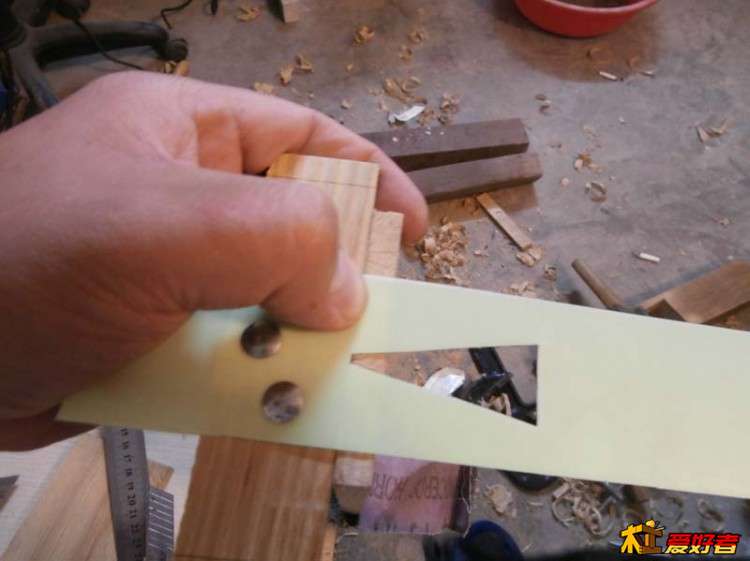

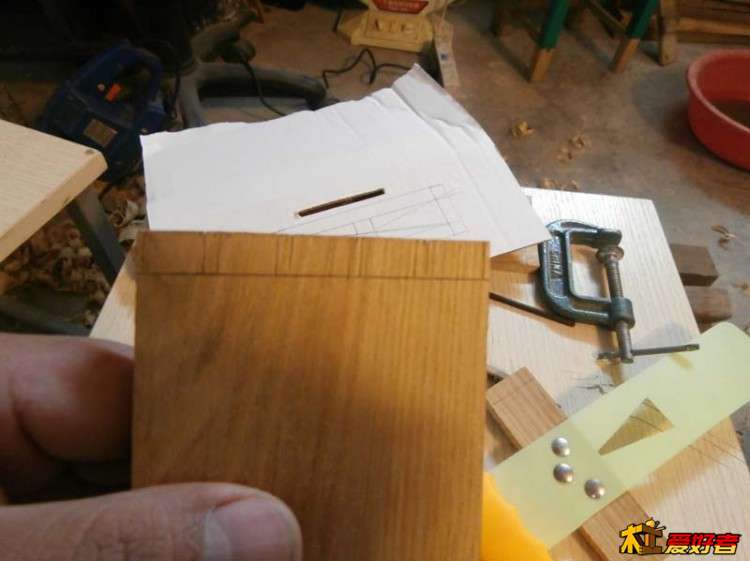

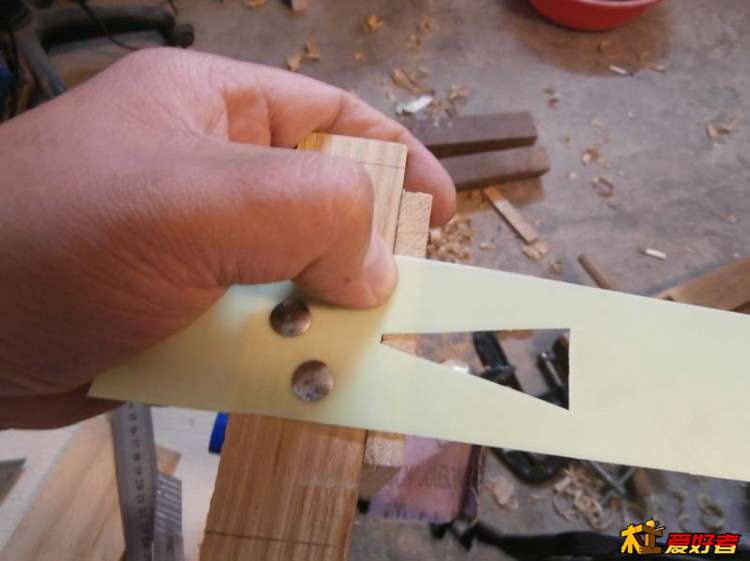

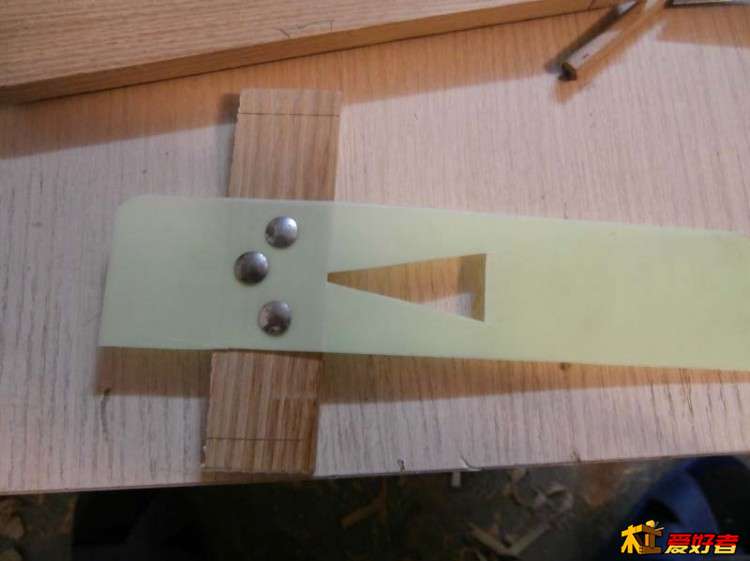

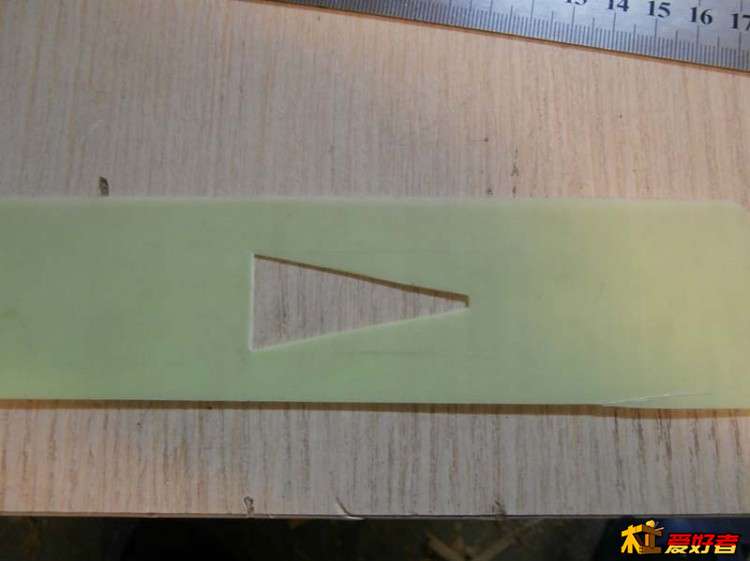

为了方便而迅速的划线，做了一个简易的燕尾榫划线器，一时没找到合适的材料，就用这块塑料片对付一下吧。回头做一个这玩意。

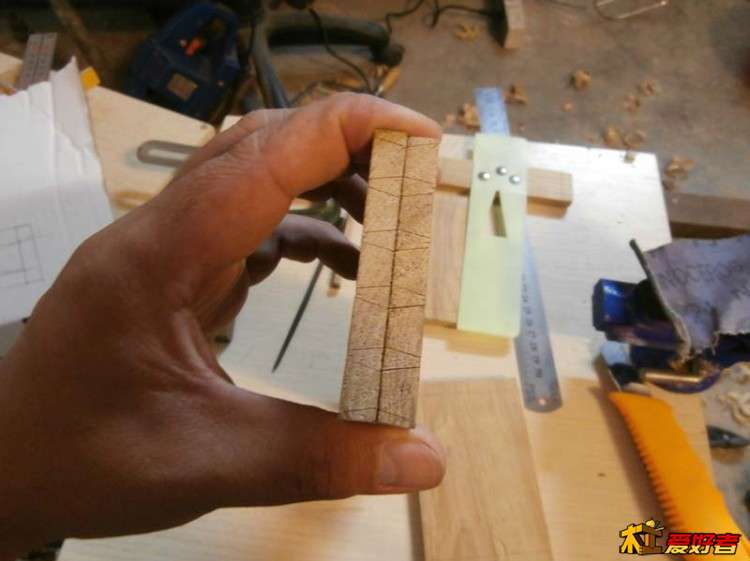

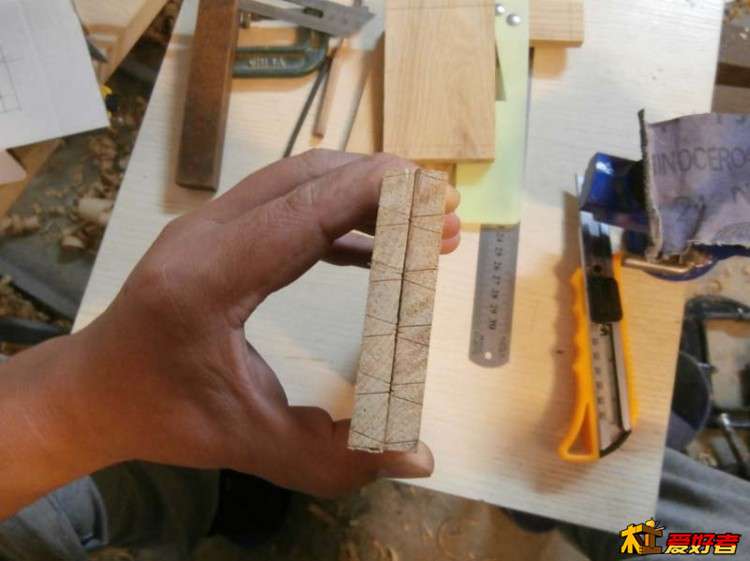

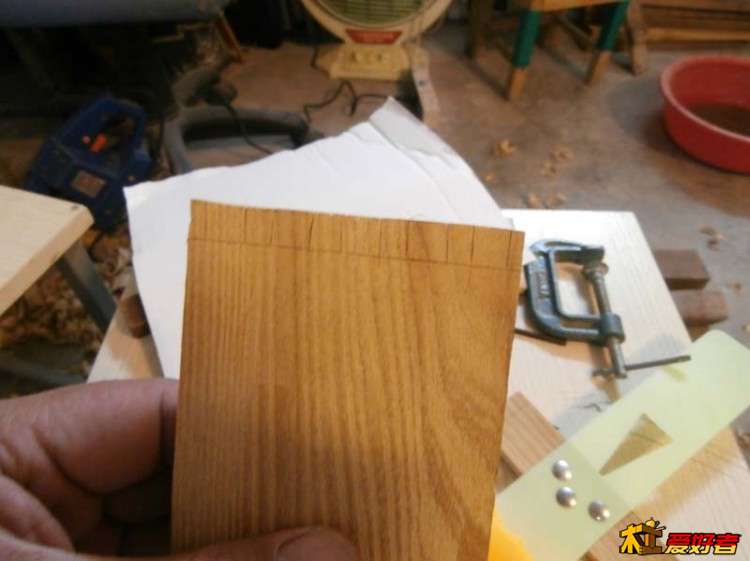

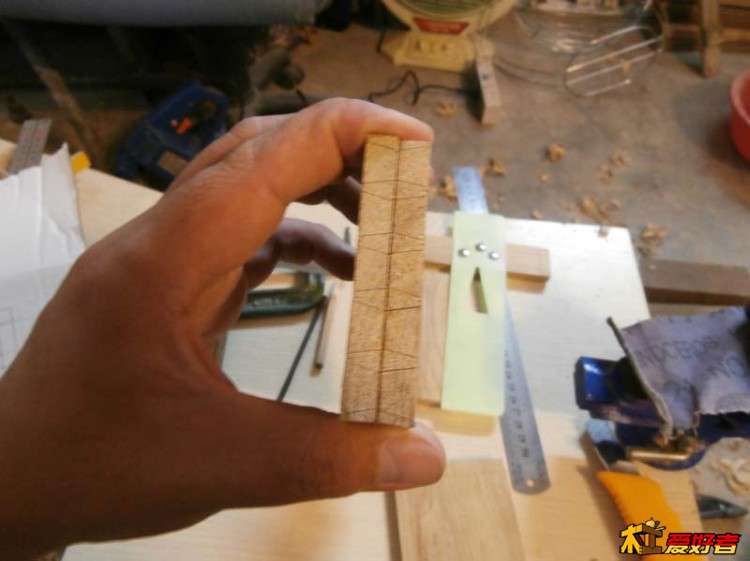

按照中心线，划头榫。用壁纸刀压的线，够细，但是因为划线器不稳，刀也不稳，所以误差还是很大。第一个作品，我要结果。

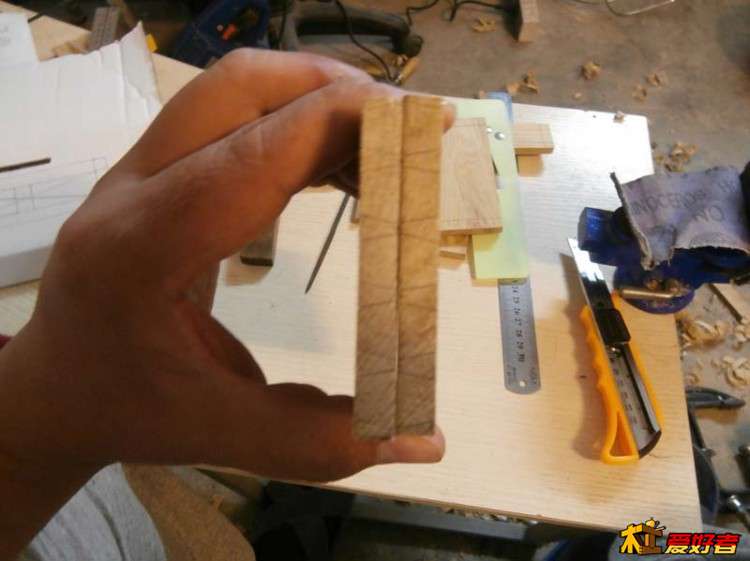

过线

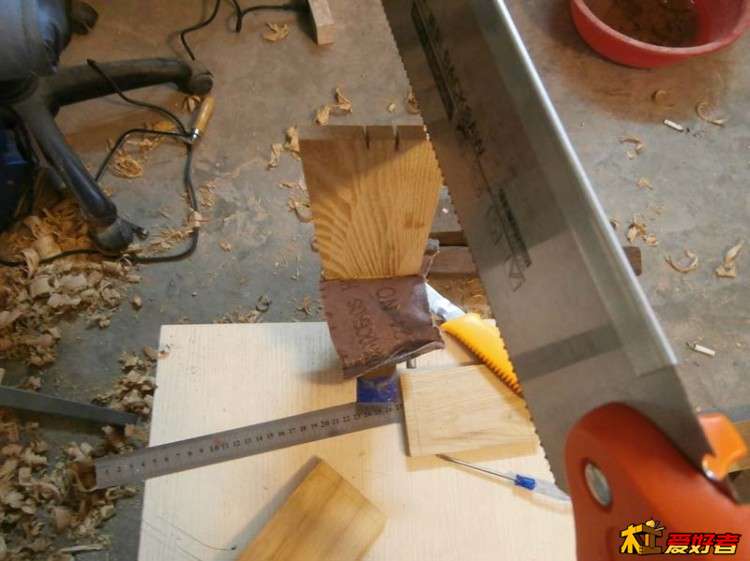

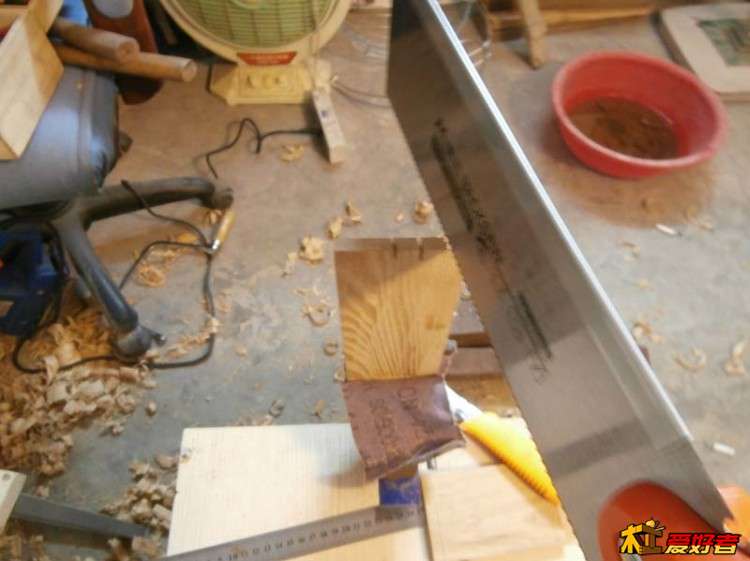

开始锯头榫。没有合适的工具，现买了一个夹背锯，悲剧的是，巨片太厚，齿太大，精度根本没法控制。只适合做最粗的活。好在这次本来也就是一次尝试，将就着先吧。

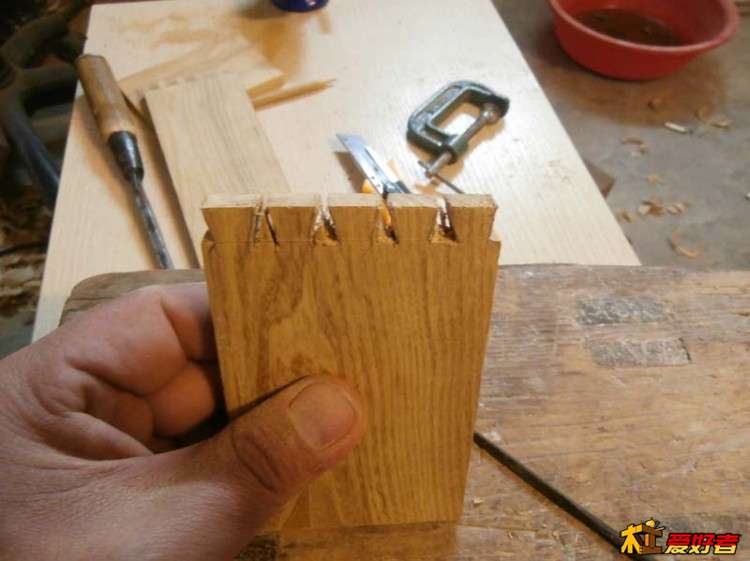

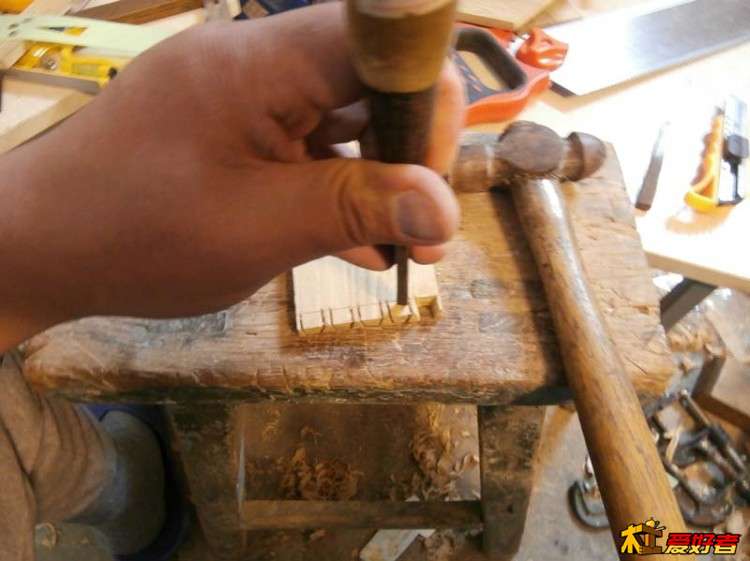

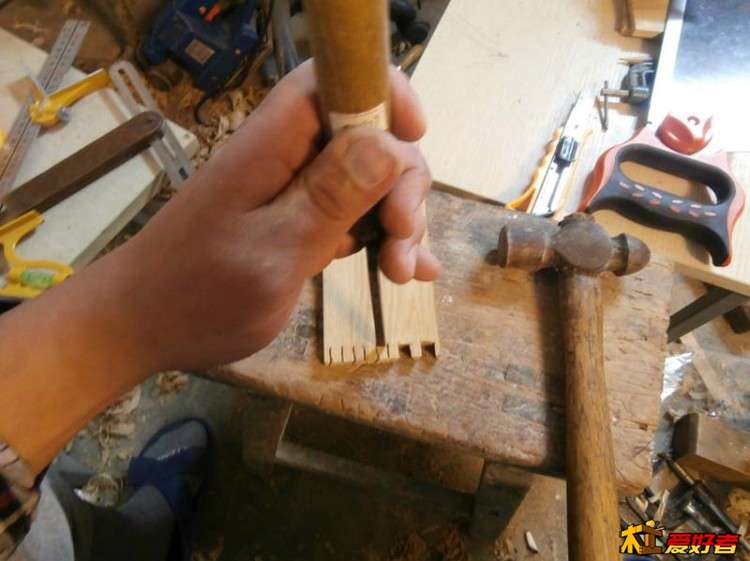

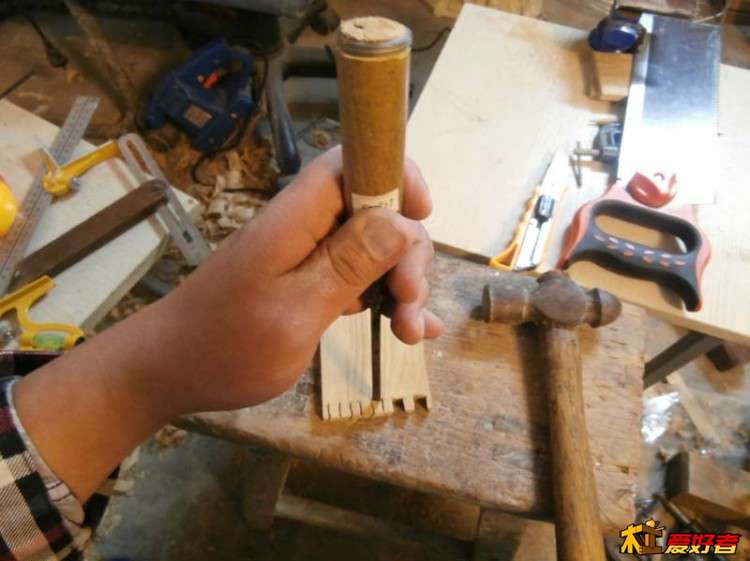

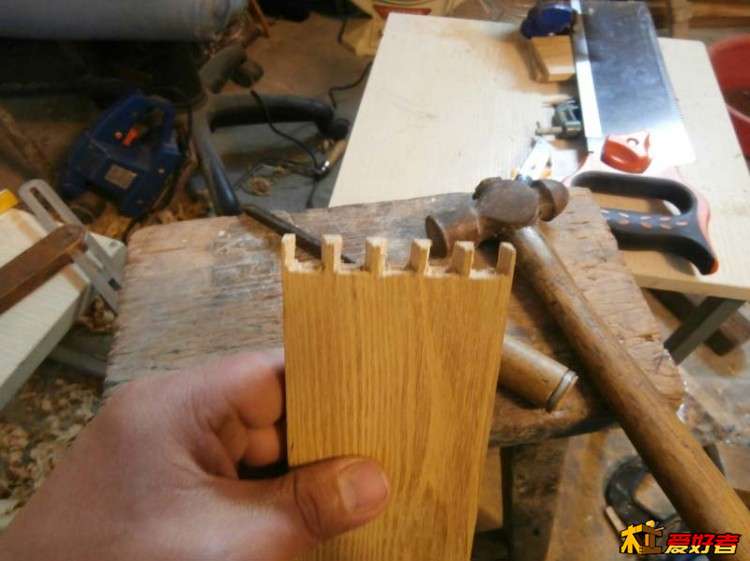

凿头榫

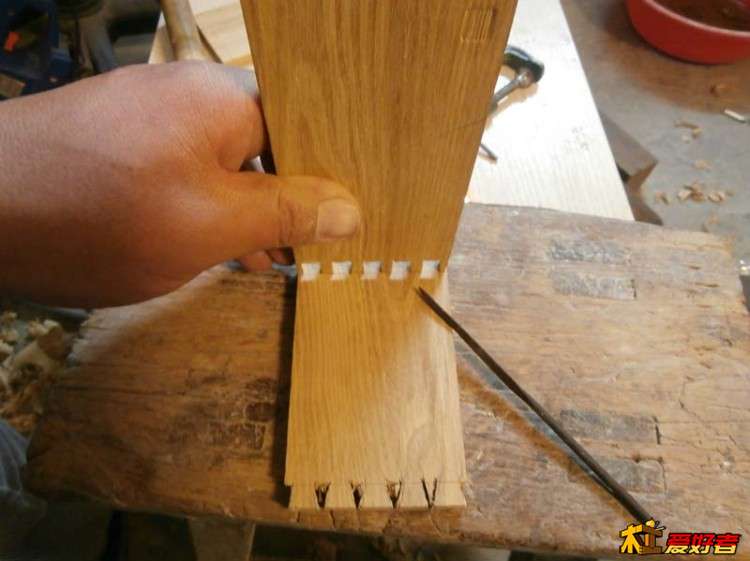

按照头榫划尾榫的线，用一把刻刀代替划线刀，也不太好用。

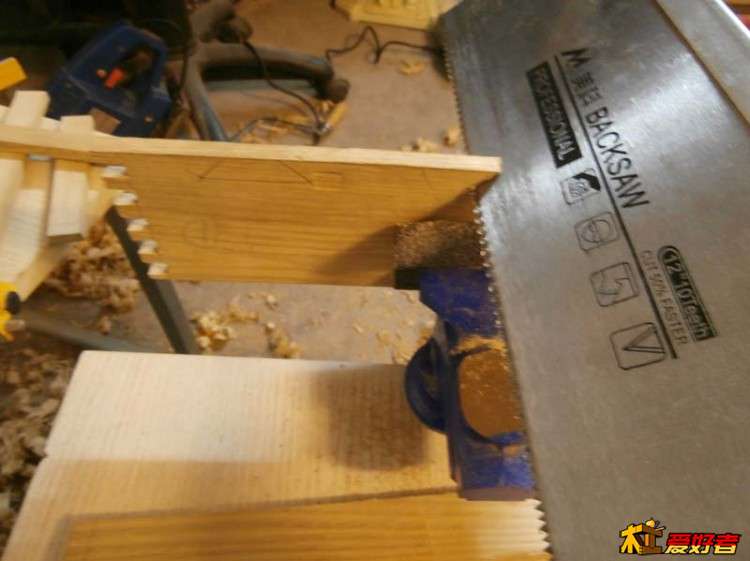

锯尾榫

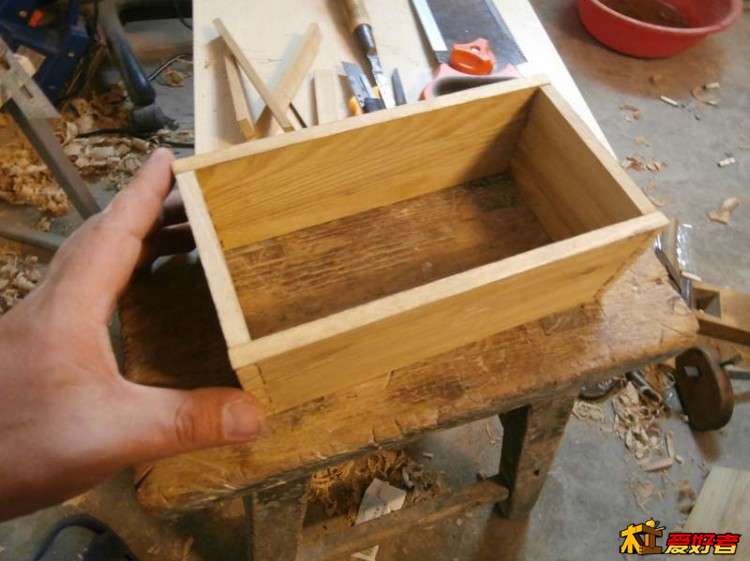

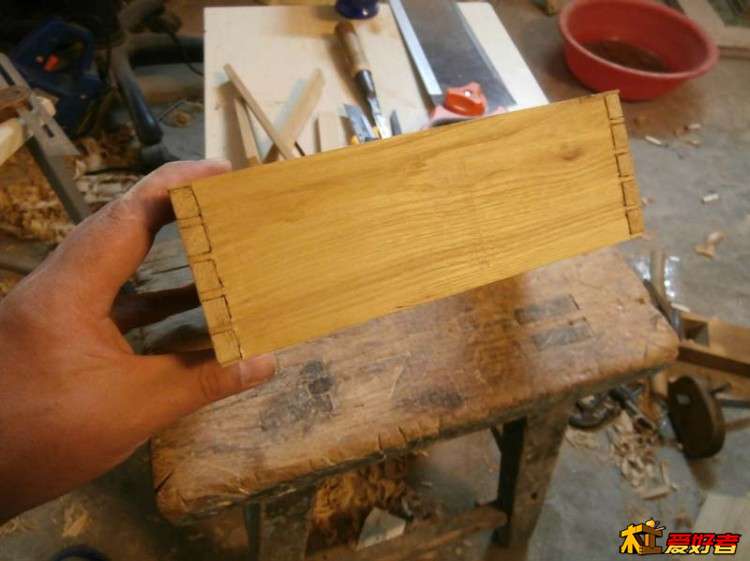

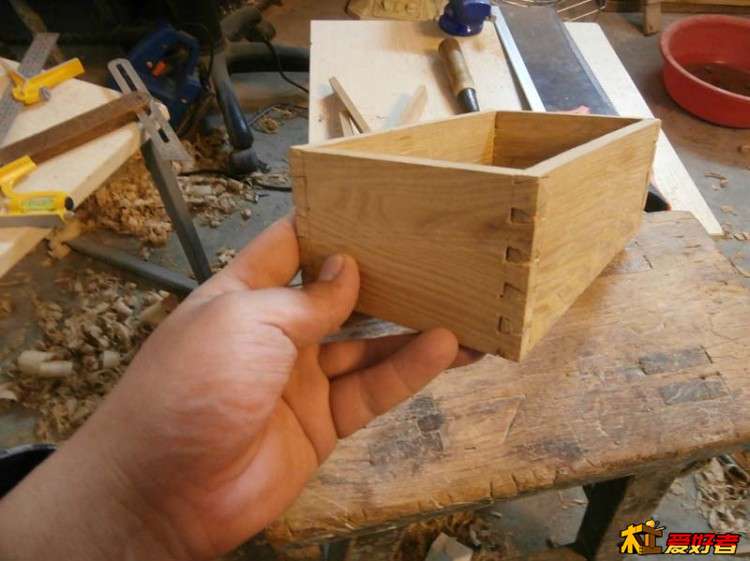

四框试装一下，还算可以。

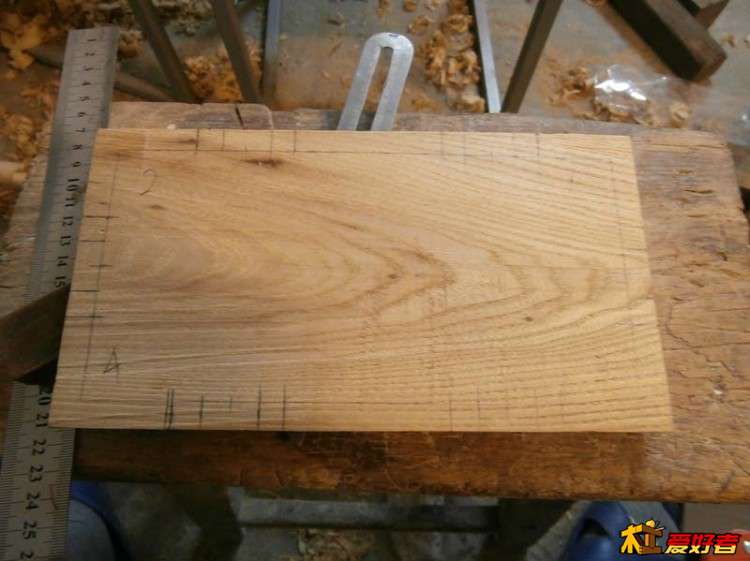

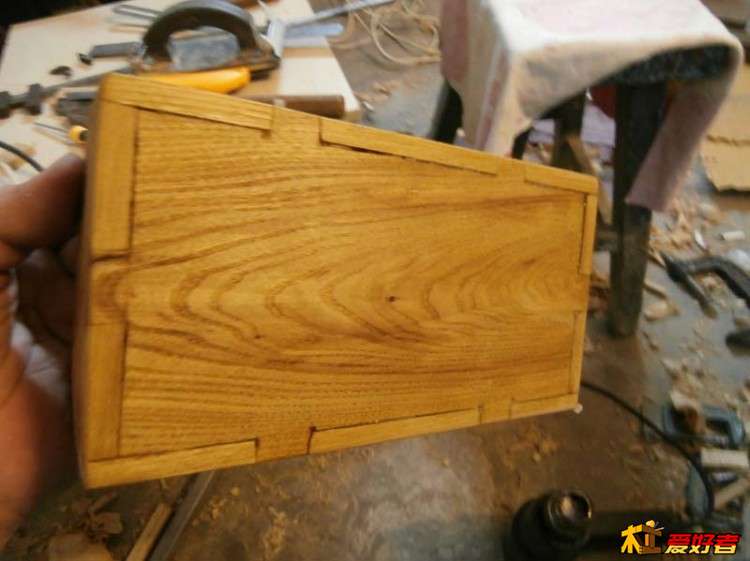

底板划线。底板的连接采用几个大号的燕尾榫的形式，分别与四框连接。

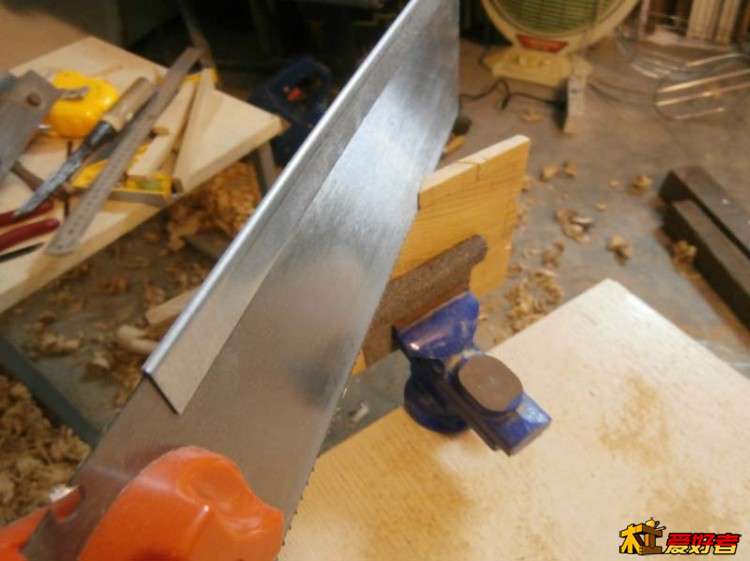

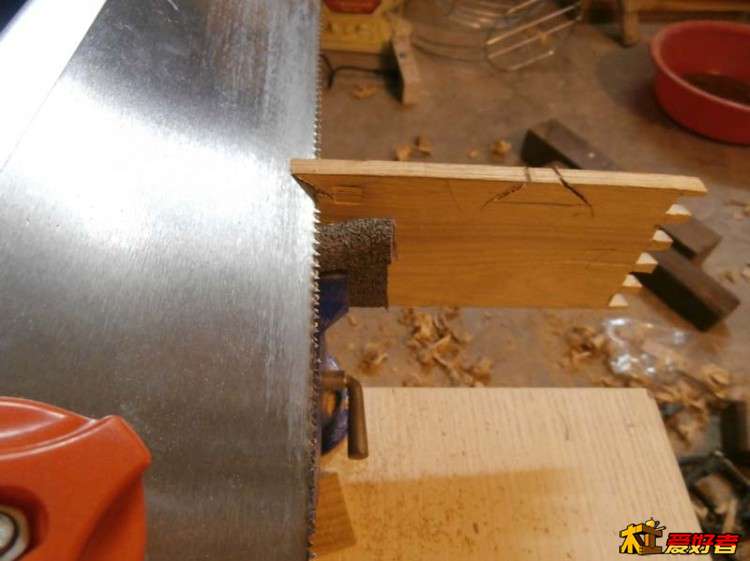

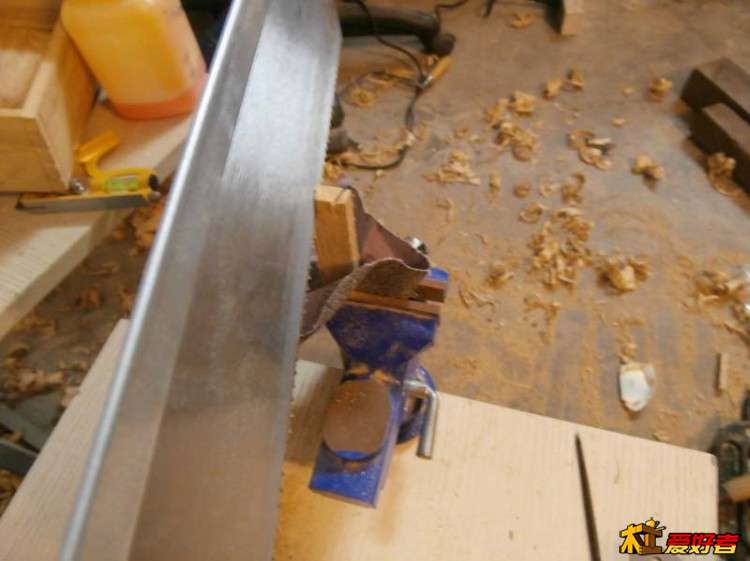

开锯

侧板划线

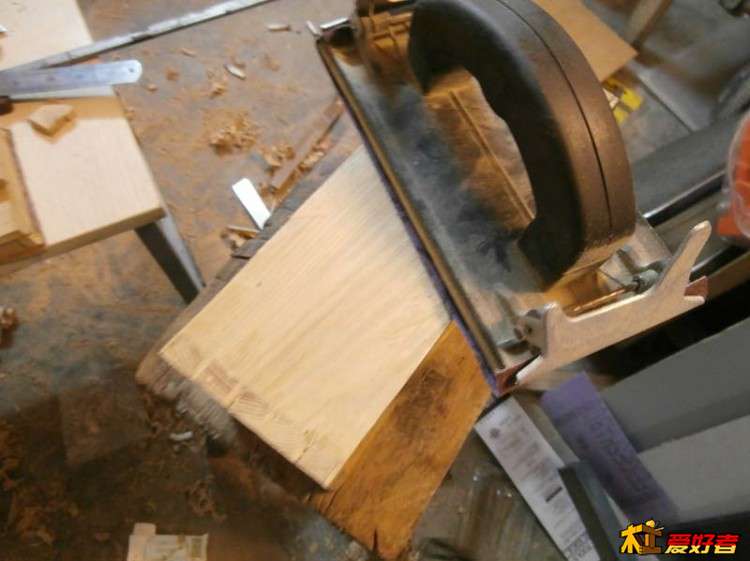

开锯

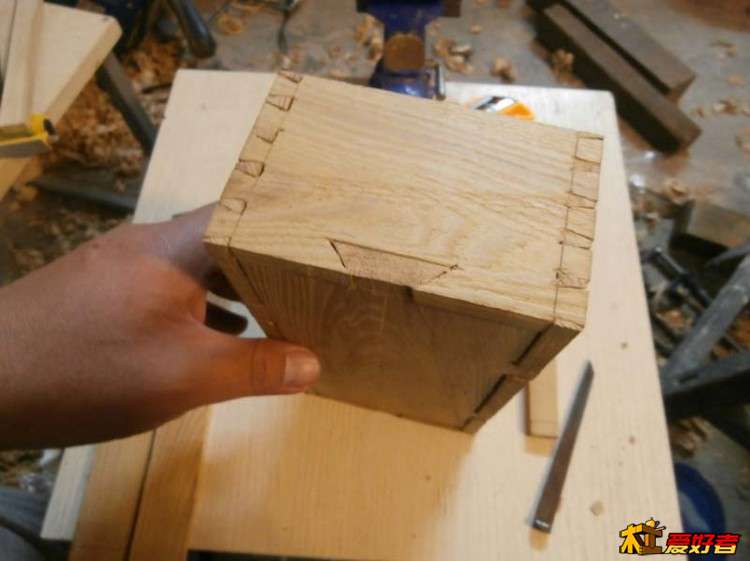

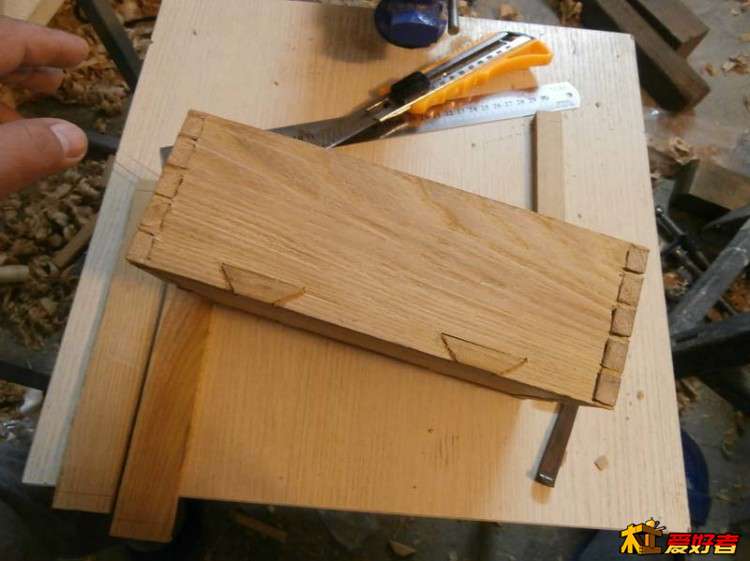

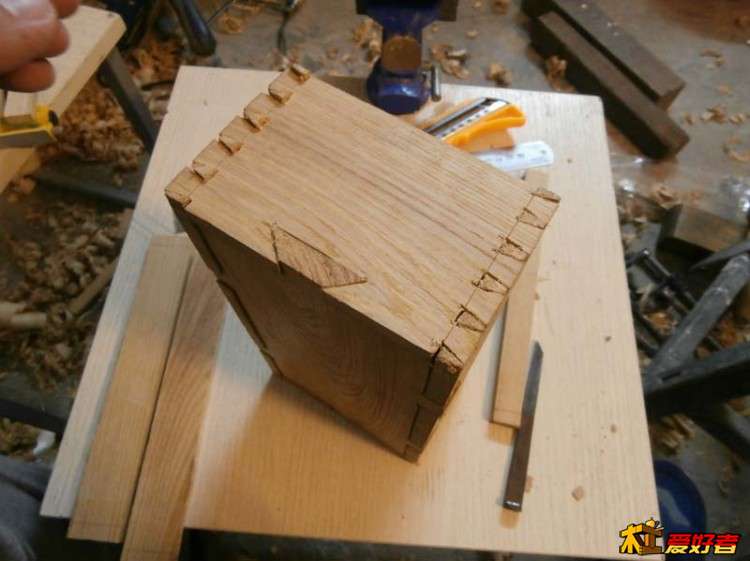

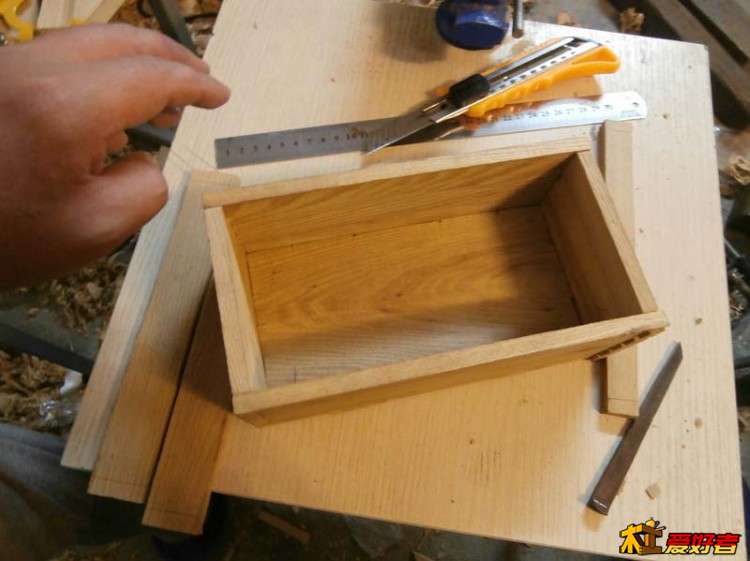

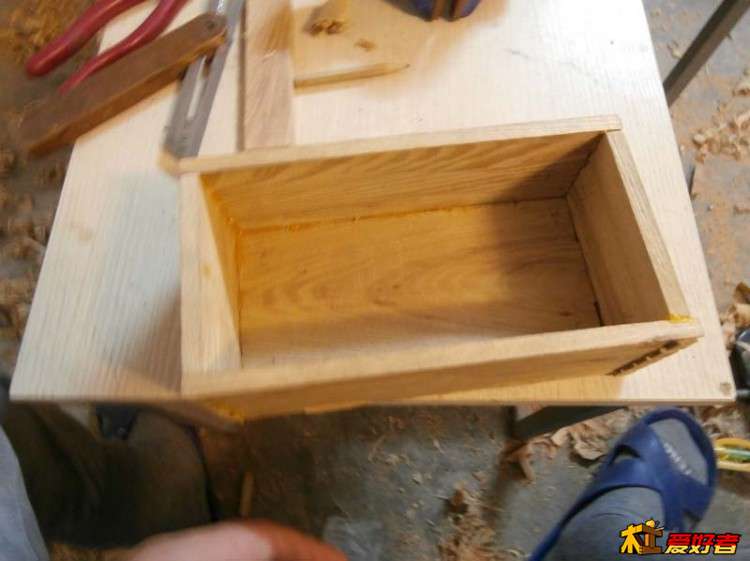

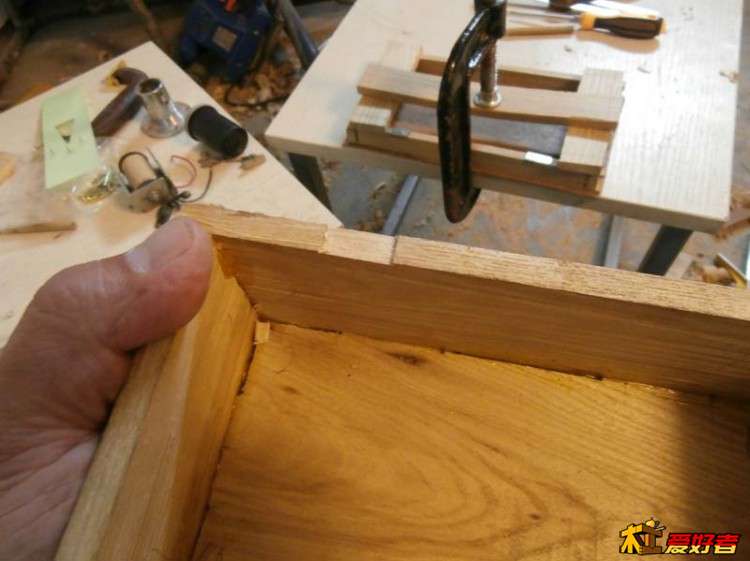

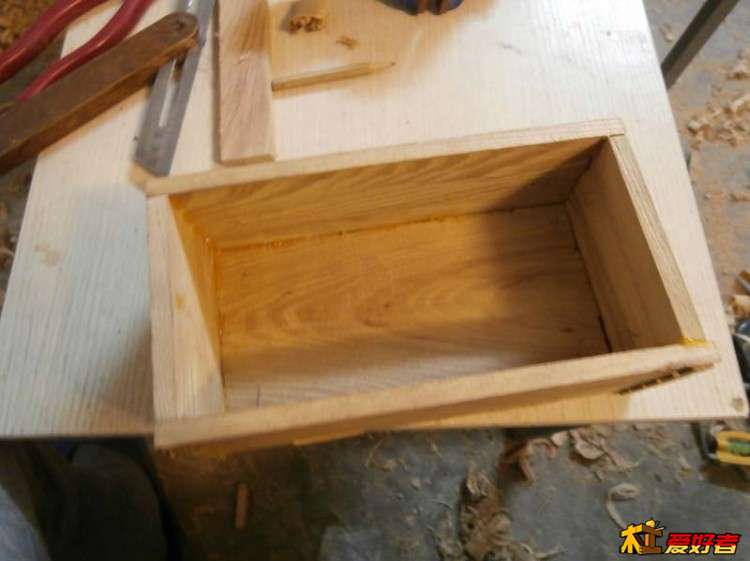

整体试装





开始做盒盖

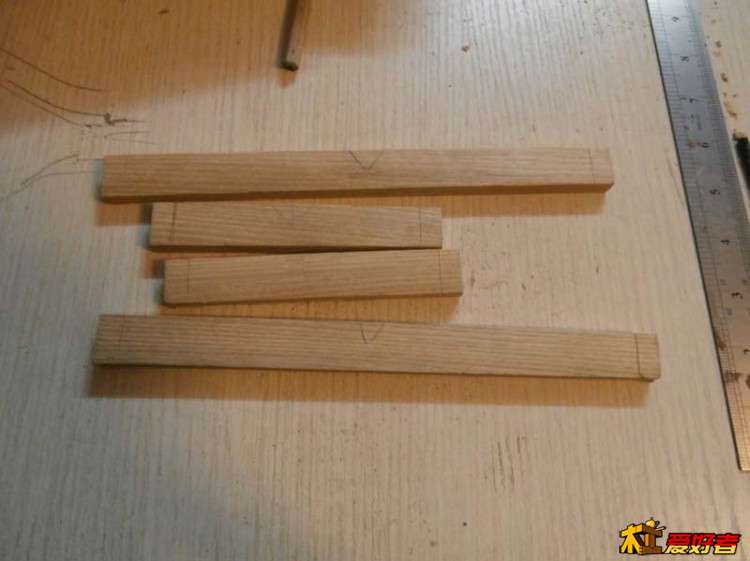

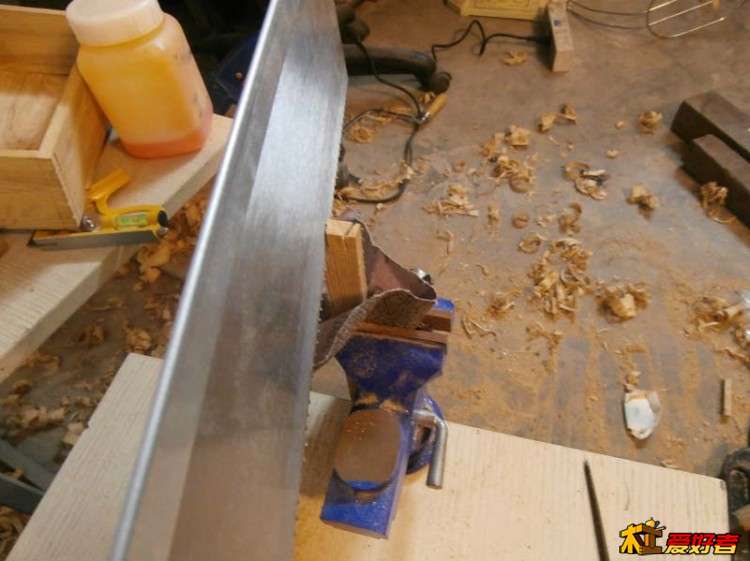

备好的料。几根小木条 。划线过程不上了，锯、凿，板很窄，生怕凿 坏了。

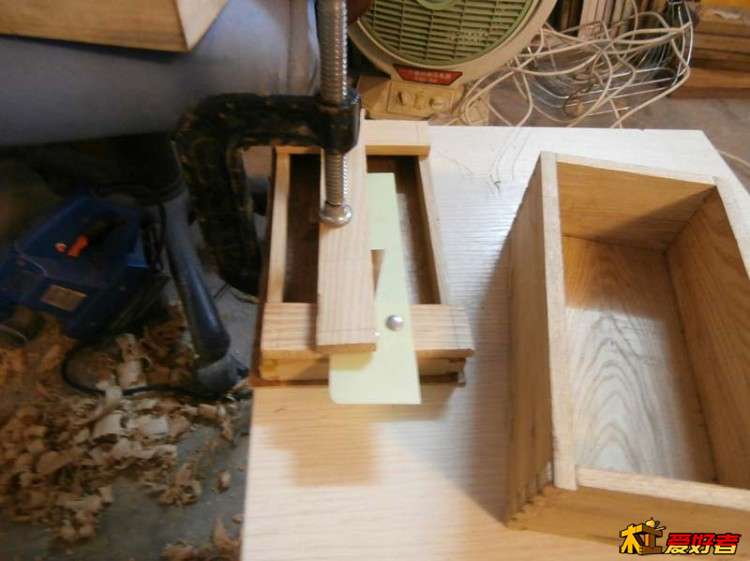

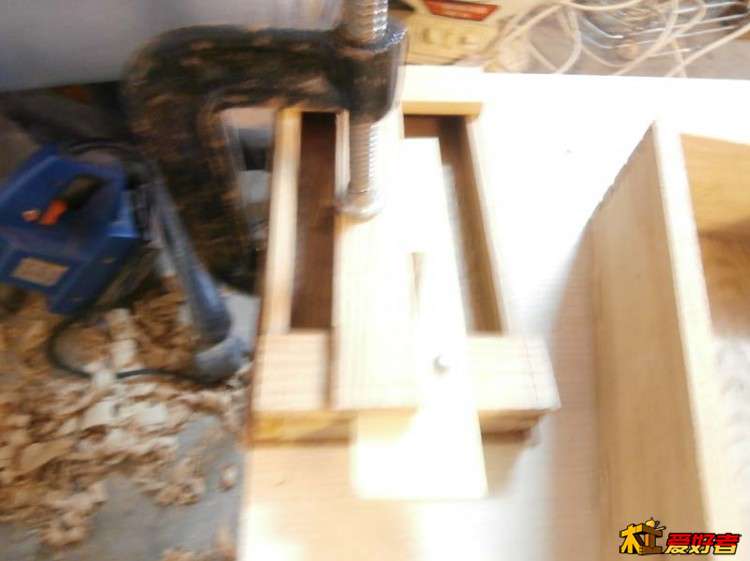

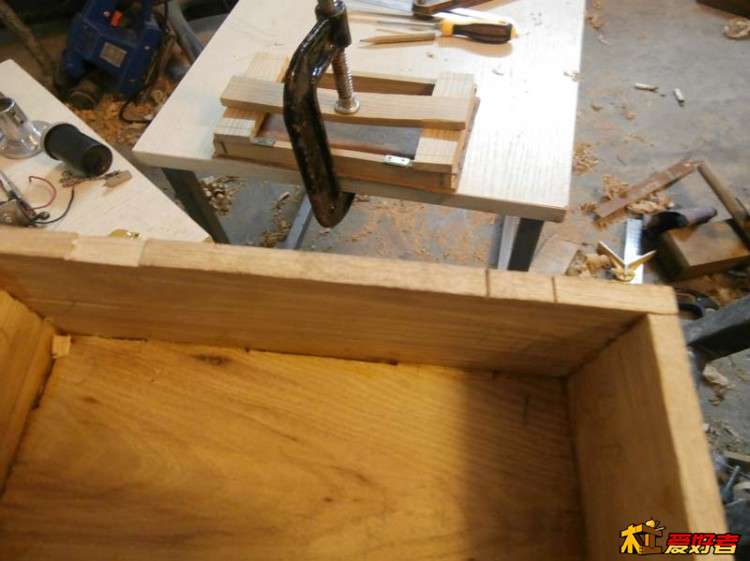

上胶粘合。

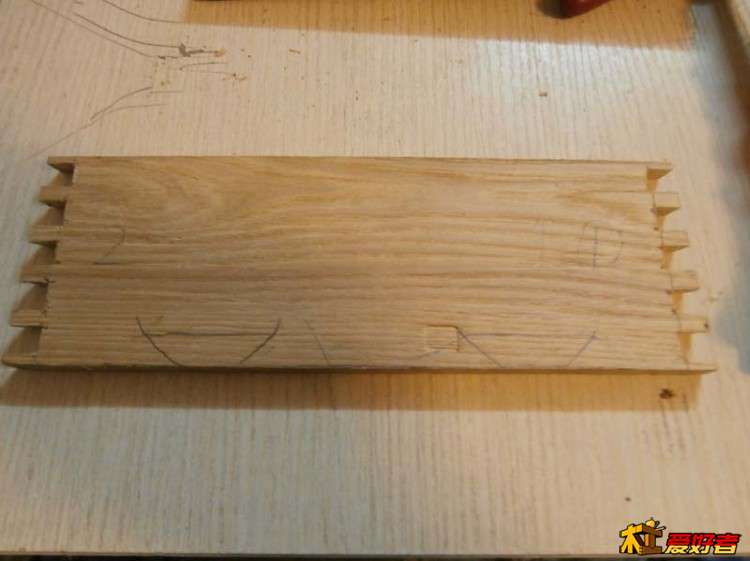

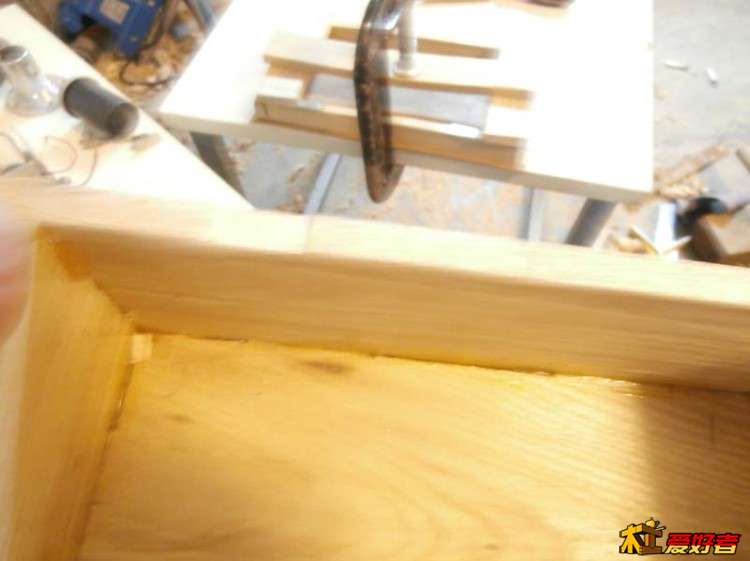

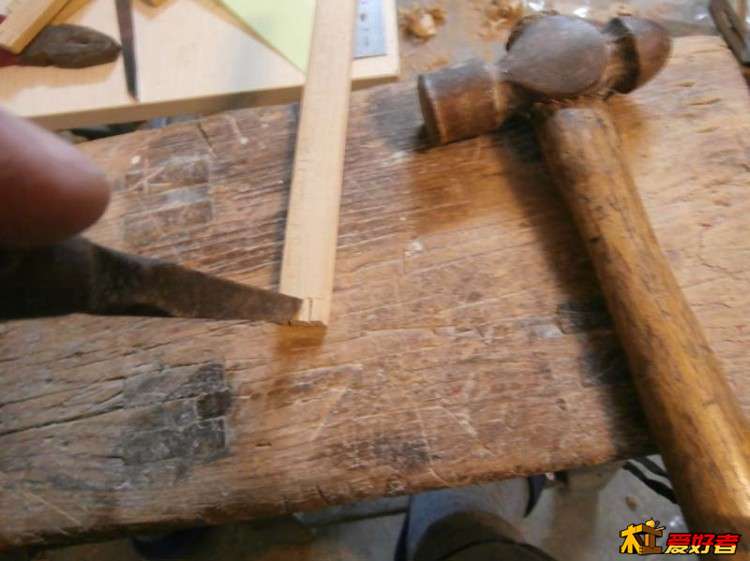

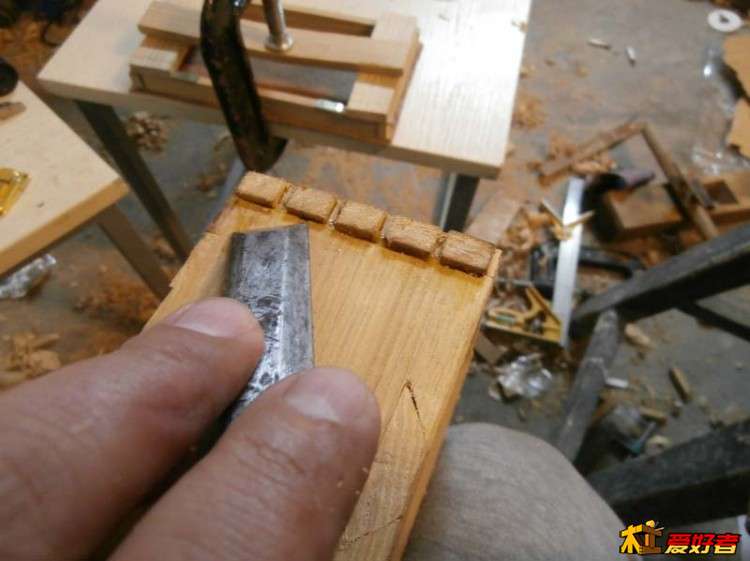

扁铲修掉多余的木料。


打磨。

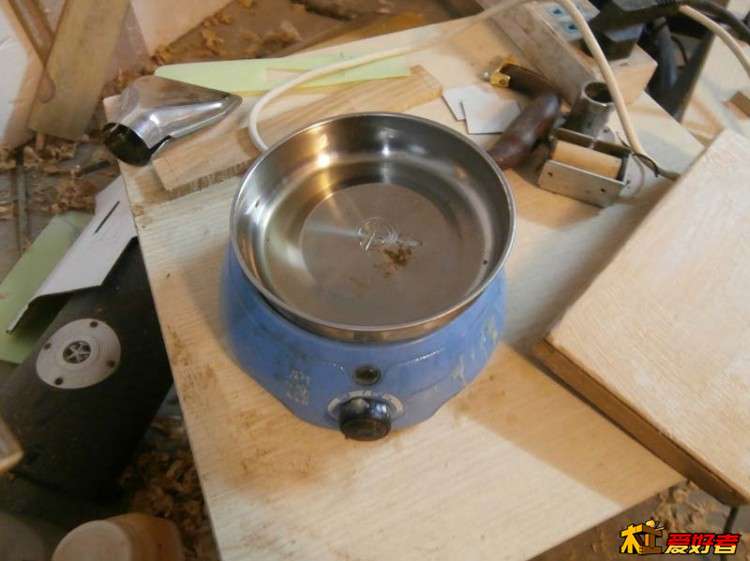

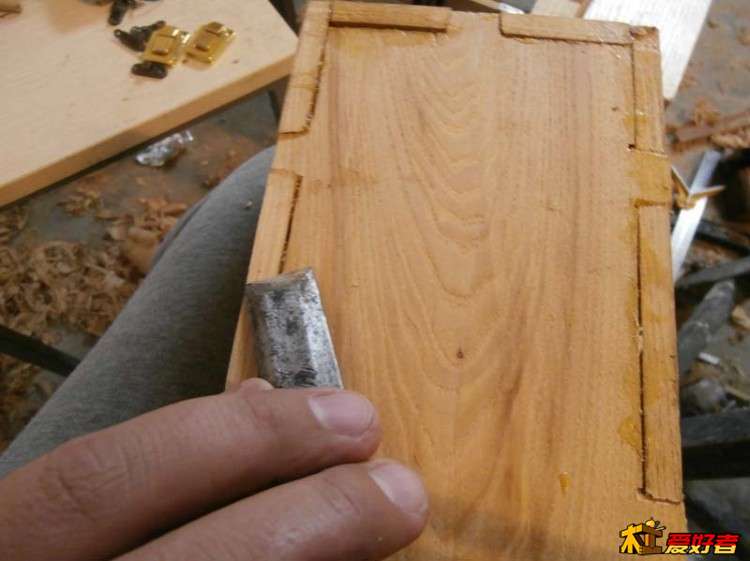

烫蜡

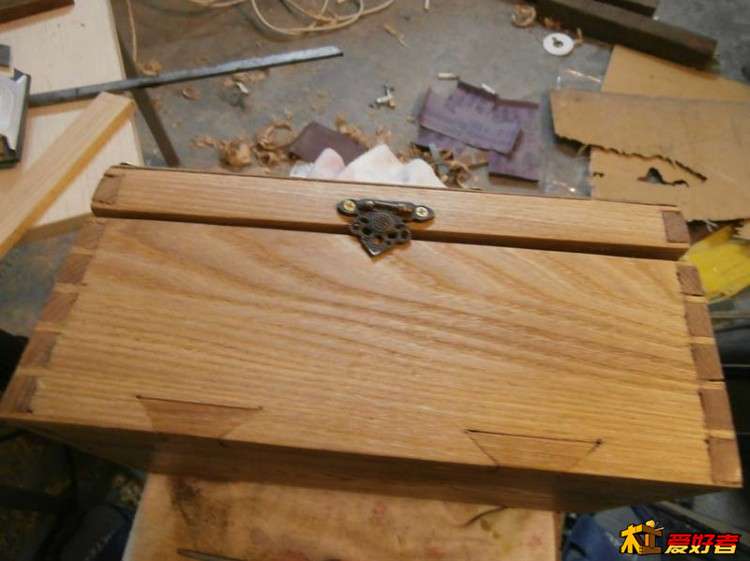

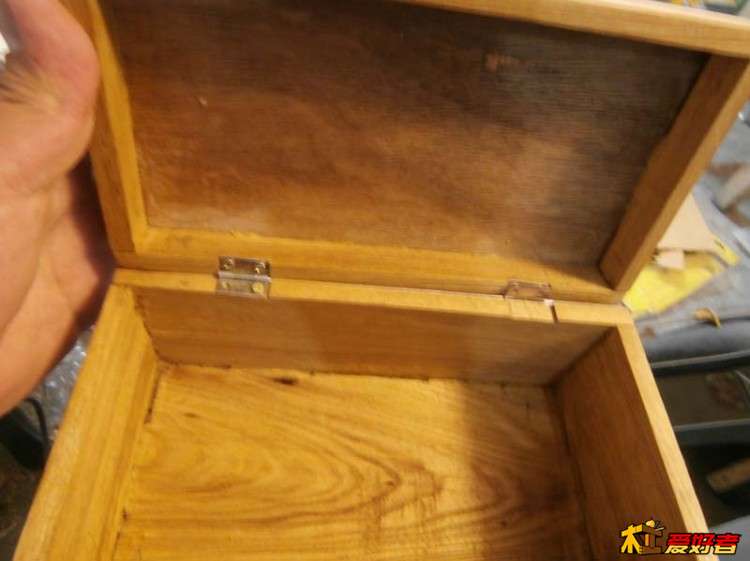

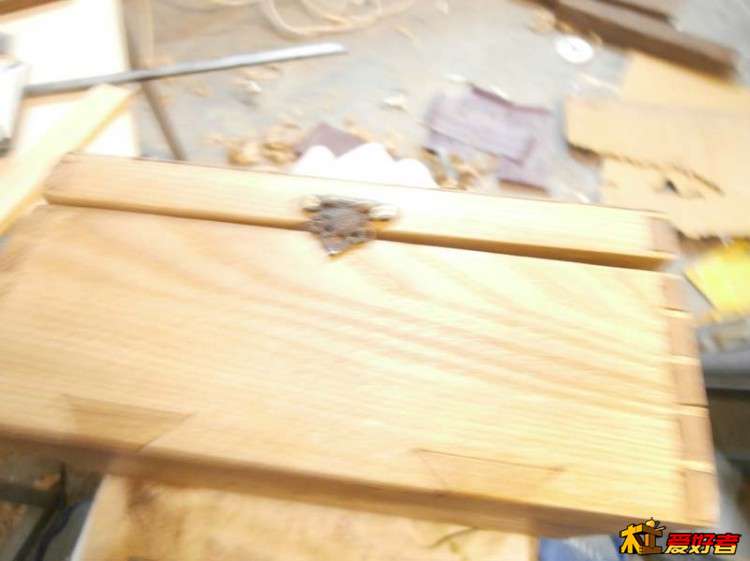

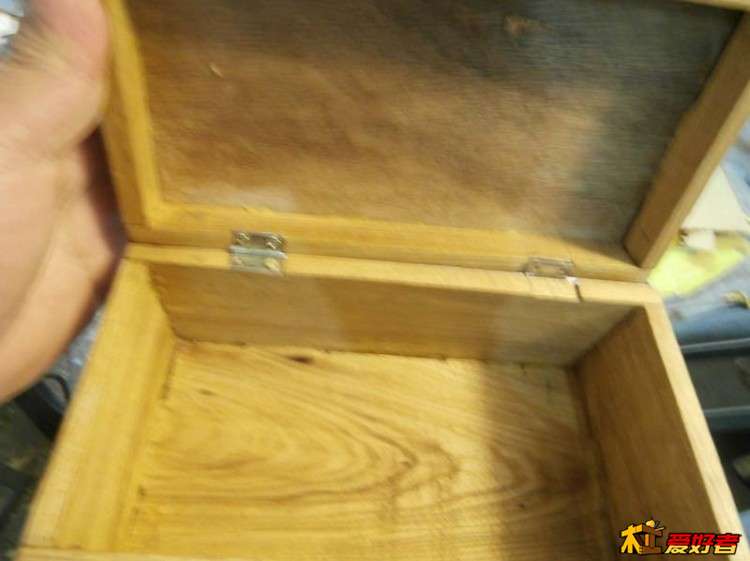

上五金件

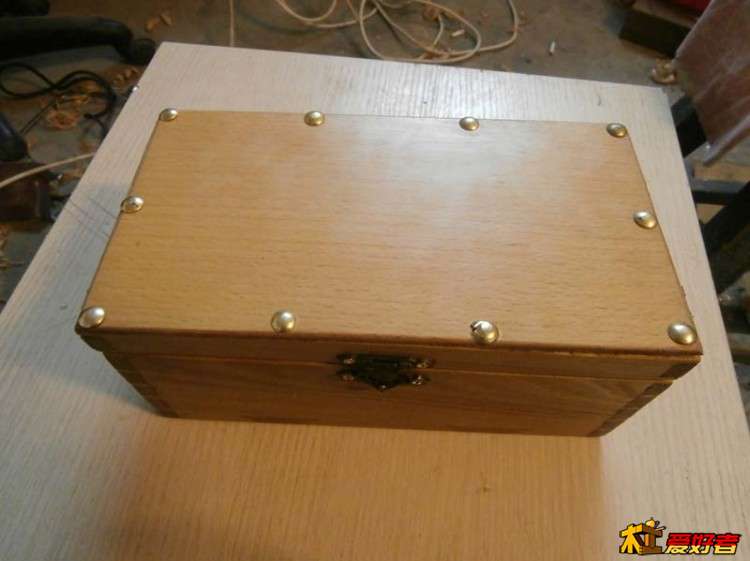

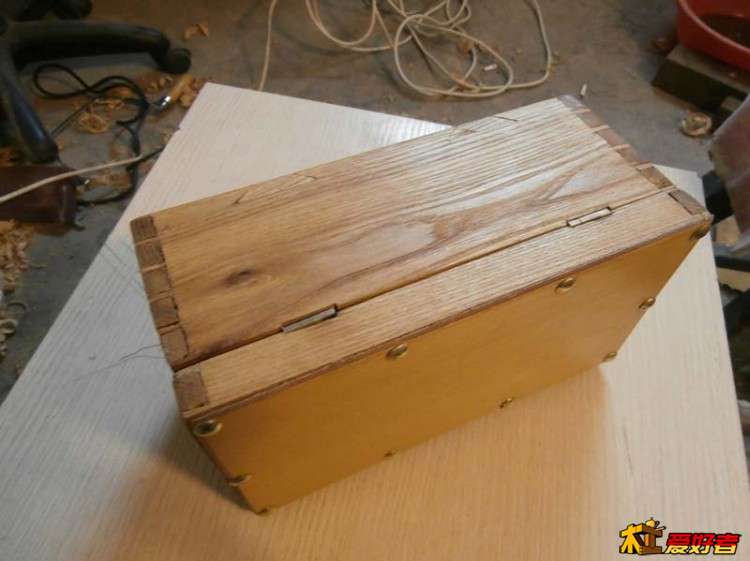

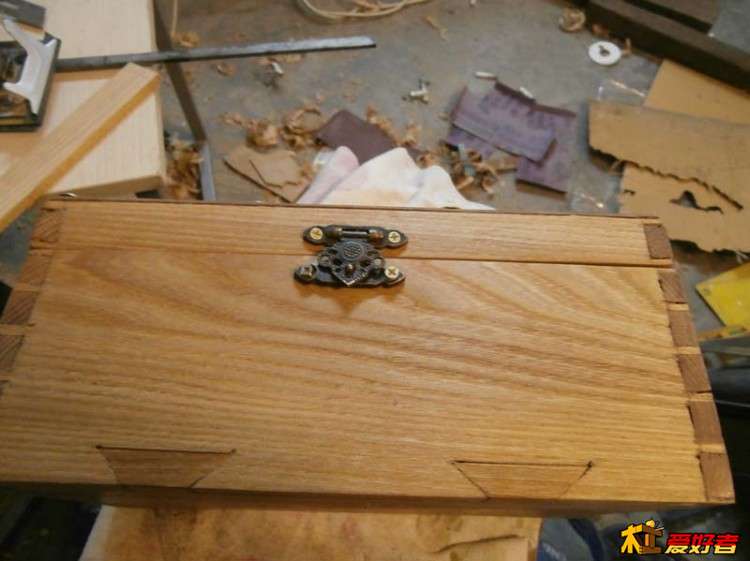

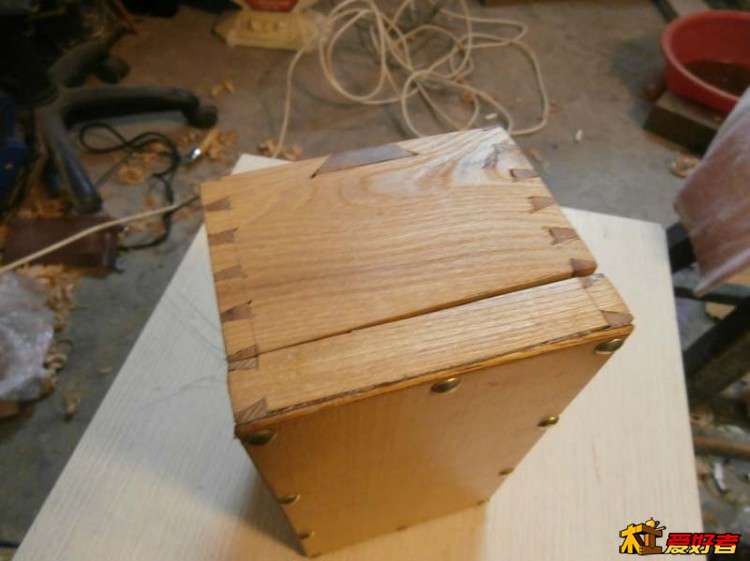

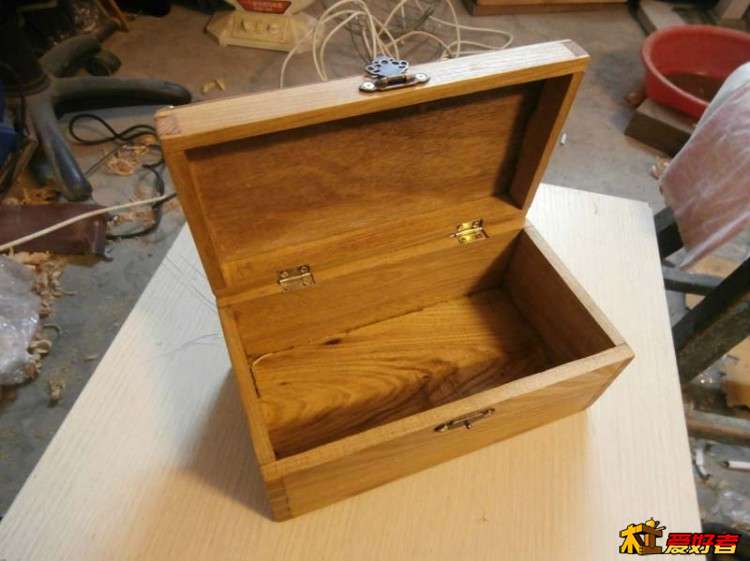

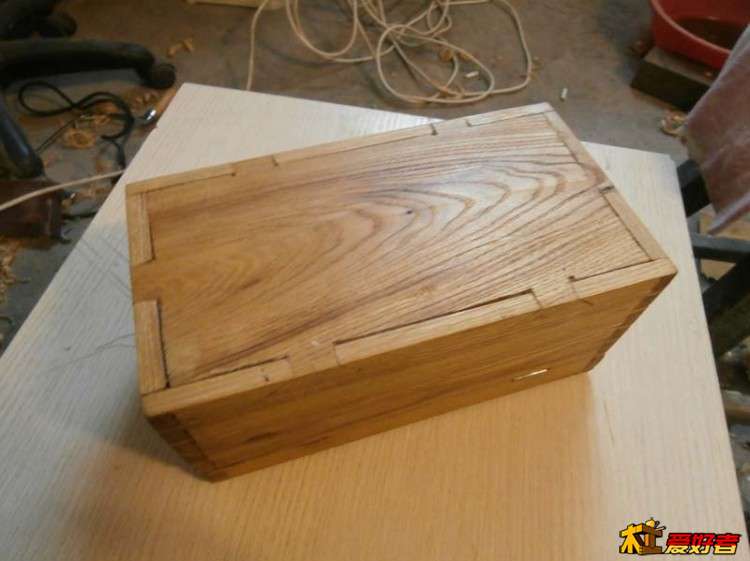

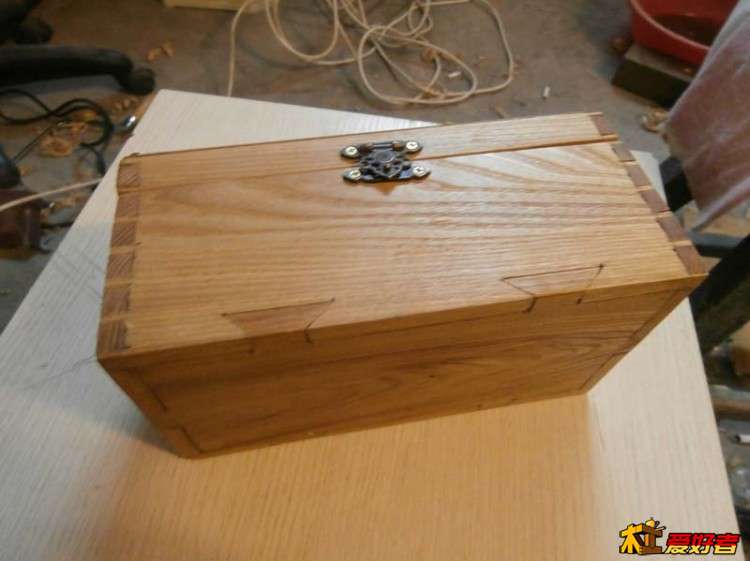

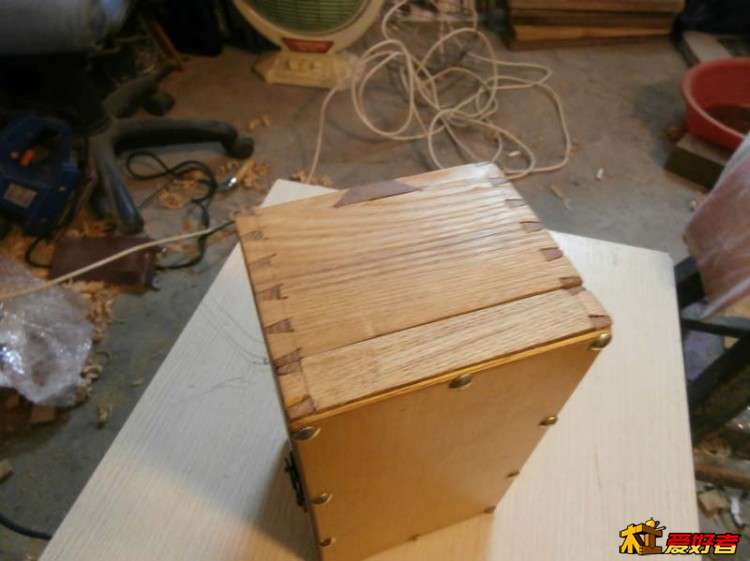

完成图：






第一个燕尾榫作品，做成这样还是满欢喜的。

孤鹜独飞

谁知道为什么所有图片 在帖子最后又全部重新显示 一遍是咋回事？编辑的时候看不到啊？

八分银

兄弟，说好底板不带玩燕尾的。。。

孤鹜独飞

八分银 发表于 2015-12-8 15:49
兄弟，说好底板不带玩燕尾的。。。

盒子小，不存在承重什么的问题；板子比较薄，木头有软，开槽怕会有问题。也没想到别的方式，就这么弄上了^_^

john7909

学习了

文十一

觉得正面竖板榫头应该大小错开

=saga=f117whw

这盒底设计的真有特色，第一次见。

懒猫觉罗

动手做了就是好家伙！

忘情々幽灵

顶好的，
我做过一次榫接小盒子，渣到爆，没敢发上来

siege

我觉得做的很好，不过底板应该用开槽的方式吧！这样美观的！

jjoojj123

换把好夹背锯

lilive

很漂亮。 个人觉得榫好像多了点吧。 增加了难度。

姜红

动手做了就是好

cyberfan

楼主没必要弄夹背锯，弄个小框锯开榫更好，那东东齿更密更细些。

suyaoqiang

地板长边做燕尾没用不结实
