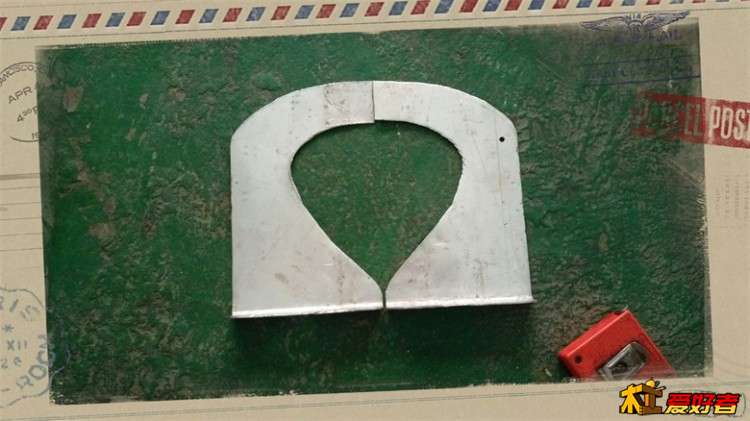

0 L" i6 \% N, t4 W, ]; Y钣金材料终于找到了，是铝板1.2MM的，因为已经辞职，那天刚好回厂帮忙调触摸屏程序，顺手带一点废料。* i# i* e- j/ q
4 N" r* Y/ u6 E9 f
- e. N$ o, [6 s* f/ R( X手工裁剪的
, T' k# b/ S2 X! M S) g0 x
10月28开始继续完成
9 Z5 a! c( g# t% ?2 t6 p. w" s

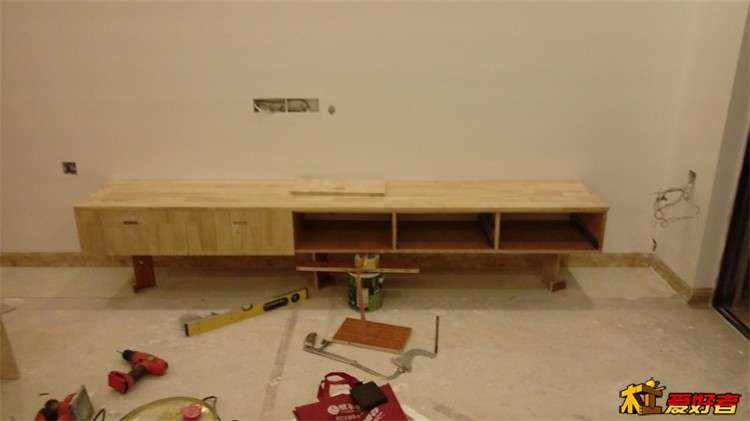

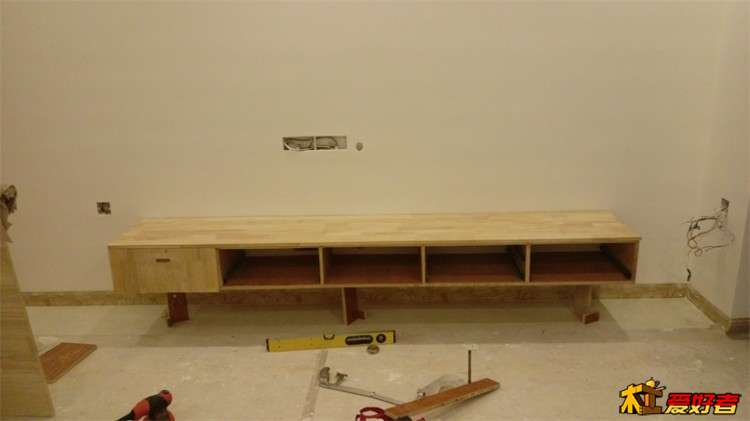

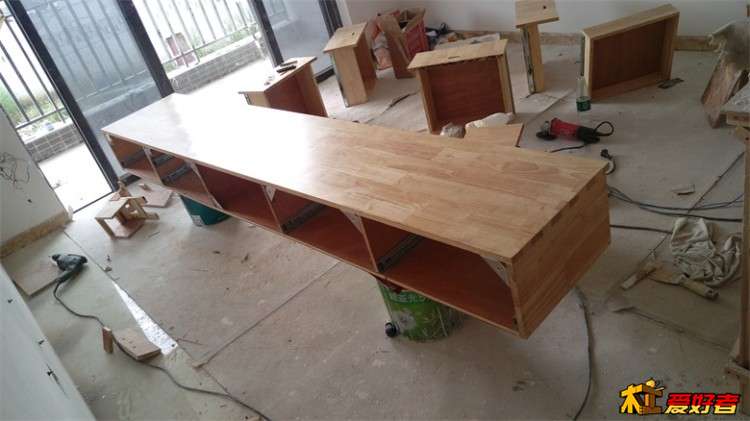

% i- [0 h' o9 {9 M" I下面做三个支架。高度26CM，方便一个人安装，抬上去然后用水平尺一看，水平完全没有问题。- N4 `7 ]% L+ [! Q% E& M, Y; I
4 v$ c* @: O1 w9 j3 r
% O& \& Y) q! O7 x4 ?
看下图中间格和下下图比较，后期改造过
; U4 W; m P6 Q; g6 H+ [
& r9 d# V. g9 Z' y
9 r2 a; _- @/ W9 @8 b
因为用的是大芯板，所以切了以后，又找了一点实木封边。0 ]4 I7 X3 u5 @: C
6 g0 [! A6 C _; q G5 l- k
10月29日
! z) V1 u, t' q# k5 u8 D
' ~, M" R' [ l1 Q
& q" k8 r4 x# k* @4 V+ N% ]2 }

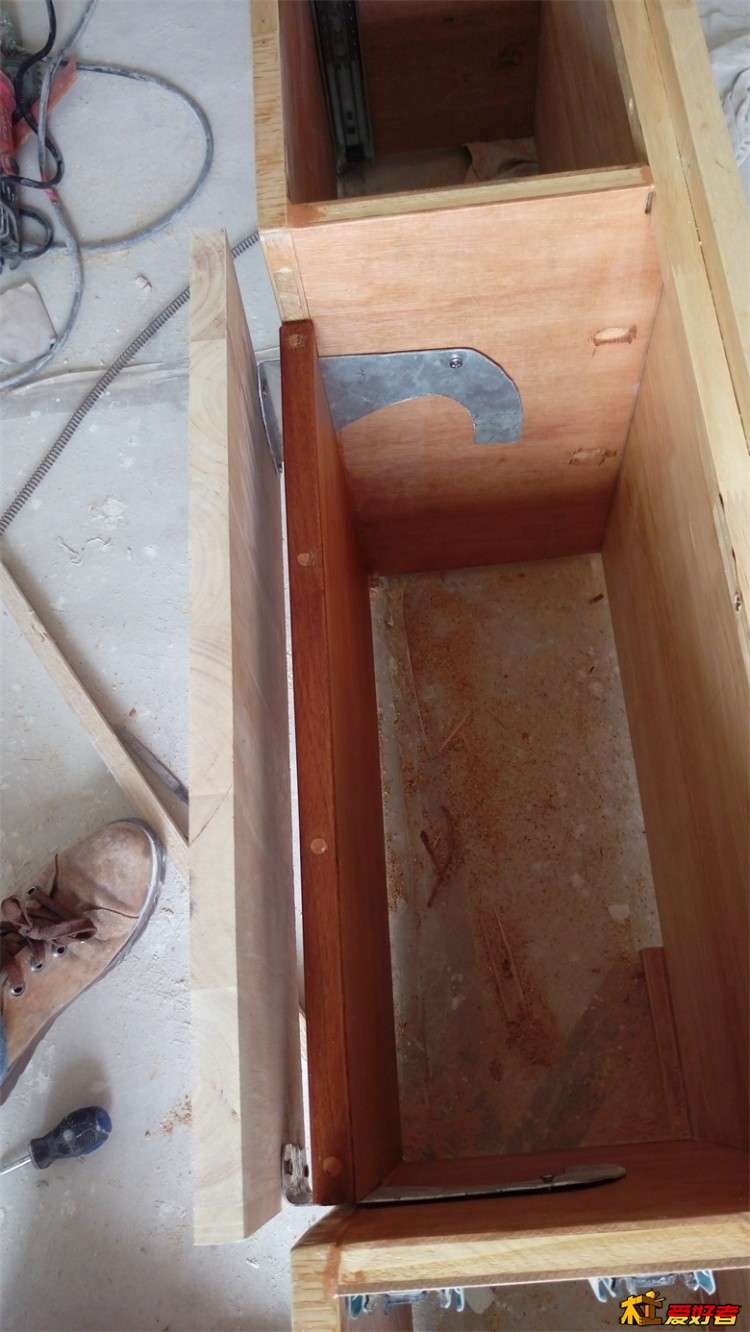

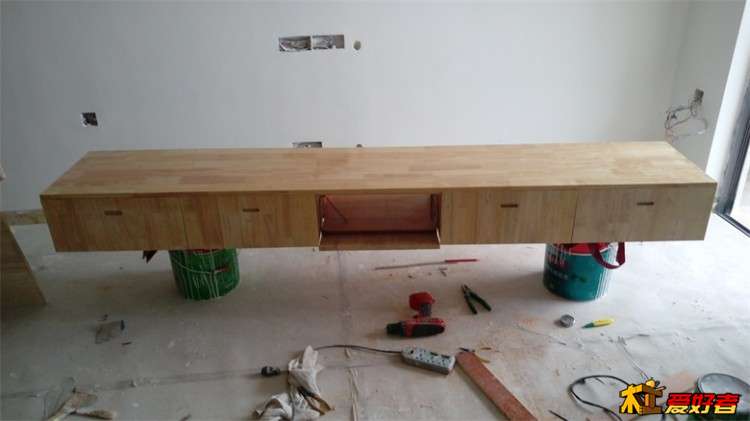

下翻面板演示
2 ^" v2 \1 A9 T' g+ Q' ?4 a
# F: f y/ A4 A9 B4 {# B
钣金件侧照
. r& _& L! R! B
+ z9 e& Y0 n* Z/ {) R t
4 O0 T S0 C# L; j* E' {+ [+ w' x2 F* z% g. q, j

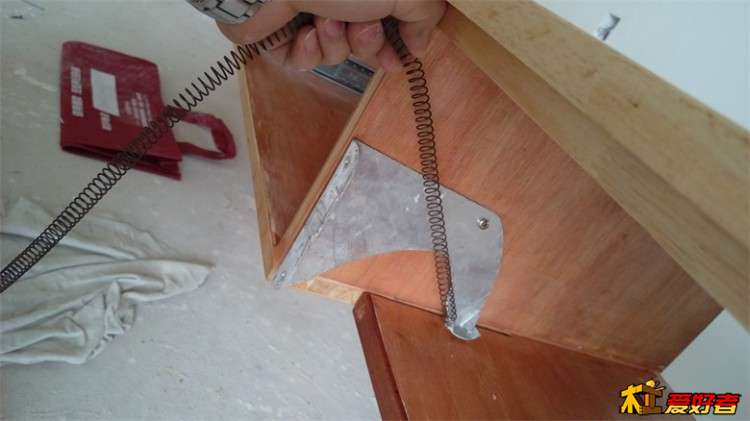

测量弹簧长度，我用的是8MM弹簧，原本是用于雕刻机螺杆上面用来消间隙的。$ I* n& U" R- [
1 [& x) O3 P, }* R5 X* l下翻效果
% n0 {$ l$ c# P! b
" v. C/ C: E/ V2 _' t6 x

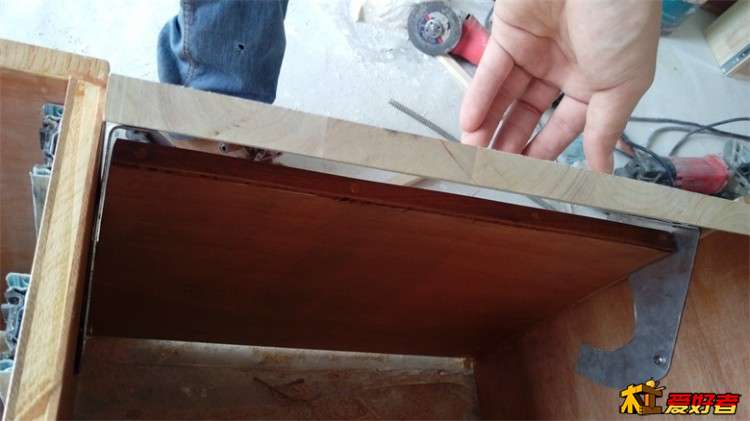

7 A- T: b, A! X: ~10月30日，开始安装三角吊码，墙面用6MM膨胀螺丝长度6CM或者7CM吧，具体没量（如果要牢固一点，建议用长一点）
( ?1 B% { ]9 e1 ?$ v
* J* l! ^# m, h2 e每块侧板都有一个吊码，底部只用一个，因为承受力全部在上面，下面只是防止被抬起来而已，所以一个可以
% I% x8 I1 J& C
3 l# K9 V9 {5 F+ Z2 J" L H" X0 @

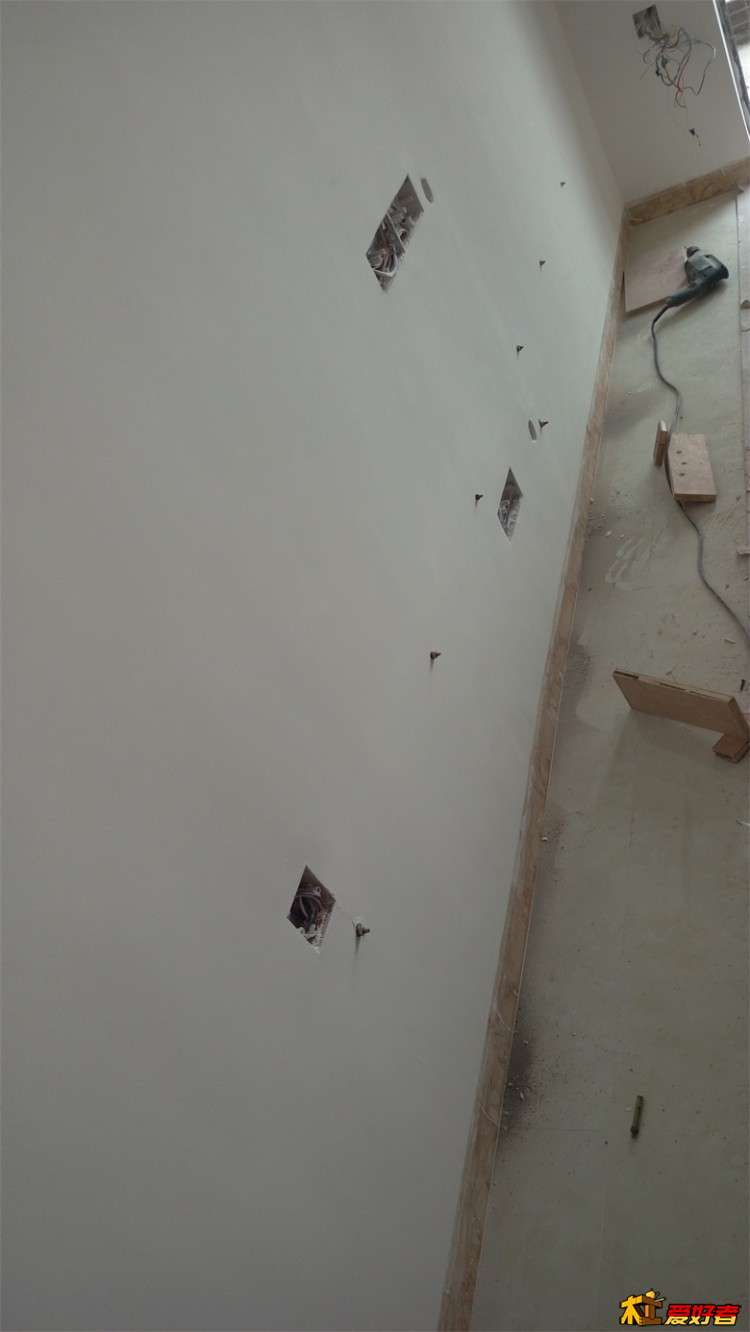

因为打孔前都是先画好位置，然后用瓷砖三角钻钻进去，再用冲击钻，所以孔位相差很小，进三角吊码比较轻松。/ j# T- t2 R! { i% n2 H

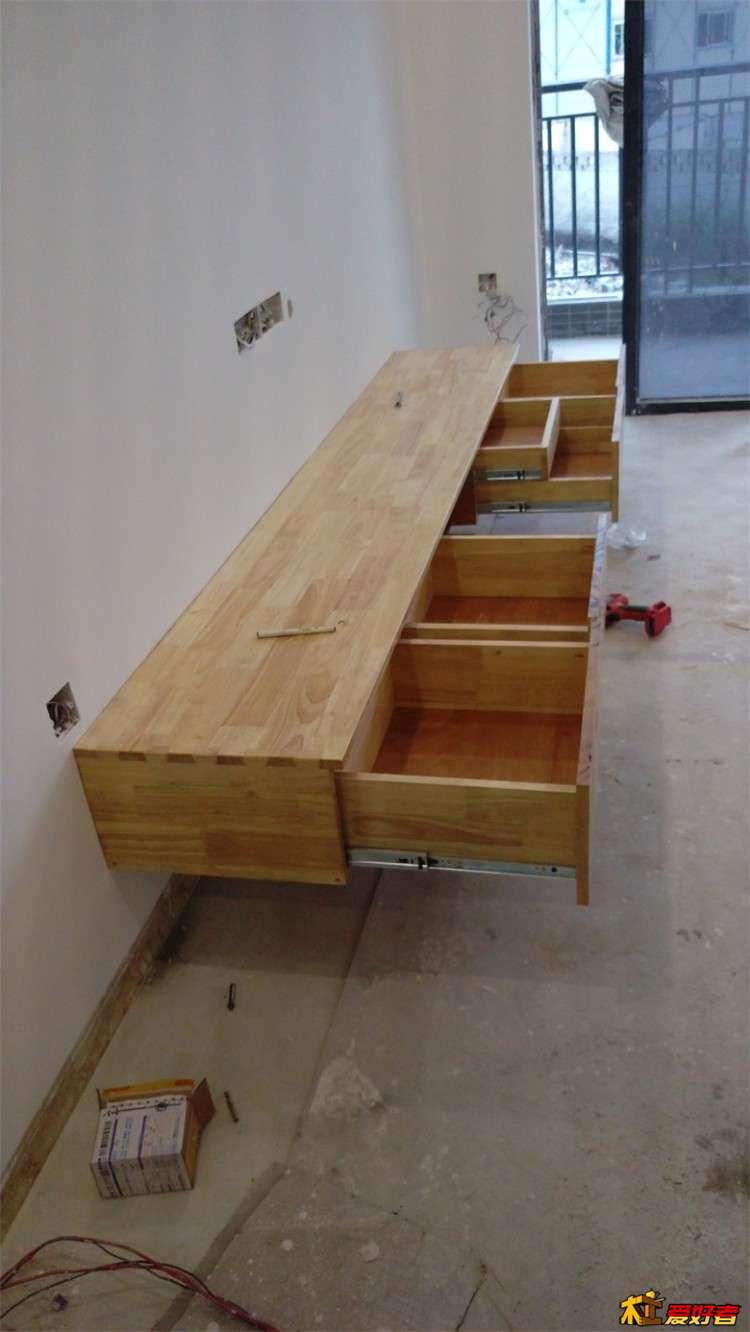

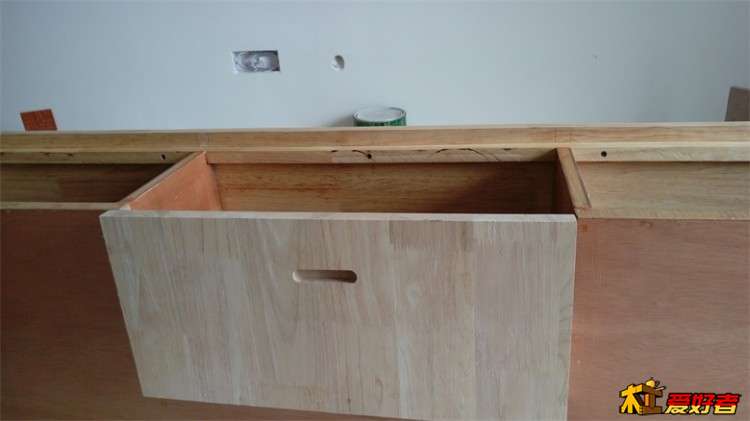

9 G* y' U3 `5 ]( O$ ^抽屉打开效果，请观察抽屉4
" d; \" p# X* L. b+ Q
8 H: ]# h- w+ q" R$ g6 C
$ M) \/ D- P, a9 f0 q# Z8 z' v3 [* R: j( a! D

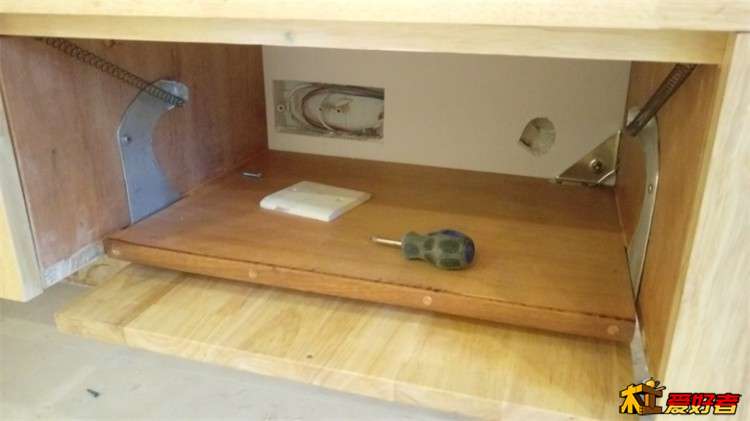

这个是中间格，仔细观察面板中间，有一块永磁，这样面板上去以后，有磁力吸住更可靠8 l( G( X( J! a& C0 Z% u
! @$ e; p8 l* {' o8 X

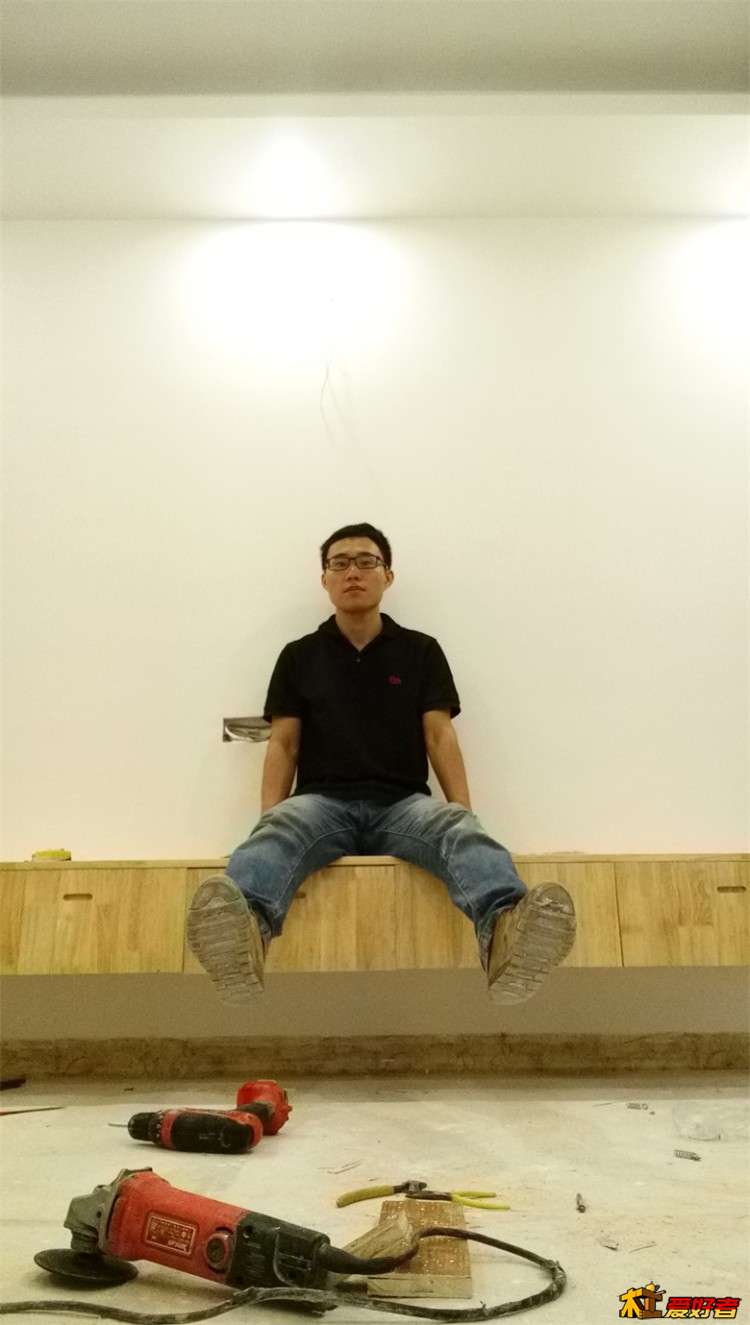

, b. W2 m5 x: ?* a/ u对于质疑力度问题的，这个自拍照，或许能说明一点什么，我130斤。。
: [9 K; q5 e/ K- t8 X0 E1 S
7 }. w% V# x1 V( {, W" A& k
& v9 `. ^3 G& ~8 l) a; j6 J" q' h, V3 k8 h% w& S7 X
& H0 M& F1 d! r u |
|
楼主: 52man
发表于 2015-10-24 21:55:22
再就是开榫怎么能横纹开呢，不结实的，很容易就断了
