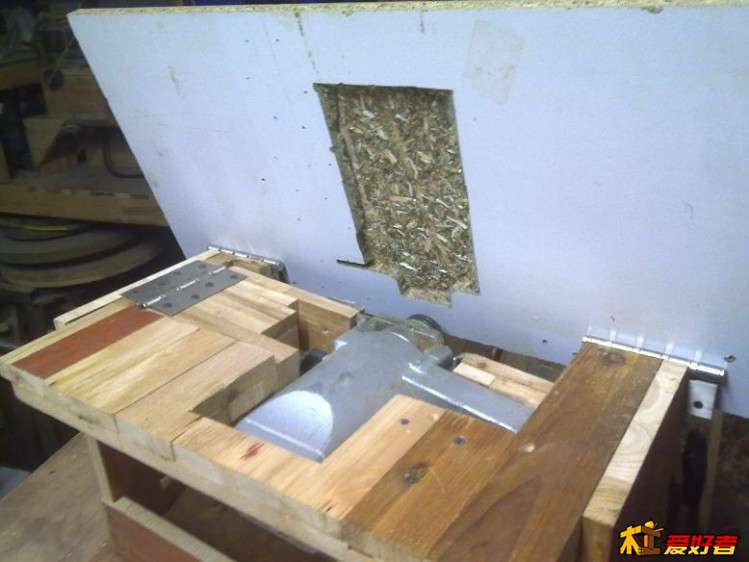

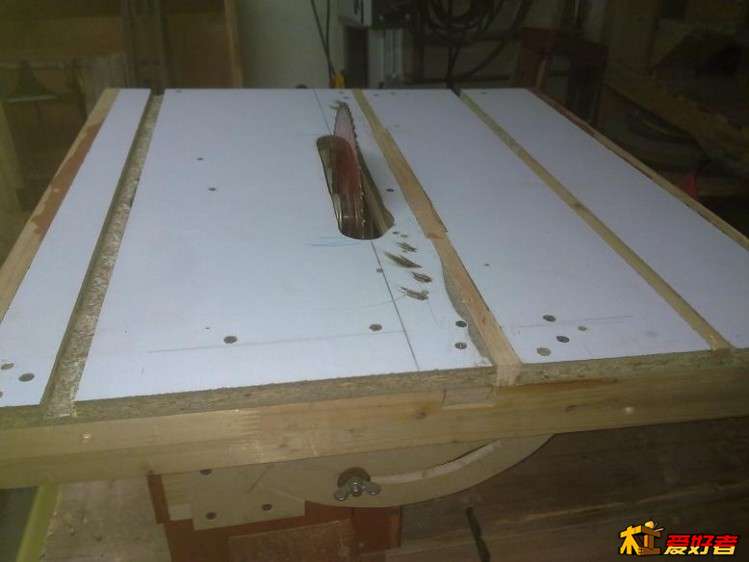

这两天的，记得不是很清，这个是试装* o6 T2 b2 i$ x' }6 K% ], {

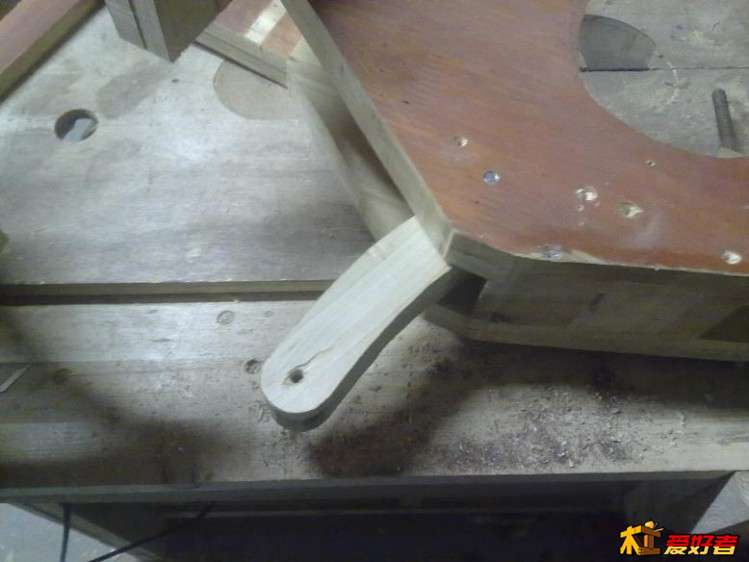

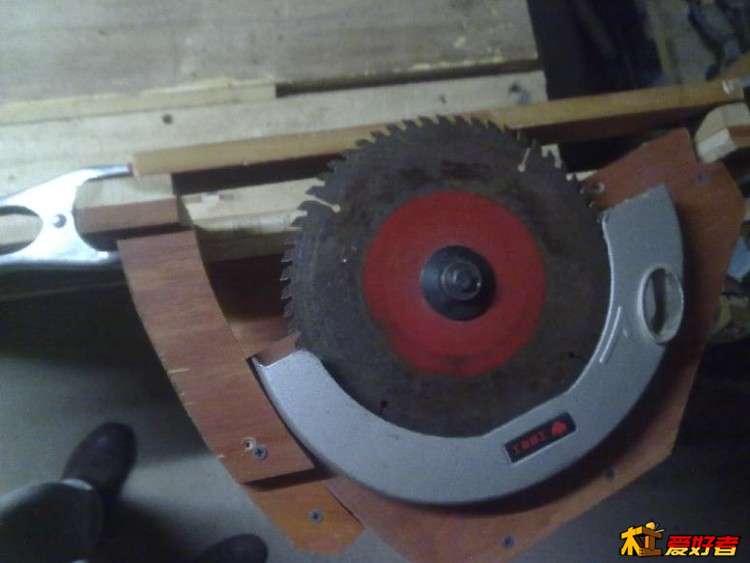

这个是降到最低位置的样子。
3 H3 u5 E- U5 ?1 u

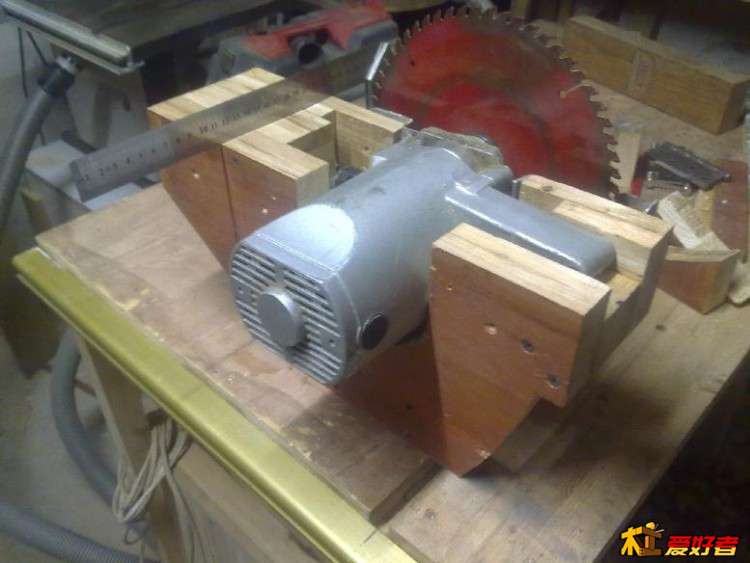

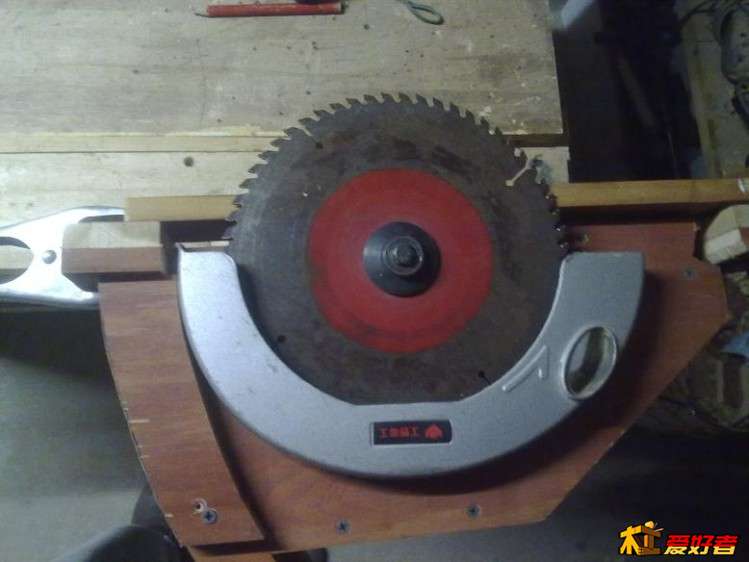

. @) ^/ S( t+ z% o' B这个是升到最高位置的样子
, O) \, ]5 Z' \" A" ~$ L) R+ b0 M' m4 Z
6 h( }' R$ o% g X

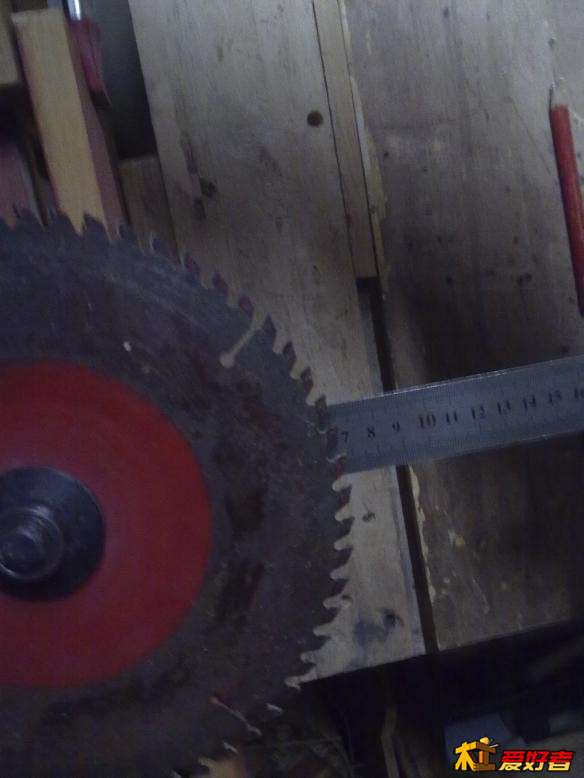

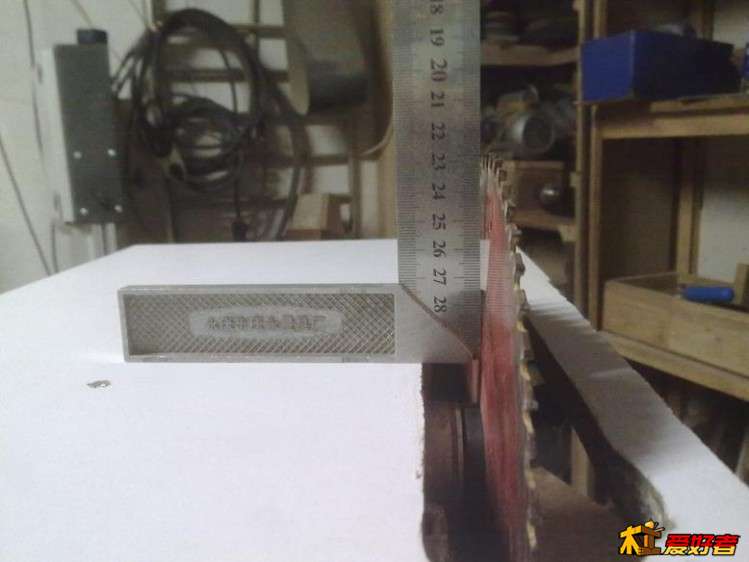

最大切高应该在七厘米到八厘米之间，一般的工作够用了。! d5 G: N) Y5 W8 G$ O/ j7 {

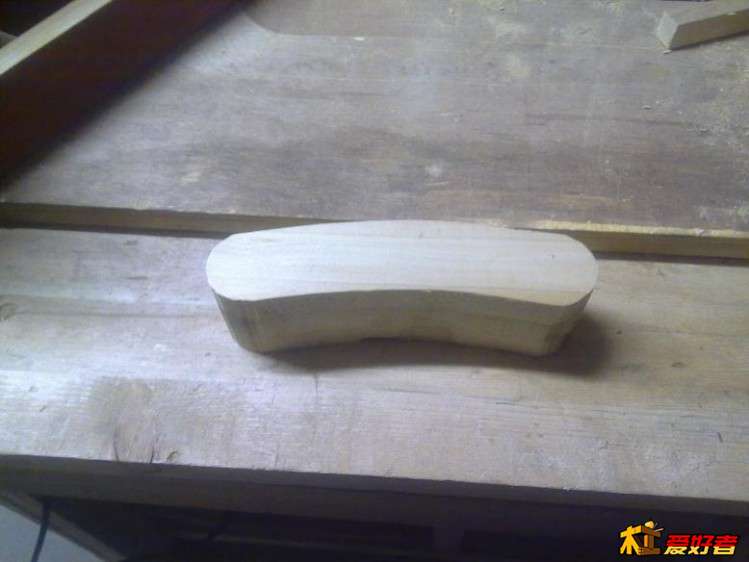

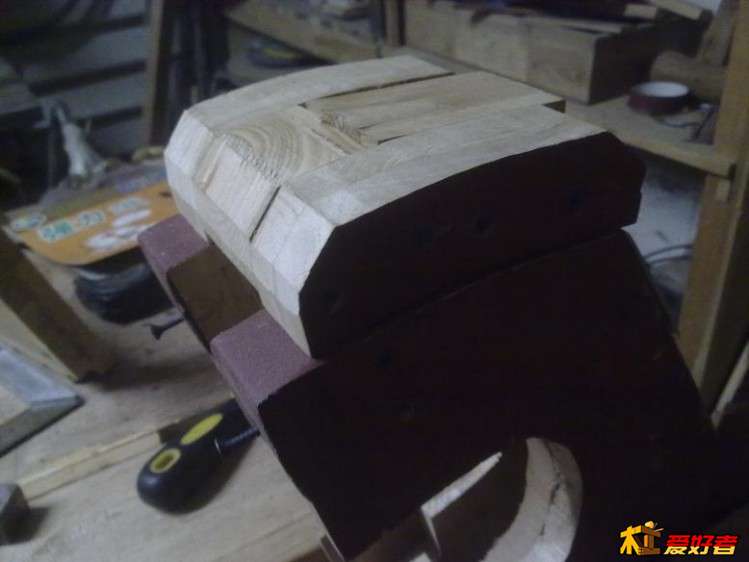

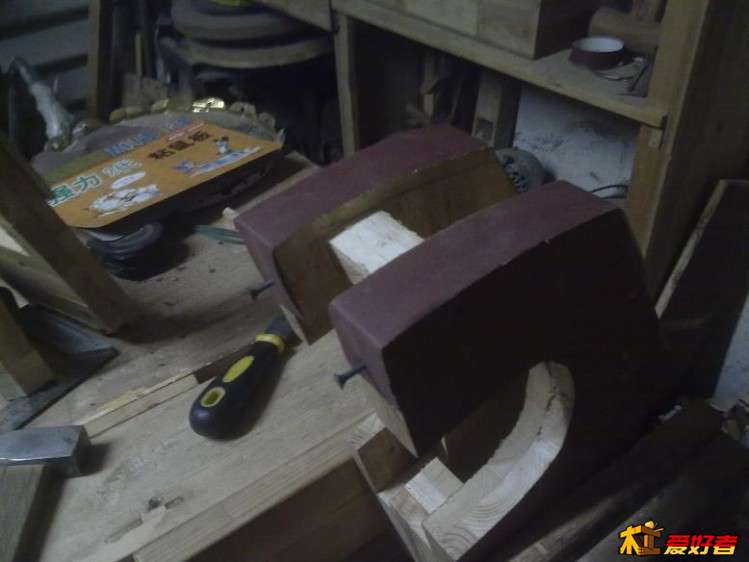

* B! h) ~+ I. L% u! y, G下面三张是限位器打磨，想把它做得更贴合一点，后来发现不用，因为卡得太密合了升降很费劲，还要特意离点缝
* ~* G8 \, c' Y7 {5 N
. ^* ~+ E: J! n2 h还是打磨
+ u5 m! p# l7 s- p: q: X8 Q# Y& S
8 u! C7 z8 x/ X2 j# L& m! W9 v" w+ n

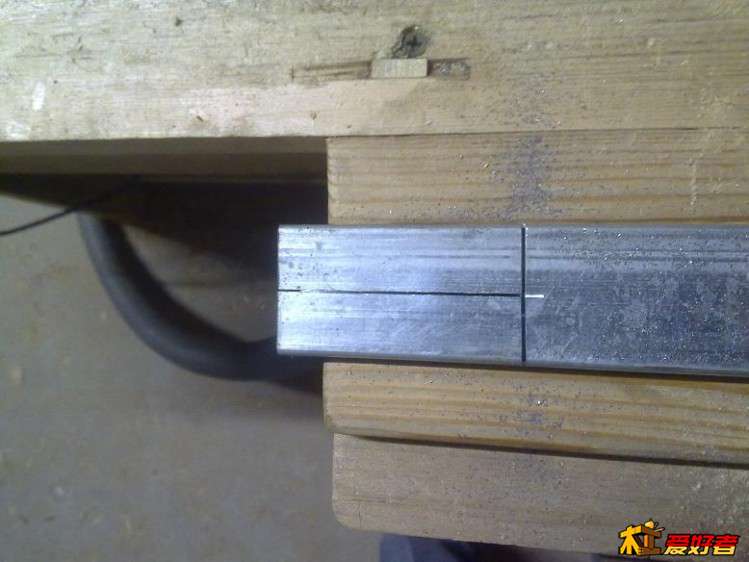

这里可以看到缝的宽度，
7 b* V& v# o6 O. V# O: r
v, t+ I- `2 ]: ]5 S3 q' C

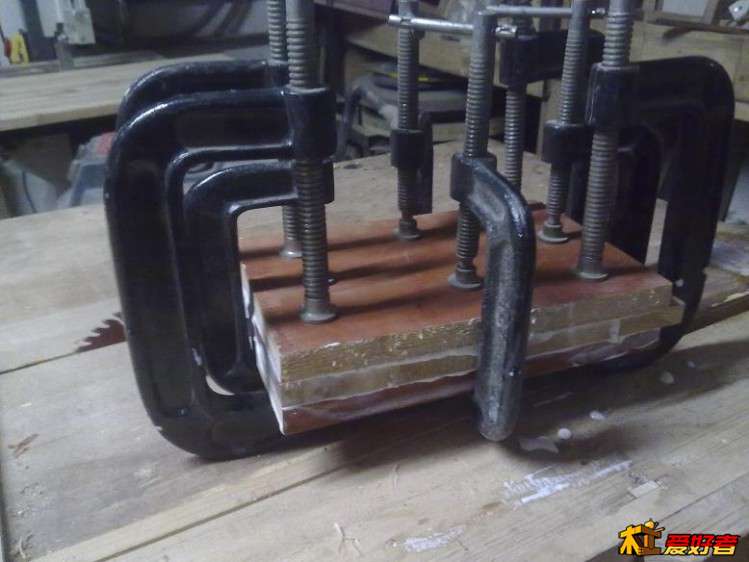

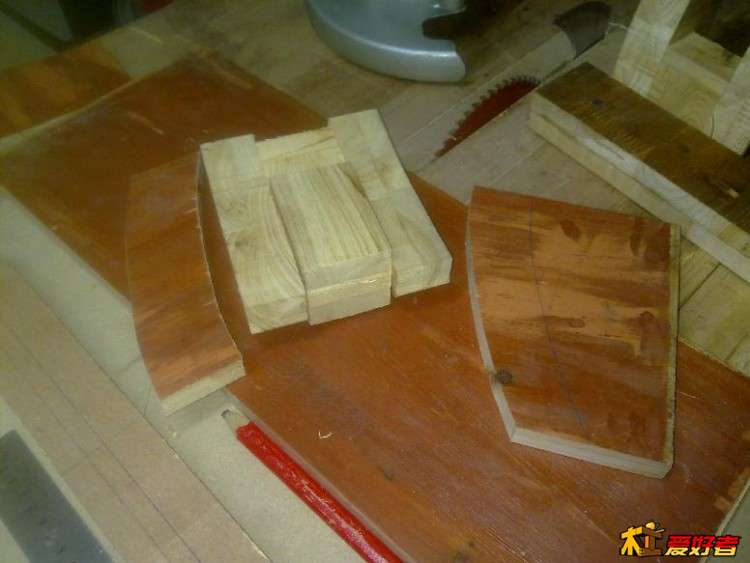

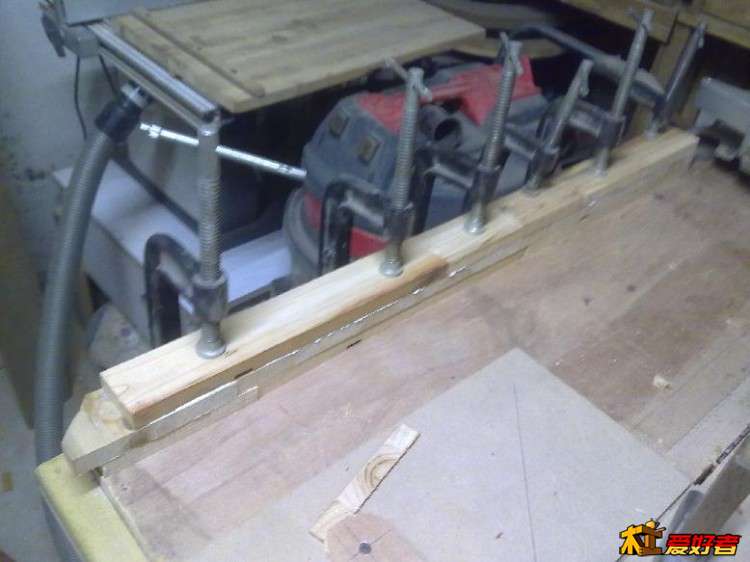

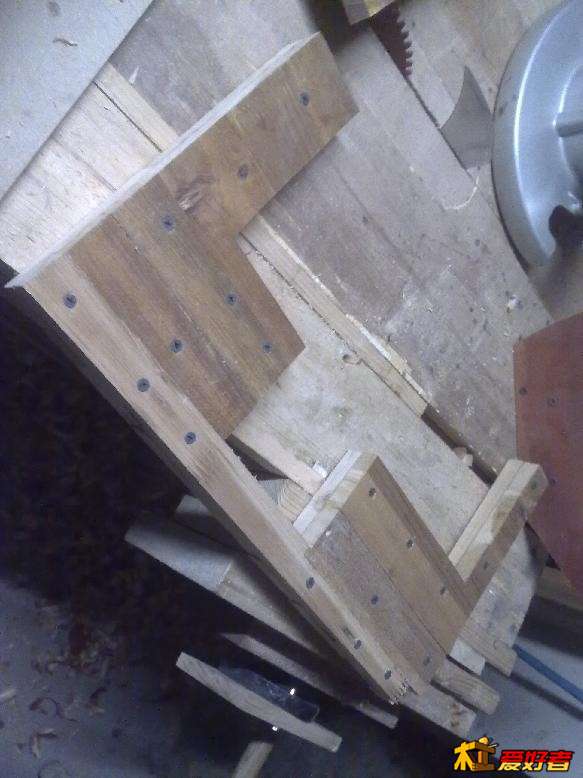

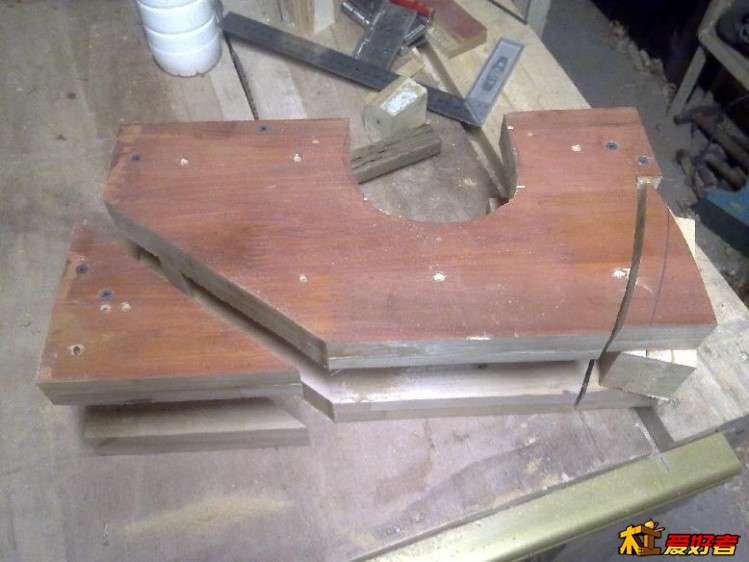

升降固定板一定要坚固，所以做了个超级三合板9 C- Q! y; x4 x
) C4 u1 R" ?. N4 P
这个眼是上固定螺栓用的。7 o" w9 |6 k- e! _# m) p; |8 I2 c
4 }- ] `% ?8 J9 B8 a" R
就准备用这根旧螺栓，不知道是从哪里卸的了& ?$ G2 t) y6 m; I1 R0 {$ C0 V
' F9 ^9 K9 N, Y1 G+ }- z

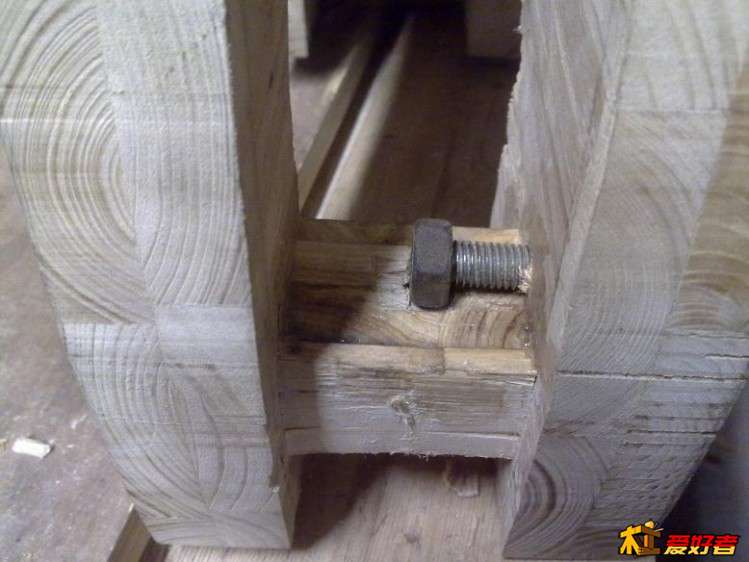

螺母就在这个位置
, \ A& E5 V- z. A
6 {8 q3 X$ N' |6 z

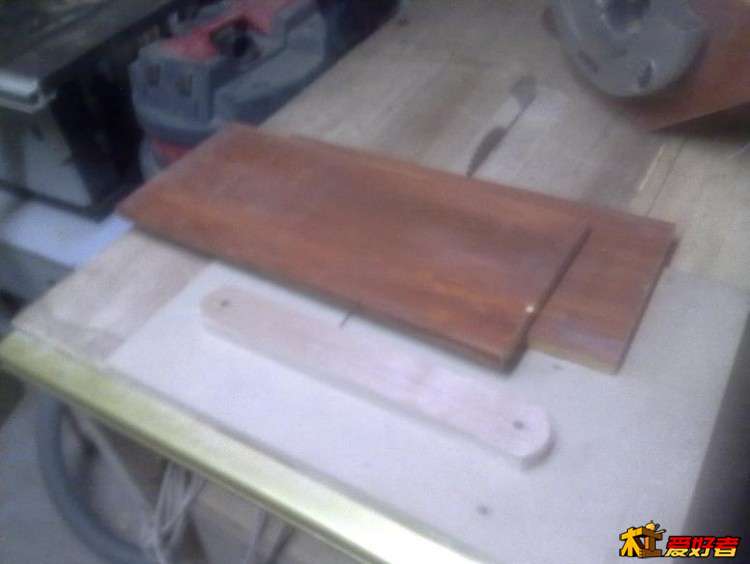

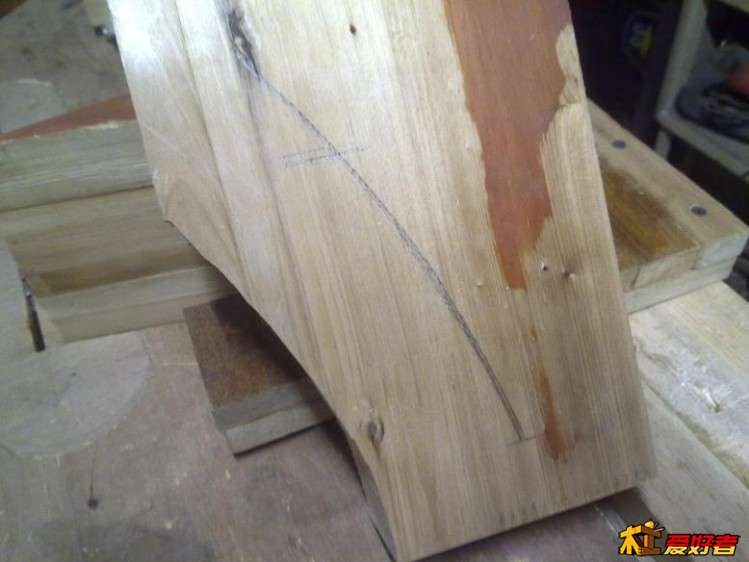

在眼里插根铅笔划固定板上的开孔线- G, J9 b& r# L: a' T
' u+ ?3 ^3 ~$ y+ P- b就是这个样子的
' w; o% u' q, A9 Y
0 U4 O/ T; R4 a% D. }. @

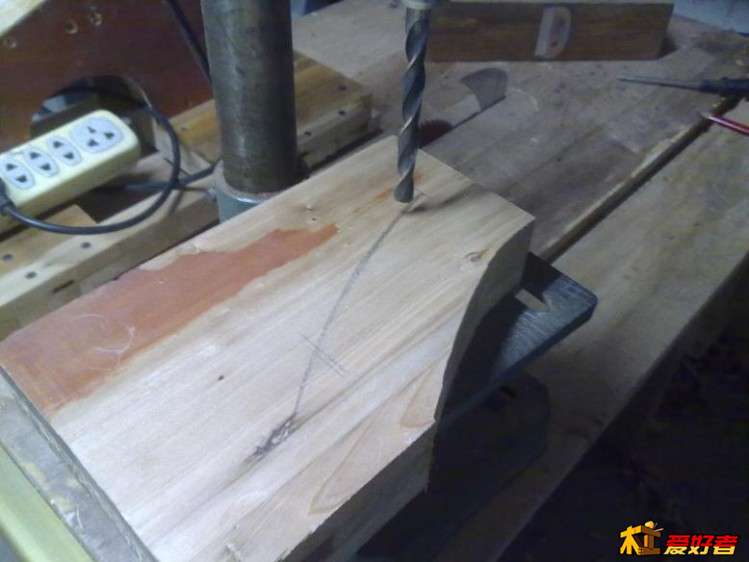

台钻再次上场，在线的两端各打一个眼/ O5 x/ j) Y1 t

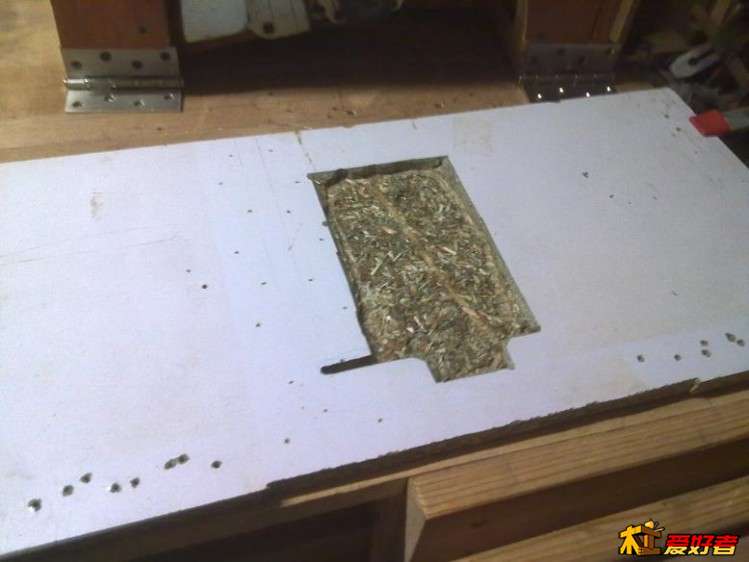

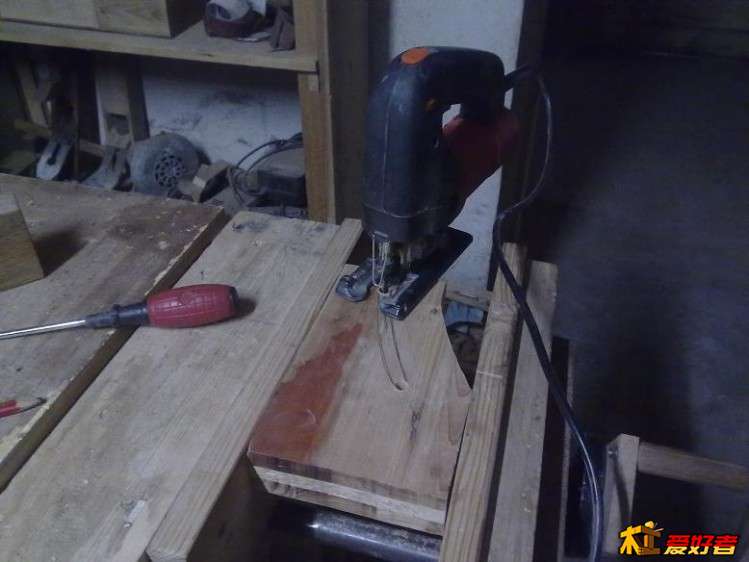

4 S: X- ~) q! s& C y0 B$ _曲线锯切掉不用的部分
& B0 X9 A$ G) O3 p' }- f" s( S2 n
3 Z* g7 {- n- T6 t p

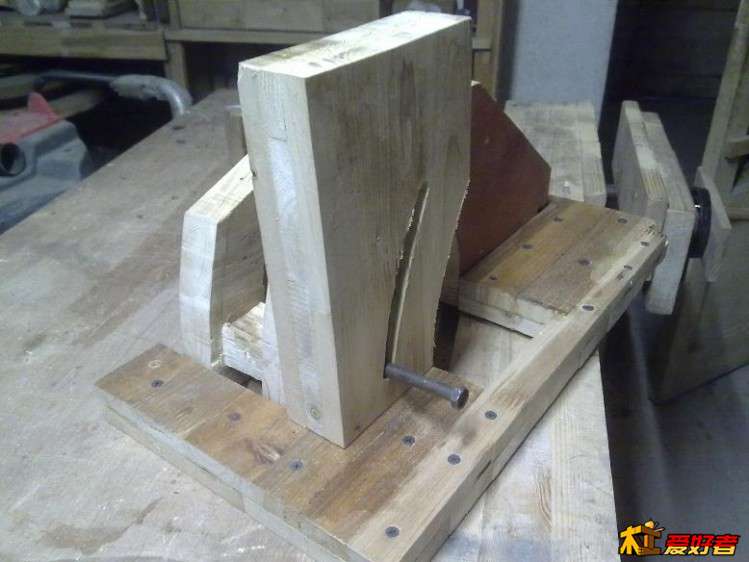

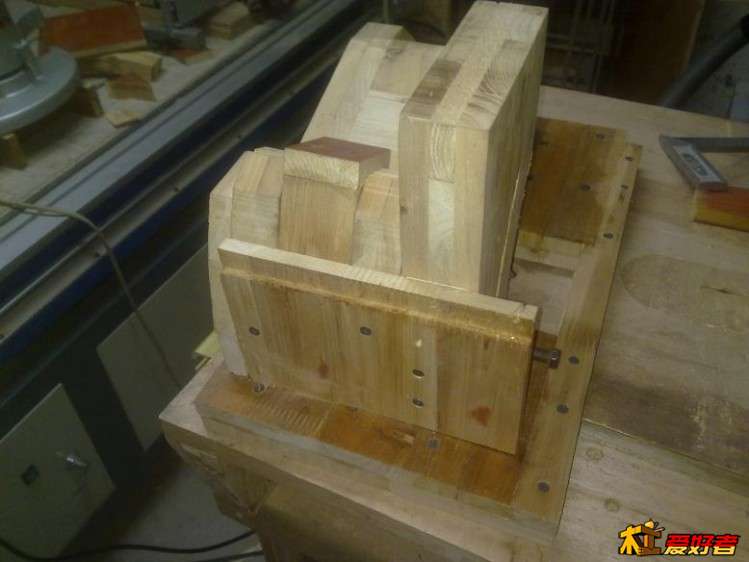

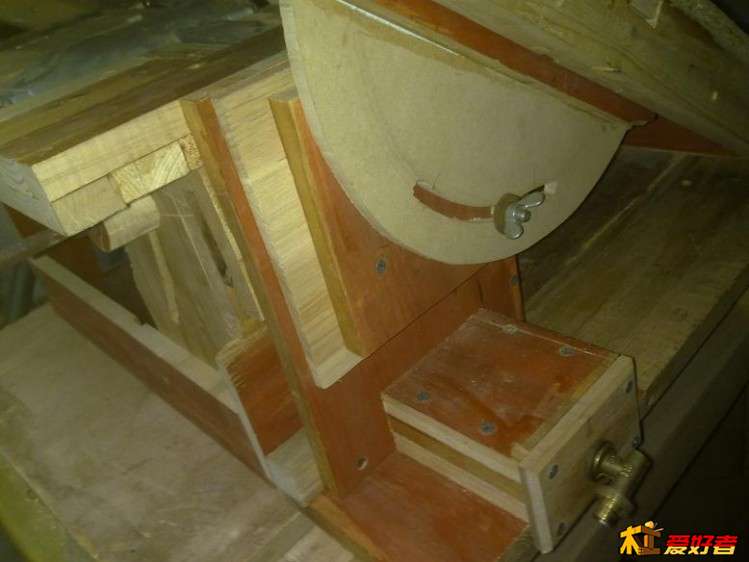

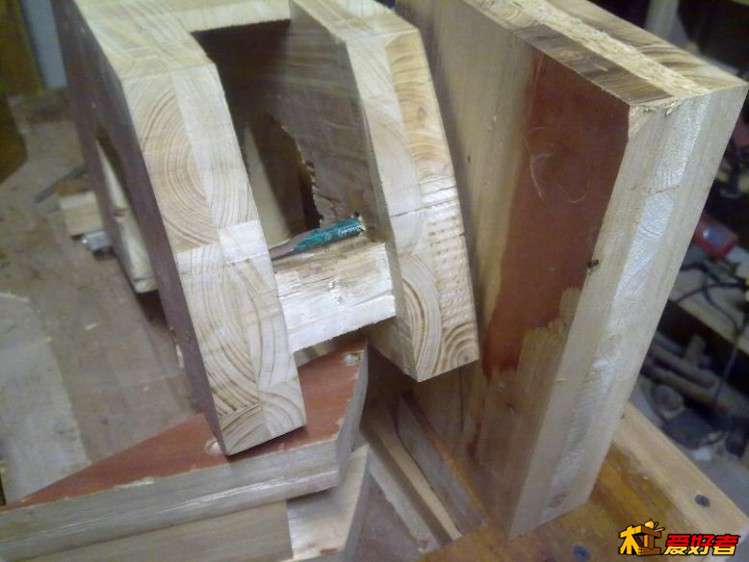

这个是专门示意固定方式
0 ^4 {* L7 ]5 V# ]+ G Y+ _; C, P0 Q

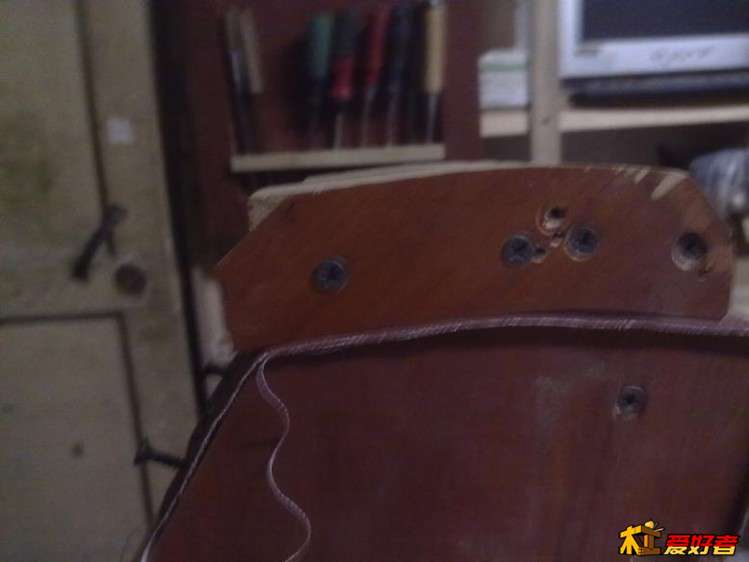

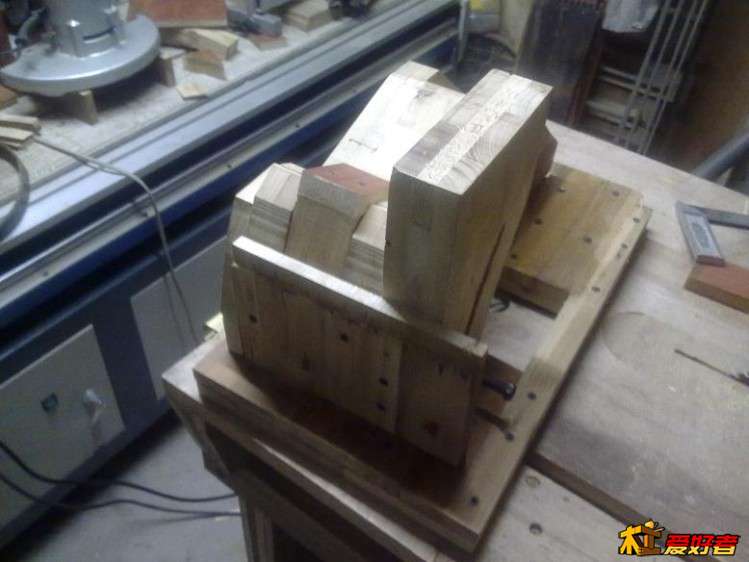

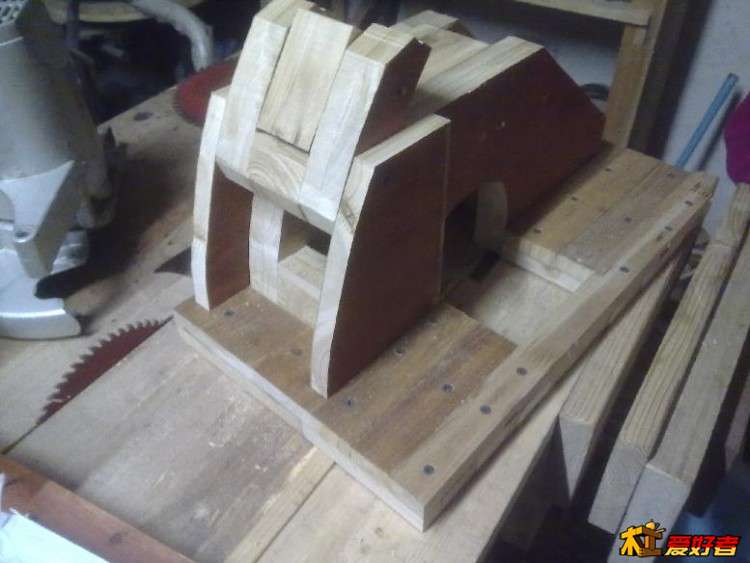

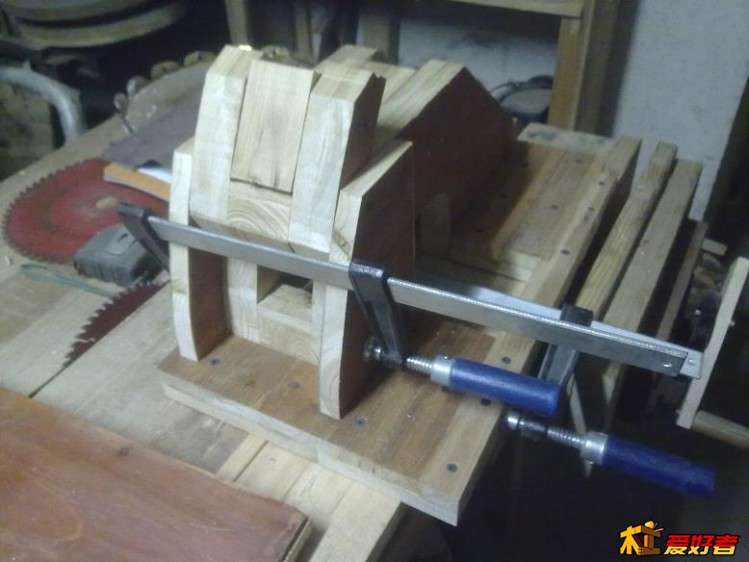

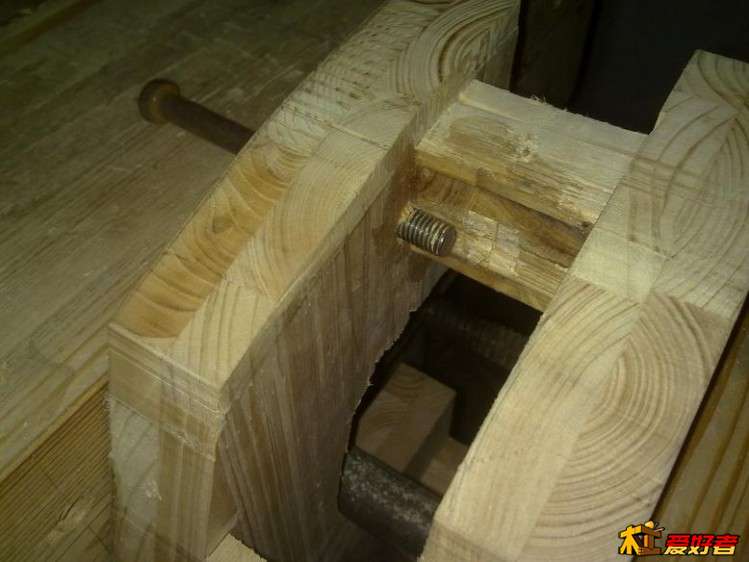

; P5 ]% }& y* t6 o% k" N& V" K限位模块的组装，卖相不好，因为没有整装的板子了，可是最终调得松紧合适，还是好用的
5 ] O2 M" I) s( j+ K G
- E: b6 ]. X0 z- Z6 c- u5 K- z
换个方式照一下
( j v6 w6 l6 Y
. O& _3 `1 V3 r$ S; t6 q这个是另一面的样子
7 N/ H' I+ ]: o* C9 W- f
6 k5 H9 n9 \7 ^9 C) ~. g6 T% j: k( p) r( i
其实升降的主体已经做好了，因为手机没电了，所以后面的工作没有照6 U* ~, b! `, Q' C% G; V
