DIY 3580 THK一体龙门雕刻机

冷月照清秋 · 发表于 2015-10-20 23:08:09

是的，Y轴太窄了。不完美的话白瞎这么好的配件了！楼主在做一台机器吧，把这个Y轴改做X轴。Z轴螺距太大了，换个最好了。话说这几个配件都是极品呀！

To_morning · 发表于 2015-10-21 00:42:57

飞机结构用途有限，Y轴滑台太窄，只适合加工细长件。可以拆开Y轴滑台，舍弃基座，加宽重做基座，丝杠滑轨等都可用，支撑宽度够了才能保证X方向的精度，物尽其用。

ruyan768 · 发表于 2015-10-21 00:57:26

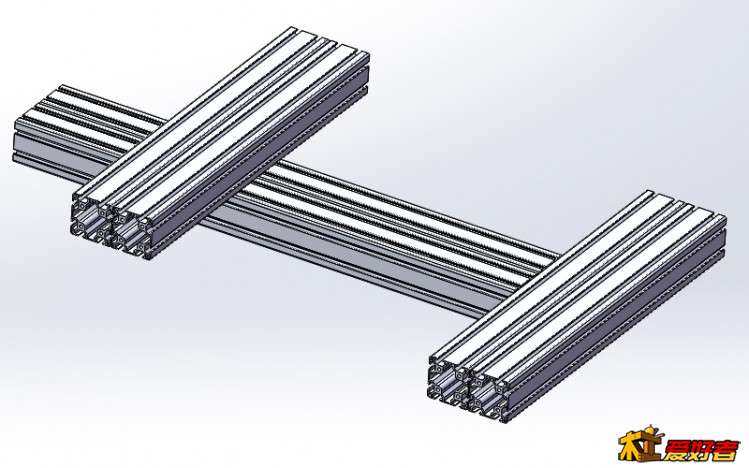

有人给推荐型材的方案，大概是这样的。下面垫着一整根80160，1米左右，上面横着来一根720mm长的80160，然后其他部分用短的填充上。
横着这根720mm可以保证Y轴和X轴的垂直度（话说型材的直线度应该还可以）
下面那根1米左右的，可以保证Y轴基本平行。
是双层结构的，主体是两根十字交叉，其他空位用短的补齐。
型材的唯一问题是连接起来牢靠度不够好，都是用角件或连接板。
这个方案值得考虑，就是铝型材成本不低。可能比焊个架子还高了，好处是方便拆卸。
