重金制作超豪华雕刻机桌------------

hotuser · 发表于 2009-8-15 11:31:11

重型装备，一直在关注LZ的帖子

hyh77 · 发表于 2009-8-15 12:43:44

好东西呀,

我这几天就在研究粘这材料

居然是没有胶水能粘(好)

只能用烫接............

rhodiazxj · 发表于 2009-8-15 20:07:41

本帖最后由 rhodiazxj 于 2009-8-15 20:21 编辑

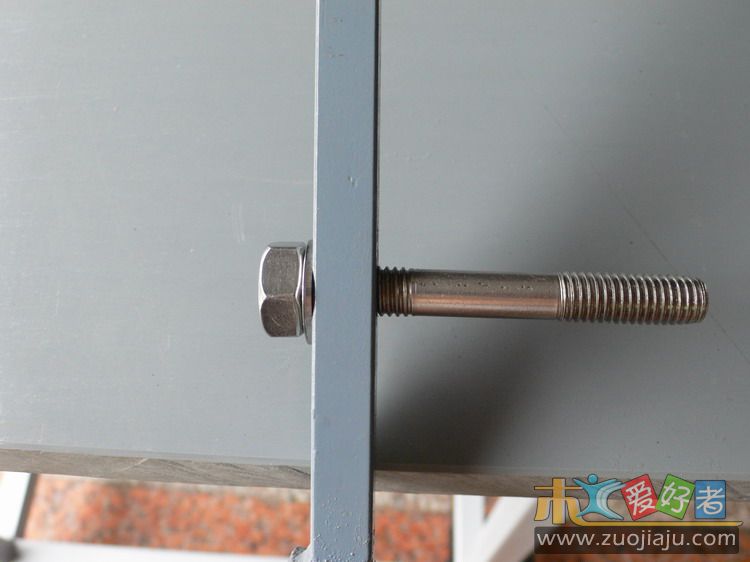

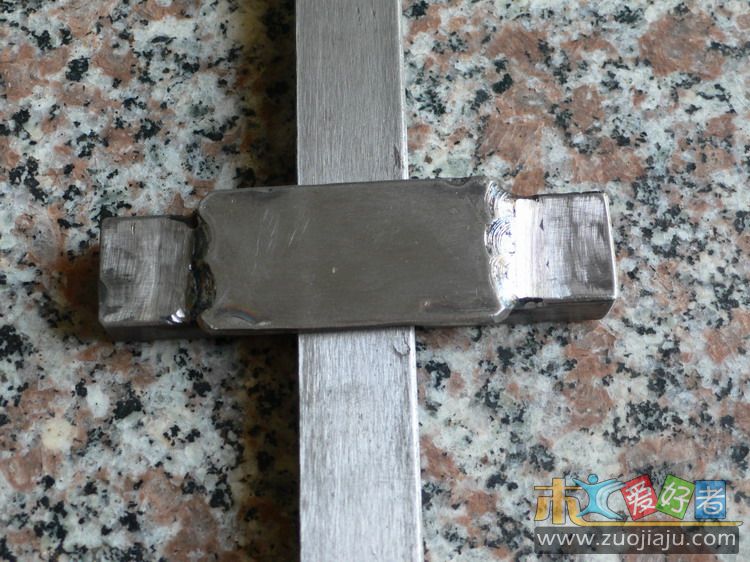

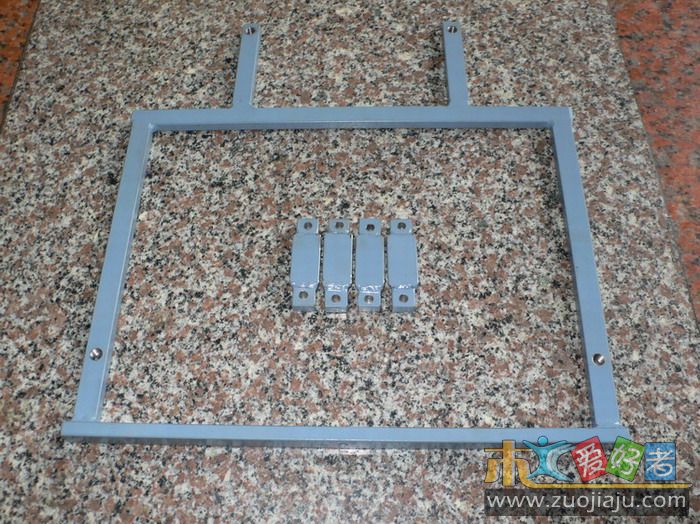

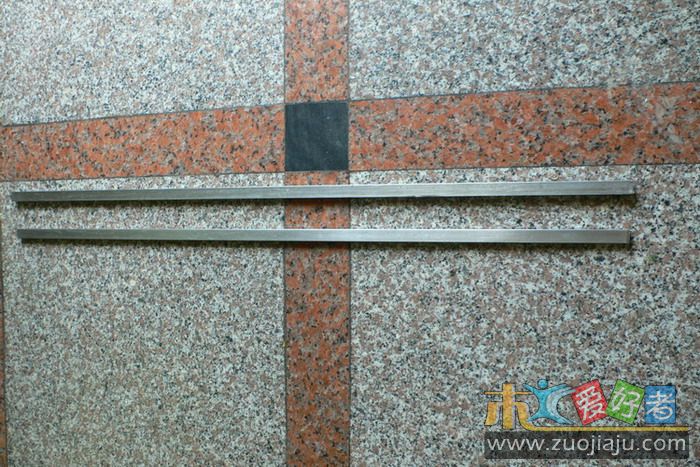

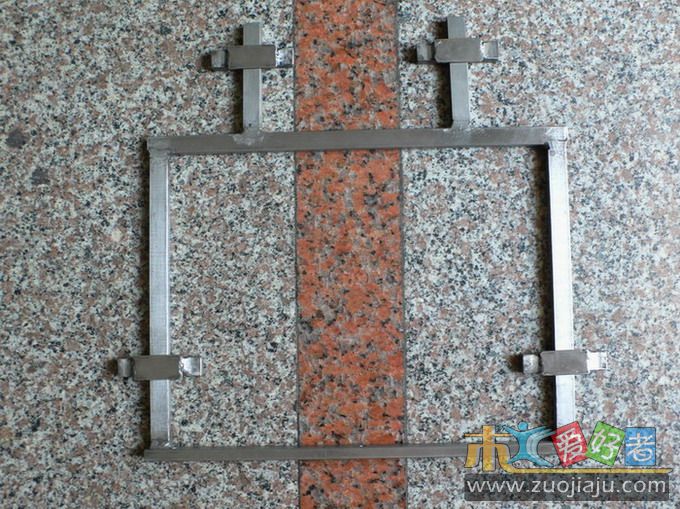

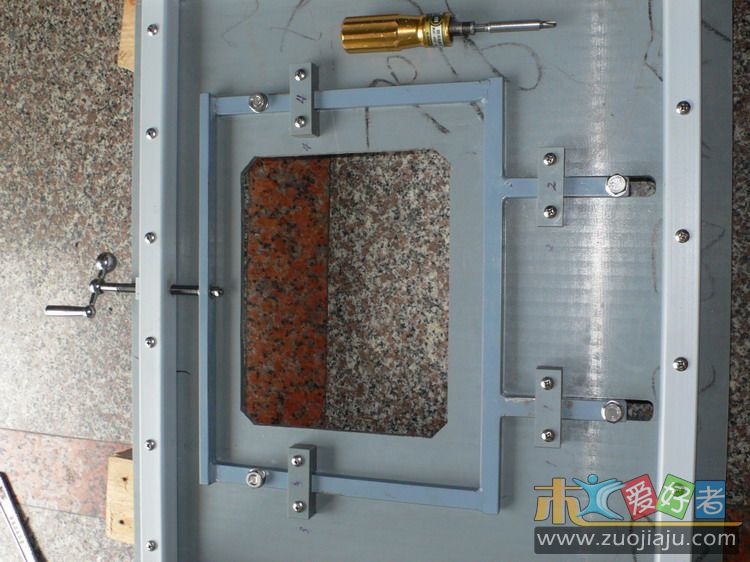

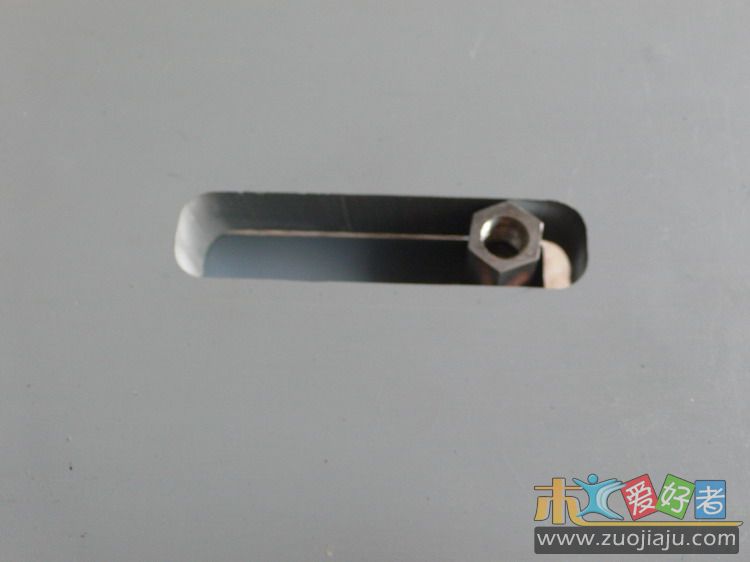

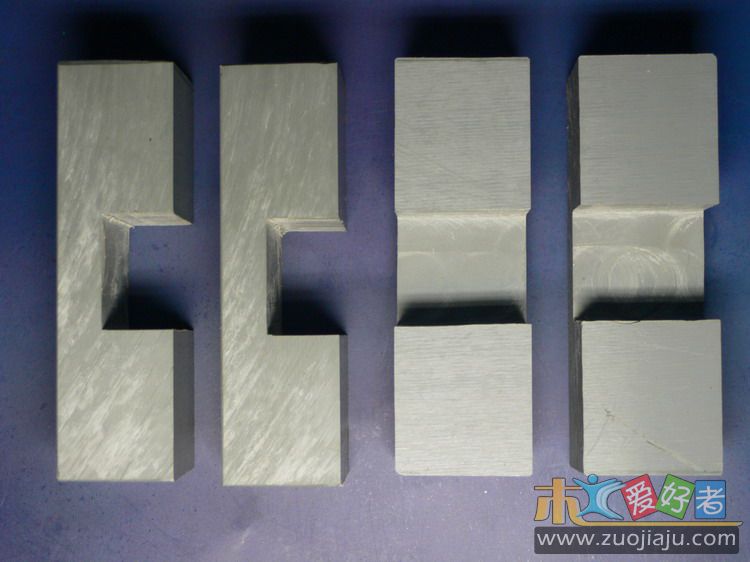

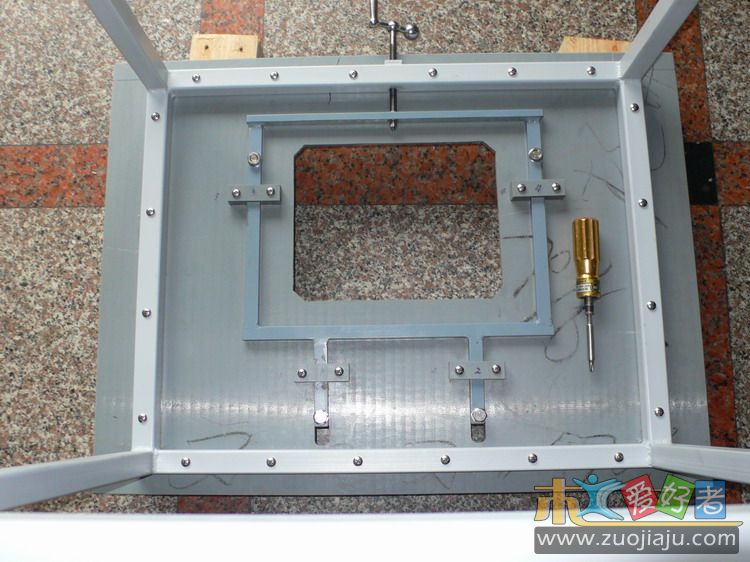

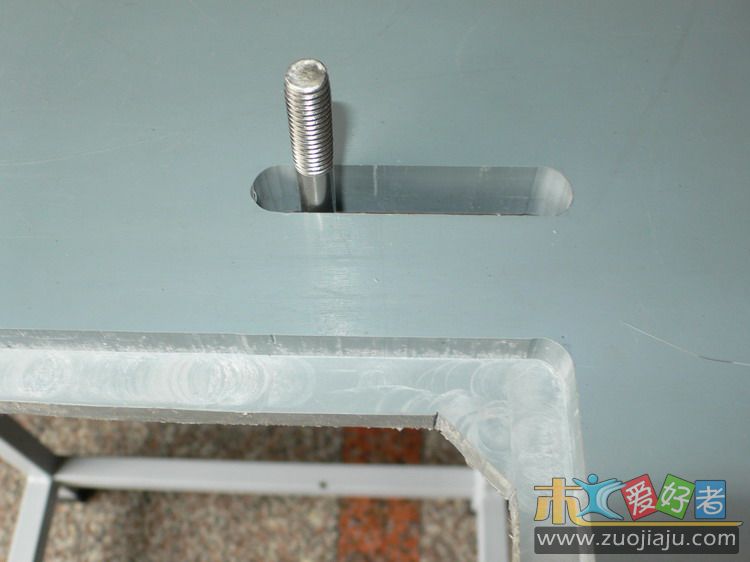

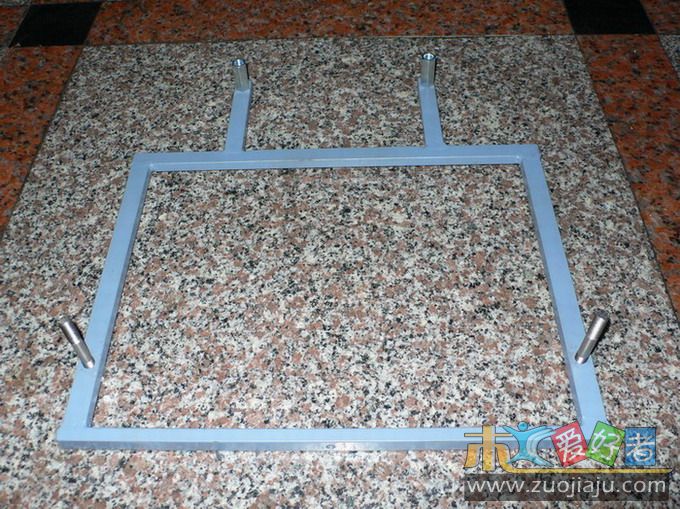

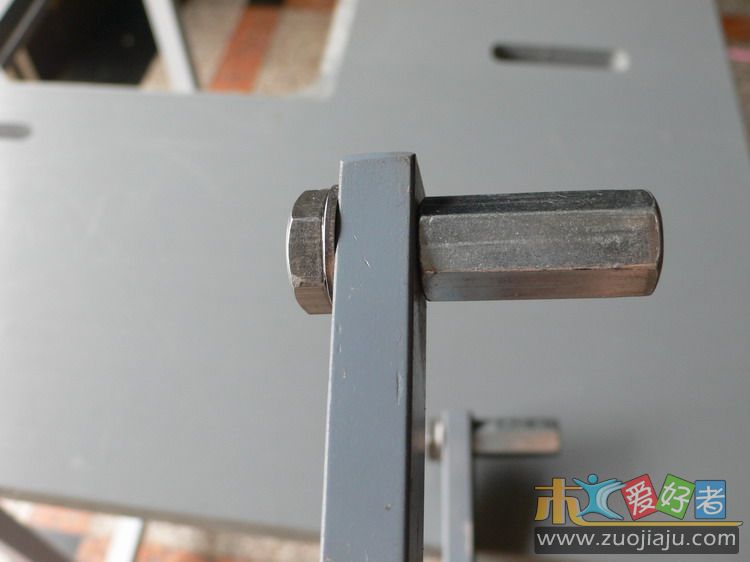

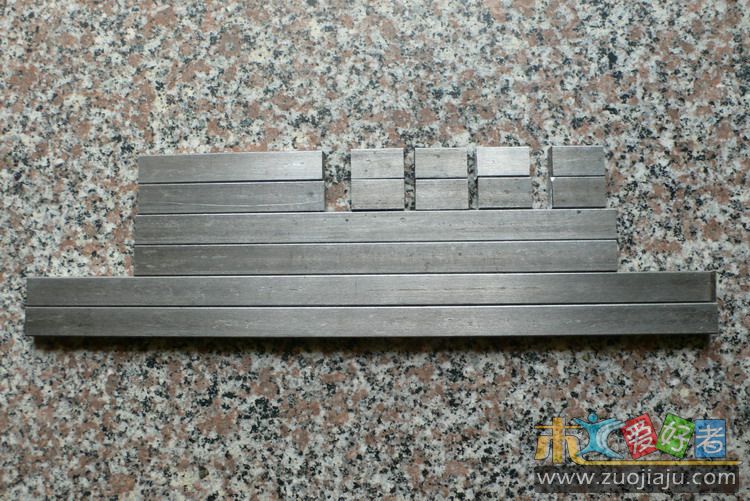

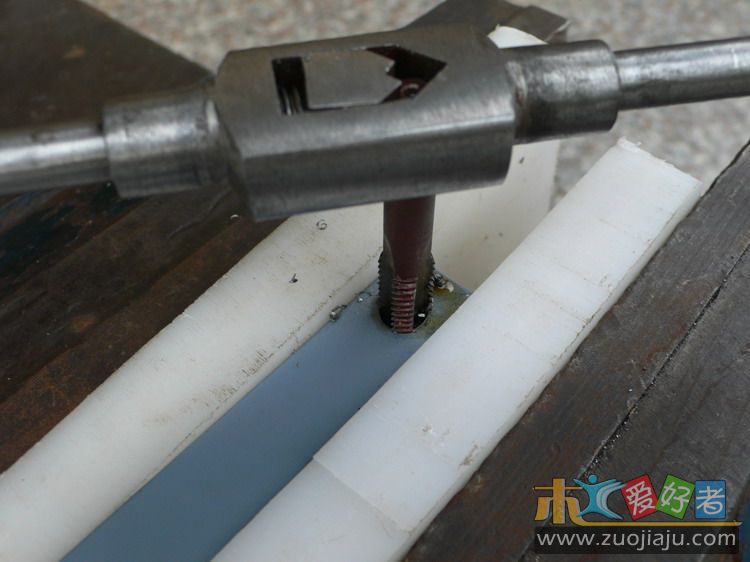

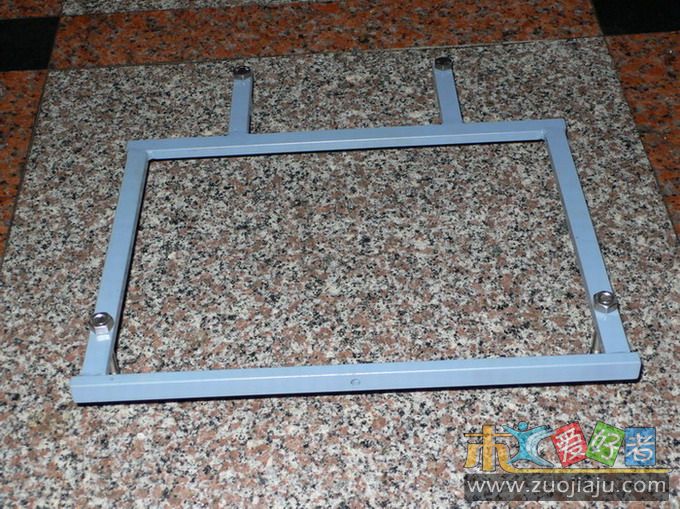

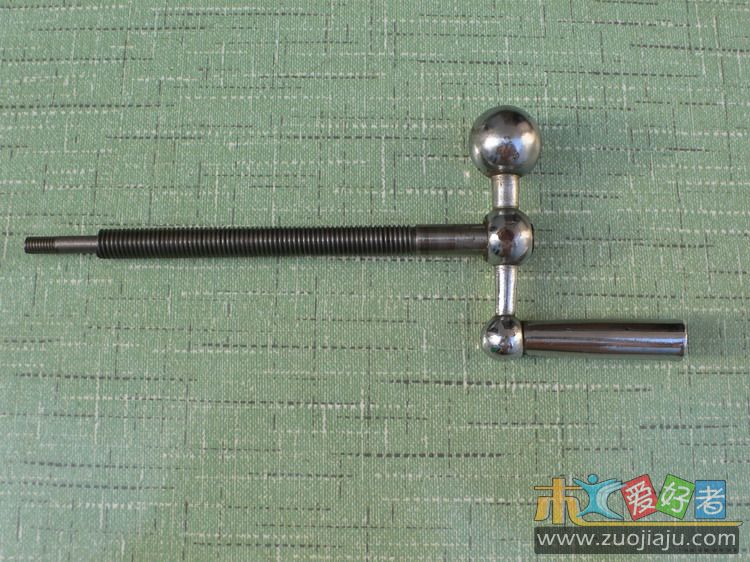

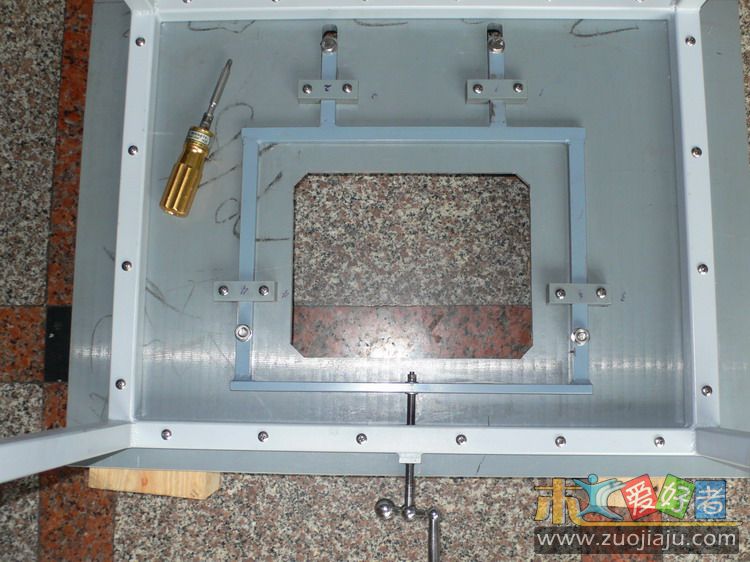

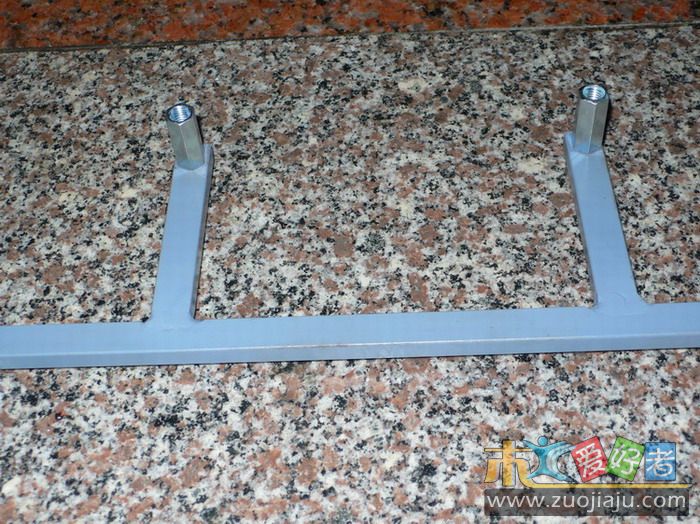

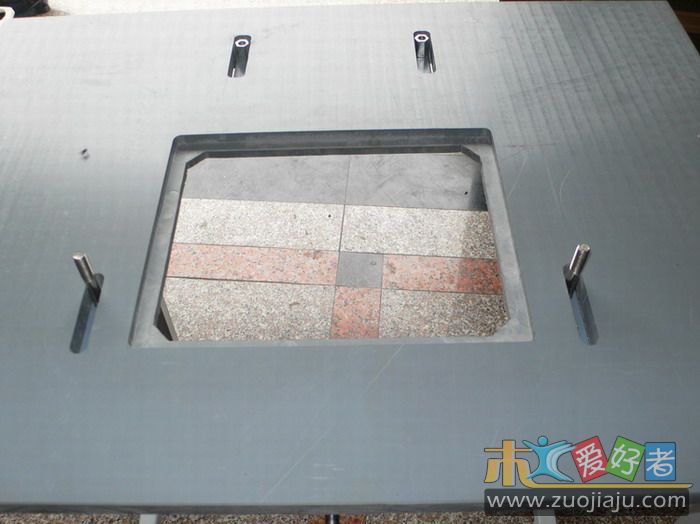

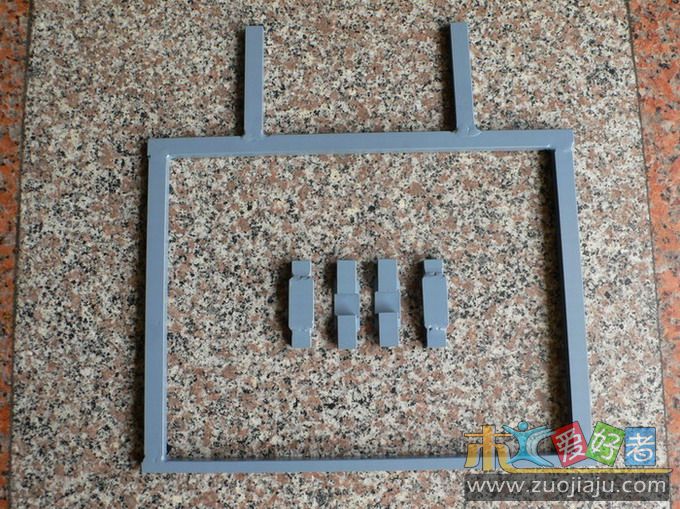

主靠山和羽毛板调节装置主要材料为M10机床丝杆一支，头部车成M6*25并车丝牙，1.2*1.8*100cm钢条二根，M10*40不锈钢外六角螺丝2只，M10*80不锈钢双头螺丝2只，M10不锈钢垫片4只，M6不锈钢垫片2只，M10*30镀锌六角丝杆连接螺母2只，M10和M6不锈钢螺母各2只。钢条用往复锯下料，焊接成31*40cm长方形框架，与丝杆连接的那根钢条竖立焊接，中部开孔6.8MM,中心高度要与桌架上焊接的长方形机床螺母保持一至，框架外焊接二只11cm短脚，中心距20cm，焊接时我用了直角夹固定，可惜直角夹头部的漆掉了,一定要保证框架二边和短脚绝对平行，最后在框架和短脚上打四个8.5mm孔并用M10攻头攻丝口。固定并充当轨道的四只支架原先用钢条和不锈钢板制作，由于槽的深度不够，后改用做台面的塑料板，用雕刻机开槽宽19mm深13mm，用斜切锯切成四个就OK了，精度比钢条做的好多了，支架用8只M6.3*40不锈钢自攻螺丝固定在台面底下，通过微调四只支架和丝杆头部螺母,让调节装置的框架前后左右间隙达到最小，又能让丝杆手柄转动很顺畅，调节装置前后调节距离为6cm。

彩色太阳花 · 发表于 2009-8-15 20:24:18

下了重本

dongguanyijia · 发表于 2009-8-15 20:34:29

看的出楼主手艺很好，工具也不错

wei_hu · 发表于 2009-8-15 20:45:08

PVC在倒装板所使用材料是最差的，强度比亚克力差很多，和电木板更是没法比，不知道说着材料好是不懂还是灌水。从价格也能反应出东西的好坏。PVC板5元/斤，亚克力板和电木板都是25元/斤左右。价格差到5倍。图中板中铣过的部分是薄弱环节，如果长期受力或震动迟早要出事。何况又放了这么多年。PVC在紫外线照射下老化速度非常快。

另外好像有网友说不会粘，PVC胶水是专业粘这个的，分为普通胶水和用于给水胶。

长乐 · 发表于 2009-8-15 20:48:15

做得挺漂亮的，就看靠山-羽毛板联动装置在大型铣刀状态下能否保持稳定了。

rhodiazxj · 发表于 2009-8-15 21:06:40

做得挺漂亮的，就看靠山-羽毛板联动装置在大型铣刀状态下能否保持稳定了。0 i$ m. R& [; E! V* G4 T
长乐发表于 2009-8-15 20:48

应该没问题,这个只是微调,调好后还有二个大的手柄螺母锁紧,估计整个靠山重达15KG.

道士 · 发表于 2009-8-15 21:38:22

强悍！

闲云孤鹤 · 发表于 2009-8-15 23:32:45

楼主这一出手就是重伤害啊！！太毒了！！！！

yuancuang · 发表于 2009-8-16 10:04:53

好啊，楼主做好测试好后，好用的话我也跟着做一台

chends18 · 发表于 2009-8-16 10:58:44

高手就是高啊

moneysamdy · 发表于 2009-8-16 13:27:43

这个东西的造价要多少。。

zw1zw1zw · 发表于 2009-8-17 16:05:17

楼主用的手锯条是鱼唛的牌子吗？好用吗？

rhodiazxj · 发表于 2009-8-17 19:27:53

楼主用的手锯条是鱼唛的牌子吗？好用吗？
* u( ^) ?/ [( mzw1zw1zw 发表于 2009-8-17 16:05

网上买的双金属锯条1.2元一根,用起来还可以,锯十多个不锈钢螺丝没问题,不容易断.
