弄个小龙门雕玩玩

加冰的可乐 · 发表于 2015-10-19 17:53:31

漂亮

还有脱机控制器

驿风 · 发表于 2015-10-19 18:50:18

真漂亮啊，喜欢！

zjo007 · 发表于 2015-10-19 19:48:18

本帖最后由 zjo007 于 2015-10-19 19:49 编辑

冷月照清秋发表于 2015-10-19 04:26. E3 `, j+ L# }5 Z& i
前段时间刚做的，已经测试成功，就差防尘罩没上了，等完工后在开个帖子。
' d# B0 D8 m/ b- ~底板、侧板直接用的30厚钢板 ...

和我以前想像的X一样，要是x轴移动板是个整体就好了，这样拼接的我觉得和一般的没多大优势了。

还有X轴我觉得应该弄块背板加强一下

裕丰木工 · 发表于 2015-10-19 20:02:27

都是有钱人。学习下。

q1251542554 · 发表于 2015-10-19 23:12:20

冷月照清秋发表于 2015-10-19 04:26
7 i# ]9 W& ]7 s5 h# R. f前段时间刚做的，已经测试成功，就差防尘罩没上了，等完工后在开个帖子。
3 ]. J; Y. k+ G7 _) s1 A底板、侧板直接用的30厚钢板 ...

是磁动力那位大神嘛，头像印象很深

冷月照清秋 · 发表于 2015-10-19 23:36:36

q1251542554 发表于 2015-10-19 23:125 b2 d3 g" z7 o( z- M/ }0 x% W+ t- o
是磁动力那位大神嘛，头像印象很深

经常逛磁动力，可不是大神

ldw888 · 发表于 2015-10-20 00:03:00

继续啊

boy2000 · 发表于 2015-10-20 23:26:01

本帖最后由 boy2000 于 2015-10-20 23:32 编辑

冷月照清秋发表于 2015-10-19 04:26, W n# Y+ j2 o
前段时间刚做的，已经测试成功，就差防尘罩没上了，等完工后在开个帖子。2 F1 S0 b+ r0 M5 m6 R
底板、侧板直接用的30厚钢板 ...

漂亮啊！X轴线轨好装吗？霸气十足，够300KG没，X轴立板那3颗螺丝挺可怜的

冷月照清秋 · 发表于 2015-10-21 03:14:38

boy2000 发表于 2015-10-20 23:26- @& Q) s4 Y$ t7 v9 Q
漂亮啊！X轴线轨好装吗？霸气十足，够300KG没，X轴立板那3颗螺丝挺可怜的

计算过，钢板总重143公斤，没包括丝杆导轨步进主轴～X轴立板原设计是要落地的，料下错了……那3颗螺丝是M14，强度倒是够用。

boy2000 · 发表于 2015-10-21 12:35:17

本帖最后由 boy2000 于 2015-10-21 12:41 编辑

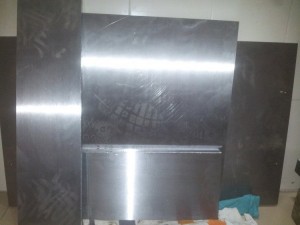

刚去取材料，看起来还行，接下来考验我的时刻到了；不要搞砸了才好啊！有哪些应该注意的大神们给点秘诀！
有没用STM32控制的，我想尝尝，实验测试没问题！同时3轴可以最高1MHZ；无误差！

qk628 · 发表于 2015-10-21 13:33:44

冷月照清秋发表于 2015-10-19 04:26
4 o* |9 V5 n" [3 X6 q- g前段时间刚做的，已经测试成功，就差防尘罩没上了，等完工后在开个帖子。5 I6 Z8 U/ S- M" b- y8 t* F- ]
底板、侧板直接用的30厚钢板 ...

一直打算升级线轨，刚看到图非常喜欢。细细品尝后，发现，这结构x轴平放浪费了很多强度。还是规规矩矩的按传统的好。

boy2000 · 发表于 2015-10-22 20:40:28

珍她妈，累人啊！

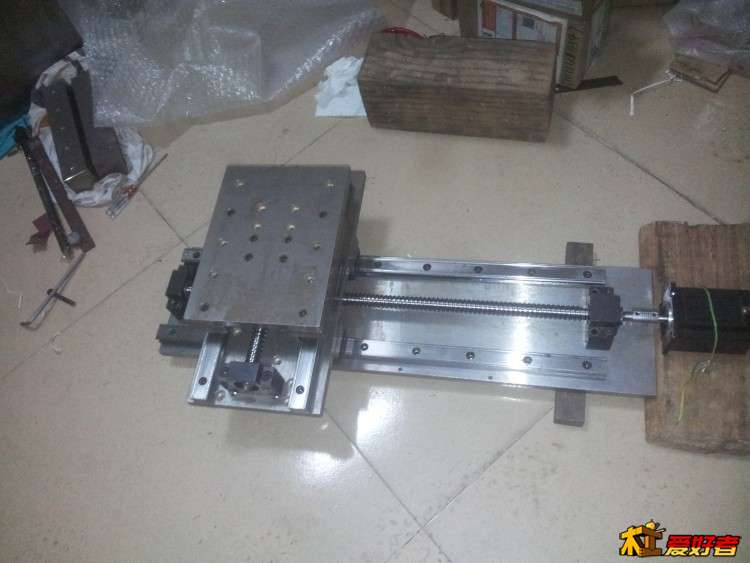

XZ试装，本人60KG坐在上面，跑完2000多行代码，回零无误

boy2000 · 发表于 2015-11-6 18:20:37

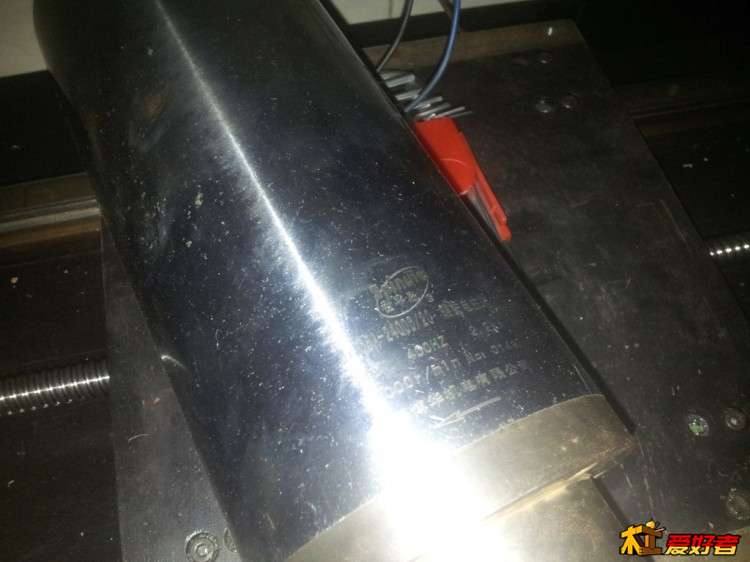

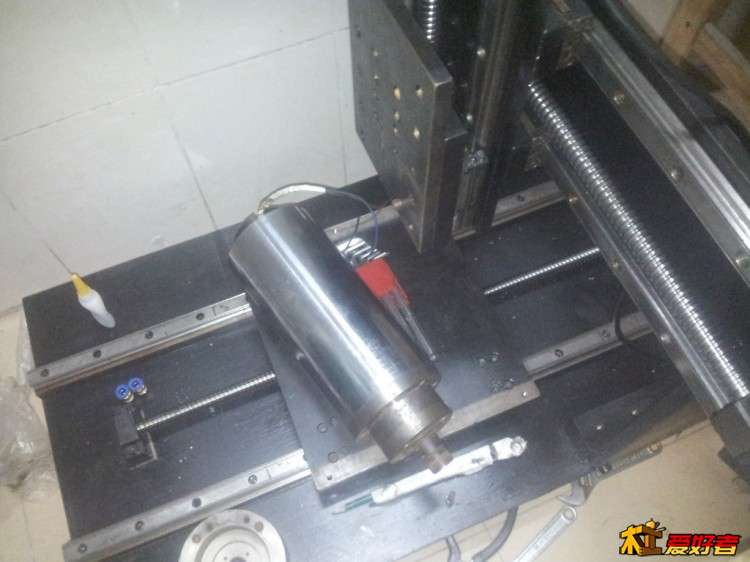

好久更新了来张图

WWL1215 · 发表于 2015-11-9 10:06:22

冷月照清秋发表于 2015-10-19 04:26" {4 _* J/ Y% [* @5 F
前段时间刚做的，已经测试成功，就差防尘罩没上了，等完工后在开个帖子。/ s$ ?: {0 K! b4 [
底板、侧板直接用的30厚钢板 ...

这台好全钢有多少重啊？现在中碳板每公斤多少？
