请教大家两个问题，多谢！

机械师DIY · 发表于 2015-10-18 16:37:30

那个是注油孔，也是单向阀。
调整滑道间隙，是调整楼上那个螺钉。调整后，用塞尺测量一下。

多吉天然晶石 · 发表于 2015-10-18 17:41:23

非同凡响发表于 2015-10-17 11:265 ] U/ p5 L) {$ P
拍图了您看看

托板松动主要是镶铁的问题，一会半会说不清楚的。你百度一下这方面的资料学习一下。这是一个长期的工作，用一段时间就要调整一下。

cj750 · 发表于 2015-10-18 20:55:05

本帖最后由 cj750 于 2015-10-18 20:57 编辑

溜板（也就是大拖板）是没有镶条的，只有中拖和小拖板才用镶条调节松紧。溜板用4条螺钉调节预紧力，前后各两个，是从下向上反装。调整时要根据机床刚性，拧到一定力矩退回半圈至一圈。紧了摇不动，松了工件有振刀纹。前面还有一条内六角吊紧螺钉，是车端面和锥度锁紧溜板用的。

非同凡响 · 发表于 2015-10-19 19:29:09

义乌少尉发表于 2015-10-17 21:07
4 q4 _0 A: R3 \' w. @' |) o7 U. N图片是中托和小托板上的两处调整螺丝钉和垫铁

我是说轨道上左右移动的大拖板，不是刀架和前后移动的

非同凡响 · 发表于 2015-10-19 19:31:38

cj750 发表于 2015-10-18 20:55
P3 p* ]- v; w: Z6 K' A6 ?6 H( L4 k溜板（也就是大拖板）是没有镶条的，只有中拖和小拖板才用镶条调节松紧。溜板用4条螺钉调节预紧力，前后各 ...

是我发图上四个黑色内六角螺丝吗？

cj750 · 发表于 2015-10-19 20:25:59

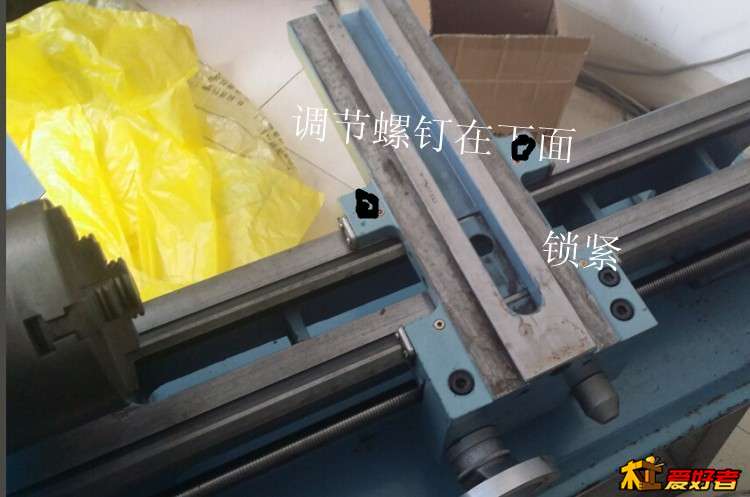

不是的，图上右上角是锁紧螺钉，溜板螺钉是从下向上倒装 111224apdd4177su5pclsu_副本.jpg

义乌少尉 · 发表于 2015-10-20 07:32:23

本帖最后由义乌少尉于 2015-10-20 07:36 编辑

楼上正解，大拖板是靠螺丝调节压块间隙的，要看床身精度调整间隙。
每段位置都不一样就很难调到都满意，看自己需要工作范围调整

非同凡响 · 发表于 2015-10-20 21:19:19

cj750 发表于 2015-10-19 20:25
( v* Q1 A, ?& y( t$ L- v不是的，图上右上角是锁紧螺钉，溜板螺钉是从下向上倒装

非常感谢！

非同凡响 · 发表于 2015-10-20 21:21:29

义乌少尉发表于 2015-10-20 07:32
# d. ^; K, ~- K8 O4 J5 C楼上正解，大拖板是靠螺丝调节压块间隙的，要看床身精度调整间隙。
9 d! e6 O6 g6 x每段位置都不一样就很难调到都满意，看 ...

感谢，明天试试
