自己动手D台圆雕机

xshhh

A轴如此结构有值得肯定的地方：一是与Z轴龙门一体，刚性比较好；二是A轴不占工作台空间，A轴可长久固定，调准了不用安一次调一次。问题是A轴的轴线是不只是受Y，Z向影响，还受轴线的偏转角影向，就现在的结构来说龙门侧平面精度很难何证；另一个问题是A轴雕短小的工件时顶尖必然伸得很长，振动会很利害而影响质量。

yuxueyou

假4轴吗？
; `& m3 _1 K' S: F. e$ _

yuxueyou

朋友那个钢板切割加钻孔花了多少钱
9 J) p+ G/ X# v: `# ]我这边问的都好贵啊

qjy_jack

对中倒没什么问题，很好的设计，节约一个Y轴，但正如楼上某些前辈说的，一方面其作用（功能）受限（不能雕牌子等），另一方面，尾顶长度在雕短料的时候，怎么处理？反正俺也在做立柱机，一直为方案发愁，哎。。。

隔壁春生

章友保根雕 发表于 2015-10-16 08:29
改了，不难，可以垫些东西就方便对准

你也太有意思了吧？直接把Y轴给省略了？
; d% A, L1 q8 S# y6 m

章友保根雕

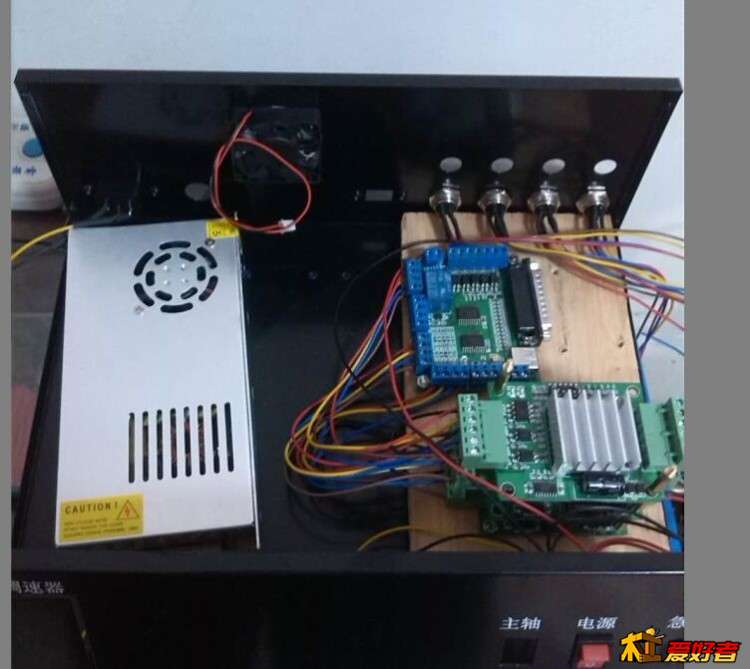

电器部分，电控箱

章友保根雕

加了步进马达的
5 `3 M5 i( Q6 d- z- ?

章友保根雕

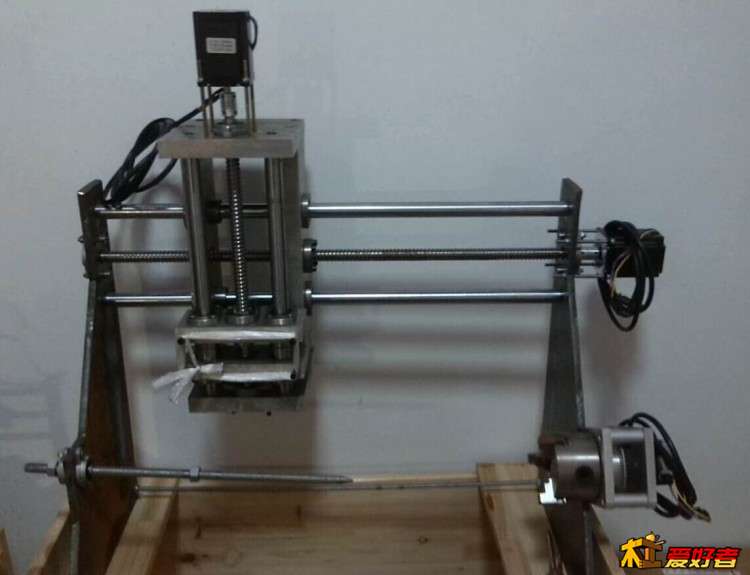

最终的成品机子完成

章友保根雕

7 i: V% p# T; M: D% n; M' v

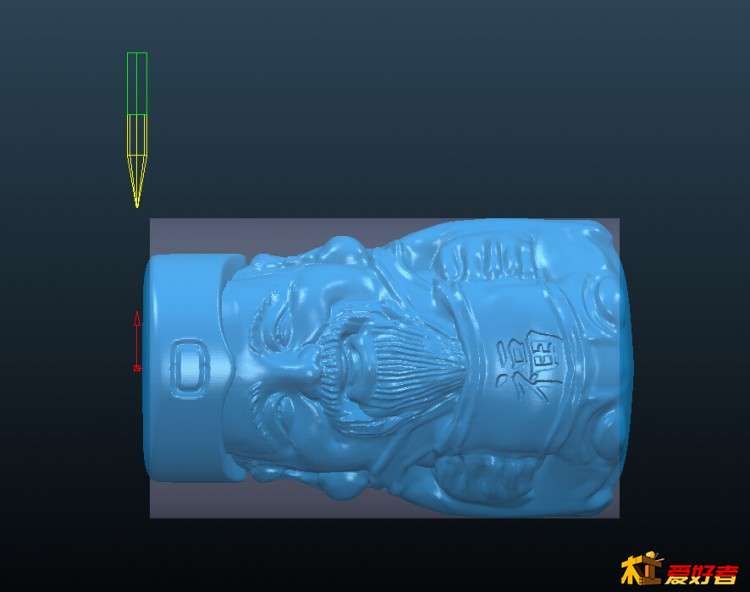

准备雕这个东西，用PM做的刀路，工件直径是50MM，刀路图在下面
3 S' q" I8 A) o# K. a& k7 Y jd02mm.rar (1.49 MB, 下载次数: 10)

2015-12-16 10:37 上传

点击文件名下载附件

6 D6 [* q. P& }7 i2 [- S

章友保根雕

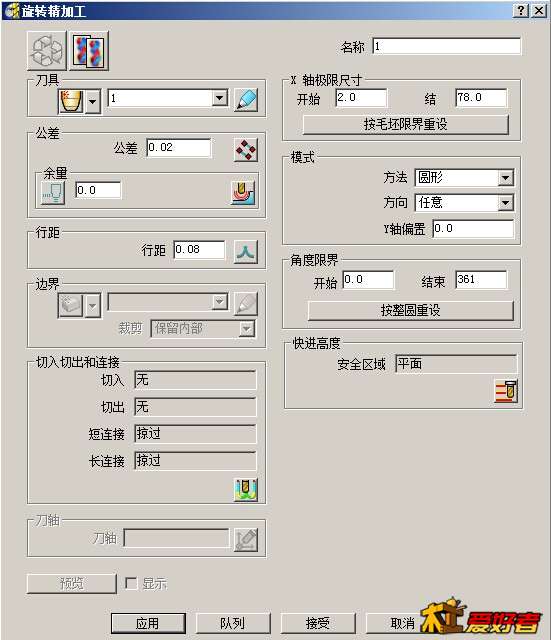

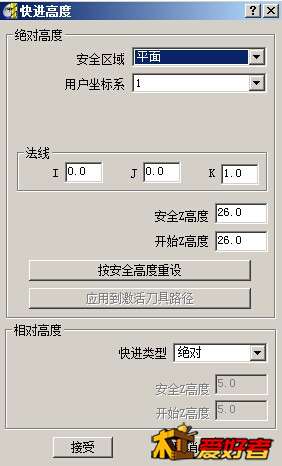

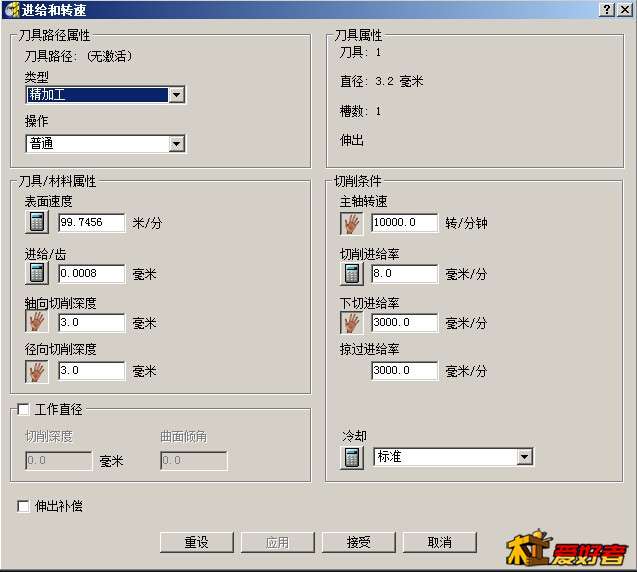

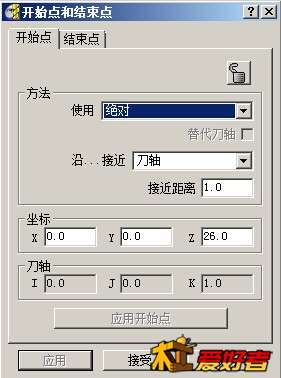

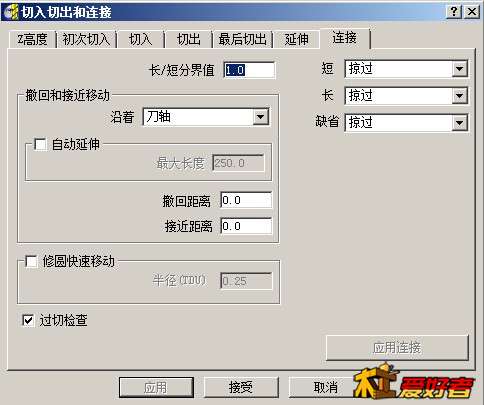

这是参数设置，与大家一 起分享
/ i6 R8 j/ w3 i% J

a3d88

帮你顶，学习了啊

a3d88

章友保根雕 发表于 2015-12-16 10:42
, q& t6 Z/ v7 v这是参数设置，与大家一 起分享

您这是用的什么软件？精雕吗
$ i  C( o1 t7 k# [' ?

八零装饰

厉害
  h, ?1 S; x4 L( p/ I- f

lvsq

只能用假四轴刀路
0 E/ b7 u/ Y3 z0 Q

m77060739

真厉害
