大家看一下这个电机，如果很方便木匠电工

xin89376 · 发表于 2015-10-16 07:33:10

清河不清发表于 2015-10-15 08:45 $ K% b: J; y) U8 [
没什么不会的吧，上面标的很清楚了，NL 电源的零火，还有一线是地。另三个是vddi com gndi 这么明白还能 ...

我是在废品站花50元收的，他正在分解被我看到了，我把电机线都剪了只拿了电机下来，控制板没放心上，以为很简单，但是我错了，电机有八根线，拿去家电维修的接线，说没图纸就不知道接，因为电机里还有电子保护元件，

清河不清 · 发表于 2015-10-16 09:50:13

xin89376 发表于 2015-10-16 07:33
) Y8 ~3 j3 a4 }我是在废品站花50元收的，他正在分解被我看到了，我把电机线都剪了只拿了电机下来，控制板没放心上，以为 ...

没有几根线。首先是电源线三根在一个座上零火地。另一两线，是过热保险即电机线圈过热熔断。这五根线在电机这一面。另一面有一三线插座。是控制信号线。电源、数据和地线。

现在差控制命令。我又没有用这个电机的机器。不然抓到数据是分分钟的事。
如果有几条命令后，可猜出一些指令。无非转速，加速时间、报错等。
那怕有一条，也可按格式尝试其他指令。

明天，我会测一下初始化是否上传数据。如上传至少可抓到波特率，和数据格式。

随兴常行 · 发表于 2015-10-16 23:57:41

大神，看的我瞬间晕了，话说我也拆了不少电机，都不会用

清河不清 · 发表于 2015-10-26 09:36:57

随兴常行发表于 2015-10-16 23:575 u% p" U) K2 E
大神，看的我瞬间晕了，话说我也拆了不少电机，都不会用

把图帖出来，我帮你看看。

清河不清 · 发表于 2015-10-26 09:37:44

一周了，有别的事没上坛子了，这些天倚重测试

随兴常行 · 发表于 2015-10-26 10:49:44

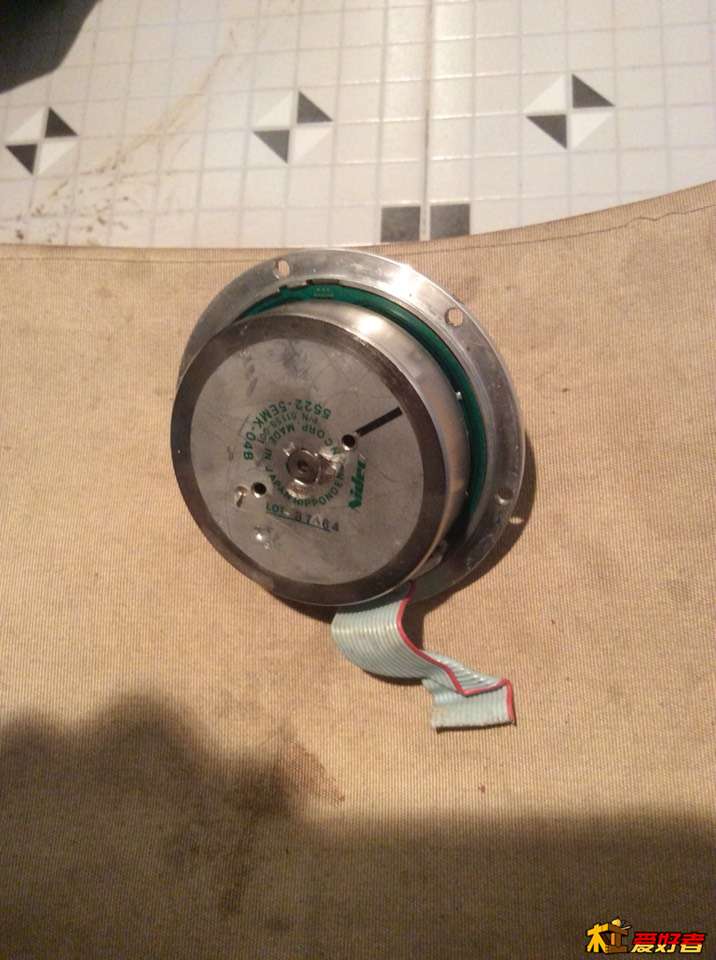

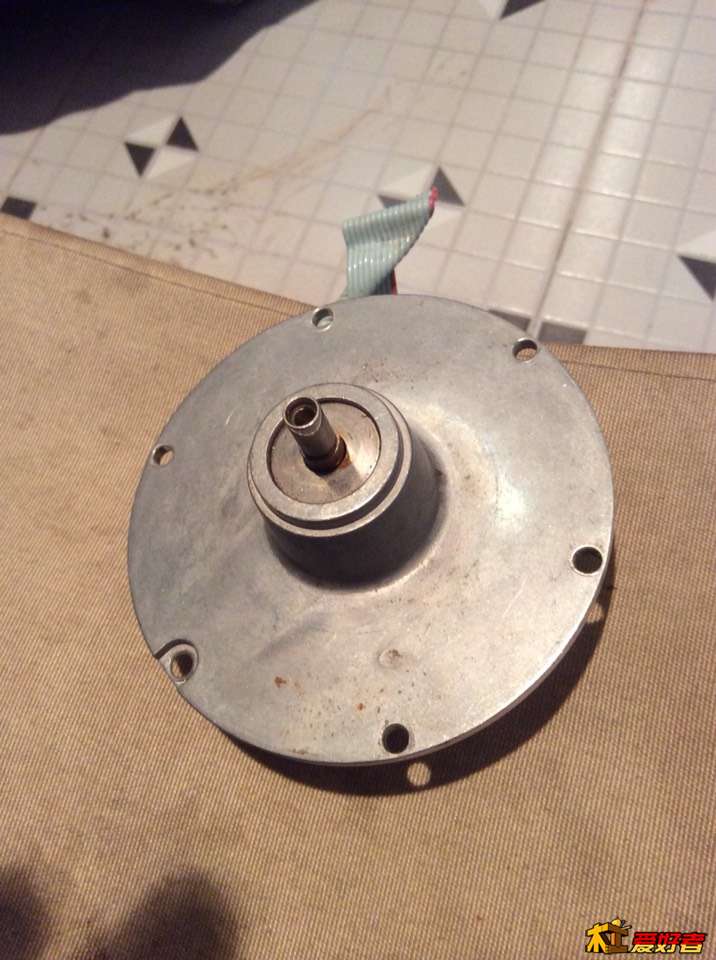

就这个算完整点的了

随兴常行 · 发表于 2015-10-26 10:50:35

清河不清发表于 2015-10-26 09:36 ) N% q( r& r1 G$ z4 G" u$ V5 k
把图帖出来，我帮你看看。

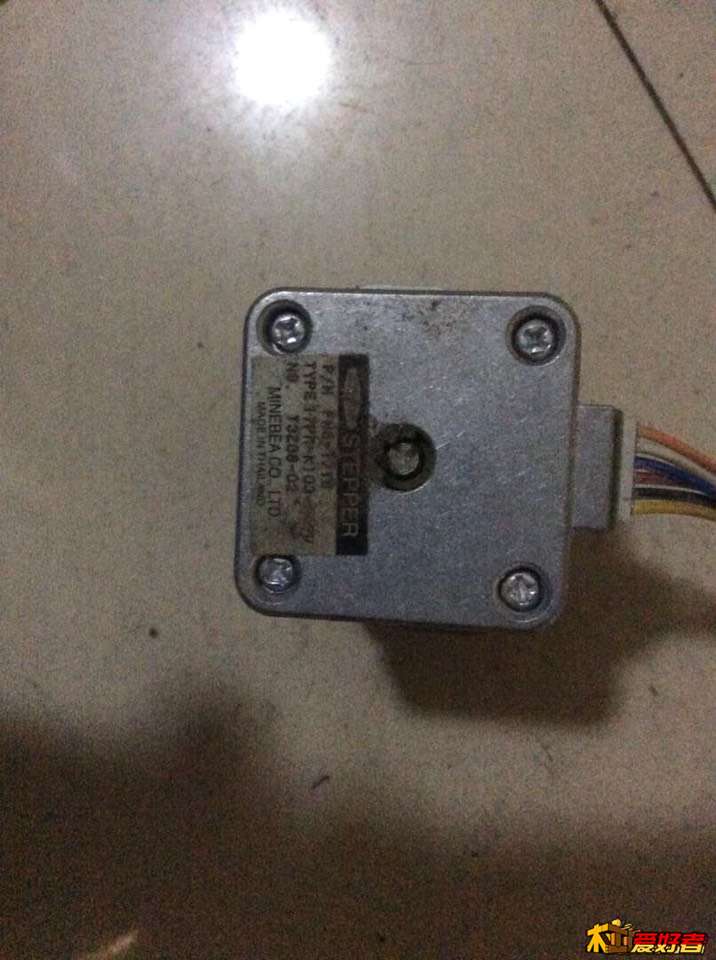

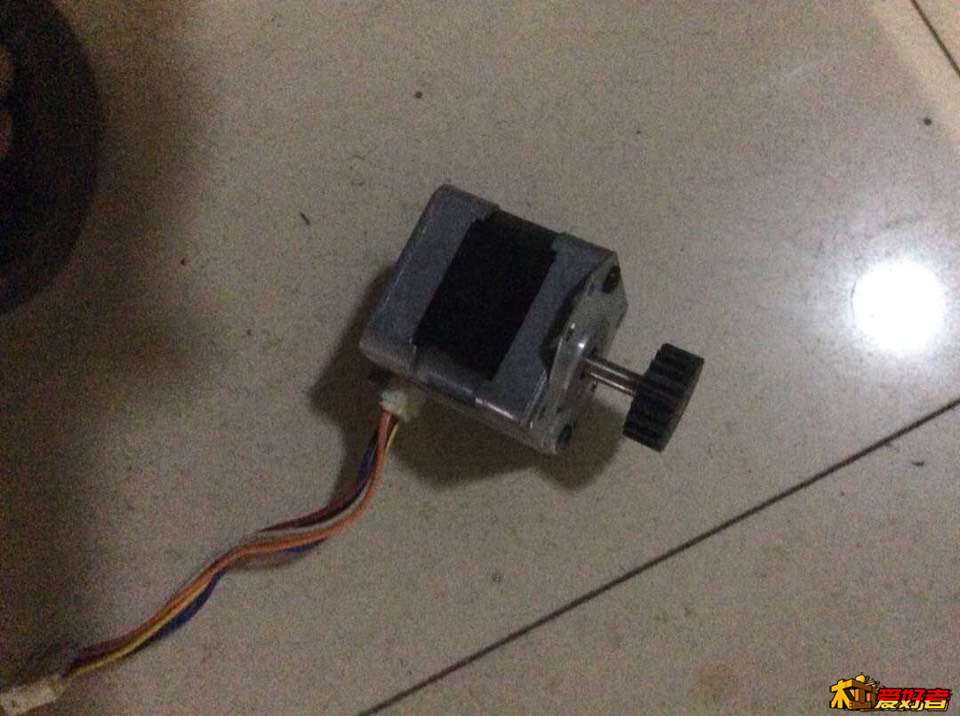

这个步进的

清河不清 · 发表于 2015-10-26 13:08:51

6560 3799 都可驱动。4988也可，如果自已做不了电路，可买现成的。

清河不清 · 发表于 2015-10-26 13:12:45

随兴常行发表于 2015-10-26 10:49/ L8 g W6 }# E) s o
就这个算完整点的了

电个专用电机，从图上看有驱动，分析电路可以猜一下驱动信号。查一下驱动芯片查相关芯片手册可以找到驱动电压。不过估记没什么用，电机太小了。除非驱动光头等极轻载。

清河不清 · 发表于 2015-10-26 13:16:51

42电机应该是打印机上的，两相四线。带中心抽头。可接成四线用。不同组合性能侧重不同，对电压不太敏感，电流是控制对象，提高电压可提高扭矩。尤其用到细分。

清河不清 · 发表于 2015-10-26 13:23:07

LZ位的电机可用三相自耦变压器调到220V可驱动。
也可用220V单项电用电容或电感移相也可驱动，但负载得恒定。不过不太虚好用。将就的用法。

木匠坊 · 发表于 2015-10-26 14:42:15

我喜欢

随兴常行 · 发表于 2015-10-27 13:51:24

清河不清发表于 2015-10-26 13:12 8 ]/ n& M, y( Z' N; h' Q0 r& l! u
电个专用电机，从图上看有驱动，分析电路可以猜一下驱动信号。查一下驱动芯片查相关芯片手册可以找到驱动 ...

大神，求科普，电个专用电机，分析电路？猜驱动信号？驱动光头，光头为何统称？

随兴常行 · 发表于 2015-10-27 13:54:59

大神，手把手教教我如何用用42步进行么，我特地收了台打印机回来拆

随兴常行 · 发表于 2015-10-27 13:57:25

你按步骤.零件配置要求说，我步步跟进操作
