这种榫卯结构

normal

方天戟 发表于 2015-9-27 19:04
所有横梁都应尽可能用整木，避免榫接
像这样连续两道横梁在几乎相同位置用楔钉榫就是一个词——糊弄鬼的

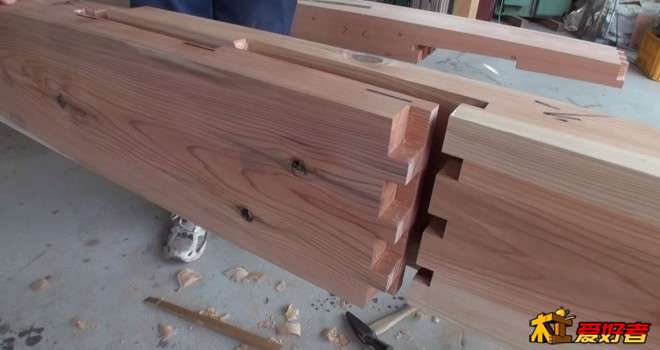

1 m9 ~9 a/ v* A9 M/ M( p糊弄島國人民的。主要是用在糊弄島國人民的寺廟的 。這事樓主貼的那種的升級版本，耐壓性更強。

6 l3 |7 |, N5 U+ j" P1 Z! b樓主那個只是民用建築的解決方案， 估計是某些歷史建築裡使用的。

確定日本奈良 传香寺本堂（1585年） 有使用。 除了梁頂部不是方的，其他一毛一樣
0 r$ E/ A0 J& F* f& N7 Z我國麼。  我手上梁思成的書裡面 沒有涉及到榫卯的細節，姚成祖的營造法原我還沒看完， 反正目前我手上無記錄，希望你能證明下為啥這個是糊弄鬼的

) b2 C' O5 \1 O" S5 z+ Z1 Q1 L


0 L  b( c- P# r# O' ~1 R

3 `" A& m, r* q8 O$ U' H8 h
- G6 `; ]' S# G/ j! |3 Y4 |, d

; U* {7 {" f4 [

normal

木投缘 发表于 2015-9-27 23:57

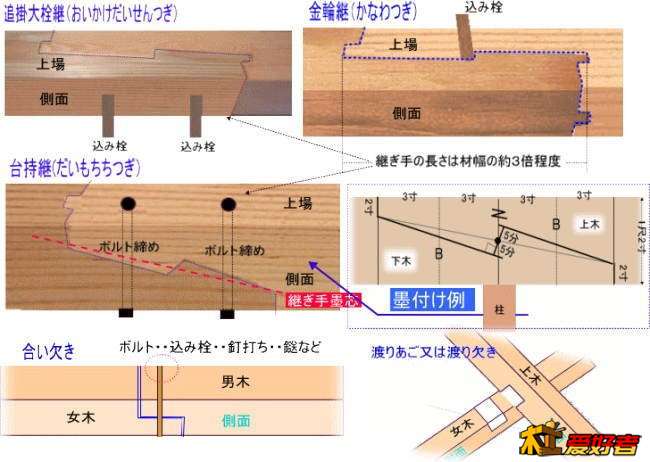

这种结构用在木料不够长对接
/ N$ r6 i. Z5 j目前没有见过那种接法比这个好的

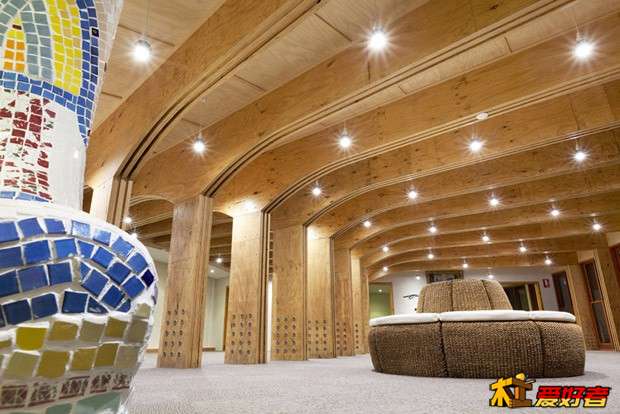

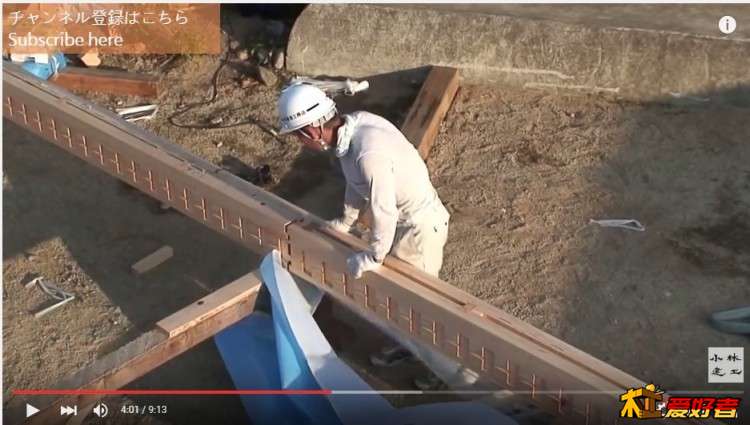

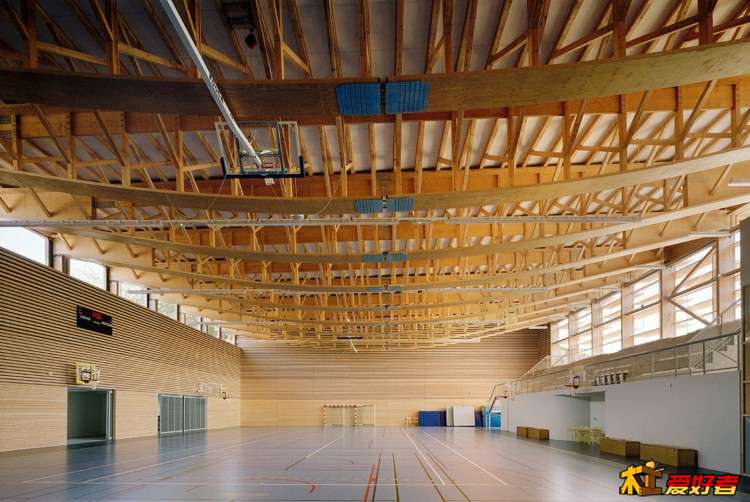

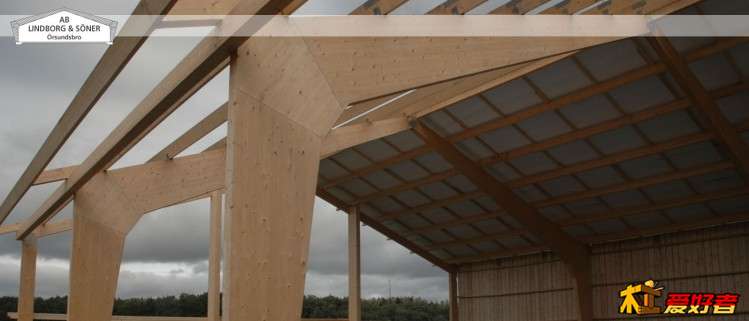

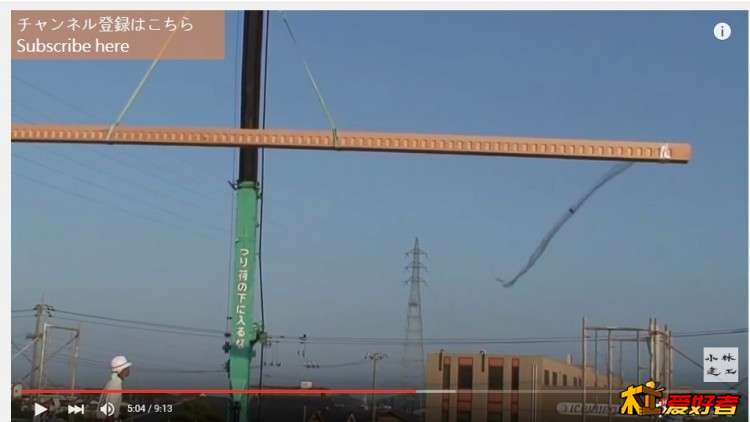

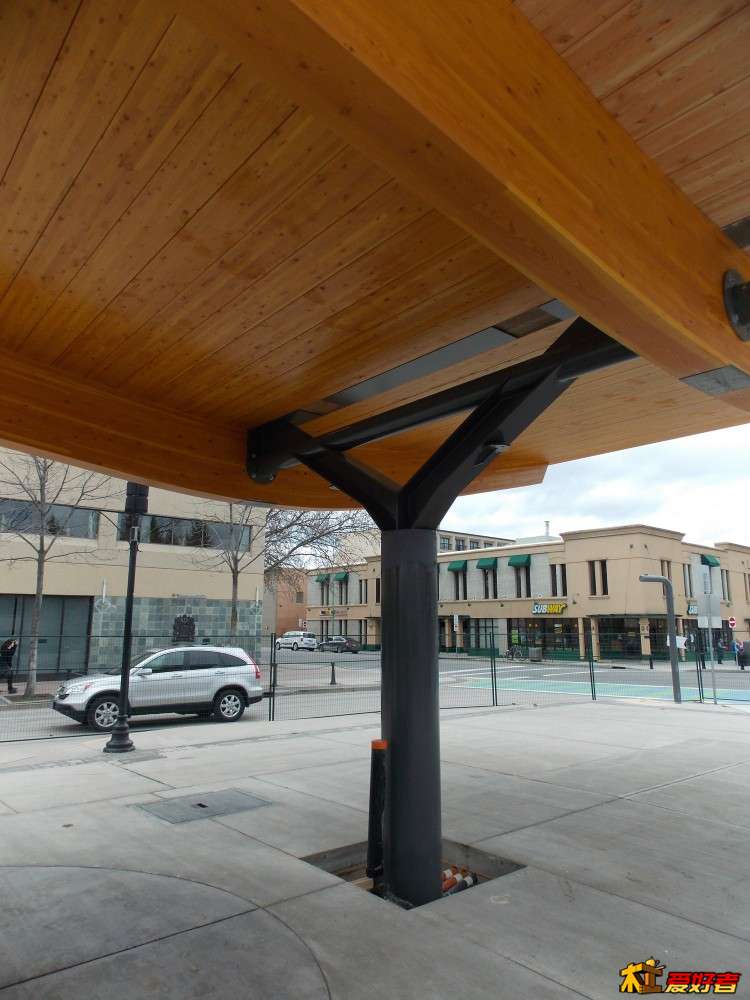

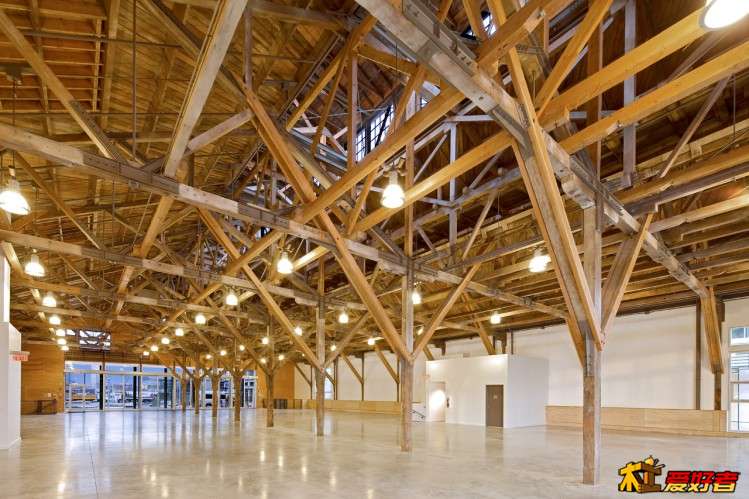

你貼的這個， 改進下，橫斷向交接改成齒狀咬合是比照片裡更好的辦法，但是從個人態度上講，我覺得重木結構的多層錯位膠合才是最可靠的方法。
+ m( Q5 x; L9 @8 H: u$ T

7 b6 i3 C- ?2 w3 G- W6 g

7 ]  A: d9 i6 Z9 {2 Y' F
# G5 _) d3 |8 b% e2 f7 L3 Z' t( ~

gonefishing

少看到有横梁上做榫卯的，做这个榫卯也不少时间。估计必须得省，也不须太注重强度的情况下才这样弄。见过一个以前的老仓库，混合结构，主横梁用截面400*400的方子，甚至都不做榫卯，直接用大型铁码钉接合。

roselobe

很实用

mfkgg

过去做外建活的时候，都是这种接法，强度很好。房梁承受的是拉力而不是压力。

ak99519

一眼就看成木投降了，

木投缘

ak99519 发表于 2015-9-28 07:50
一眼就看成木投降了，

哈哈。。。
. ^: N. T; }4 N1 K+ r1 ^木头见到我就投降
+ R; Z& j9 M* s  t$ v- `1 W

fullzzone

16楼的贴图很震撼 感谢分享 谢谢 学习了

刨花工场

不错！！！在压力承受范围内是个不错的选择，还方便拆卸

feiyud

无奈之举，圈椅不都是这么接的吗？

backchangwindy

学习了学习了

cherielanger

芬兰的木屋都是这么链接的

楞恣儿

这种接法要考虑受力方向

fucuilin

这榫不可能这样简单，仔细看了中间没有穿钉，匠人敢这样做就有过人的地方。个人认为这榫是带斜度的，从上面打下来到下平正好严，不用一钉把料能接成这样，牛人一个。
