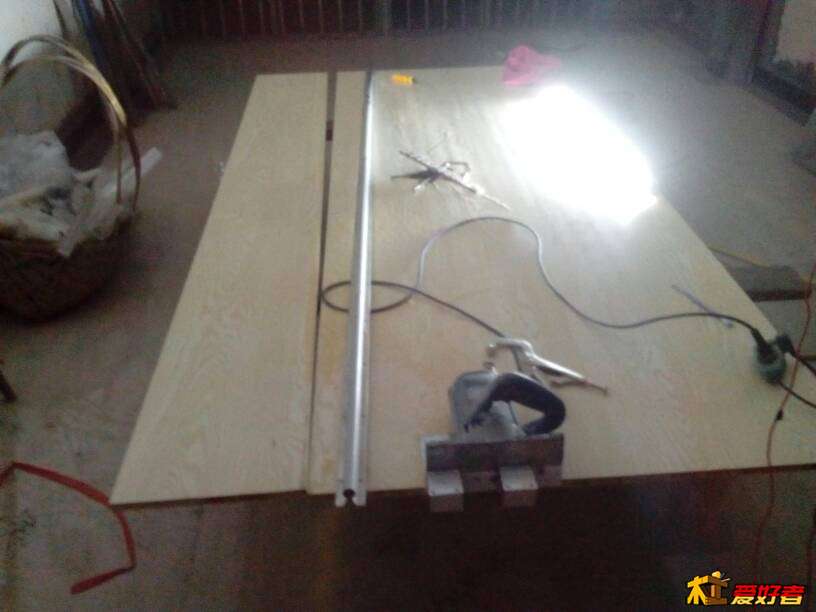

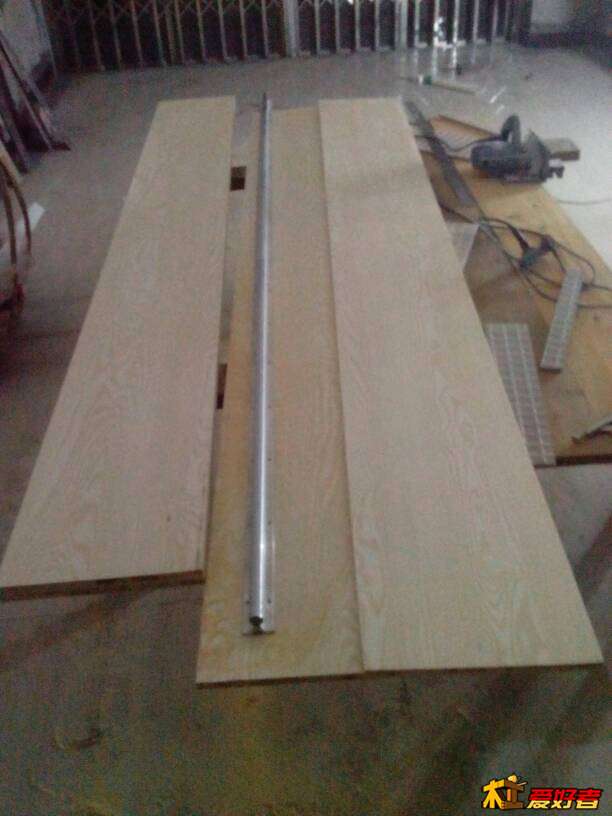

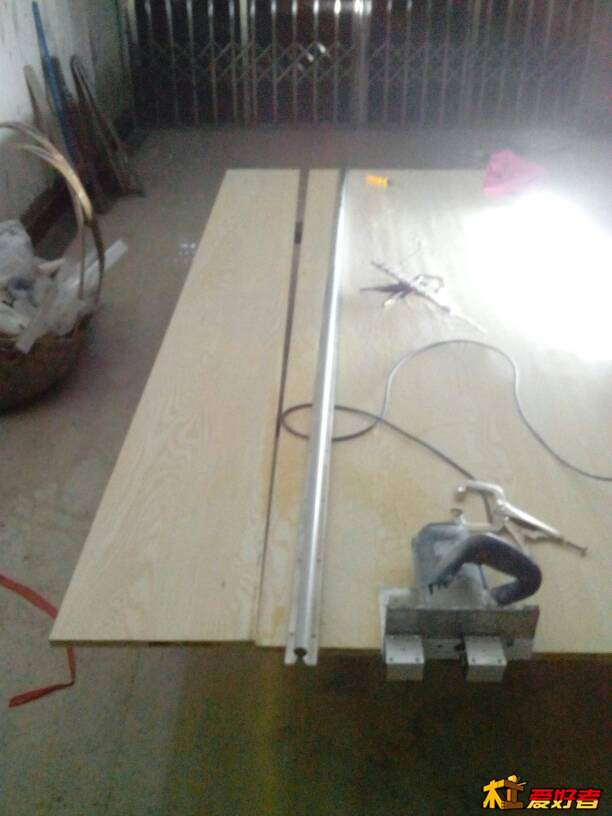

今天做好的滑动导轨

xl2125075 · 发表于 2015-9-29 22:44:18

一根不行用两根做成平行的，像车床一样效果应该好一点

aaron2015 · 发表于 2015-9-29 23:08:50

两根不方便.底下加一块5公分免漆板用螺丝固定不知行不行？

aaron2015 · 发表于 2015-9-29 23:09:37

欧阳大仙发表于 2015-9-29 18:10
`: T/ O9 Y$ S建议您割一片15Cm左右宽免漆板直边，将滑轨固定到免漆板的直边上。

有这个想法

telma · 发表于 2015-10-13 01:28:50

恕我直言，请别赌气。不满你说，我是专业搞木工设备设计的，看了你的东西只能说是DIY创作，没有实际用途，结论是肯定的——不成功。
依据：1. 首先楼上有告知了理由，说的很对，你不固定导轨你就根本无法推直，肯定是推了一半就开始跑偏了，跑偏的后果就是锯出来的不是一条直线；
2. 就算你固定了导轨，但是你看看你的锯片不可能是垂直的，因为所用的滑块都是有很大间隙的，特别是这种半开放式的光轴滑块间隙更大，造成的结果就是你的锯子是可随时上下摆动的，也就造成根据你的推力大小、人站的位置和推力的方向，你的锯片一会垂直一会偏斜，所以你锯出来的切口肯定不是一个方向水平垂直的，严重时会是斜面；
3.如果裁大板你一次是无法从这头到那头一气呵成，中途必然停顿，但是由于你的导轨游动间隙的缺陷，必然会因为你改变了推力的微小方向，导致锯片在停顿处形成一个摆动，你的锯口就会留下一个明显的坑洼换刀痕迹，硬伤很难修补，除非你用刨子重头到尾再刨一遍切口才能保证一个平面；
4.正如楼上说的，你的导轨是铝托导轨，而上面的光轴应该是45#镀铬钢，长度又长非常重的，自身的重量轻而易举的就可以把托架压弯，所以在你没有任何保护措施的情况下，用不了多久它自身就会变形弯曲，更何况你还要人为的施加推力，它不变形才怪，不信你可以或请一个设计工程师给你做一个材料导轨+人为推力的应力测试，我专门做过这方面的计算测试，就连固定在铝型材上都不行，测试结果变形非常严重根本无法使用；
5. ..... 6......7.....还有好多条，就不一一给你再说了，这又不是开学术讨论会，呵呵！
总而言之，如果单单这样使用肯定是不行滴——呵呵呵！

telma · 发表于 2015-10-13 02:11:31

刚才我说了一大通对你打击不小吧，呵呵，别灰心，有这种DIY精神就是好的。如果你一定要这样使用，也不是没有办法解决，我就再给你提几条好的建议吧，算是对你刚才否定的补偿吧。哈哈哈！
1. 将导轨至于矩型材之上，记住如果你没有粗的型材也要放在一个能撑住50Kg（除了导轨和锯子的重量，还有你的身体推力）的硬体上，但是你这个也做不到那就只有把支撑导轨的物件与导轨水平落地，绝不能悬在空中；
2. 将一根导轨变成两根，做一个托盘，放在两边导轨之间，托盘之上再放锯子，这样做的目的是能起到改善锯片的垂直度和稳定性；
3.滑块的连接你也做错了，不应在光轴滑块的侧面悬挂固定锯子，因为滑块是铝质的，在上面攻的丝扣根本不能承受重力的（你的重力是横切力仅靠几牙丝扣的螺纹受力），否则很快就会滑扣。正确的使用方法是将托盘在原滑块的顶面已有的丝扣上打孔连接，因为是上面的压力，重力是通过上下压力传导到整个滑块轴承上的，所以上面的丝扣并不吃力，仅仅是起到固定物体不移位的作用；
4. 切割的时候除了要固定导轨外，还一定要想办法固定板材，只有固定了导轨和板材，导轨才能发挥出作用，否则还是没有用处的；
5.锯片的高度问题，由于你抬高了锯子的固定点，所以你的锯子就不能水平在托盘上了，因此你的托盘必须设计成凹型的，锯子做在凹地里，只有这样你的锯片才能锯到板子。
6....7....8....其他的也就不说了，希望我的建议对你能有所帮助，祝你好运+成功！

aaron2015 · 发表于 2015-10-19 19:47:31

说了那么多真的辛苦你了，你的建议我会考虑的

aaron2015 · 发表于 2015-10-19 20:32:04

telma 发表于 2015-10-13 02:11 ! o. G& Q" @+ Y
刚才我说了一大通对你打击不小吧，呵呵，别灰心，有这种DIY精神就是好的。如果你一定要这样使用，也不是没 ...

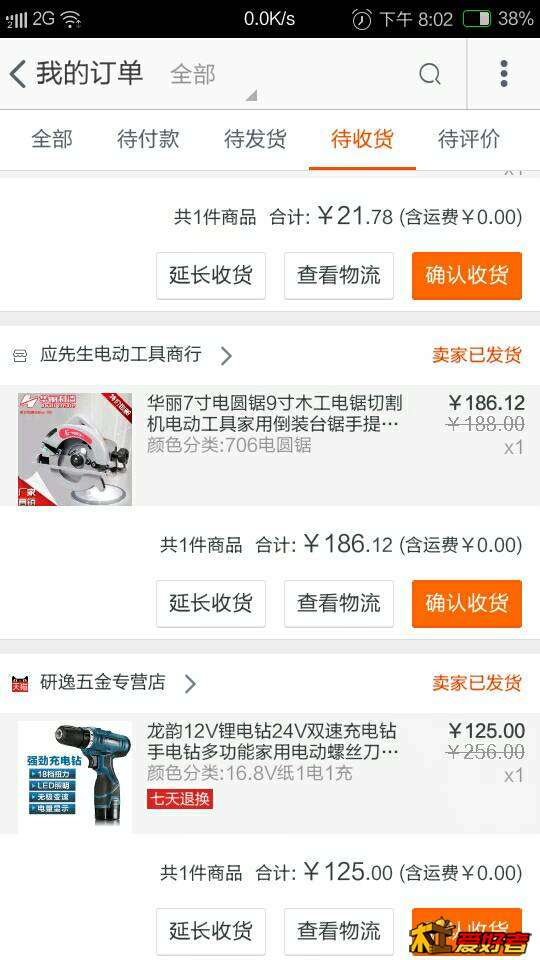

在等几天吧，几天后板材和电圆锯都回来了，行不行要试过才知道，但我认为我的想法应该开大板一点问题没有，说实话我不是专业的木工，而是一名实实在在的电工，只是老爸买了一套房没多余的钱装修，除了铺地板和刮灰其它就只能自己做了，从刚开始的水电，瓷砖橱柜，和集成天花吊顶都是自己亲手做，不懂的就网上找资料，问前辈，木工其实对我来说算是最难的一个项目了，自己也没把握能不能做得出来，木工就是因为怕板开不直，所以就想到了做这样一个轨没想到大家反应这么强烈，现在又买了个电圆锯准备倒装备用，其实也没什么打击不打击的，行就行，不行拉倒，反正过几天电圆锯到货试试就知道了

radioham · 发表于 2015-10-19 22:07:05

楼主别灰心，diy 就是实践。导轨唯一就是不方便。框量什么的都是理论，就一靠山照样开板子。坛子里找找靠山做法，比导轨简单好用。

aaron2015 · 发表于 2015-10-19 22:13:19

radioham 发表于 2015-10-19 22:07 / J' d( U+ S) e/ m* W
楼主别灰心，diy 就是实践。导轨唯一就是不方便。框量什么的都是理论，就一靠山照样开板子。坛子里找找靠山 ...

我觉得唯一不足就是不方便

zhuzijun1 · 发表于 2015-10-20 14:03:30

没看懂，能拉多宽的板？

aaron2015 · 发表于 2015-10-20 15:45:56

zhuzijun1 发表于 2015-10-20 14:03
! A) z' k- ^7 ~) Z5 d没看懂，能拉多宽的板？

能开2.4米的板

aaron2015 · 发表于 2015-10-23 19:37:28

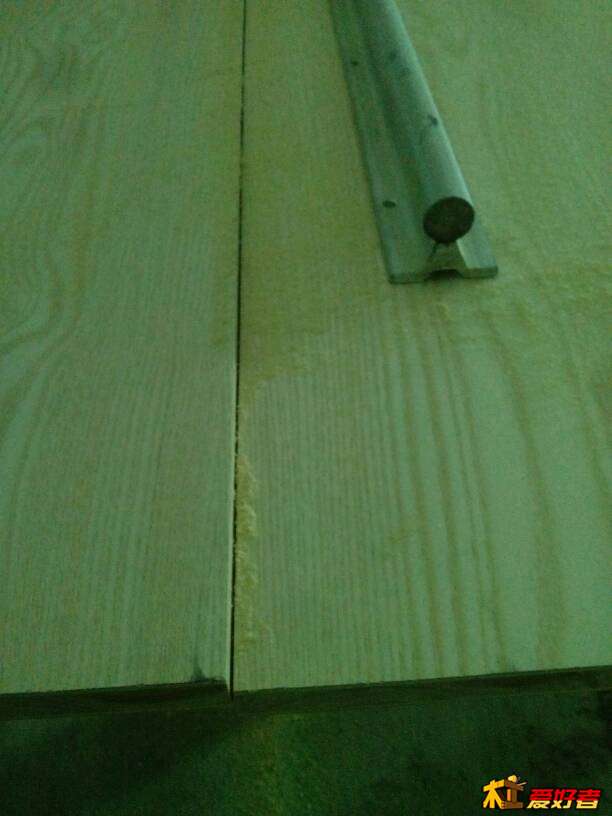

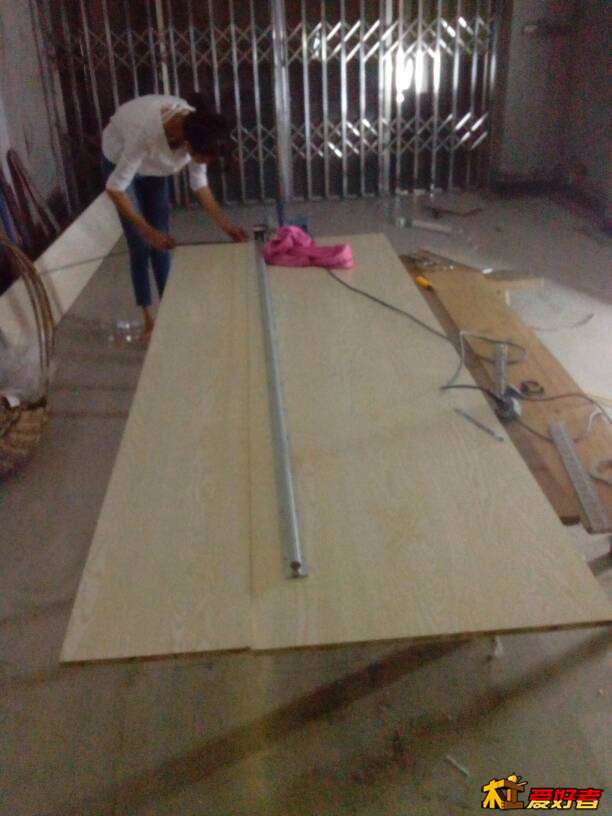

今天开大板试了，开大板一点问题都没有，就是不好固定会有一走位，差2个毫米，要想办法固定才行

yeskai · 发表于 2015-10-29 15:34:24

我也打算D一个

aaron2015 · 发表于 2015-10-29 18:07:59

yeskai 发表于 2015-10-29 15:34
( R0 a0 B- H- y+ u! |我也打算D一个

试试，一起共同改进

捱多年 · 发表于 2015-10-29 19:48:24

轨道安装在一100mm宽4mm厚左右的铁板上就没问题了，误差能在0.5mm内
