我的手电刨改“小压刨”

血仍未冷

手刨太累，手电刨难掌握！
想要用手电刨刨几根相同尺寸的木方没一定时间的练习估摸是搞不定的。

难道非弄个压刨不可，家里既不装修，又不拼版的，再说工具也添置不少了
就刨几根木头整这么大动静的家伙放家里，
别说老婆、邻居会有意见，自己想想也有点夸张。
还是把手头的工具充分利用起来再说，

总结了一下，手电刨使用难，主要是两方面的问题要解决：
1、 移动刨削时电刨刨刀和木料之间保持水平
2、 刨削时深度的把握

一番构思以后开始我的手电刨改装行动，
主要思路就是在刨刀处设置控制左右平衡和定高的装置
接着就是看图说话了

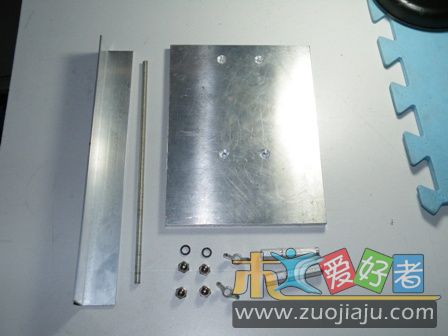

主要改装材料一览：
铝板1块、6mm丝杆1截、角铝1根、铝长螺母2个、
手拧螺母2个、弹簧垫片、带帽螺母

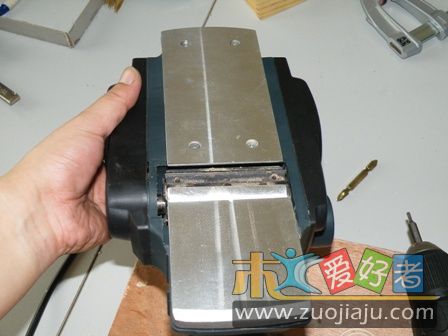

原电刨底板，后底板4个螺丝固定在机身上

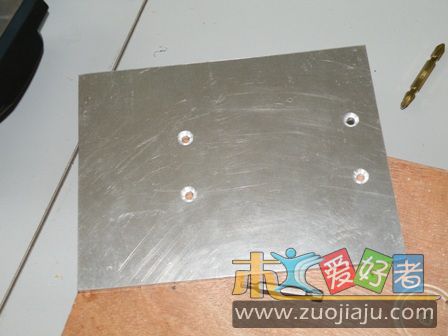

加大底板，购买相同厚度的铝板，重新制作后底板，开好孔。
（底板加大后，以后如要侧装也方便）

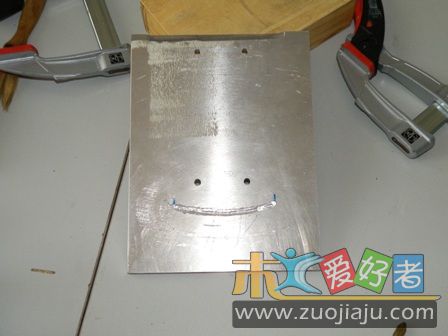

用砂带机磨出刨刀处的圆弧、
电刨后部圆弧型有突出部分，用旋转锉磨凹

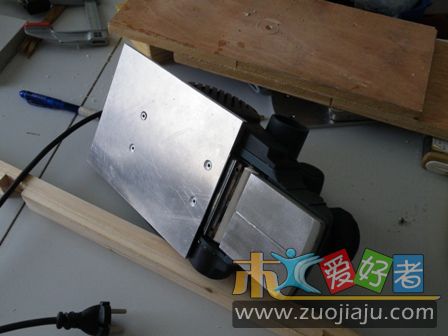

底板装好的样子

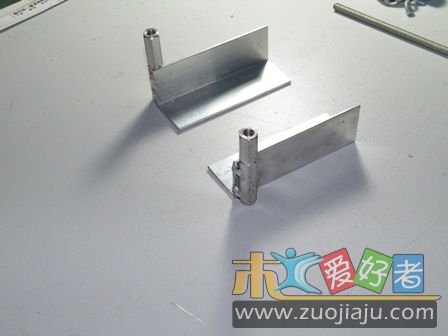

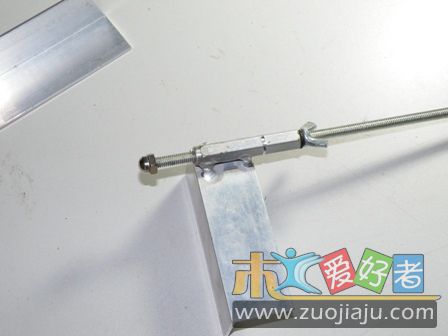

接着就是支架制作，角铝一头上焊上长螺母



定高装置全貌

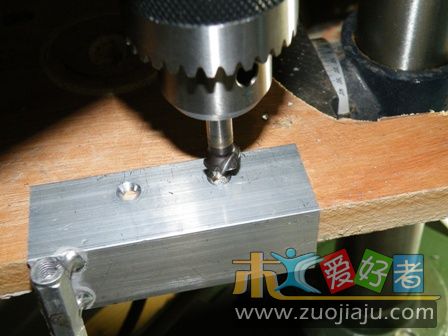

角铝打通孔、沉孔

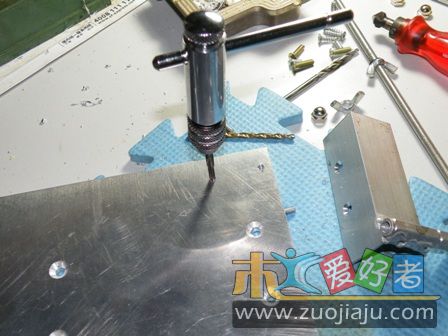

底板相应位置打孔、攻丝

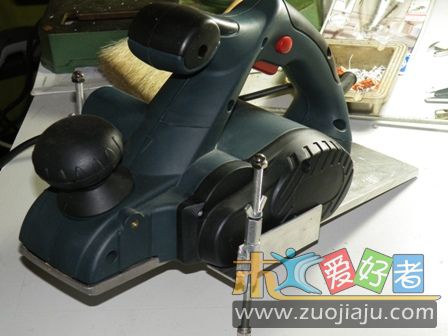

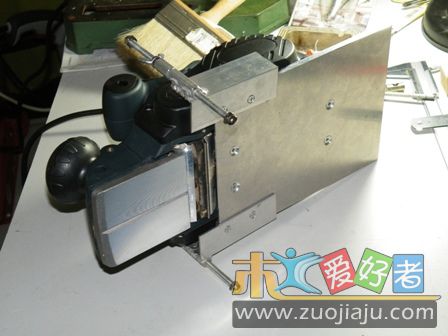

两侧安装完毕


正面图

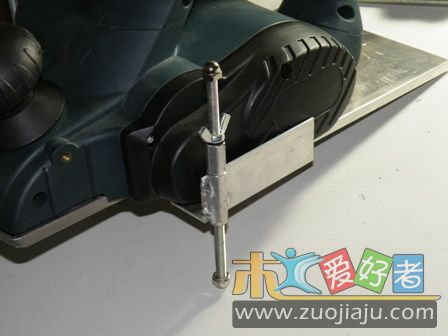

支架细节，
作用通过旋转两侧丝杠控制电刨悬空高度，也就是刨刀离台面高度

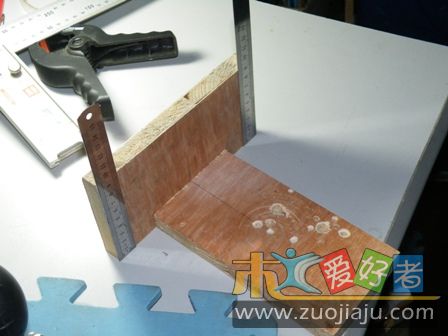

为方便高度测量，制作了一个相应的高度尺

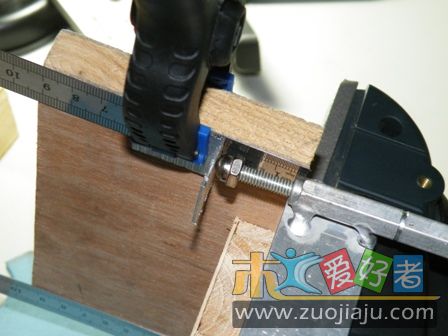

定高时，高度尺贴紧电刨后底板，

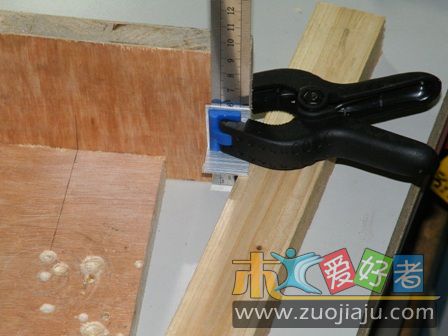

用角铝夹在指定位置，旋转丝杆到位
再用手拧螺母并紧，以免工作时松动

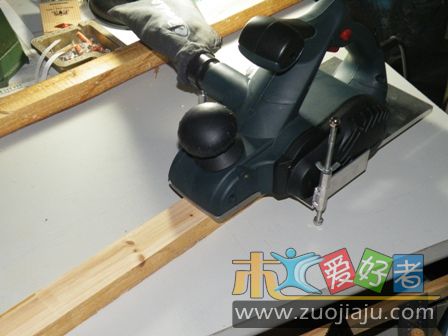

使用情况，走几遍，
木料刨到指定高度后刨刀便接触不到木料


最后出来木料高度与起始设定高度一致

至此一个刨宽100mm左右，刨高在100mm以上的手动“小压刨”原型机出炉了

来自深山

这样的两点限位，好象真的可以啊。

黄花梨

有刨光效果图么

时光的纹理

先顶后看！老兄高手啊！

背着房子流浪

这个就看清楚了

不过对木方的宽度就有限制了

血仍未冷

有刨光效果图么
黄花梨 发表于 2009-8-6 23:26

谢谢老兄加分，刨光效果既电刨刨光效果

来自深山

谢谢老兄加分，刨光效果既电刨刨光效果
血仍未冷 发表于 2009-8-6 23:33

我们要的效果是一块长方体。
看您的误差是多少。

军征

高手

kander

非常好，不过这个只能刨小料，能不能再改进一下，变大压刨。如用横向滑杆。

血仍未冷

我们要的效果是一块长方体。
看您的误差是多少。
来自深山 发表于 2009-8-6 23:37

电刨底板（刨刀）两边悬空高度是一致的

jiaoliu007

挺好的创意，一定要顶

血仍未冷

非常好，不过这个只能刨小料，能不能再改进一下，变大压刨。如用横向滑杆。
kander 发表于 2009-8-6 23:37

装滑竿可能位置不够，
这个方式改装，刨刀宽度决定刨削宽度的

qwert8mg

{:1_273:}，做小东西好用，不过焊铝估计没多少人能搞得了

血仍未冷

{:1_273:}，做小东西好用，不过焊铝估计没多少人能搞得了
qwert8mg 发表于 2009-8-6 23:53

焊铝不是自己搞的，拿到加工店里2-3分钟就好了

同个梦想

LZ 高手啊
