[更新补充]DIY 2种不同原理的电动工具降速装置+充电起子供电器，有电路图

太阳鱼 · 发表于 2006-12-26 10:48:15

:smile谈几种电动工具降速装置+充电起子充电时也可以照常使用

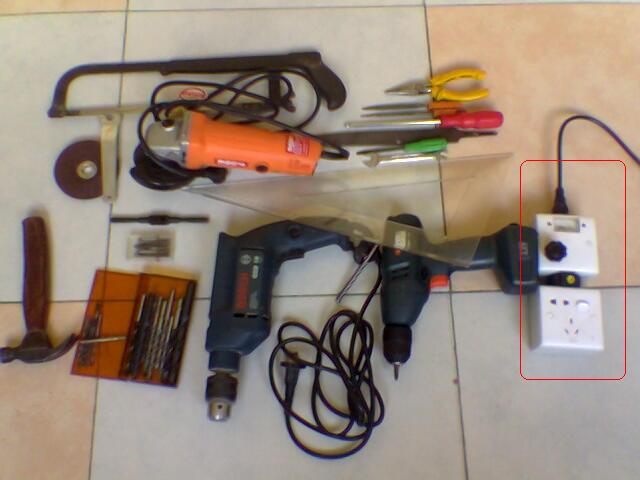

家中工具有限，如能一机多用，既方便又省钱。买来的电动工具一般都设计成最大工作状态，而我们使用时往往没必要对所有被加工材料都用这么高的转数。例如Bosch等云石机说明书上说不能锯木材，由于转速过快，装上木材锯片锯木材时容易糊，也感觉危险。云石机降速了可以当圆锯使用。曲线锯锯夹板也有类似的问题，电压降低1/3左右切割效率更高。再比如，想用角磨机干点细活，却一碰就火星四射。材料允许的情况下，电动工具降速使用优点多多：寿命延长、更精确、噪音低、扬尘少……

1. 电子调速器

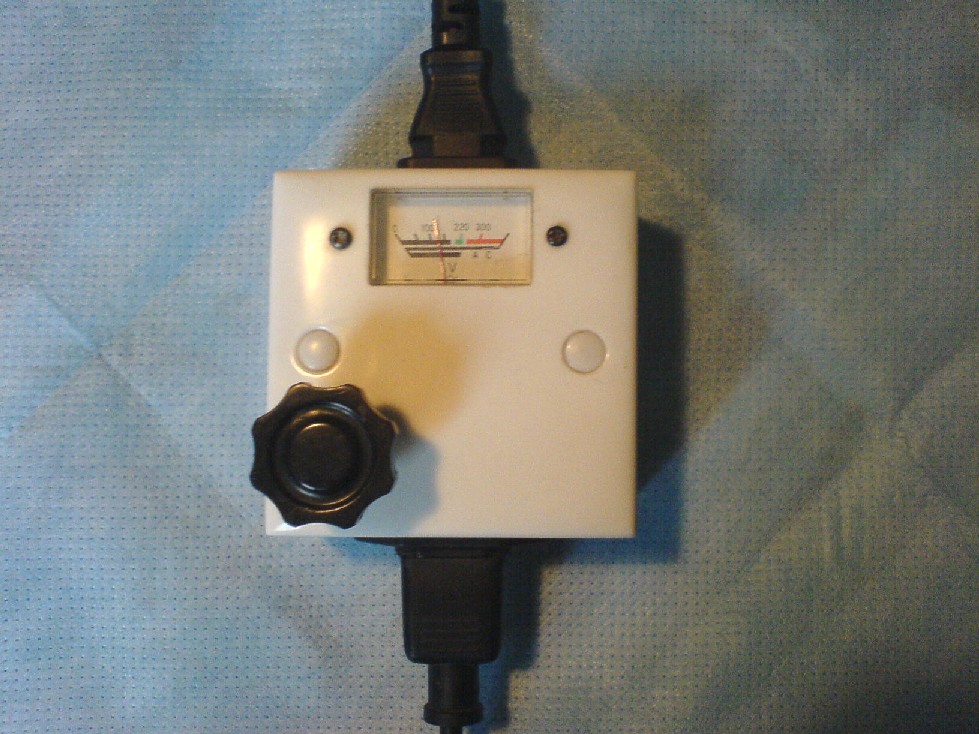

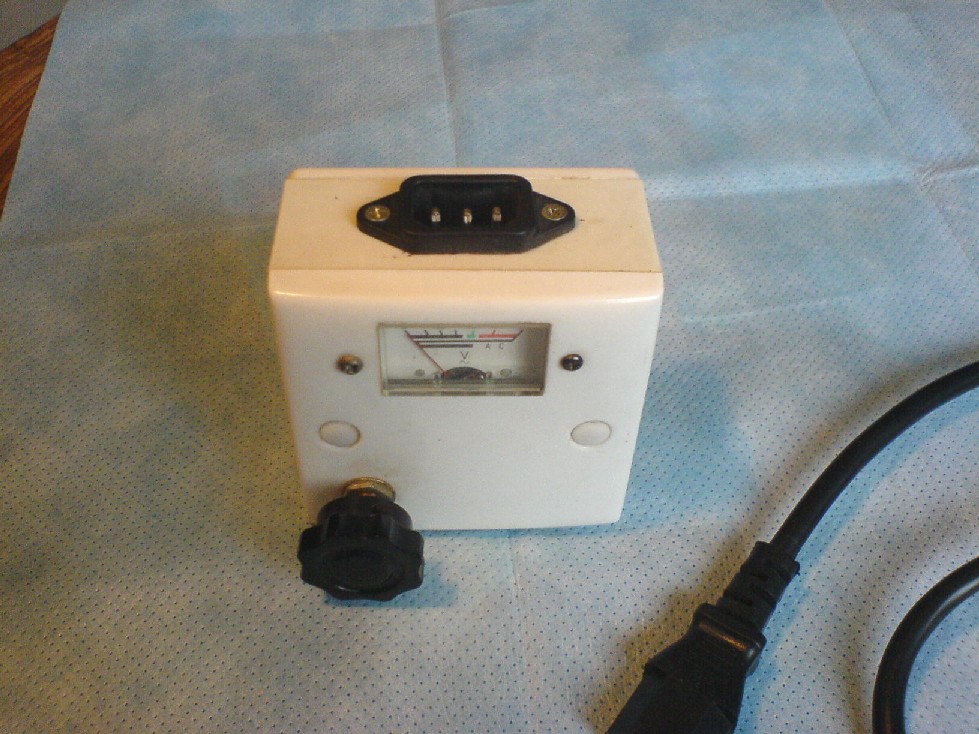

当然可以使用电子调速器，原理是利用双向晶闸管（可控硅）调节交流电的导通角，使得平均有效电压下降。注意电机启动电流很大，一定要选用额定电流足够大的晶闸管并且要串联大大低于其额定电流的保险管，还应采用适合感性负载的电路。优点是无级变速，体积小重量轻价格便宜，缺点是因为交流电导通角被切割，输出具有高频谐波的特点，遇到感性负载有效电流低，输出电压低时（如几十伏）电机启动力差甚至不能启动。所以在设计时起步电压不能太低，100伏还是可靠的，最容易的方法是：调试时带一个假负载，可以用一个浴霸灯泡，试好了再确定W的数值（可以在其两端并联电阻）。
2. 变压器

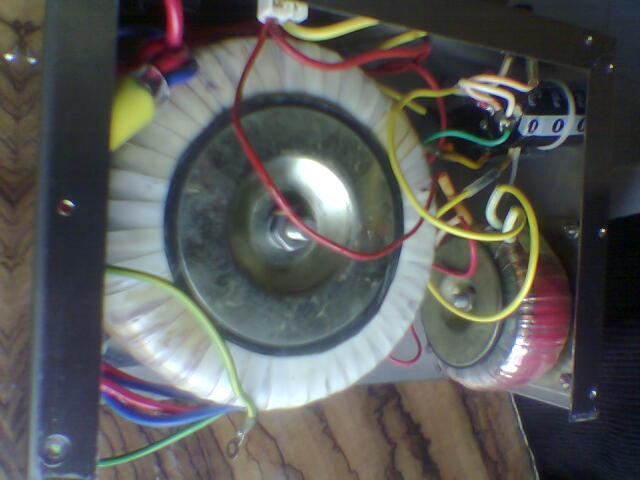

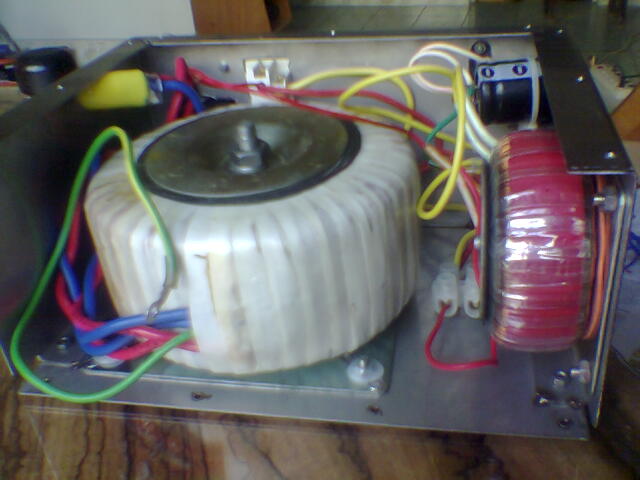

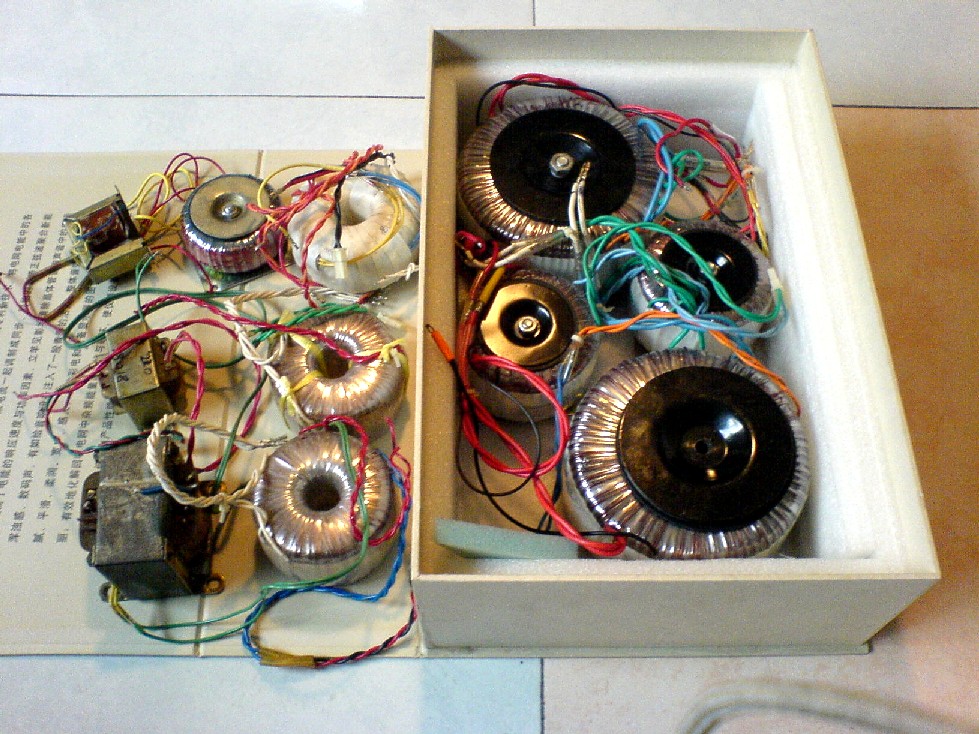

其实最简单的方法就是利用变压器（当然要有足够大的功率储备），串激直流电机本身适应电压范围很宽，转数低时自感电动势也低，电流并不是随电压按比例下降的，所以扭矩的降低要少于转数的降低，电机可以处在正常运转状态。这次用了Hi-Fi功放淘汰下来的400W，35V×2得到次级电压35，70V，用两个还可以有105，140V。国外比国内在更多用电场所使用隔离变压器以减少触电，我们利用变压器降压调速有异曲同工之妙，不过如果同时接触两极就不安全了甚至触电保护器也没用。连续调压的自耦变压器安全状况正相反的。后者缺点是电压不可连续调，需要多个变压器，昂贵笨重，比如：角磨机￥100，电钻￥490，云石机￥420，而最贵的就是变压器400W两个+不锈钢机箱〉￥500。当然我个人是有好几个闲置的，不用也是浪费。

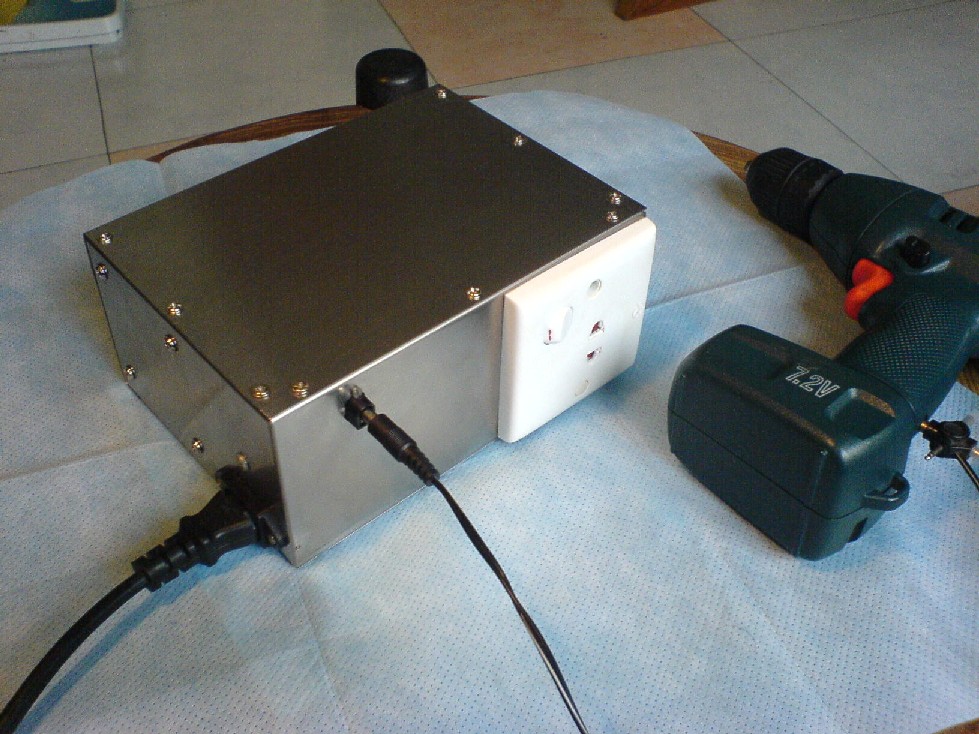

小的变压器12W9V经35A全桥整流4700μF滤波供给充电起子，成为充电供电两用，充电时也可以照常使用
3.直流开关电源

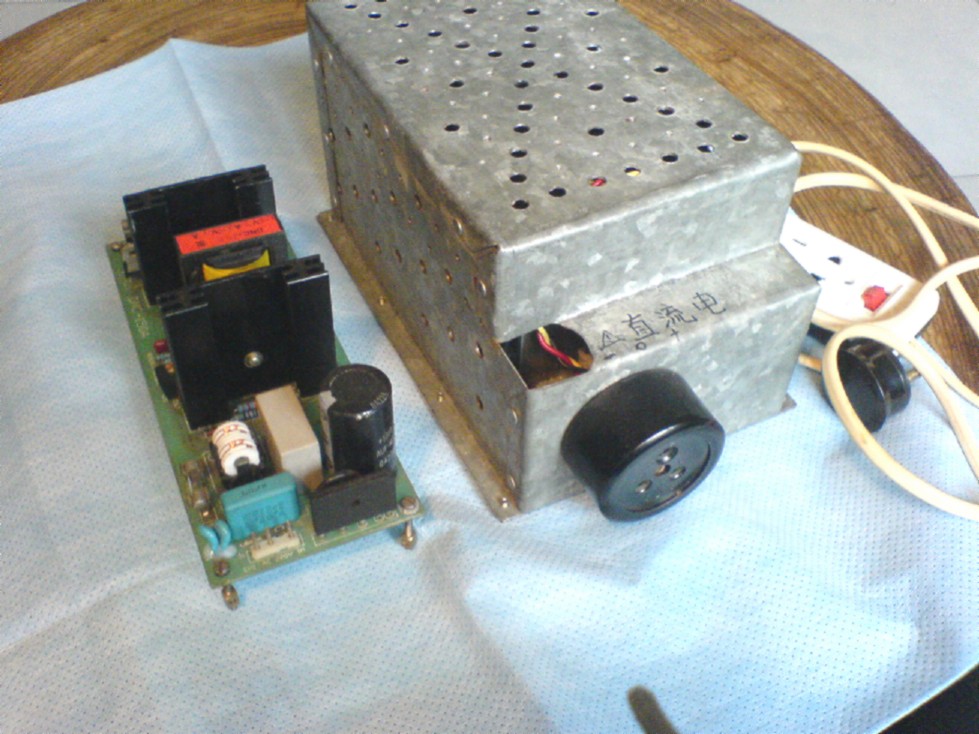

我有时就用10A音响专用高速开关电源驱动各种直流电机的电动工具（大材小用）。只要有足够的额定功率，就可以做到低速而动力强劲，有限流保护；缺点是价格较贵，如损坏不易修理。一定要搞清楚你的电动工具是交流电机还是直流电机，否则后果很严重！

众所周知直流电驱动直流电机扭矩大，为何不在方法2整流滤波呢？正要提醒大家：如果触电在相同的电压下直流电对人致死致残远远多于交流电！不信弄几只老鼠试试。
不管你怎么玩儿，一定要弄明白了再干，不能胡整
本人才疏学浅，请多多指正

[ 本帖最后由太阳鱼于 2007-1-1 15:05 编辑 ]

alin999 · 发表于 2006-12-26 10:59:35

用市售电风扇调速器不行吗

太阳鱼 · 发表于 2006-12-26 11:07:03

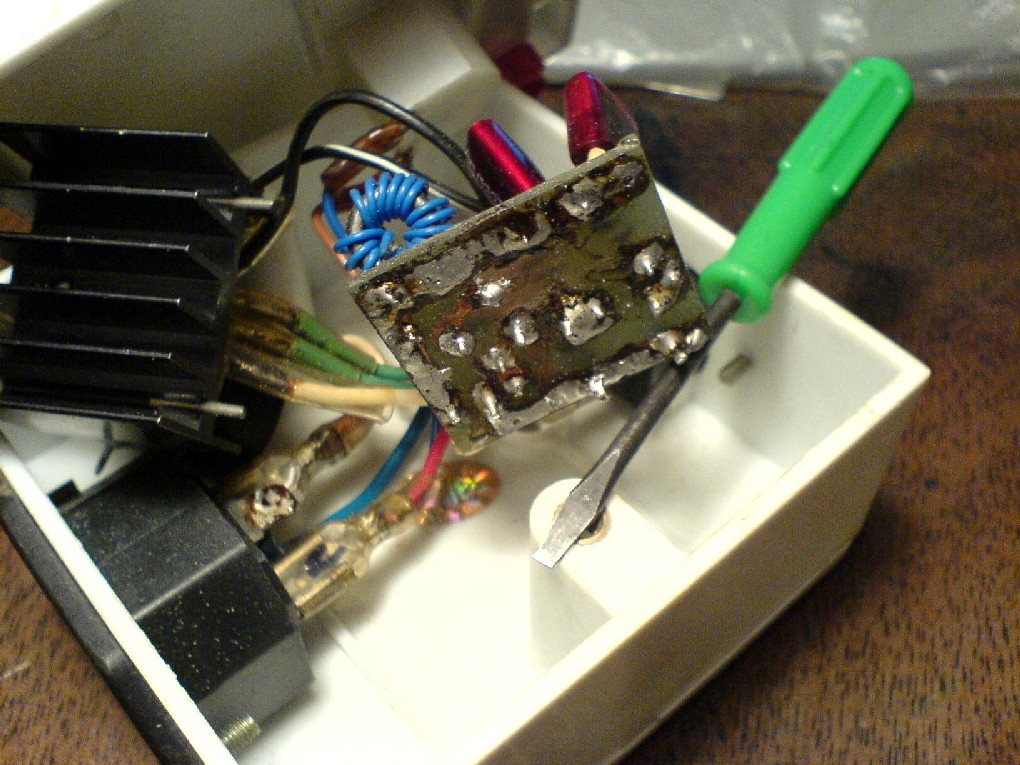

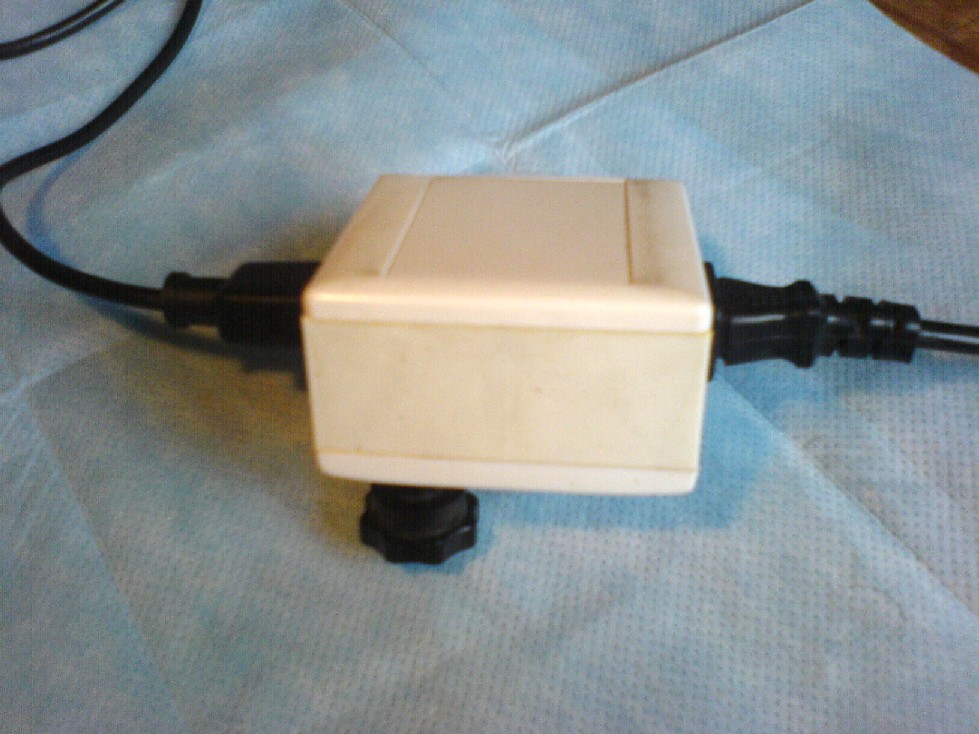

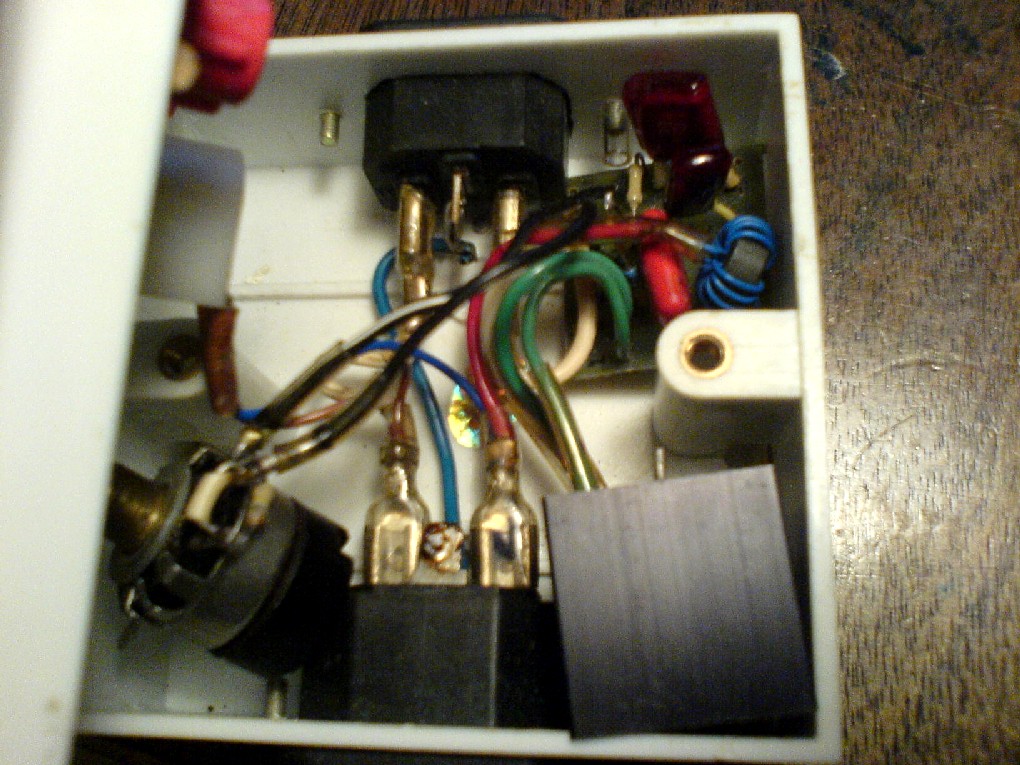

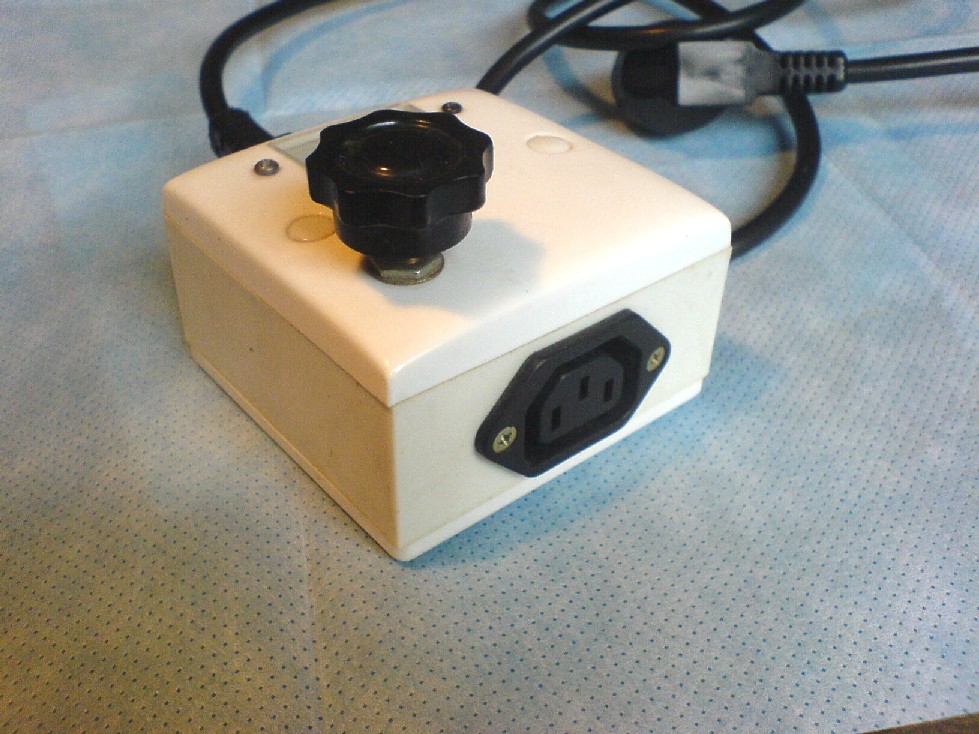

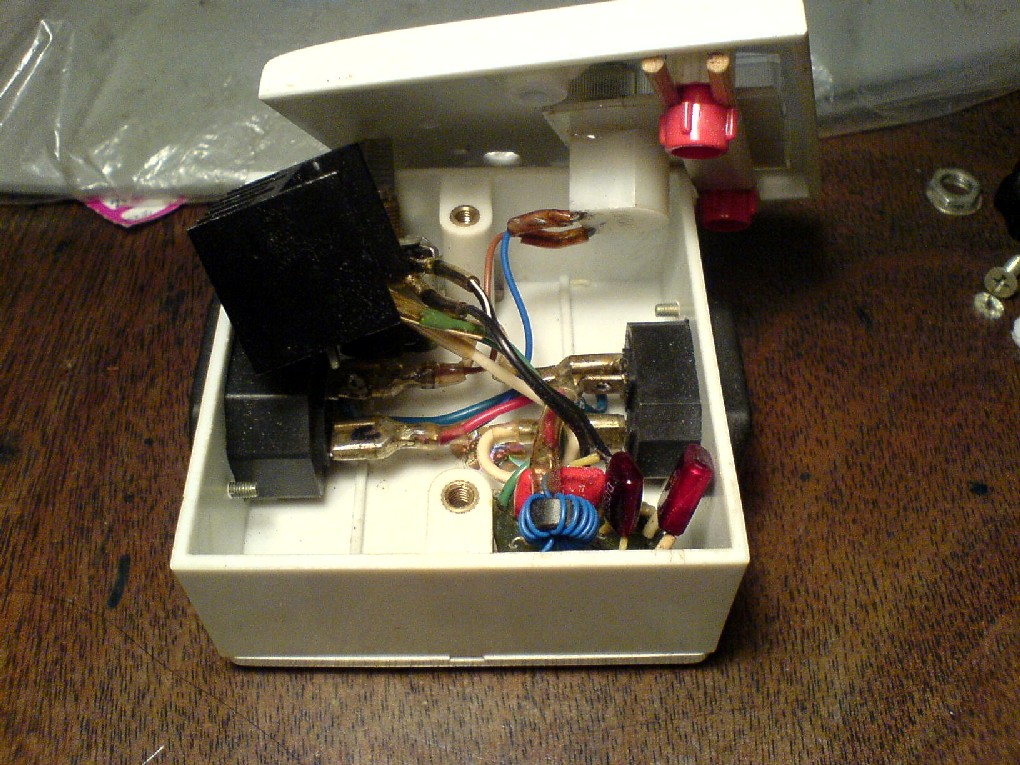

市售电风扇调速器功率可能不够大，用大电钻时烧过，我现在用的是30A可控硅:不好意思，图的次序有点乱confused

[ 本帖最后由太阳鱼于 2006-12-26 11:14 编辑 ]

发烧狂人 · 发表于 2006-12-26 11:50:30

同道中人啊,我用的是BT139 16A的双向可控硅,加保护电路(原来也莫名其妙的烧过管子,现在可靠性非常高),用在各种工具中,更觉方便.

[ 本帖最后由发烧狂人于 2007-11-6 07:20 编辑 ]

太阳鱼 · 发表于 2006-12-26 13:54:40

已看过大作，我喜欢按规矩做事，注意绝缘与阻燃。我这个用了2年无故障，如前所说，启动力弱：因为交流电导通角被切割，输出具有高频谐波的特点，遇到感性负载有效电流低，所以我在几十伏的时候更喜欢用变压器

[ 本帖最后由太阳鱼于 2006-12-26 13:56 编辑 ]

panxiaosen · 发表于 2006-12-26 16:43:30

自己动手，丰衣足食。。。。

ctrlbreak · 发表于 2006-12-26 17:49:13

有没有办法制作一个直流供电设备，现在我买的几个充电工具的电池太不经用了，迫切需要一个直流供电设备，要求18V的输出，输出电流应该30A以上吧。

大米饭 · 发表于 2006-12-26 19:08:46

超人!

太阳鱼 · 发表于 2006-12-26 21:04:24

订做一个500W的环形变压器[内阻低]吧！输出电压按你所需，整流滤波后就可使用，一般电子市场有这样的摊子，北京：[平安里就有]。

发烧狂人 · 发表于 2006-12-26 22:01:27

原帖由 太阳鱼 于 2006-12-26 21:04 发表
订做一个500W的环形变压器吧！输出电压按你所需，整流滤波后就可使用，一般电子市场有这样的摊子，北京：。

是啊,用30A 全桥整流,加15000UF,不过加个电阻放电,否则断电后电火花吓死人的

wadukun · 发表于 2006-12-27 20:59:11

电动工具也不能一概以降压来使用，工具有一个使用的功率要求，在使用功率一定的情况下，低压供电会引起电流增大，发热增加，对工具不利，一般电动工具都使用串励电机，这和一般的同步或异步电机不同，其转速，电流都随负载而变化，变压调速只是一种简单的方法，现在用脉宽调制来变速的用法很多，当然成本高得多，
电动工具用途不同，有的是靠转矩。有的是靠高速，不能一概而论，
电钻，电锤，抛光机，多用途的机器，可调速的较多，而像园锯，切割机，打磨机一般不调速

ctrlbreak · 发表于 2006-12-28 13:22:20

原帖由 太阳鱼 于 2006-12-26 21:04 发表
订做一个500W的环形变压器吧！输出电压按你所需，整流滤波后就可使用，一般电子市场有这样的摊子，北京：。

有没有电路图呀，我大学时电子线路没有学好。

太阳鱼 · 发表于 2006-12-28 21:59:31

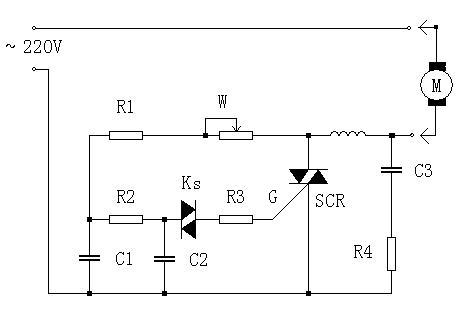

为了感谢各位DX支持，用windowsBMP画图板刚刚绘制了电路图。这是我个人经过断断续续十几年制作此类电路总结出这些元件数值比较安全可靠而且比较便宜，电路板简单，如果没有三氯化铁，用刀刻也行
SCR: 双向晶闸管（可控硅）G:控制极
Ks:双向二极管，当两端电压达到50V左右就会导通
C1,C2=0.033μF/400V
C3=0.05~0.1μF/1000V
W=470K
R1=1K
R2=2.8K
R3=150Ω
R4=100Ω
别忘了装个保险，如5A.双向晶闸管加个散热器

[ 本帖最后由太阳鱼于 2007-1-1 15:09 编辑 ]

太阳鱼 · 发表于 2006-12-28 22:53:53

谢谢wadukun所言颇为经典。我也不赞成这东西滥用。我的本意是说DIYer往往要一机多用，如果对于不同材料都是原速并不科学。至于用何种工具加工何种材料用何种电压……的确要很多经验，交流电机不能降很多。以前试图做一个脚踏控制电子调速，起点是110v,可惜没时间，没做完。云石机换上木锯片锯木材时的确需要降速使用，否则会热得冒烟，例如薄杉木板、五合板我用过70v/400w变压器，加工小件很漂亮。在例如曲线锯锯上述木材，电压150v左右切割效率更高更容易掌控。:smile
