求帮助三项电机如何改成家用220V

zhhqy · 发表于 2015-9-11 18:11:52

电机0.5千瓦。牌子上标着Y接线方式。底座里面三根线。听请问怎样加电容改成家用220V，加几个电容，什么型号电容，怎样接线。越详细越好。只会说不会做的不来发言了，说改成三角加电容我也会说。问的是怎样去做。

榆中门户社区 · 发表于 2015-9-11 18:50:56

可以改要加电容器我滴也是改滴

，

锡钛镀锌 · 发表于 2015-9-11 18:53:42

首先，此电机应该有六个接线柱。分二排，毎排三个。

如果是这样，接着往下看。

原来是星形接法，应该是其中一排三个接线柱短接，另外一排三个接线柱各接一个相线。

改为三角形接法。

将原来的短接片拆下，一般会有三个短接片。
使用这三个短接片将二排各对应的接线柱短接，就像一个＂川＂字。

然后，其中之一接火线，第二个接零线，另外一个接电容的一端。电容的另外一端，也可接火线，也可接零线，只是电机转动方向相反。

榆中门户社区 · 发表于 2015-9-11 18:55:42

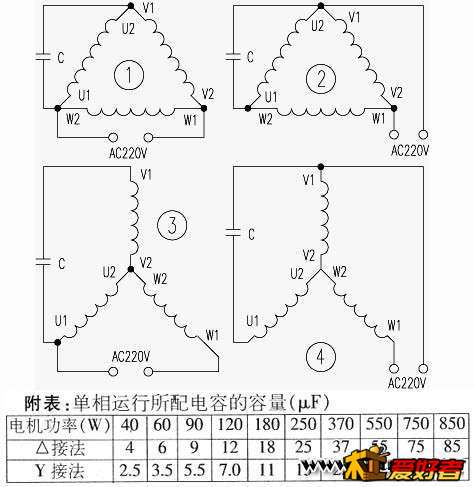

http://p4.so.qhimg.com/bdr/_240_/t01b06fe5f444f39a14.jpg

锡钛镀锌 · 发表于 2015-9-11 19:17:05

榆中门户社区发表于 2015-9-11 18:55
http://p4.so.qhimg.com/bdr/_240_/t01b06fe5f444f39a14.jpg

本电机只能用一个电容，因为没有离心开关。

1002539360 · 发表于 2015-9-11 21:52:06

哈哈，由于设计问题，建议不要改。也有两个电容的，一个启动，一个运行。

1002539360 · 发表于 2015-9-11 21:54:05

另外，380改220可以，但功率损耗太大。

1002539360 · 发表于 2015-9-11 21:56:07

损失至少50%

老曾 · 发表于 2015-9-11 22:39:39

无法张

疯狂de蜗牛 · 发表于 2015-9-11 22:54:13

据说购买一台变频器，可以解决380用220电的问题，就是稍微有点贵，但是用处很大。

zhhqy · 发表于 2015-9-12 00:33:04

三楼说的棒，详细

GXWANG188 · 发表于 2015-9-12 02:23:18

本帖最后由 GXWANG188 于 2015-9-12 08:15 编辑

1.380改220，不合适，功率因数改变了，容易发热发烫，转速也有问题，费电；
2.如果买变频器，还不如买一台同功率的220电动机，因为变频器价格比电动机贵；
3.你一定要坚持改，那么除了加电容器外，还需要加控制开关，因为你只需要人家讲如何加电容器，没有讲整个控制线路，所以，就不多此一举了。

qinhya · 发表于 2015-9-12 10:41:09

将380V的星型接法电机，接成三角形，在配一台3相220V的变频器，就很好了！

机械师DIY · 发表于 2015-9-12 11:07:41

本帖最后由机械师DIY 于 2015-9-12 11:09 编辑

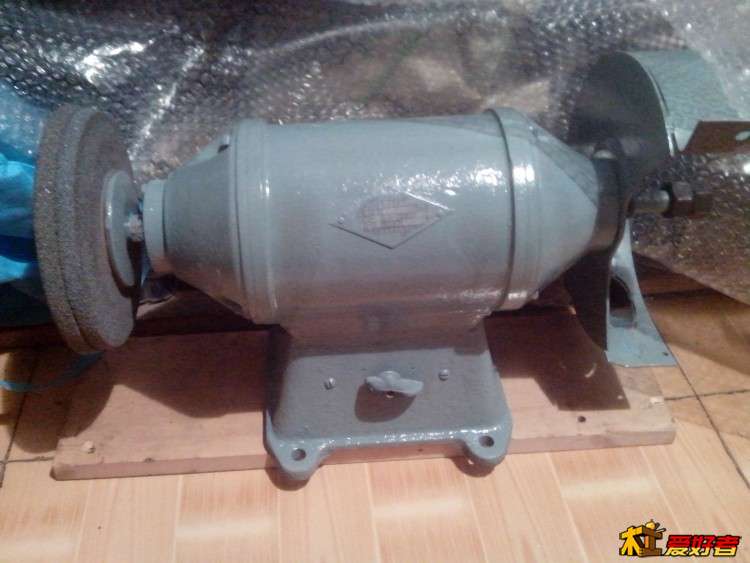

这种砂轮机基本是3线制的。也就是说是Y型接法。
一般改为220V使用，增加一电容就行。必须使用无极性的电容，不能用电解电容。
有条件再增加一开关和电容，启动时使用。
我改了一台砂轮机，不过是6线制的，三角形接法。加一10微法左右的电容，有时候启动需要手盘一下砂轮片。一般就是磨削钻头，短时间的使用。长时间使用肯定发热。
希望能帮上你。
楼上说的正确，可以买变频器

，不过价格高了。

机械师DIY · 发表于 2015-9-12 11:09:10

本帖最后由机械师DIY 于 2015-9-12 11:10 编辑
