全闭环数控系统VI，关于限位开关和原点开关

木头木脑木性情 · 发表于 2015-9-7 17:03:48

      交还厂家调试的系统估计今天能寄回，厂家的技术服务工程师今天在长沙，长沙的木友想买这个系统的有福了，长沙有个大户，厂家的工程师基本每个月都要去，上个月我有其他事吧这个系统耽误了所以没跟他联系不然系统8月份就应该搞好

      我估计是他们厂家南京地区的第一个也是唯一一个用户，西门子数控大本营在南京哎，国内最早开发数控系统的厂家大地数控，华兴数控。。。。南京地区除了能见到广数之外基本没什么其他杂牌能在南京存活，当然维宏例外，北京精雕这些整机厂也不能算

      当然这回肯定要叫他过来一下联调系统，除了光栅尺及连线没处理好还剩下一个最简单的限位开关原点开光没弄，这个我自己测试的话也可以糊一下，胶水沾沾或者双面胶贴一下，但是被厂家工程师看到了会怎么想

      被反神油集团二胡们看到怎么说，神油不过尔尔

      好吧，打起精神做一下

木头木脑木性情 · 发表于 2015-9-7 17:13:36

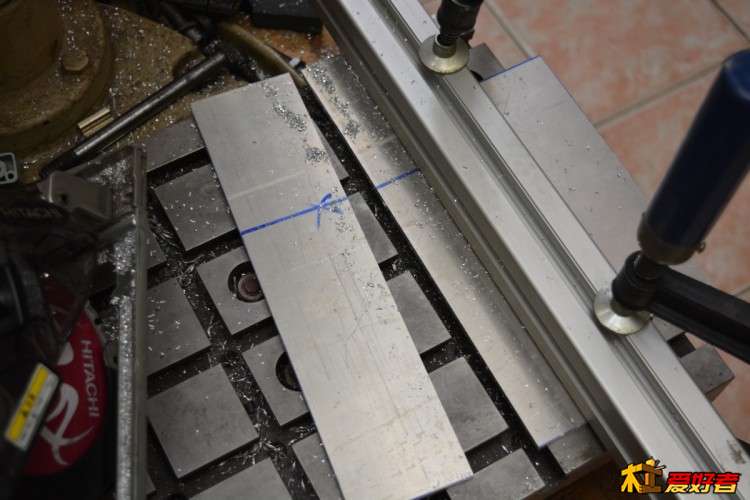

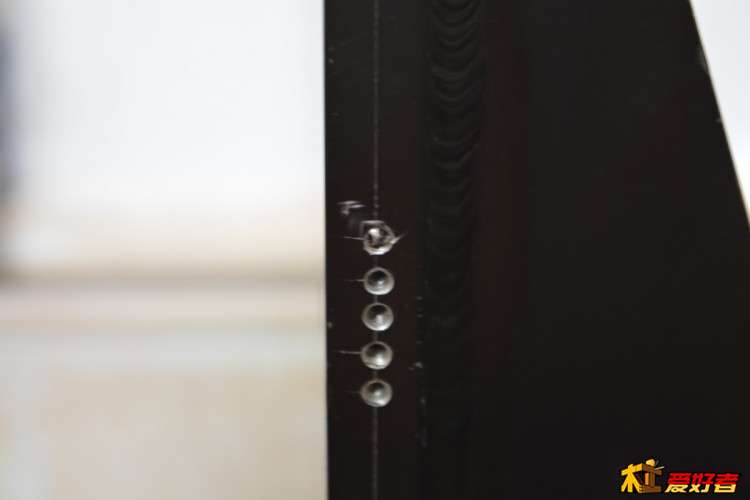

之前我实际操作了下有点失败，虽然没看到其他人怎么做的，但做完了就发现限位开关安装也不是那么简单的，所以估计很多人使用了非螺丝安装方式，大多数限位开关是M3安装孔，M3什么概念，攻丝时断了基本没征兆没感觉的，只有M4以上才有感觉，即使我很小心了还是在第一个工件上断了一根，断了这根我就没心思继续了，还是在铝件上断的，要是钢件岂不是更没感觉，下图是一个多月前打的孔，断了丝锥后一下子很灰心，刚好有其他事就扔哪不玩了

坐车的 · 发表于 2015-9-7 17:59:25

1096111543 · 发表于 2015-9-7 21:15:01

努力继续！

木头木脑木性情 · 发表于 2015-9-7 22:36:27

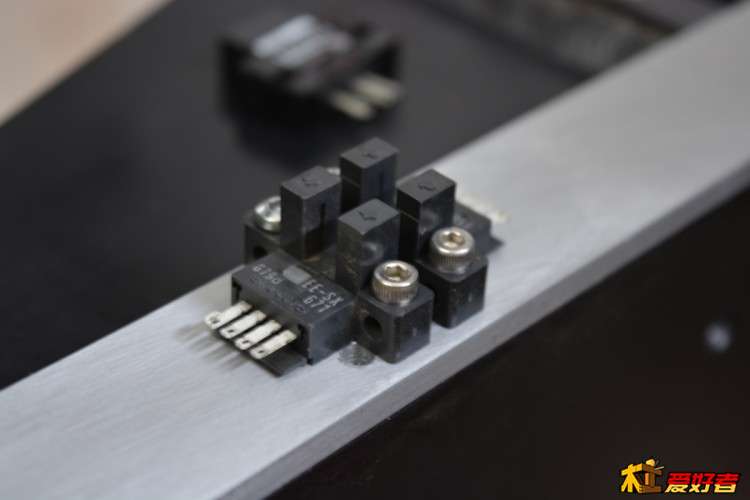

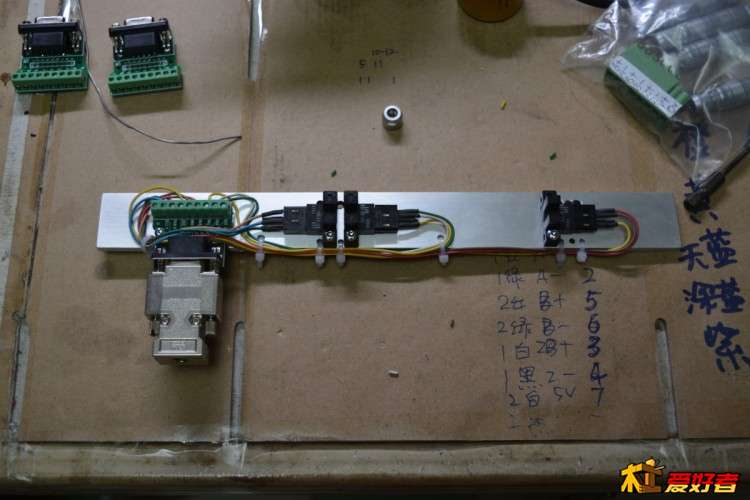

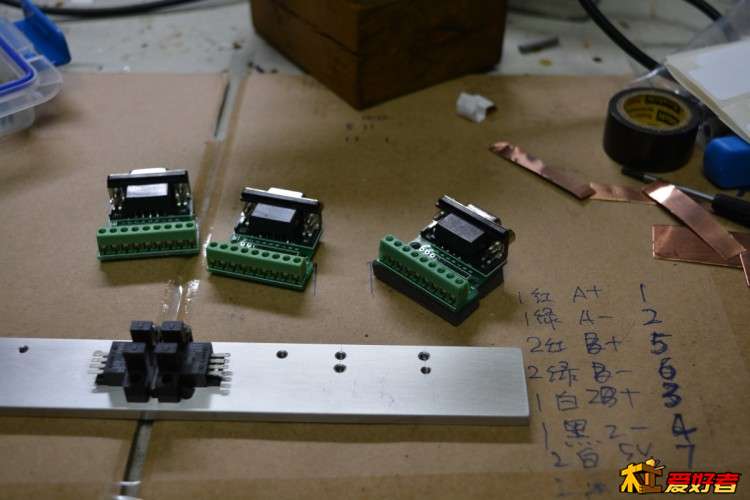

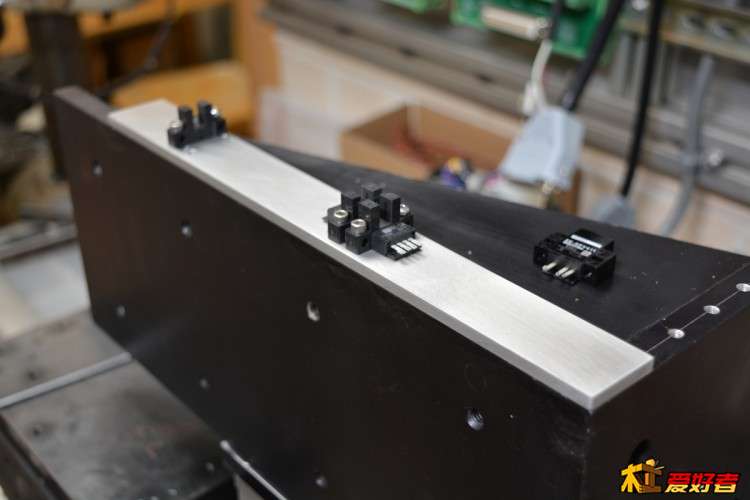

一番钻孔攻丝以后，限位开关和原点开关安装板完成，开关安装调整步距为5毫米，通孔攻丝比盲孔攻丝安全的多，当然不是这么简单就完成了，还有后续一些工作要做

770k · 发表于 2015-9-7 23:29:21

继续顶

木头木脑木性情 · 发表于 2015-9-8 11:54:30

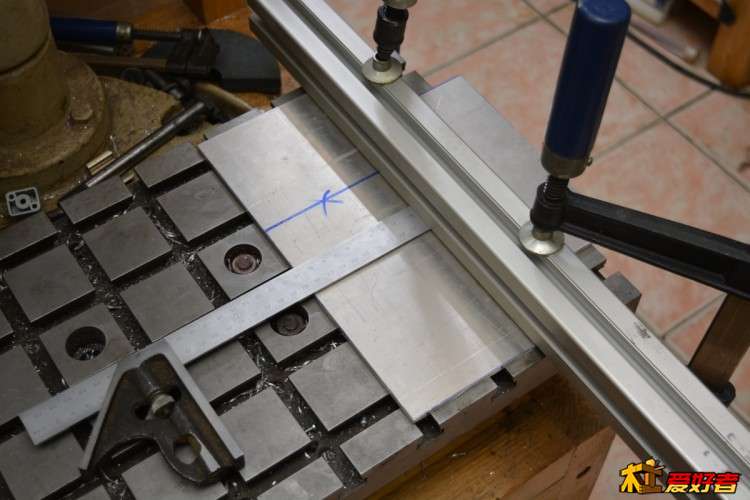

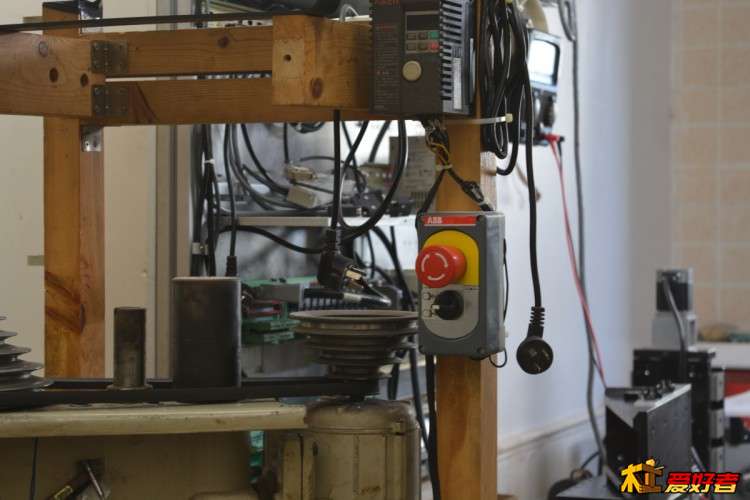

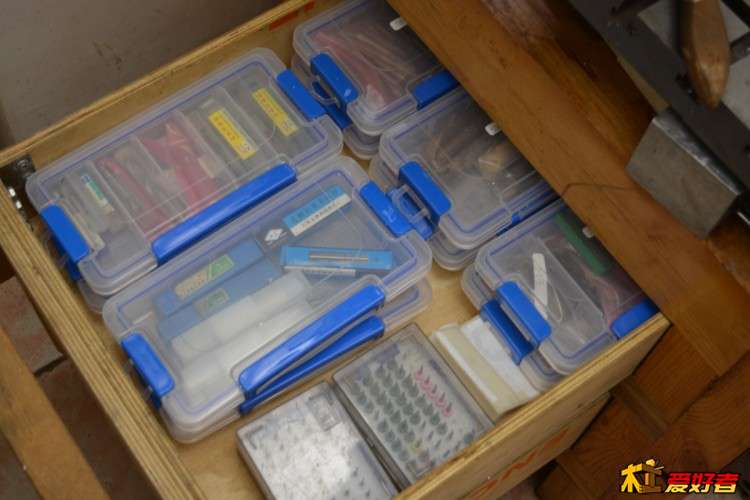

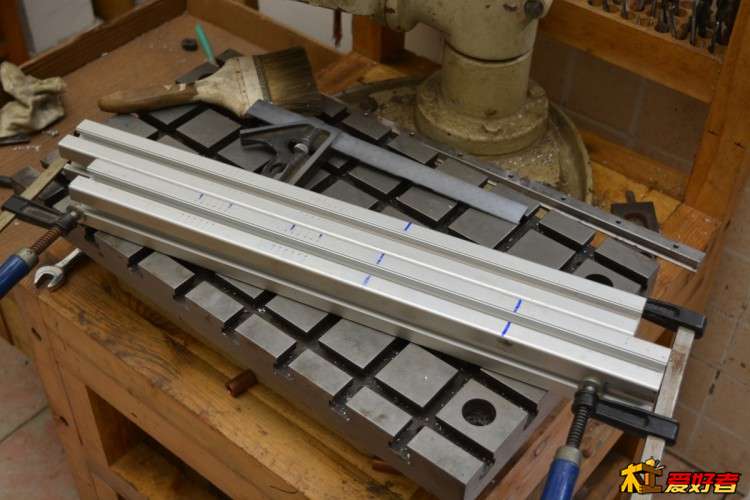

战争年代，细节决定成败，对于各种制作制造来说，细节决定成本，限位开关的安装就是这样，直接螺丝吃在机床上是最好的，我的滑台里面也有限位开关安装位，但是没原点开光安装孔，里面布线空间太狭小还没有接头，要调整限位开关距离还得打一排孔，不如装外面好调整，前面的Z轴限位开关和原点开关，用了一根铝条，后面的用型材来做，兼光栅尺安装基础，前一阵子对我的世界第二平台进行了小小的升级，变频器加装了倒顺开关和急停按钮，收纳部分进行了细化，现在是世界第二V1.1版，当然我还会持续不断去升级他，计划中的重大版本就是V2.N，V2.N会是一个激动人心的版本，会增添一个强大的附件

木头木脑木性情 · 发表于 2015-9-8 17:46:05

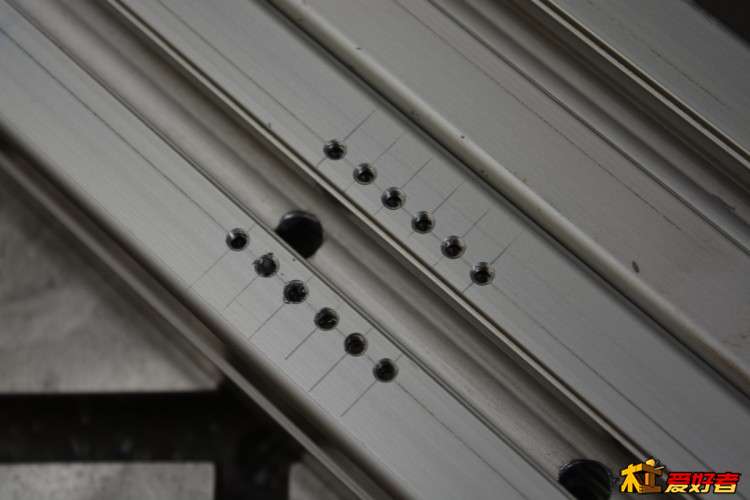

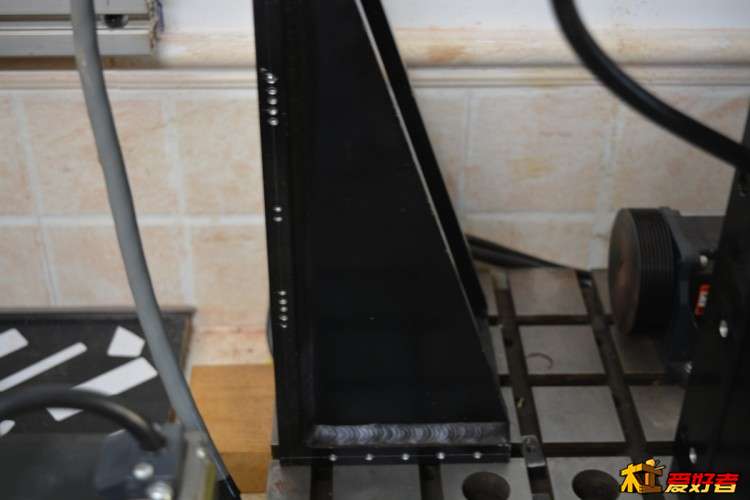

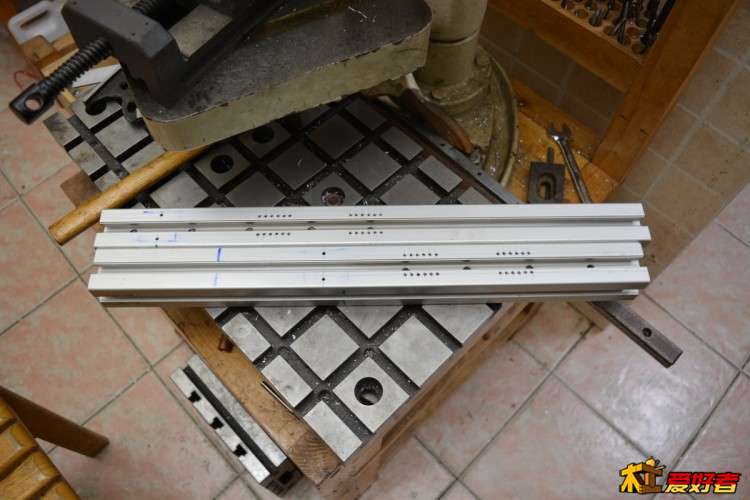

升级后的世界第二V1.1依然不能杜绝M3攻丝失误的现象，还是断了一根，但是不影响既定的限位开关安装，因为我这次打了六组安装孔，可以最多容忍单列一排断8根丝锥，双列联排断16根。。。。

木头木脑木性情 · 发表于 2015-9-9 22:34:44

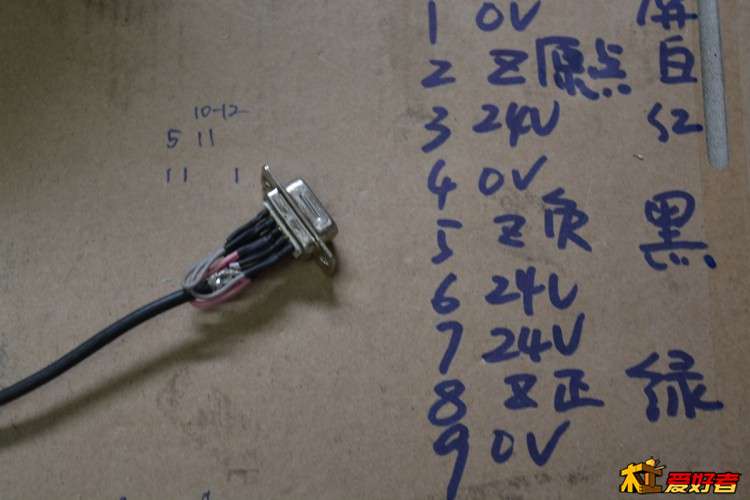

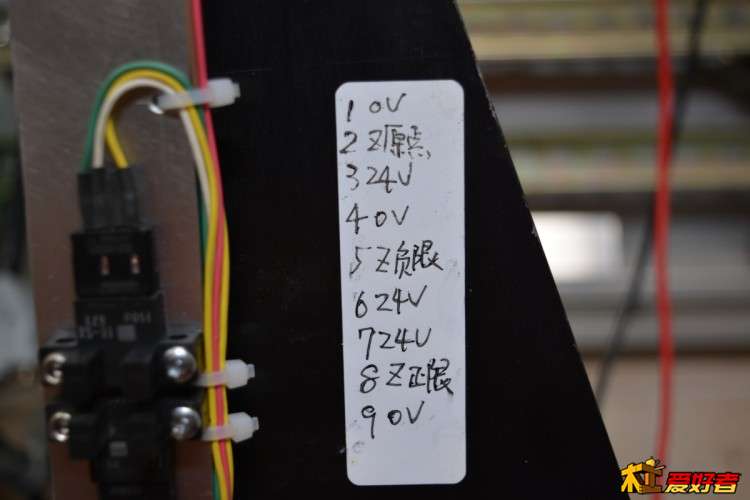

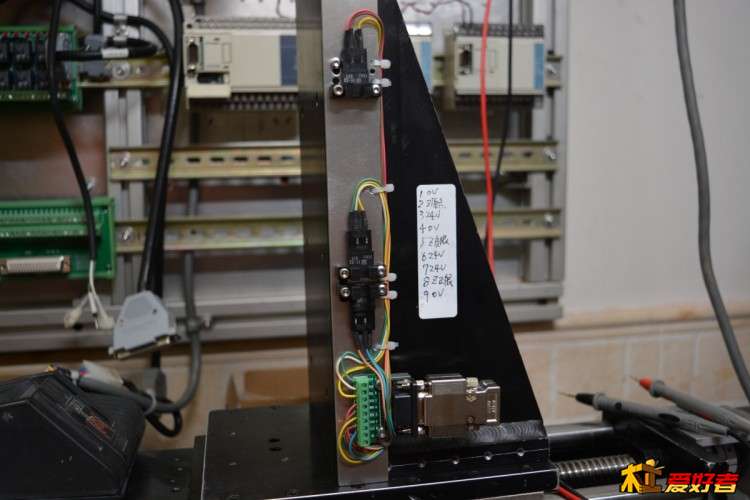

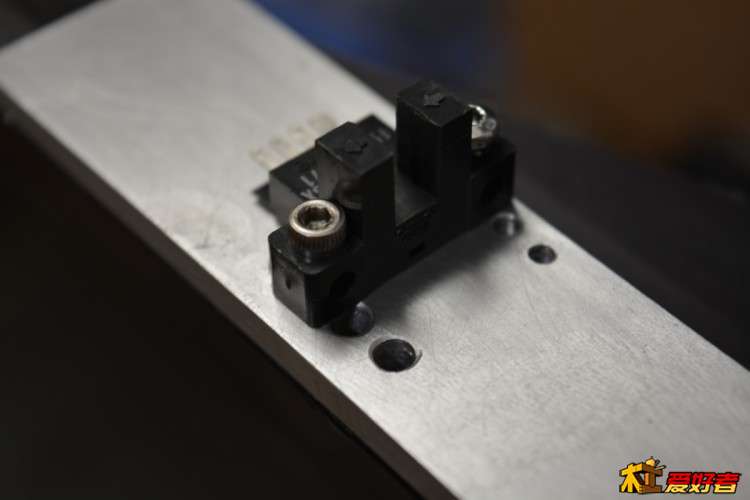

总有各种意外的事打断进行中的工作造成各个环节的间歇，不过各项工作都在正常推进中，Z轴限位开关和原点开关总成制作完成

木头木脑木性情 · 发表于 2015-9-11 10:58:12

手上N多事，数控系统厂家已经调试完成返还回来，以前很急，欲速则不达，细细做吧

luoyaobo · 发表于 2015-9-11 23:58:30

木头木脑木性情 · 发表于 2015-9-12 18:27:25

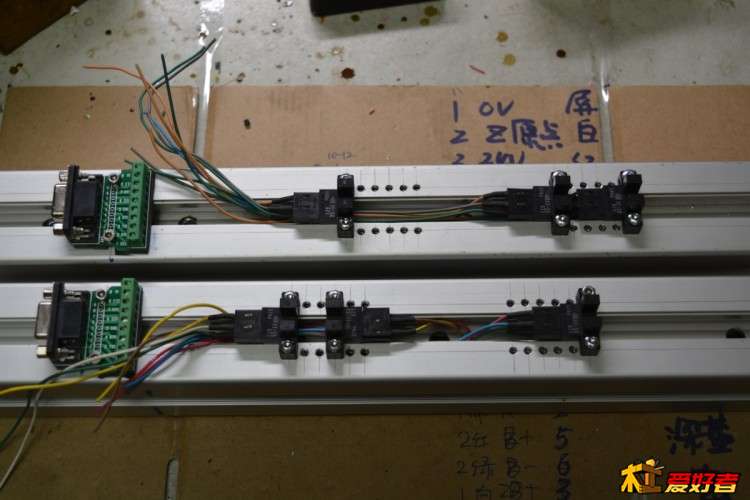

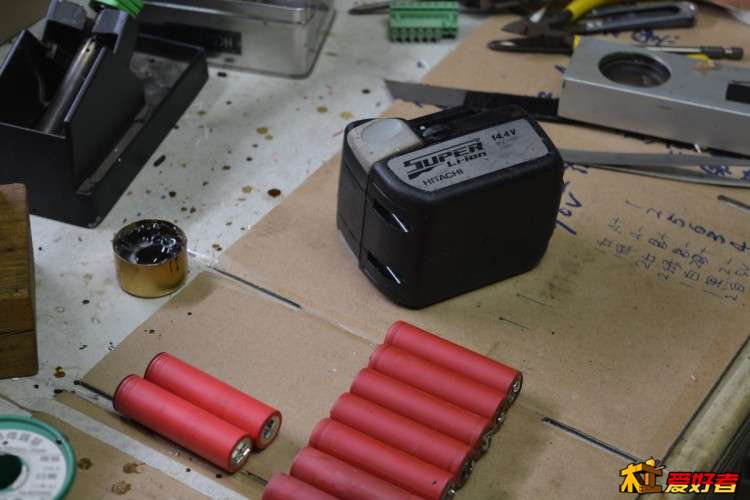

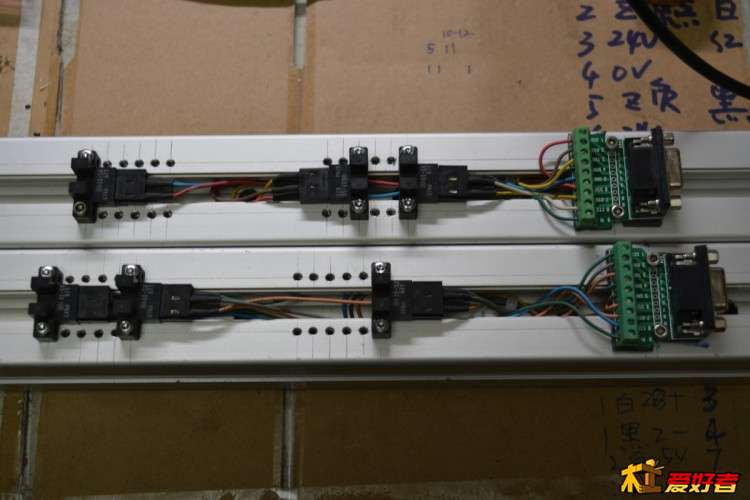

限位开关和原点开关是数控机床必装的电器元件，玩具级，入门级和准工业级可以简化下这个部分，也可以省略不装，不装不出事没问题，工业机床超限运作出事的话事都不会小，玩具机出事就出事了，大不了扔掉，这个部分五天前就应该完成，没多大工作量，准备切割型材的时候没电了就充电，有点其他事吧充电忘记了，过了两天准备干活一看电池还在充电器上，充坏掉了，没做备用电池，再去买电池，电池今天到货，换电池干活

木头木脑木性情 · 发表于 2015-9-12 18:34:52

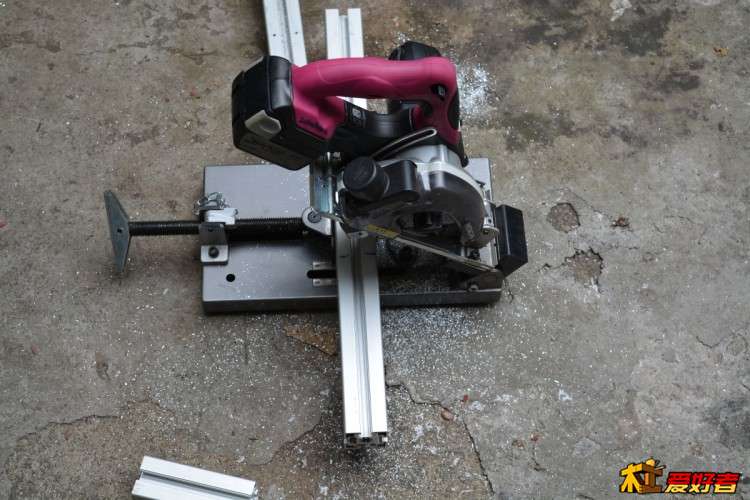

本来就不是很勤快，有事正好是个借口，手工锯一下只是10-20分钟的事，锯完一会就做好了
