板式家具的三合一连接件使用和打孔方法

芳村木友 · 发表于 2015-8-30 00:07:04

板式家具（密度板、大芯板，指接板、多层板等通过五金件连接称为板式家具）多数采用预置孔安装连接件来连接。三合一是板式家具中最常见的连接件。三合一由涨栓（胶塞）、螺栓、偏心件三部分组成。
三合一连接件的优点非常明显，主要有以下几种：
1、涨栓：加固专用；螺栓：连接专用；偏心件：解决了板材之间锁紧问题。通过、涨栓，螺栓，偏心件组合的三合一连接，牢固。
2、三合一连接可以多次拆装。这也是板式家具的优点之一。
3、隐蔽。从外表面看不到三合一连接件。
4、三合一连接，减少了黏合剂的使用。更加环保。

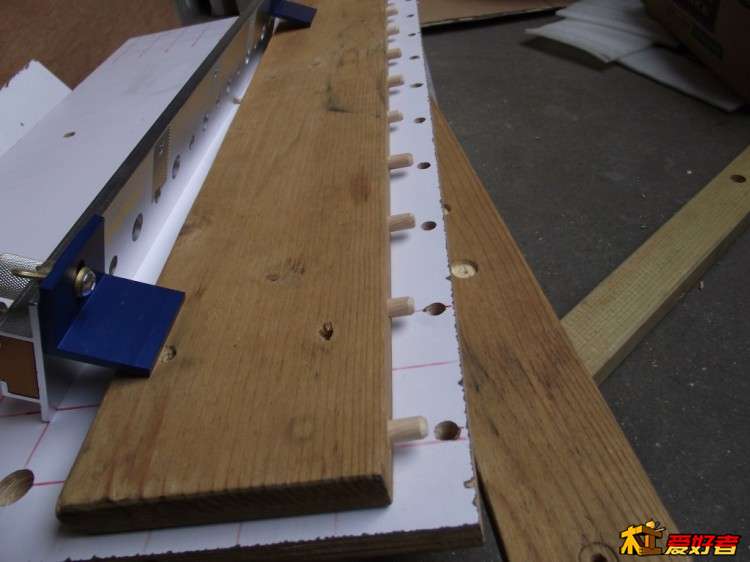

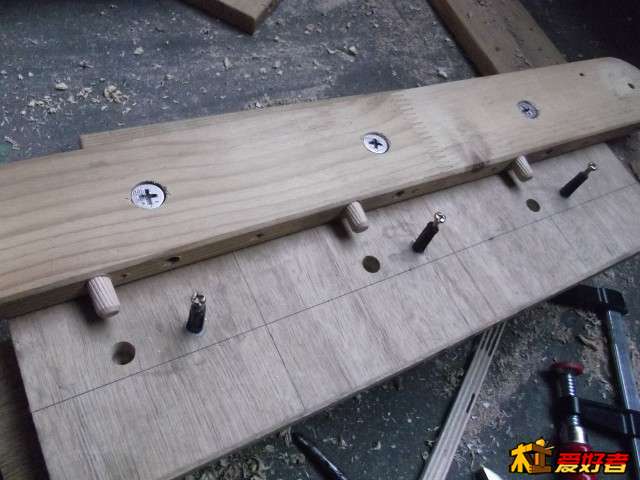

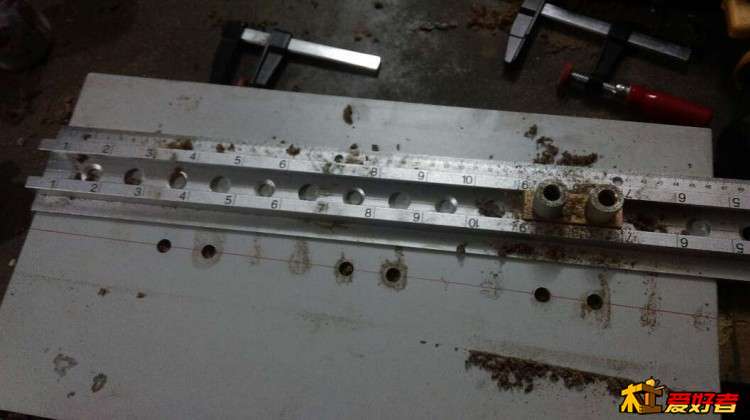

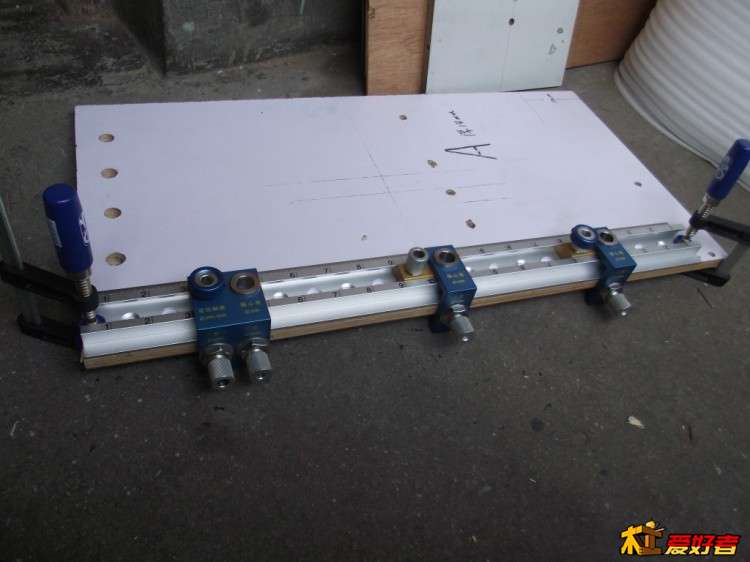

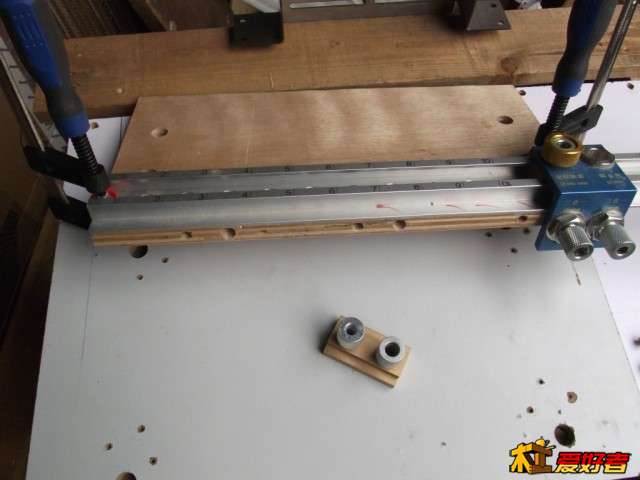

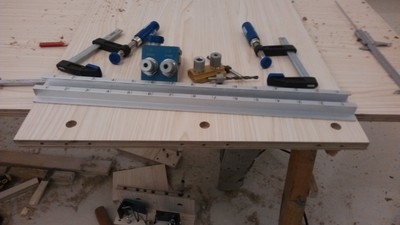

三合一使用起来很方便，厂家在下料、打孔使用的大型工具排钻，所以打孔很精确，个人DIY最好是使用排孔钻式移动打孔定位器，偏心轮、连接杆、定位木榫是一次完成，同时涨栓也是轨道来定位，这样就保证了所有的孔距离完全相同，安装不会增加难度。（以上文字抄自木友发表的帖子）

补充内容 (2015-8-31 08:21):

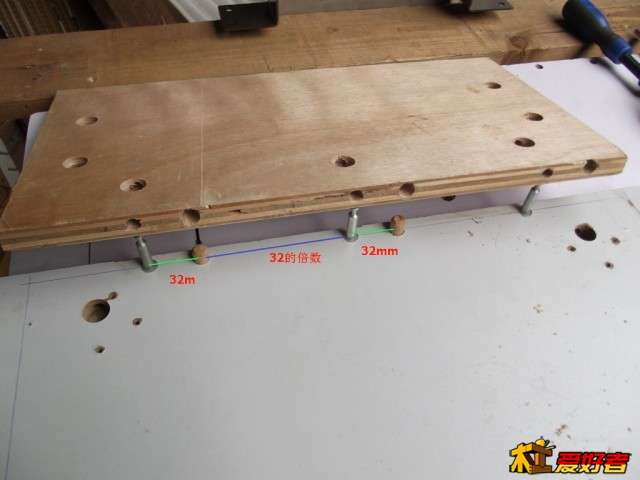

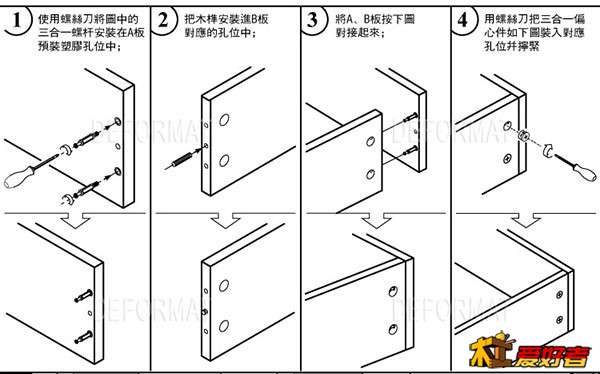

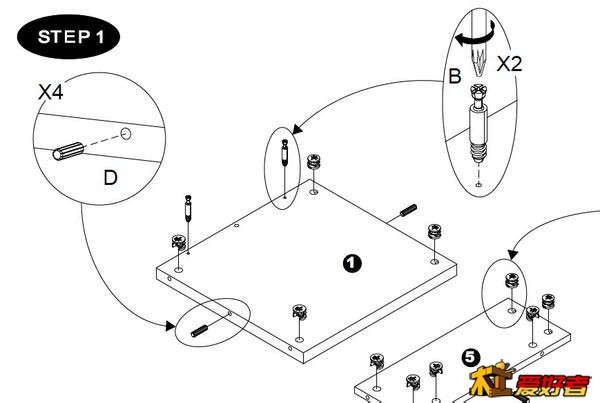

三楼有图片示意图和一些三合一打孔定位器使用介绍，图片总是让人容易理解一些

实固美 · 发表于 2015-8-30 09:23:12

顶起

mucher · 发表于 2015-8-30 09:52:49

其实没那么夸张，三合一本身是允许 1mm 左右误差的，比其他很多连接方式都要轻松的多。

简单的几个数值记住就没啥问题了，普通标准的 40mm 螺杆，15mm 开孔中心距板边 33mm，7mm 螺杆孔距板（15mm 孔侧）边 9mm，10mm 涨塞孔对应螺栓孔 9mm 板边距。

这些都是自己做的时候经验总结出来的，在家也就一把手电钻就能解决了。
