全闭环数控系统III，调试手记，叫天天不灵，喊地地不应

zjo007

我只知道那墙最后肯定是拆了或者用来挂东西了

whipen

你用数控系统干嘛还要用PLC？还有，你那不是伺服电机吧

CCWPF

能问一下：
$ i2 A) s: Q6 Z* H1 x# |      1.没有光栅尺的好像不能说全闭环控制吧。
      2.PLC没有伺服系统好吧。
能问一下入手价格吗？小弟觉得不好用吧！


木头木脑木性情

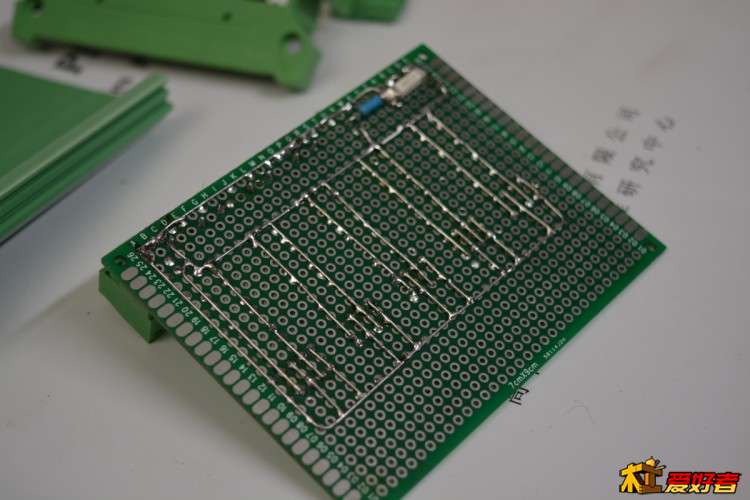

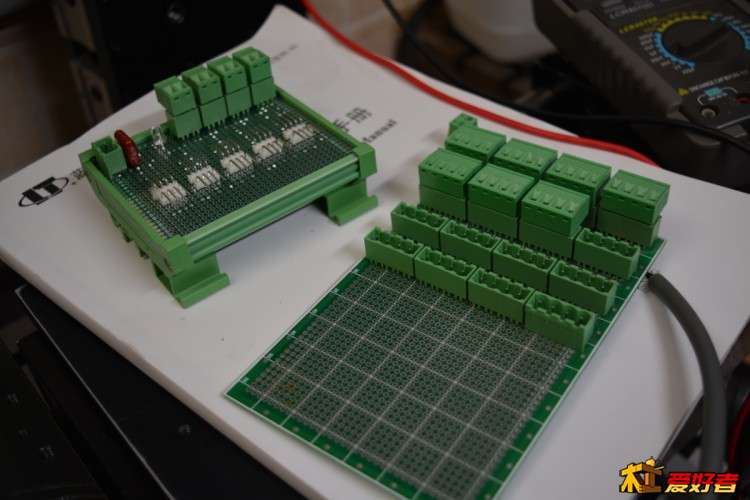

        机床强电有些布线方面的要求，24V属于弱电范畴，还是弱电范畴里最没有要求的一类，可以随便走走，只要不乱就行，没有了强制规定反而不好办，之前做的洞洞板24供电端子板怕怕脑袋就焊了，看起来整齐的很，根本不实用，改版后效果好多了
$ z% ~1 }* P0 V& l4 ]: {

5 i5 z  h/ d1 `- |, F% d

木头木脑木性情

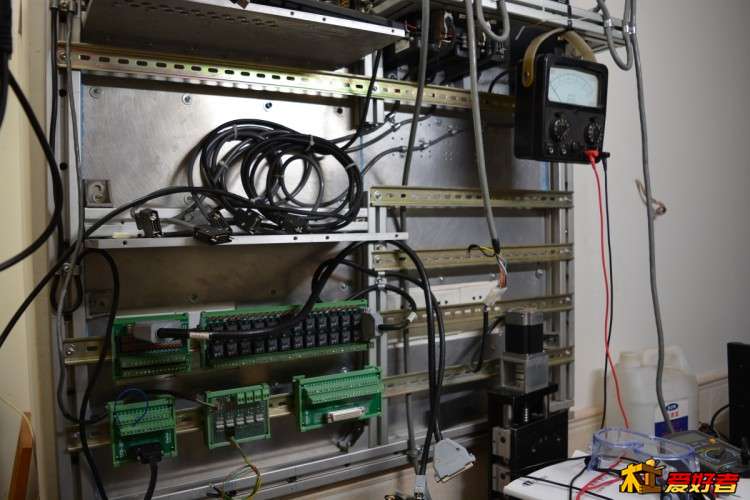

        之前没有吧全闭环系统当回事，以我的基础感觉线路应该能搞定，遇到困难才知道不简单，因为是测试系统，随时要拆装，所以还不能布置线槽，全明线，还是有点小难度，基本上每条线都要能清楚观察到走向，经过实践，发现就是卡在24V布线问题上，进行重点解决，24V供电端子台，完美搞定他
# g6 s! k& A& A& y. f

木头木脑木性情

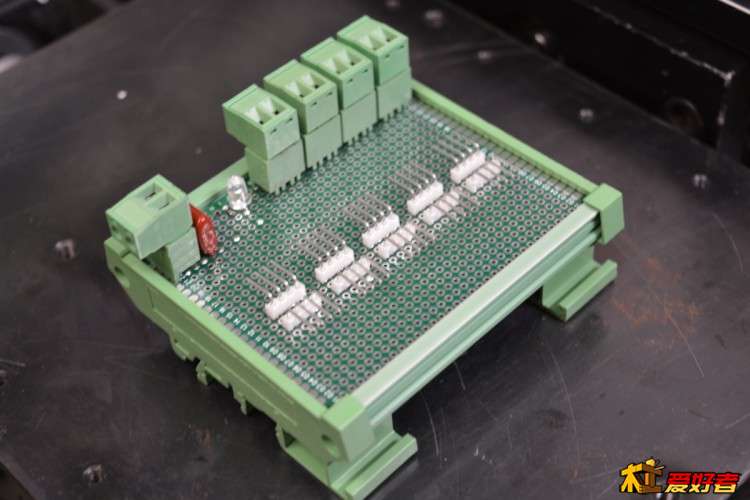

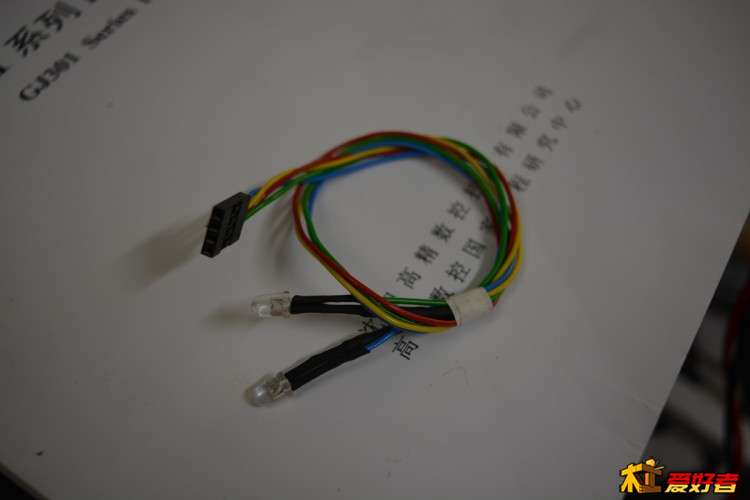

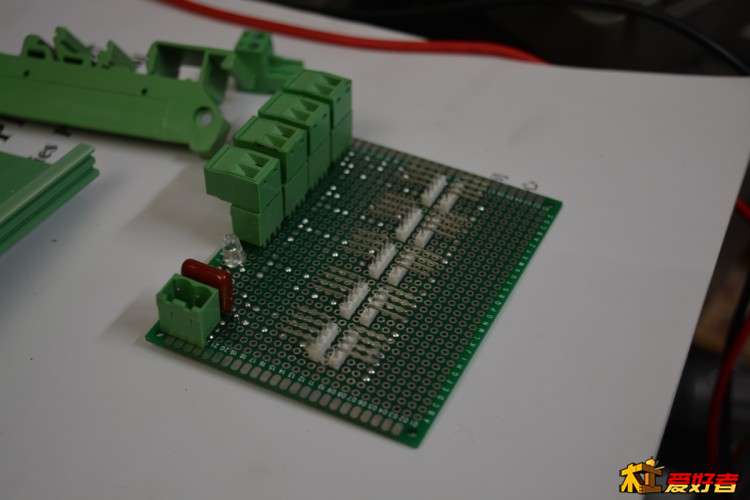

        小电流的24V供电出口用2.54排针，大电流用凤凰端子，一个端子台把所有24V问题彻底解决，还做了个端子台供电测试指示器检查供电正不正常
8 I$ |/ X' \, @1 X: L3 x
& e& v+ y4 k6 f, X! I
+ G4 D+ t2 p7 i8 e

木头木脑木性情

        现阶段主要问题是让系统能正常工作，所以布线是头等重要问题，至于光栅尺是后面的事情，也是个头疼的事，将在后面的章节进行详细介绍，这一贴主要是布线
( n: _6 K) t" O9 I. U: }  ~

770k

楼主吃了螃蟹记得告诉大家怎么个吃法

木头木脑木性情

770k 发表于 2015-8-29 23:14
楼主吃了螃蟹记得告诉大家怎么个吃法

3 x2 o, }$ W; x7 z        螃蟹味美，一碟辛酸的佐料必不可少，各种滋味在其中，跟着我一起体会吧

木头木脑木性情

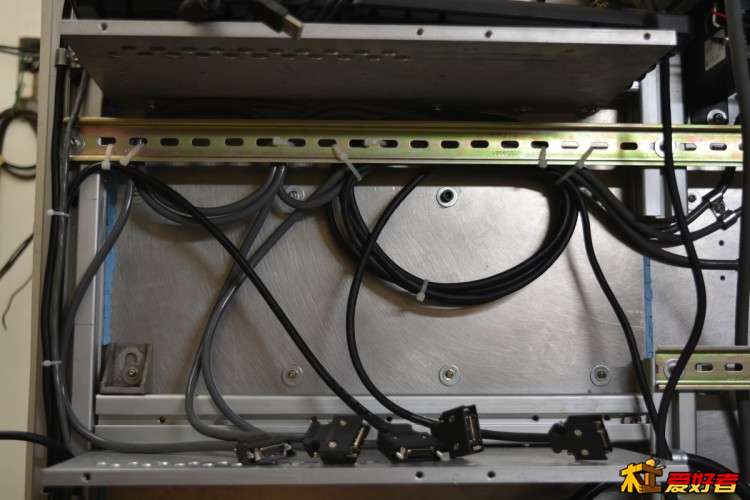

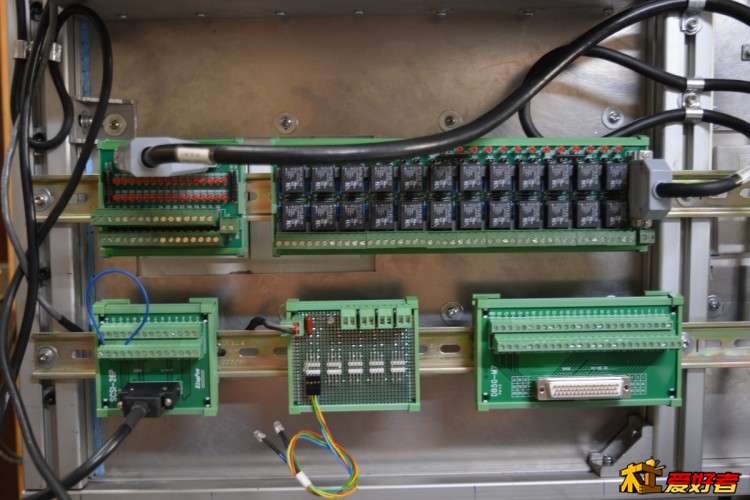

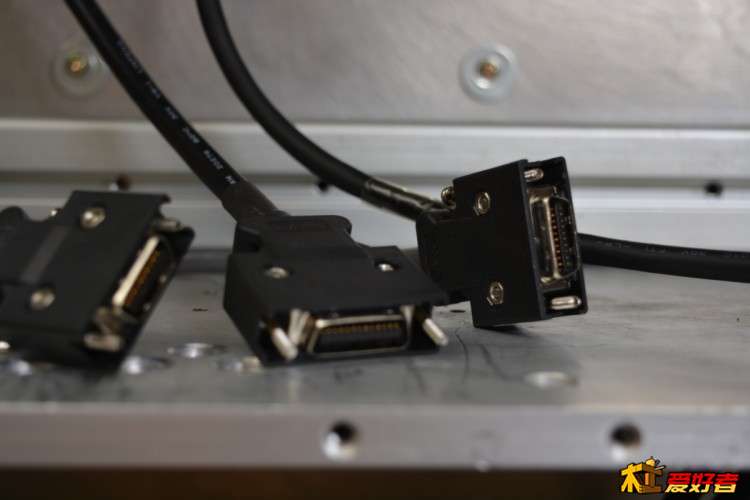

        标准教学片，全裸，明装明线，无底线，不隐藏，不解释任何问题，自己看，这样都看不懂我也无能为力，一眼扫过发现点问题，布线有点拖沓，马上改善，切，装，理，感觉好极了


; B% i5 }" n, j

木头木脑木性情

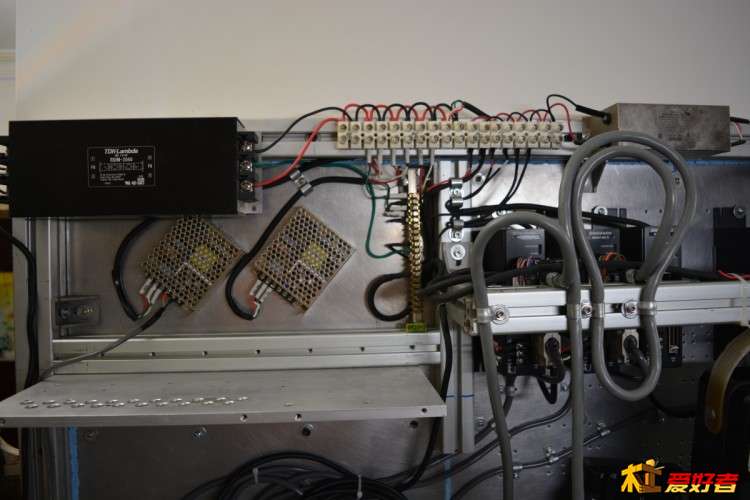

        以下为改善前的图片，哪里拖沓了呢？
$ z0 g" u7 R6 g) ?& h4 V3 i

# z' M3 t" T" Z. d6 i/ l

770k

别急，慢慢来！每个人目的不同嘛

林大夫

半闭环吧？

xcj126921

玩得深入浅出  小强机

hfjx

楼主说的是闭环系统
% A# g/ j1 x& W! Q" V并没说机器也用光栅尺闭环呀
' F6 H* D- Z! s3 U/ R7 v0 A+ b不仔细看帖的太多了
