求助，关于安装的对角线问题（问题解决一半，希望能贴图指点，再次感谢）

小巴

正在制作五斗柜的底座，之前打的半透榫，可粘的时候光顾着四周上夹子，忘记检查对角线，最后粘牢后发现对角线一边多出5mm。虽然感觉凑合一下也能用，不过心里那关难过，于是拒掉重新用圆木榫来过，现在拼接的时候还是对角线容易偏差，想问问，有啥好调整的方法？我做的这个结构好像不能用直角夹，所以在这里请教高人了~~~



问题似乎已经解决，多谢木友提出放在木工桌上调整的建议。

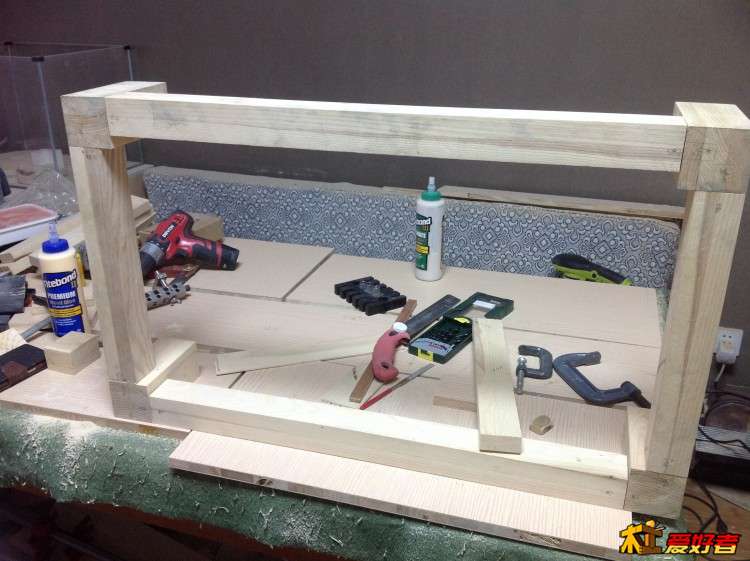

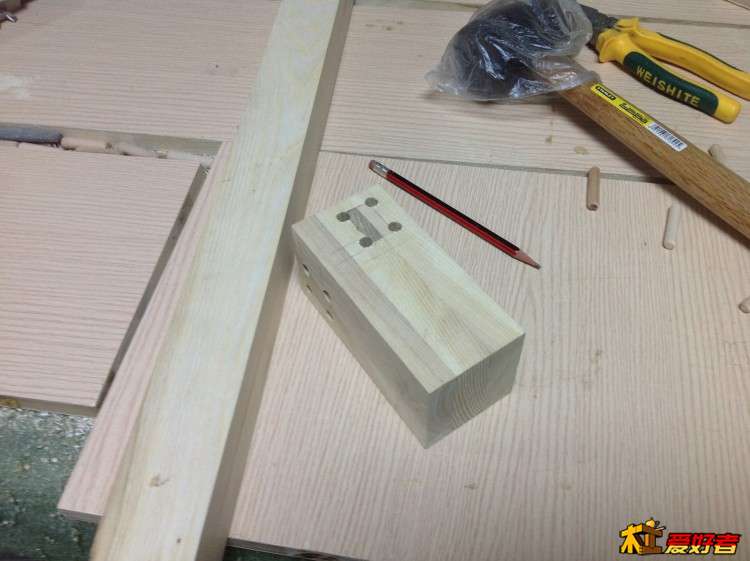

这个是之前的半透榫，因为对角线问题锯掉改用圆木榫连接

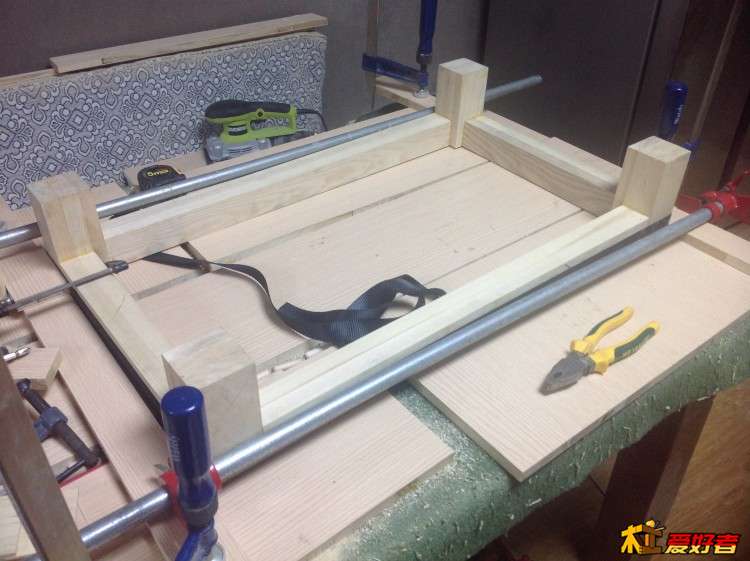

根据木友的说法放到木工桌上调整，我没木工桌，只好用饭桌了~~~各种夹具上

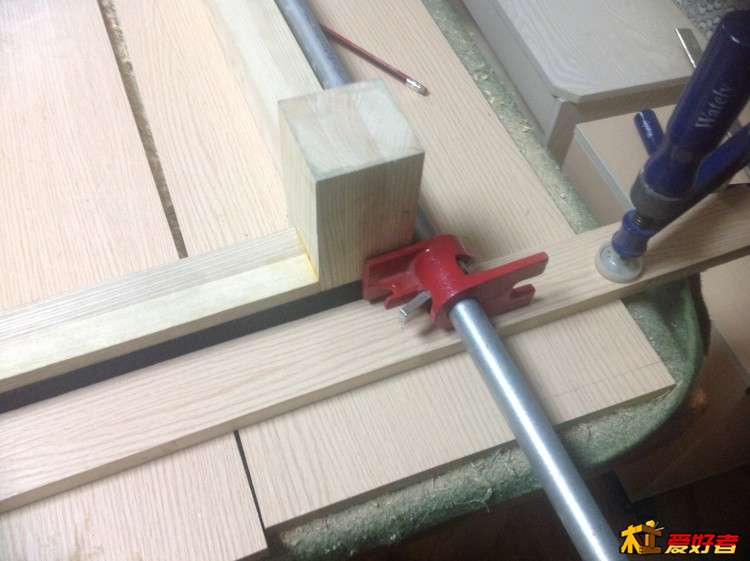

水管夹~~

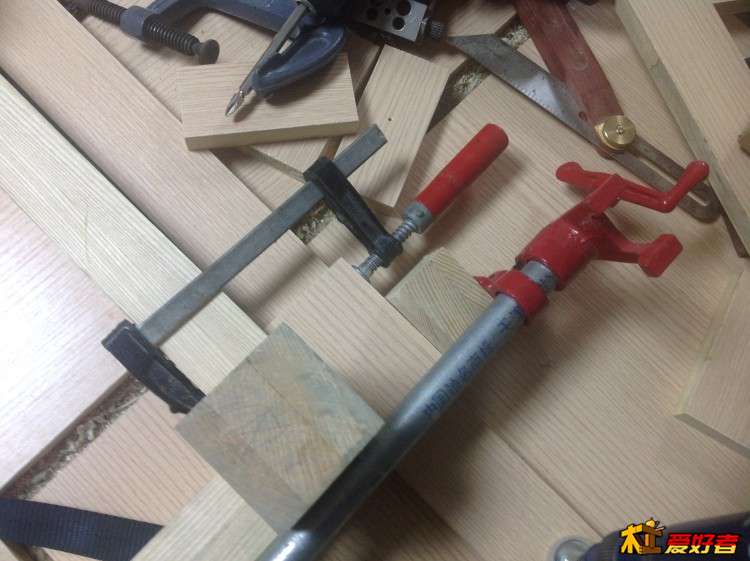

F夹，荆棘轮~~~

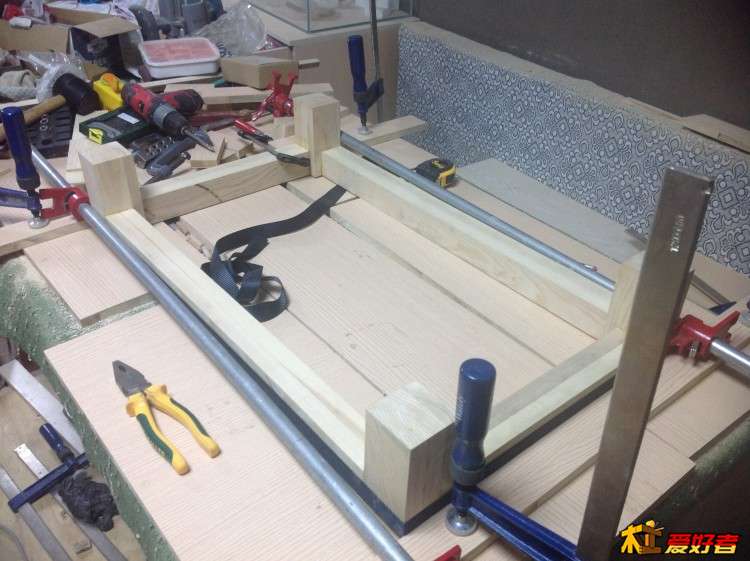

最后压上重物~~~

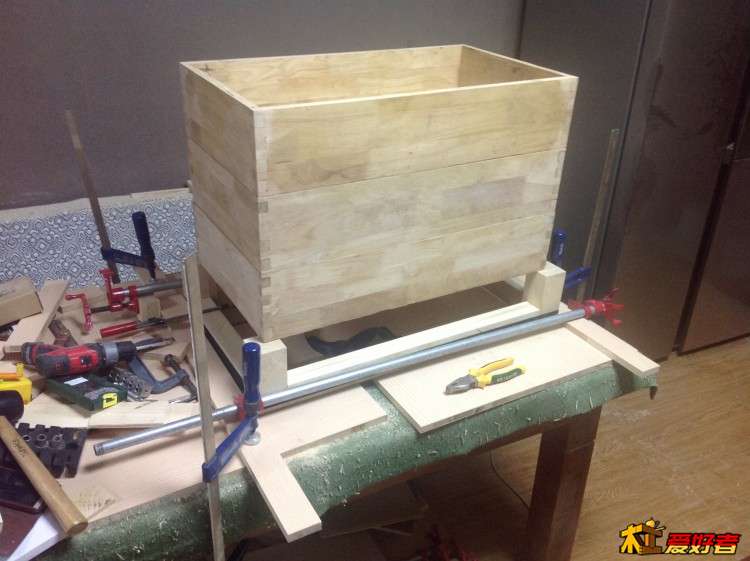

对角线基本调整一样了，是这个调整方法吧？


经过一晚上的干燥，最后卸下夹子继续测量，现在发现之前是测量底角的对角线，两条没有问题。可没有测量和柜体接触的两个对角线有2MM左右的误差。感觉我调整反了，希望以后有人用到这个调整对角线的时候注意一下，哪个面接触就调整哪个面的对角线。

tabo70

cclizy

用夹子对角夹拉

可汗的帝国

在木工桌上校正定型。

小巴

cclizy 发表于 2015-8-9 19:44
用夹子对角夹拉

感谢，试试~~不过话说我的夹子很简单那种F夹和水管夹~~估计还要研究一下怎么对角拉~~~

锡钛镀锌

完美主义者。这么大的尺寸，对角线差5毫米，真是无足挂齿。胶干从前对角一拉就齐了，胶干后就放过吧。谁知道两年后会是怎样

撒哈拉森林

确实可以忽略这5MM,不过,作为技术探讨,我觉得开是透榫比较合适.一则透榫强度高,二则透榫在组装的时候,可以通过木楔调整方向和角度,半榫呢,紧了调整不容易,松了影响强度,参考.

小巴

锡钛镀锌 发表于 2015-8-9 20:29
完美主义者。这么大的尺寸，对角线差5毫米，真是无足挂齿。胶干从前对角一拉就齐了，胶干后就放过吧。谁知 ...

额~~5MM还是比较大的，这个底座的尺寸是790,我做模型改玩木工，对于模型上对于1MM的误差都要修正，对于木工表面的结构放大到2MM以内的容忍，5MM是孰不可忍了~~,你说的“对角一拉”请问是怎么个拉法？徒手拉？还是用荆棘轮那种软绳类的东西来绕？？

锡钛镀锌

撒哈拉森林 发表于 2015-8-9 20:35
确实可以忽略这5MM,不过,作为技术探讨,我觉得开是透榫比较合适.一则透榫强度高,二则透榫在组装的时候,可以 ...

谢谢你关于透榫和半榫的优劣区别，以及通过木锲调整角度的经验，受教了。

小巴

撒哈拉森林 发表于 2015-8-9 20:35
确实可以忽略这5MM,不过,作为技术探讨,我觉得开是透榫比较合适.一则透榫强度高,二则透榫在组装的时候,可以 ...

受教了，下次做这种结构的时候改透榫。话说我第一次做榫（之前都是原木榫），就这8个榫槽周五到周六几乎挖了我2天的休息时间~~今天一气之下改圆木榫~~3小时就搞定~~想着2天的工时就心疼啊

师兄1968

除了直角夹调整方法还有很多，绳子、铁丝、木条等等对角斜拉，用铁丝时注意用硬纸盒或破布保护好

2833705962

如果你的木方尺寸标准，那安装时切四个或者八个三角板【也要标准】，怎么和夹具配合你就自己摸索吧，我们搞家装做衣柜，一般最多2,3毫米，如果超出，那个门就不知道怎么做了，呵呵，特别是定做的滑门。

小巴

可汗的帝国 发表于 2015-8-9 20:09
在木工桌上校正定型。

你好，用了你说的方法，看看是不是这样的

gonefishing

两个f夹非常紧，微调出一个直角。另两个f夹相对轻点调出另三个直角，或矩形。

小巴

gonefishing 发表于 2015-8-9 23:17
两个f夹非常紧，微调出一个直角。另两个f夹相对轻点调出另三个直角，或矩形。

非常感谢你的指点，不过没明白“两个F夹微调成直角”能否发图看看。
