成本最低的木工桌

木易老三 · 发表于 2015-8-3 19:55:13

胆结识发表于 2015-8-2 23:15) x1 R% O3 p+ D8 N1 O0 v
我们工厂就是铁架子上铺张中纤板，平均每年每张案子两张板。其它工厂也都是这个路数。

哇，你们是工厂啊，你们一定非常专业了，我这是业余爱好，怎么敢和专业的比啊，好羡慕你们专业的。你们量产使用率高，我这只是闲来玩玩，消耗不会很大。谢谢您的建议。

木易老三 · 发表于 2015-8-3 19:57:32

少子龙发表于 2015-8-2 23:48
3 L7 `- b7 p0 Y1 `9 v$ c! m看来得照你的桌子做一张了，给过尺寸呗

有尺寸图纸的，你可以看看，其实我的也不是很好，好多地方也是借鉴的九歌的和老外的。

a308917328 · 发表于 2015-8-3 20:03:41

也是多才的高手啊。。听你说到上面的门机，可能我们还是半个同行哦，反正什么场桥，岸桥，桥式卸船机，以前搞科尼的，现在搞ZPMC的机子维修。。

107873551 · 发表于 2015-8-3 21:03:43

看到这儿，我自叹不如！

木易老三 · 发表于 2015-8-3 21:18:34

雕刻机迷发表于 2015-8-3 00:241 P9 |. O- d; E d+ y+ ~1 R6 D
避震台钳不错我想问问丝杆连接木头的地方也有螺母埋在木板里面吗要不丝杆旋转打开夹口的时候木板怎样 ...

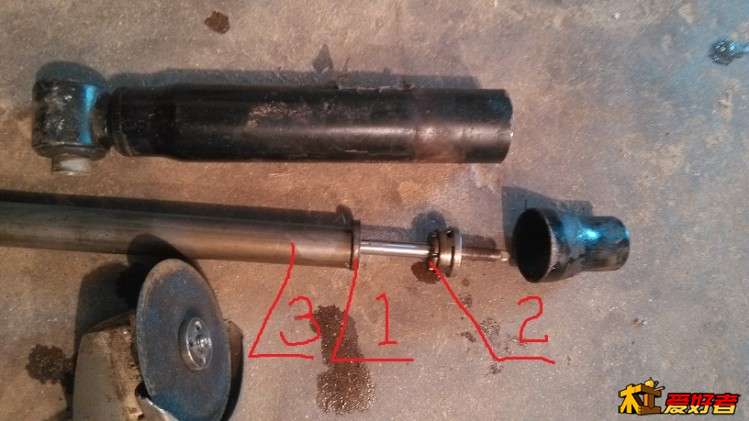

关于避震器的问题，我是这样操作的。第一：将序号1 支撑片去掉不要，序号2部位可以直接和序号3导管呈启口连接，配合间隙很合适的

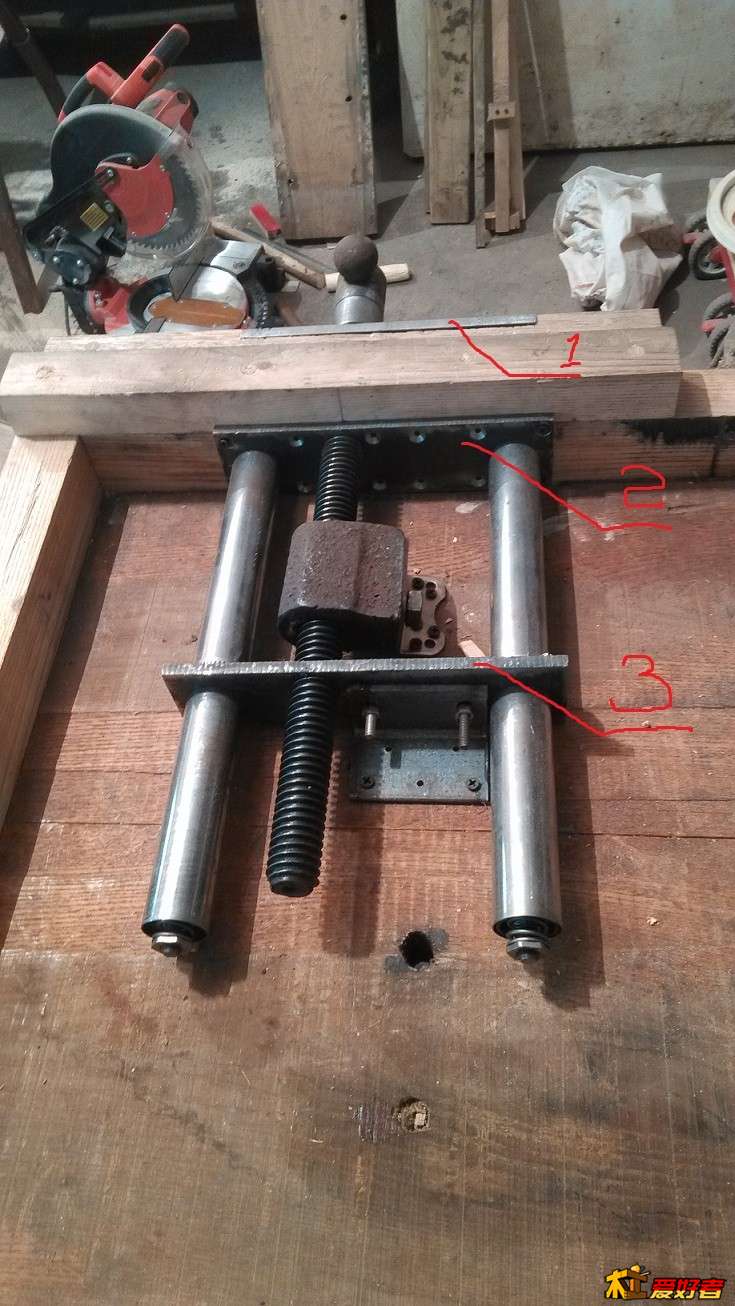

第二：制作支撑板，下料3块铁板，将3块铁板摞起来，电焊点焊成一体，从序号1方向钻3个孔，孔的位置自己定，中间孔按丝杠直径30mm略大于30mm。避震器光杠有个台阶光杠直径20mm，螺纹部分直径是16mm，两边的空先打16mm，同时钻透。3个孔都钻透后将序号1取下来，将剩下的序号2和3的两边的空扩孔到36mm。这样就保证了3块铁板孔眼的同心度。点焊的3块铁板不要焊的太结实，用角磨机一磨就开了。

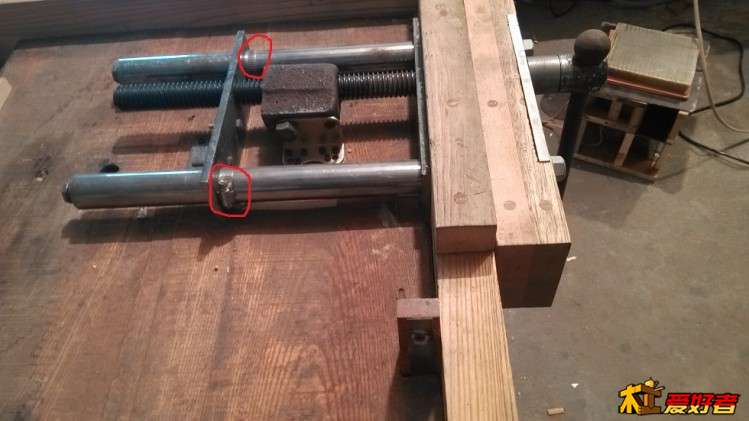

第三：找两个管卡子卡住导管固定位置，这样就不会出现窜动了。

第四：桌面围板钻台阶孔，这个没有过程图片，我是先打的导管36mm孔，再打密封套42mm孔，原因是我没有42mm的木工钻头，是使用麻花钻钻头手动扩孔的，建议反过来，先钻42mm，再钻36mm。这样可以保证台阶孔眼的同心度

以上是操作过程，不知道表述是否清楚，各位师傅有何高见，

木易老三 · 发表于 2015-8-3 21:21:25

LN玉树临风发表于 2015-8-3 05:56' d- @4 L) O D
好木头，这些木头越来越少了，只能从老仓库找些包装底脚了，干燥不变形，只要不是盖房子做梁坨不用考 ...

是啊，从前也没觉得，当想找木头的时候，找了一个月也没找到，不知为什么木头这么缺，有钱都买不到。

木易老三 · 发表于 2015-8-3 21:24:19

大花婆婆发表于 2015-8-3 09:27
+ Y( h% U" I2 G I7 i厉害哟~

呵呵，很一般。谢谢关注。

木易老三 · 发表于 2015-8-3 21:25:25

wuguyu8668 发表于 2015-8-3 09:21
% M4 j* {2 \5 ^% P7 v0 V! U( g支持一下同乡，高手呀！超强的动手能力！！

一般般，只是业余爱好。

雕刻机迷 · 发表于 2015-8-3 21:28:04

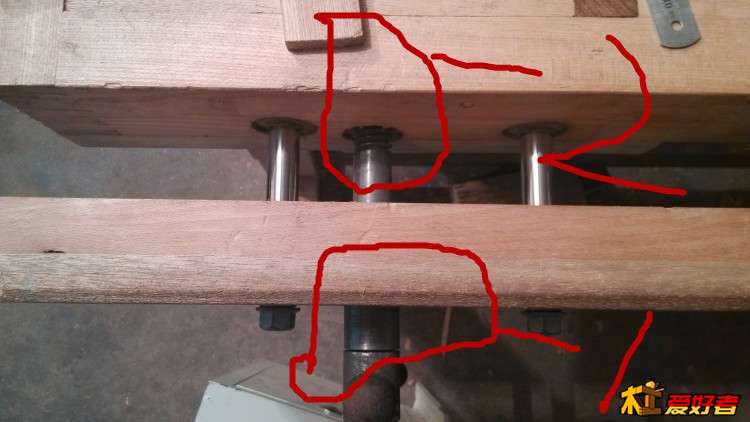

我还不知道丝杆的这两个位置里面有没有螺母 225344pm0u9100o3x11wzf_副本.jpg

木易老三 · 发表于 2015-8-3 21:35:27

hljll 发表于 2015-8-3 09:519 P5 `+ s+ R j
赞!为了实现梦想，用了不少的土办法。

不管是土办法还是洋办法，只要能实现梦想就是好办法，您说对吗。谢谢关注

木易老三 · 发表于 2015-8-3 21:48:14

a308917328 发表于 2015-8-3 20:035 s4 Y8 q+ R( A+ b$ Z/ H3 X. C8 c
也是多才的高手啊。。听你说到上面的门机，可能我们还是半个同行哦，反正什么场桥，岸桥，桥式卸船机，以前 ...

我们是水利部门的机械厂，专门生产闸门、启闭机、门机。老国企了，不如你们先进。谢谢关注。

木易老三 · 发表于 2015-8-3 21:54:06

雕刻机迷发表于 2015-8-3 21:28/ y4 \0 n! e8 {2 v
我还不知道丝杆的这两个位置里面有没有螺母

哦，这两个位置没有螺母，有一个限位，可以参照台钳结构图，原本有弹簧和平面轴承的，因为占地方，我去掉了，效果基本一样。那个防窜限位，我使用的是开口销加大平垫。

BILL123 · 发表于 2015-8-3 23:09:46

木易老三发表于 2015-8-3 13:28
; c8 o) P- A" q# [9 U5 ^% N. `9 P实在不好意思，我对电脑操作不熟练，就这帖子耗费了三个晚上，您说的备注我也想加上，废了好大劲，整不成 ...

楼主你有心就得了...下次可以试上传一个文档...我们边看你咖文档边对照网页图,只要在图片编号就可以对号入座了...之样可以简单一些...感谢楼主对新手咖支持...

咚咚咚咚 · 发表于 2015-8-4 00:02:36

楼主对避震使用的图对我帮助很大，以后自己可能也要用。很多人问6元一套的水管夹在哪，我也想知道。

kiddy · 发表于 2015-8-4 08:43:52

木易老三发表于 2015-8-3 13:23& |# P# H& `; X$ r
谢谢关注，我8岁离开郑州，都40多年了，很怀念。印象里郑州比石家庄好玩的地方多，那时我家住在碧沙岗公 ...

你的木工桌看的我直流口水，本人小白一个，中毒时间不长，基本上没怎么动过手，能把图纸分享给我吗？
