DIY一台简易的玩具雕刻机，过程分享

whipen

q1251542554 发表于 2015-7-31 19:09
% L! @3 f" \! v这就是这次准备的配件。15直线导轨和1605滚珠丝杆，导轨是国产的，每轴四个滑块。丝杆使用了专用的丝杆座， ...

! R- B/ w" X6 t/ p# q造价不少啊。
: e- [7 ]3 `4 K+ I

根雕一木

高手呀

hou6750326

欠你的幸福

楼主你就显摆吧

q1251542554

47okey 发表于 2015-7-31 19:35
8 S% J6 J5 }' D% Q9 R. G: p2 pLZ矫情了不是？简易、玩具

) P* B9 i. p" K. y; {& Z. l相比于工厂里干活的机器来讲，当然是简易的咯，放在家里玩的，当然算玩具哈，
谢谢51老师捧场
# m6 j9 B" a% f( r4 c

q1251542554

非著名导演 发表于 2015-7-31 20:10
我是来欣赏图的，真帅

谢谢关注
1 ]6 j  _. |1 Z9 e( E5 T$ C0 I3 Y" u

q1251542554

神油II 发表于 2015-7-31 20:54
+ z, J% m) g# f% R/ u3 E9 i. h**** 作者被禁止或删除 内容自动屏蔽 ****

4 @4 r) A, s  x: `* H2 L; o的确是这样，只有不断的学习，才能更进一步啊
/ W; P# B, u5 r& k" h4 ]) E

q1251542554

yuxueyou 发表于 2015-7-31 21:08
丝杆直线导轨一套多少钱，

一套应该在七八百左右吧，淘宝可以查到
* B/ B+ t6 A4 ~5 y$ ?: ^: w) z

q1251542554

雕刻机迷 发表于 2015-7-31 22:14
为什么要挖筋

* N$ ]) u4 Q1 v3 T厚的材料内部有很大的应力，按照结构的受力情况，将多余的部分挖去，以去除应力，避免在日后的使用过程中变形，

q1251542554

a'Gao 发表于 2015-7-31 22:24
& v# R# ^& l2 g: J3 t1 s很强大机身，Z轴滑台会不会有点高，X动起来会不会有振动！！！

我觉得不会

软件显示整机的重心处于X中下方，在移动z轴的时候，重心变化不是很明显，所以应该不会有太大震动

q1251542554

彡弄梅花屮 发表于 2015-8-1 01:51
; M0 }) C/ x( S% U( [5 [有能力对铝板挖筋，不如在钢板上挖。应该会更好吧

钢板肯定比铝板刚性好了，不过每台机器设计定位不同，这台机器就是轻型的，满足需求就够了，所以用铝合金板，装上电机和导轨丝杆之后总重量应该在40kg左右，

q1251542554

进度更新。

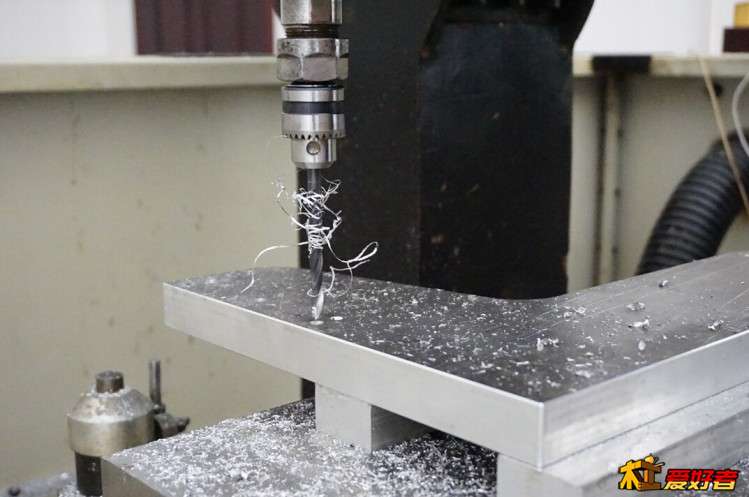

工作台面的加工，材料依然是25mm厚的铝合金
5 ]& u! C$ j! D1 w% W

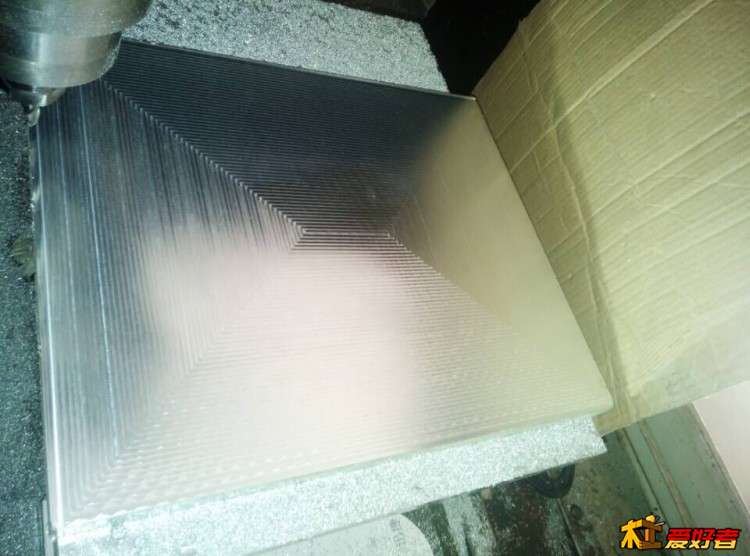

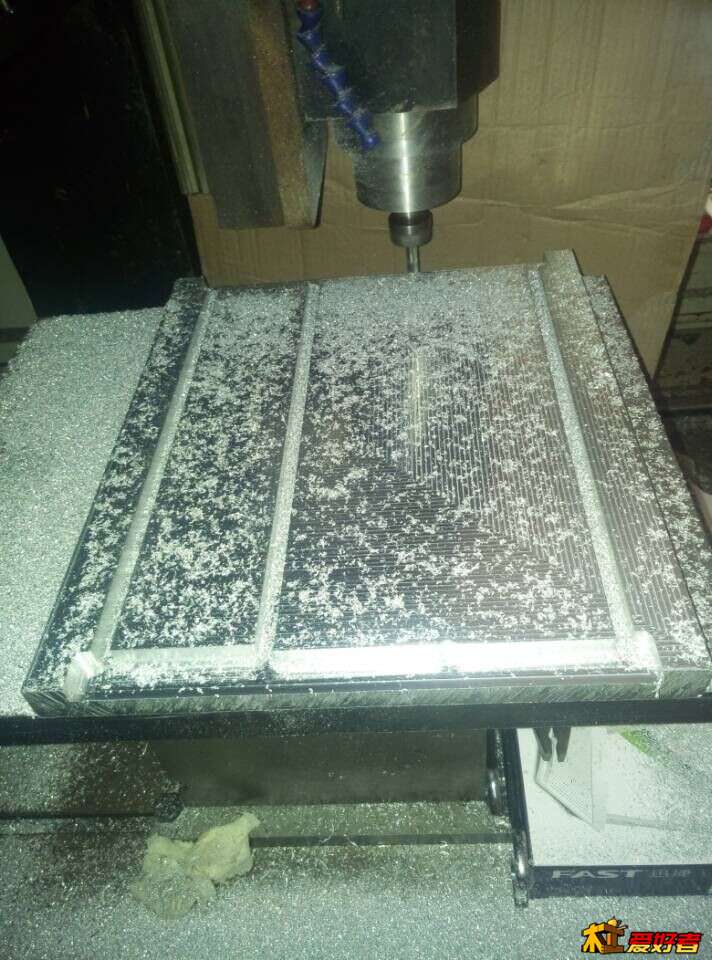

# g' ^2 r* ^0 q+ Z8 m" j铣面
0 K- b: W* J; S& B

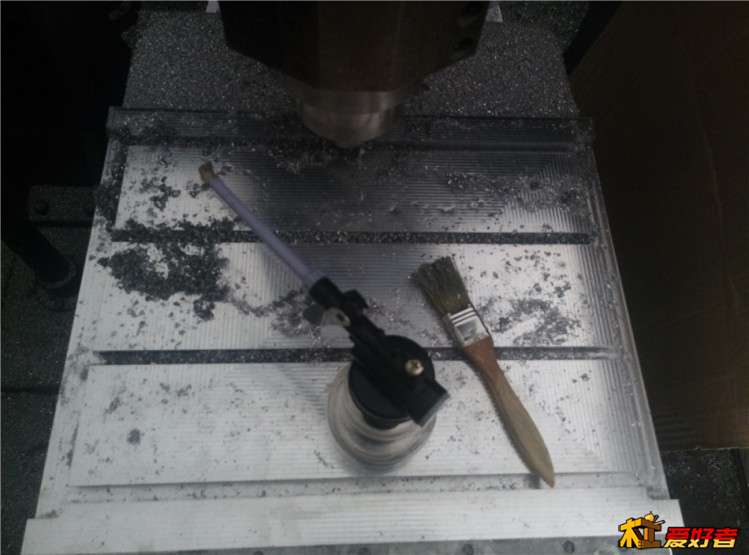

开直槽
) Q" ?! V1 A; S# A) c. F2 [

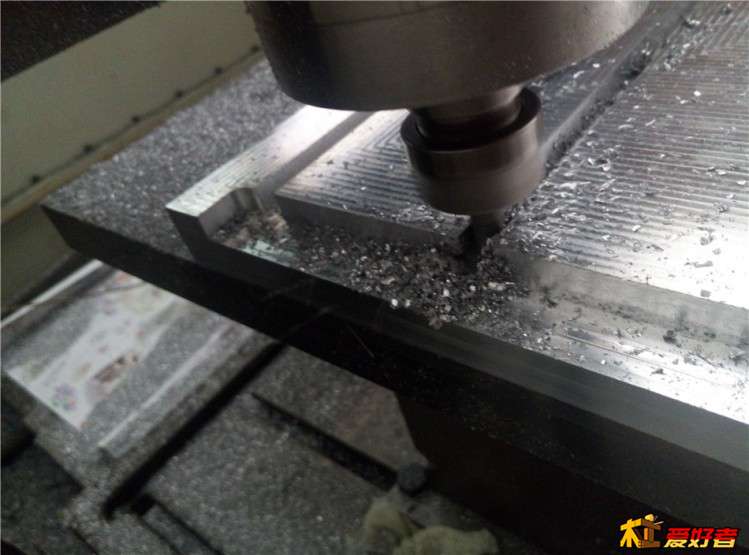

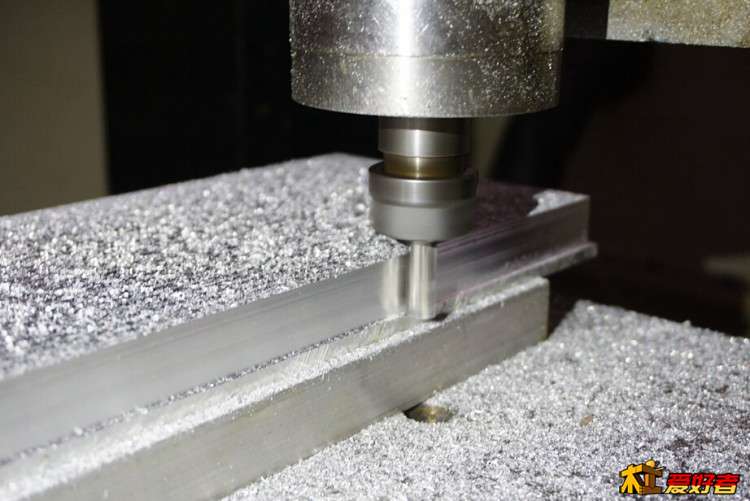

& m7 u( b2 ~+ ~: z3 Y+ i开T槽
6 }% a' _0 p1 a
2 H- |8 x+ o3 H; ]* W0 {
9 `7 E# T# a" K- T: h% K

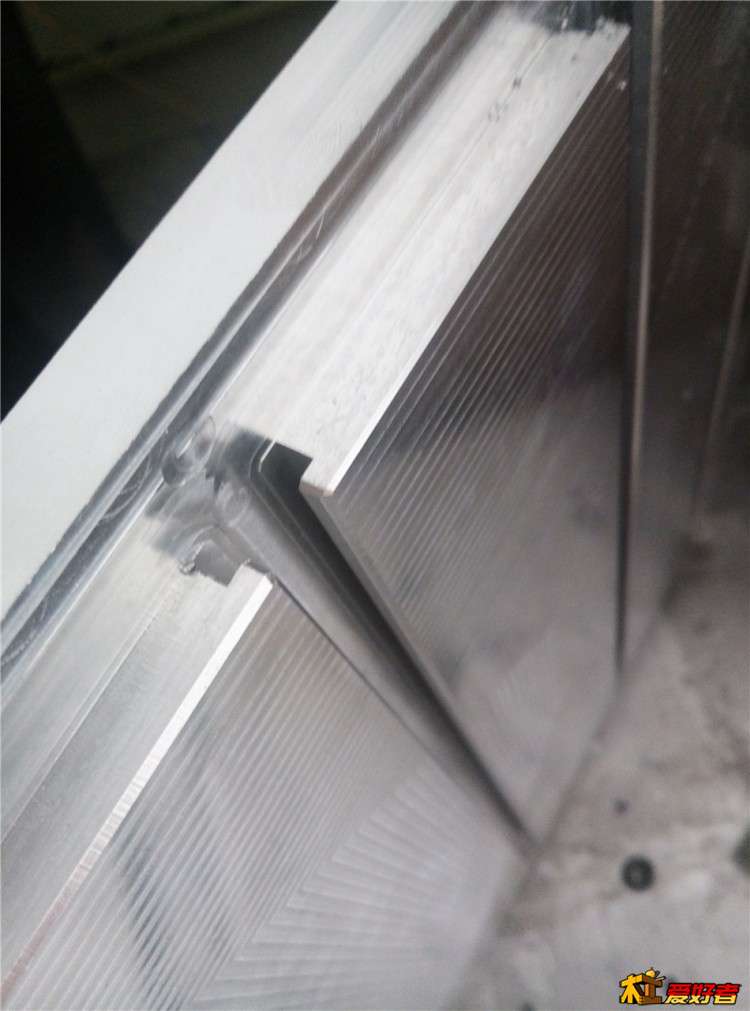

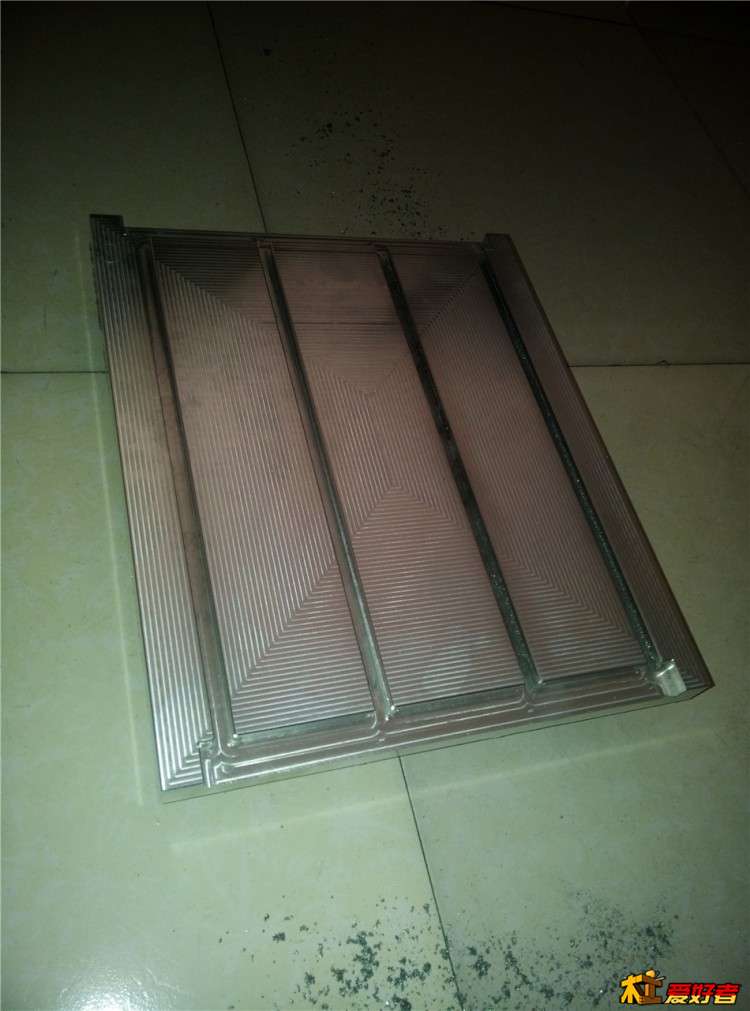

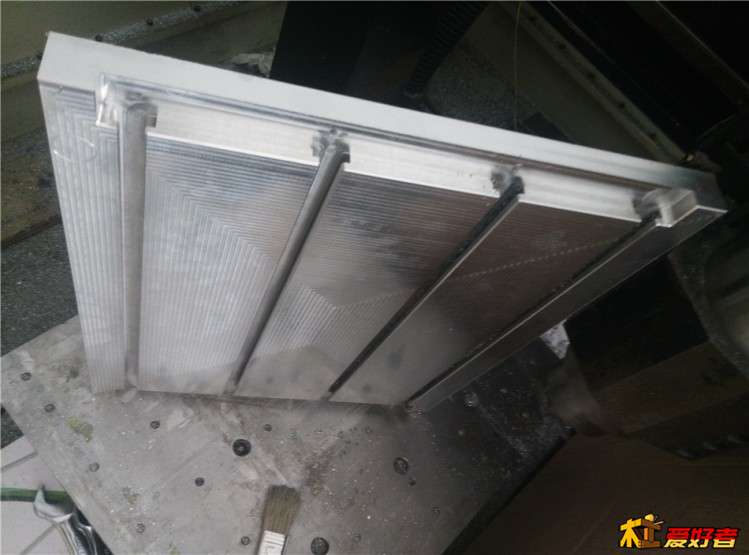

  b% L1 u5 P" N! z开好T槽的板子，半成品，还没精加工，应该也得静置一段时间
/ `7 r, G. f9 V
' Z4 ^" ^' `2 [8 [0 Q' c2 r
" Q" ?5 t, `1 `* d. r2 g+ i


. p' i7 P. \0 \6 g" u

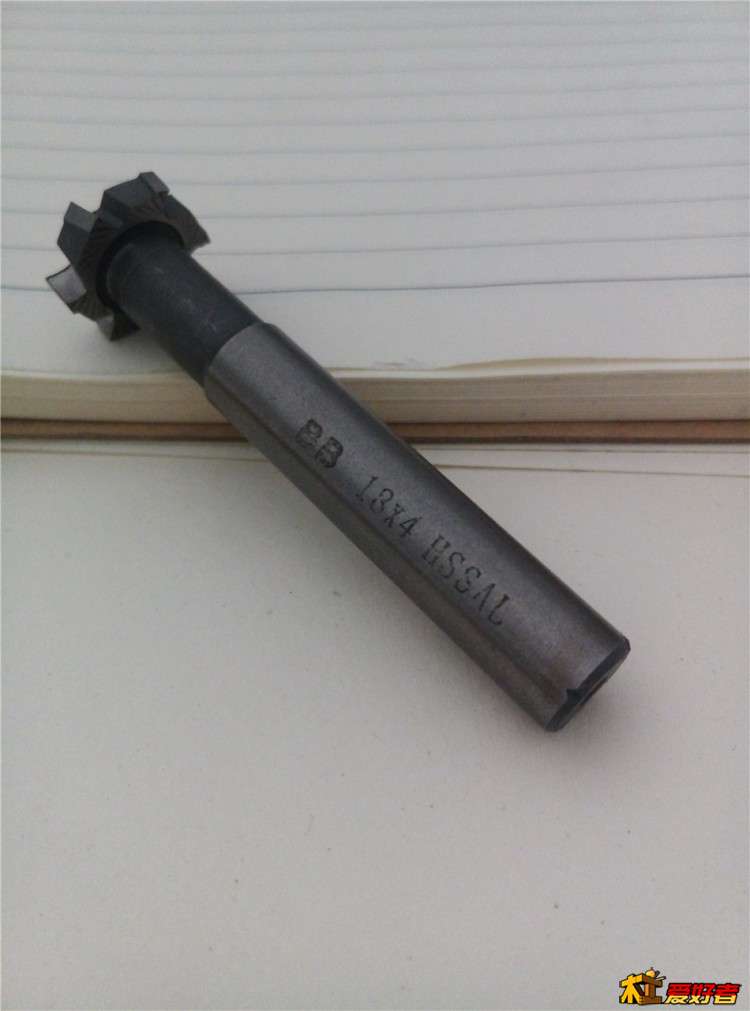

这个是用到的T槽刀

$ n; N2 `" J5 n& R$ y- _5 A

林小雨

虫眼也是眼

各种件儿都是买的？

q1251542554

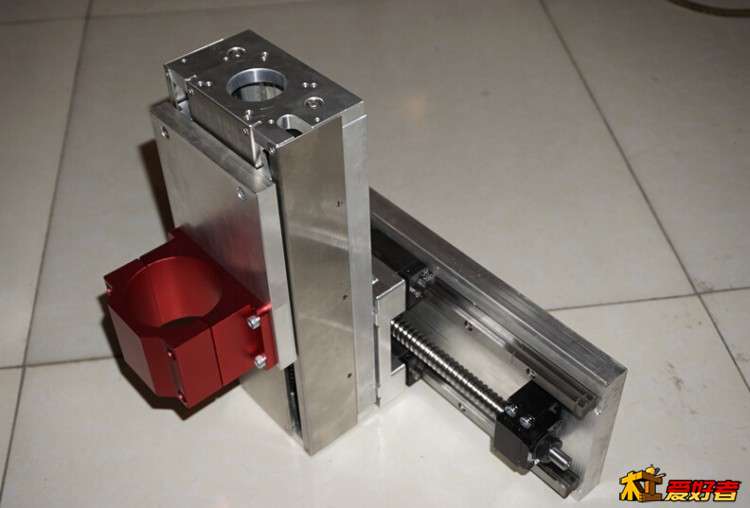

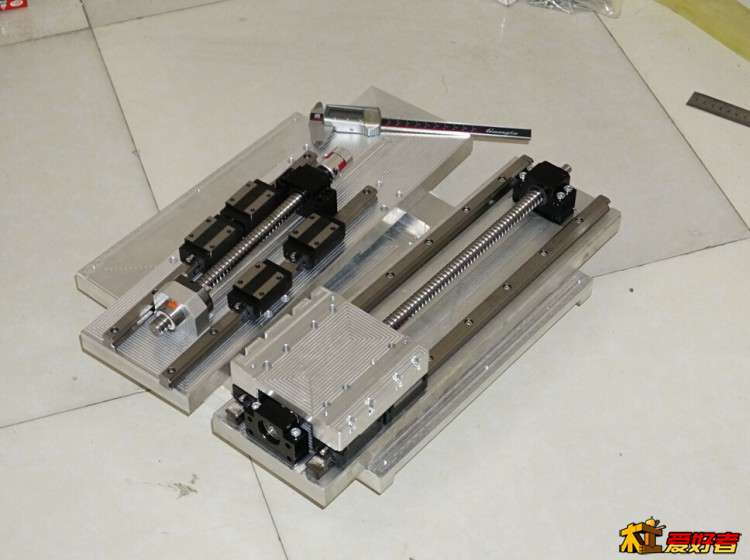

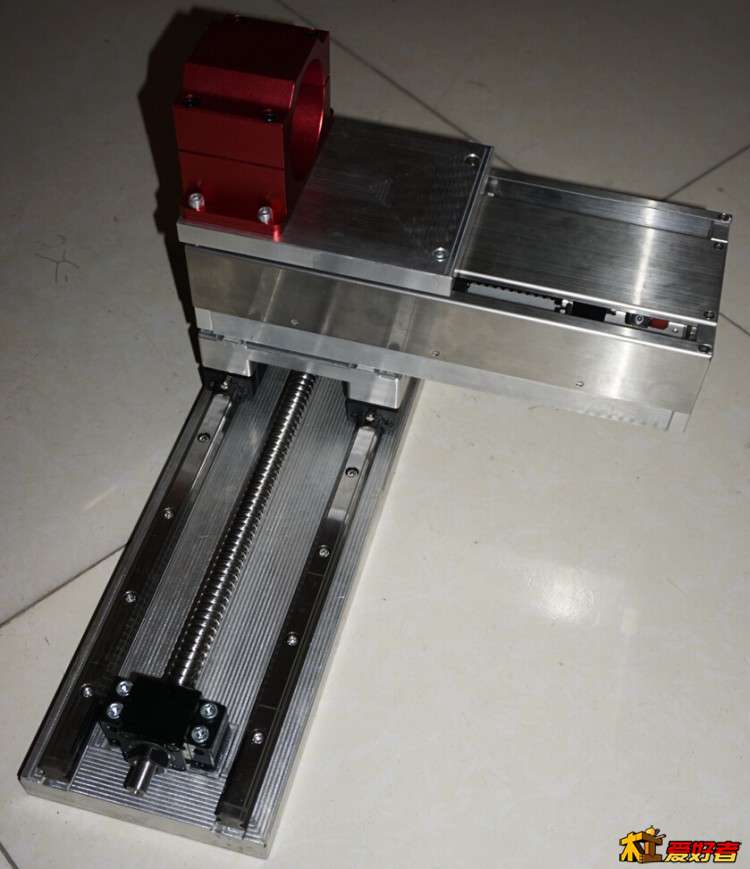

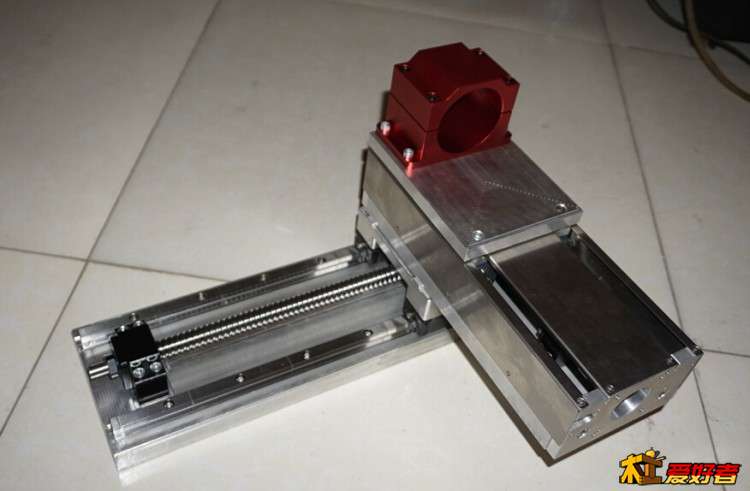

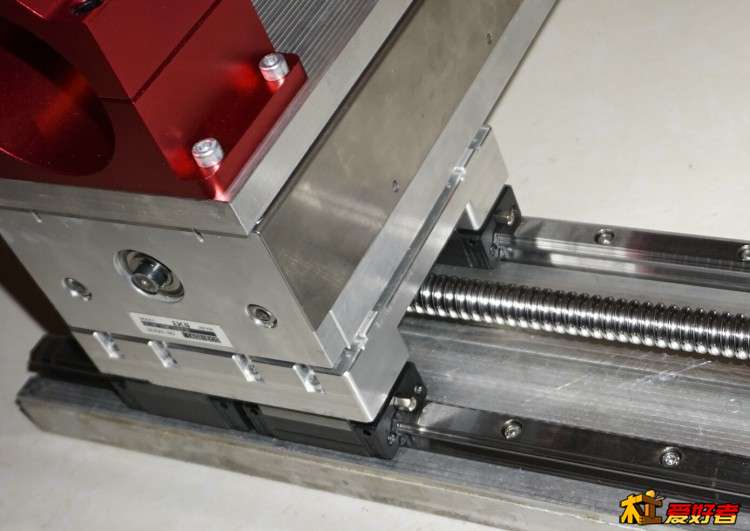

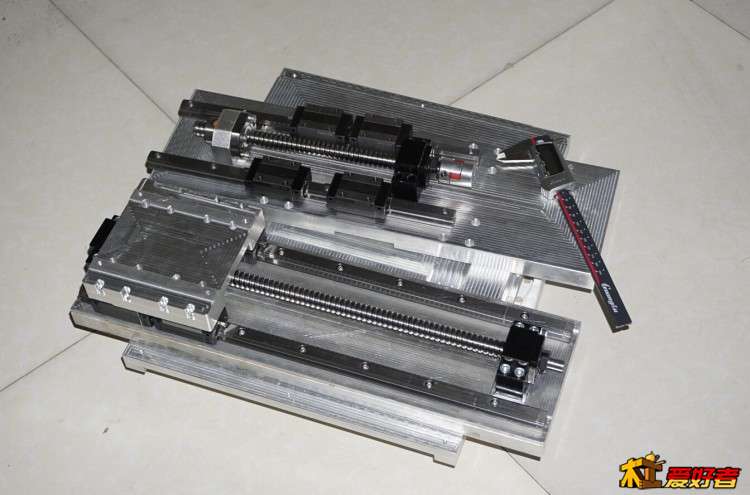

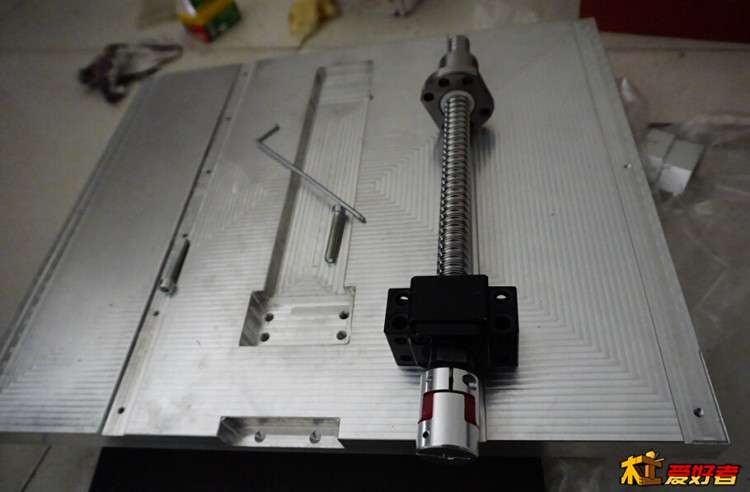

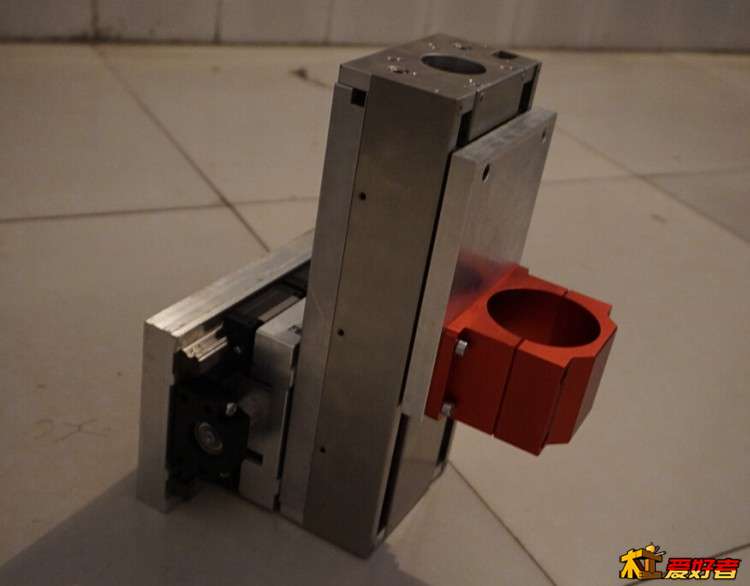

试装配了下，看看效果


2 F7 A5 C  p6 X1 w1 I8 }5 l* c( r

) m1 g" m  y- L# l8 `1 J


) q5 k' `0 V4 F. u2 w" e( I
6 z3 C" z! y1 ]. y
1 Y% g. o/ V6 O: C0 f: N3 d$ R
4 _& u0 a9 B! {+ Y

; z. y) ^% z8 B! X+ O/ U- I
5 c) u  J3 x6 I3 @, H
0 w  z  z/ Q6 _
