做指接榫推台的感觉

刨花0

科淆技术是第一生产力，如果刀具合适直榫，燕尾，三角，明榫暗榫都不在话下。

whipen

whipen 发表于 2015-8-1 14:45
& ^. J" n, U7 W! W" j6 P是个推板子的工具。但是你那齿轮用不了多久吧。可以整两伞状齿轮啊

我以为你是用雕刻机雕的，如果那样，伞状齿轮也能雕

超不赢

楼主很擅用木材，连床都是木的。

witchamy

好個木地板 ! 不花錢又練功夫，提升指接榫的製作效率目的也達成，牛 !

1838134312

木头车床真有爱心，看起来很顺眼

淡淡，烟草香

学习了

happy小闪电

不错，就是没看懂

我踏夜色而来

木齿轮根本没有必要，况且应该是伞齿轮；
用丝杆作往复运动加装刻度盘控制精确尺寸，随丝杆纵向加标尺观察大致尺寸；
如果是我，不采用丝杆，会用光杆推拉式，做一批限位块，速度只有快，精度不低，出错概率小。

锯不直刨不平

真厉害呀！！

rogerxue

我踏夜色而来 发表于 2015-8-1 07:18
9 \8 ]- I' k2 D, o$ p8 m木齿轮根本没有必要，况且应该是伞齿轮；
2 t4 K- @" [& ?' P$ @+ U/ t, v0 E2 a: }用丝杆作往复运动加装刻度盘控制精确尺寸，随丝杆纵向加标尺观察 ...

  ?* i, I+ m3 b$ z  r; n你还没有领会精髓
( N. P4 W+ Y% ?

rogerxue

能标明设计出处就更好了
3 d8 @. c- Q) Y( ]( y

cxk

补几张图，说明这个东西在做什么。

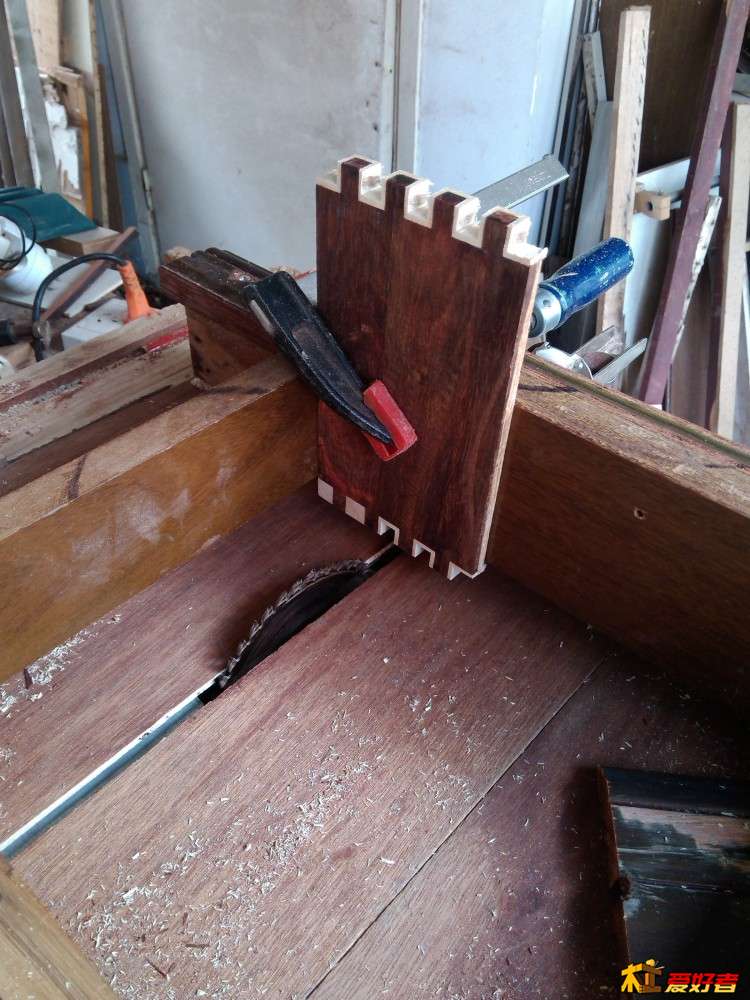

1 k8 @5 R3 Z, P( Q- f0 E% q! T切割直榫的样子。
  ?( ^6 @7 Q8 _3 _" b

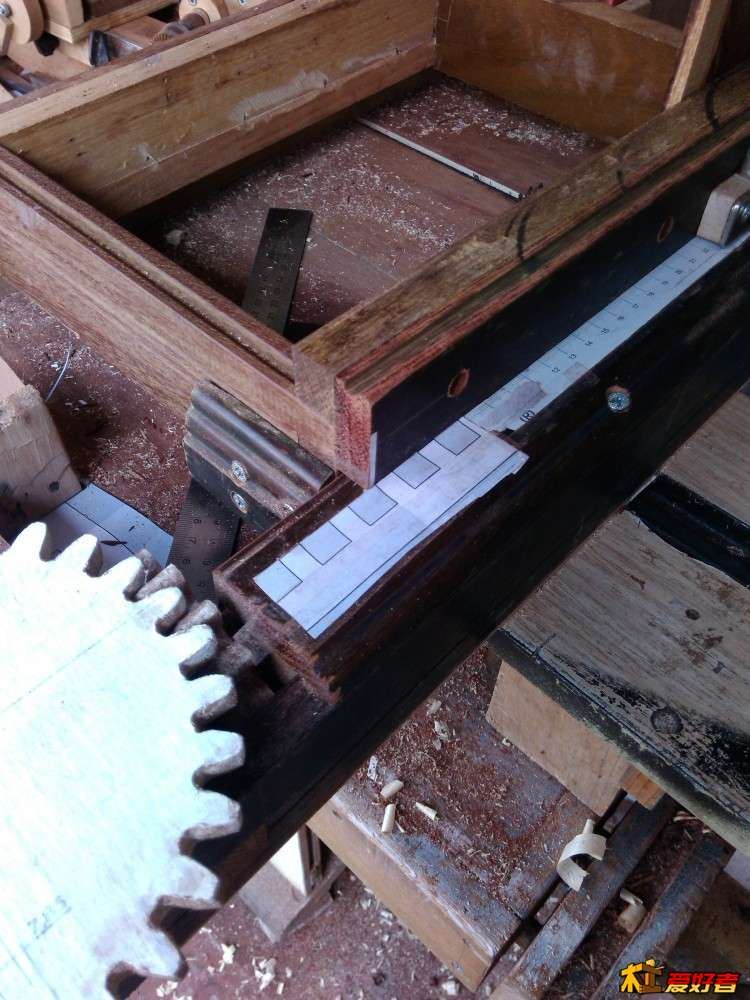

# X# Q$ h6 u# K把要做的榫样贴在导轨上，按着图纸切割就行。也可直接贴在加工的木板上进行一次性切割。

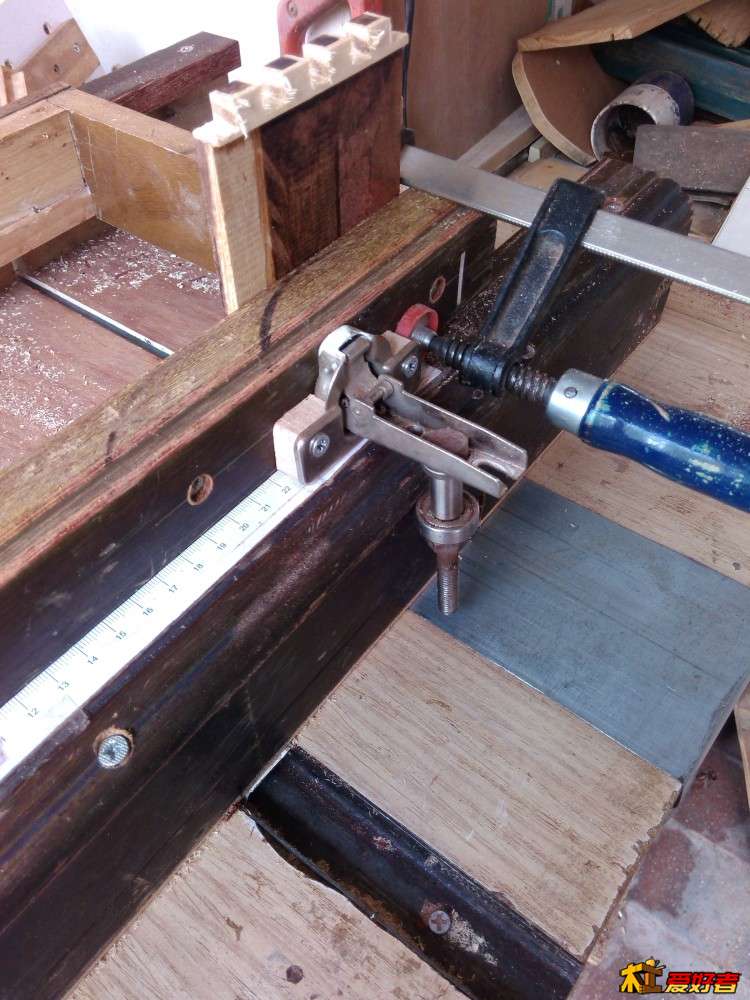

! a2 G1 Z5 Y3 O* A) U9 l: A. s用烟斗合页做了一个弹性的紧固装置。因为内盒在推动的时候由于受力的原因会往外移动。加上这个装置可以控制这个现象。

cxk

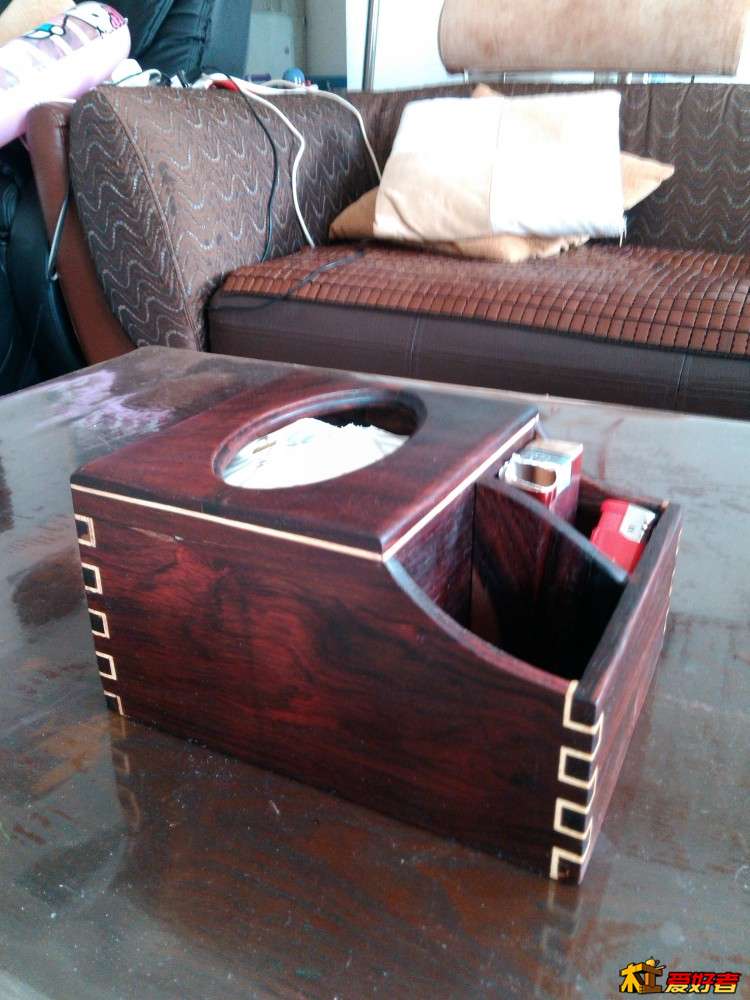

一个盒子开了16次榫.所以用这个东西。
* L! x! q8 v/ ]/ @- R

# T( y  h) J, f9 R

我踏夜色而来

rogerxue 发表于 2015-8-1 23:51
3 V/ X% R* X/ e你还没有领会精髓

! [3 p  s+ c+ g出门游走，最近回家，很喜欢你的小船等等。
你的点评我明白，一套完整机构是制作者的心情，对此我认同精髓所在。
  k+ X6 x* H1 X; [我是做机械出身，除了磨床怕砂轮炸裂很少弄之外，车（650、630、620、616），钳，刨，铣，镗（T68）都是常年摆弄的，因为在动力科（也有叫做设备科的），20多年前，通用机械的修、改、造都是自主弄的，出于愿望是希望越简单越好。
+ Z8 Y, c6 Z+ Z楼主的装置，作为一个系统或是一套制成品是不错的，但用到加工很繁琐，以前做批量零件都是不看刻度的，会预先做一些限位靠山，为得就是快和尺寸统一，这就是我回复的初衷。
$ G/ E! x2 W+ U7 Y! Z" l9 K% h祝顺意！

rogerxue

我踏夜色而来 发表于 2015-8-24 07:59
6 d  V7 w2 m7 [7 l; K  l; `出门游走，最近回家，很喜欢你的小船等等。
你的点评我明白，一套完整机构是制作者的心情，对此我认同精 ...

齿轮的和丝杆的好处在于可以随意控制榫的宽度，这样随便怎么样宽度的刀片都可以用，而且可以很细微的调节榫卯的松紧。我也考虑过与预设的靠山，但是那样就只能限定于某几个宽度，而且必须每次用一样的刀片。当然对于工业生产来说，预设位置的靠山和伞齿要合理很多。

8 R( j$ l9 h' i5 |$ t6 [伞齿固然是好，但是对于个人加工而言有些力所不及了。
. F6 E, Y- n9 g& d2 J
" i+ X0 S1 q  V1 q3 s6 ^7 f0 e原以为楼主是看到了matthias的原贴仿造的。那样的话应该贴出出处以表示对设计者的尊重。不过看回帖好像只是在网上看到图片自己琢磨出来的。好厉害，敬佩一下。

那个嵌套的指榫很赞！
