μ级精度小雕II----全闭环数控系统初步走起

神油II · 发表于 2015-7-29 12:34:10

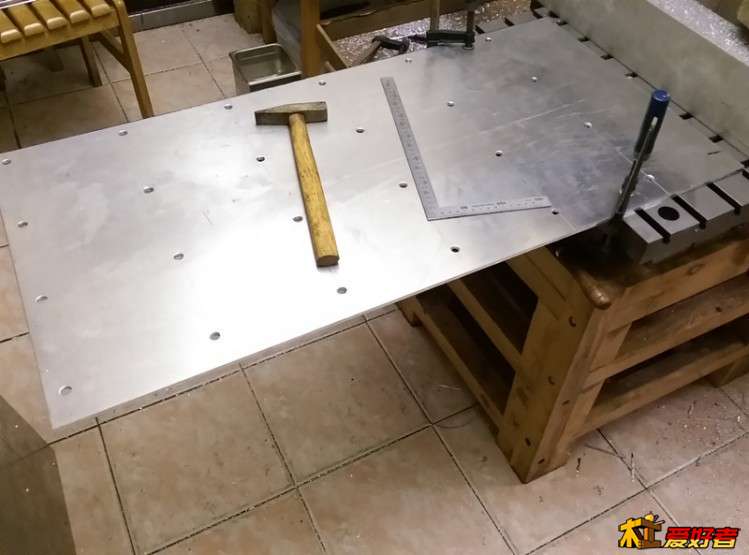

钳工干钣金工，别有一番滋味，属于互补性混合工，速度肯定不如钣金工，效果嘛自己看

神油II · 发表于 2015-7-29 12:36:54

铝板肯定是做正了，感觉到歪斜的地方都是其他各种歪

神油II · 发表于 2015-7-29 14:03:21

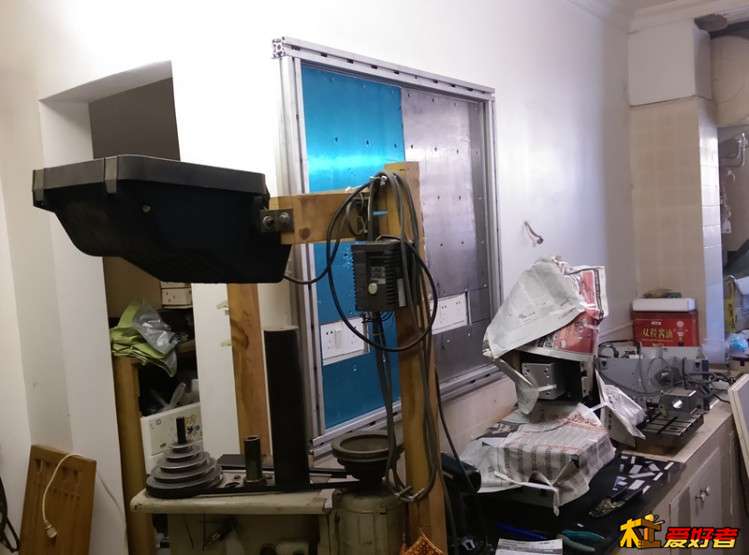

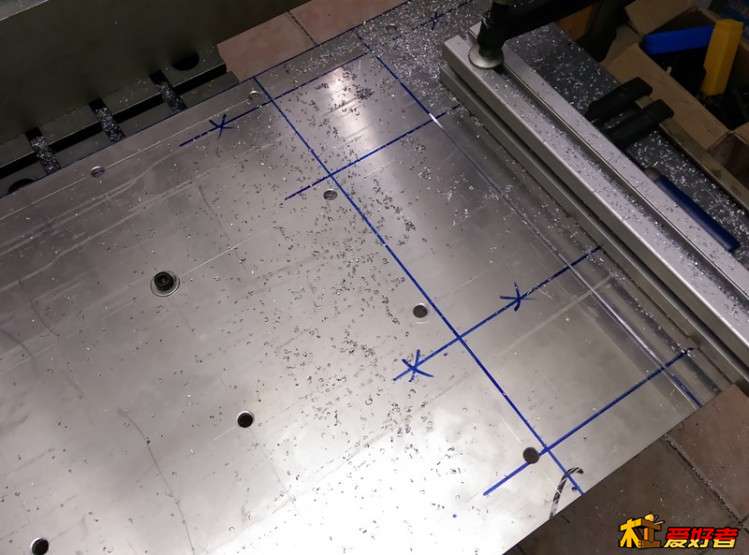

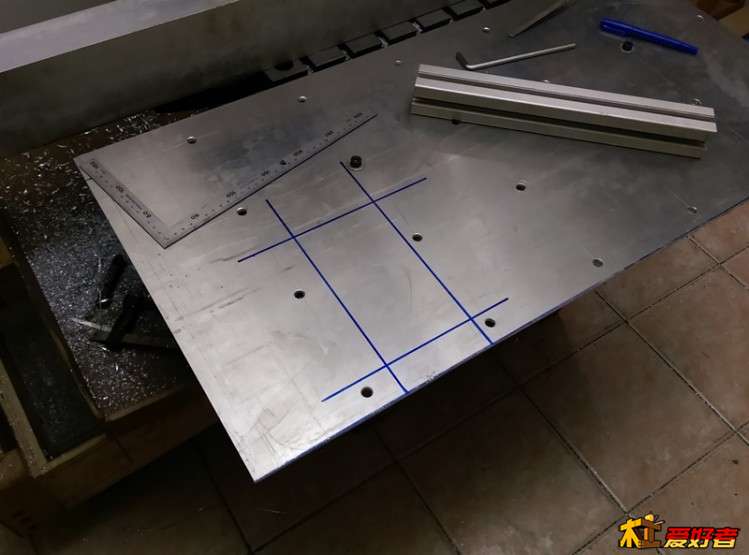

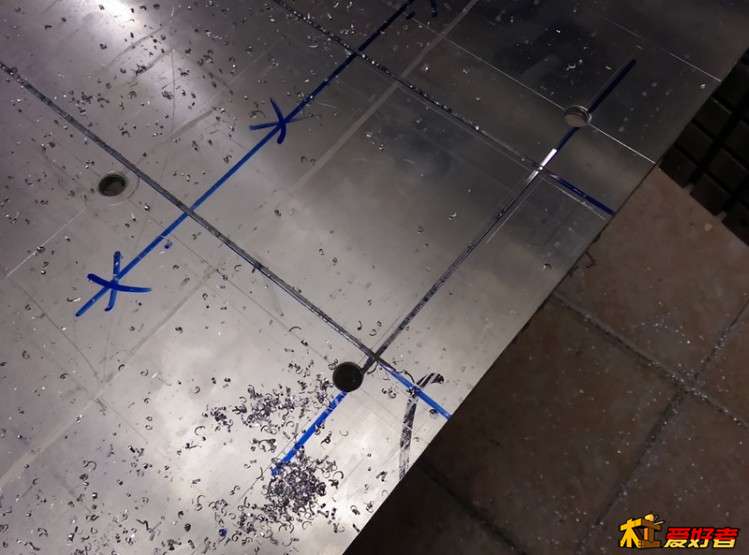

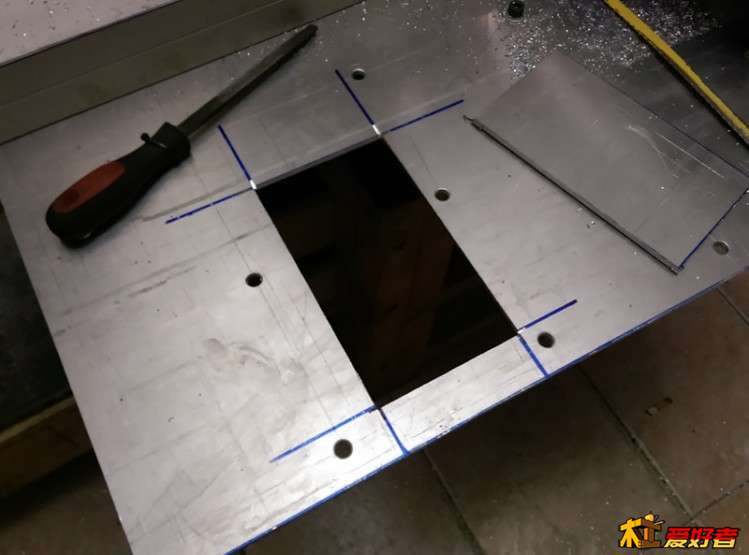

一米乘一米的电气控制箱基础部分基本完成，这么大的玩意放哪里都不合适，上墙是最节省空间的，第二块铝板正反面搞错，本来想画个图按图施工，脑子里面随便构思了下，觉得用不着画图，就那么几个孔而已，没什么多高精度要求，避开墙插和线管就好，结果本来是镜像孔，施工时打成一顺一样的，还好划线时发现问题即使纠正，不然墙插部分方孔要开过头了

神油II · 发表于 2015-7-29 14:09:56

机械制图我可是一等一的高手，这点孔在我面前就不是孔，我可以记住超过一百个完全不同没有规律的精确孔位大小和尺寸，所以我的机械设计都有大量的孔，显然这回大意失荆州，一个安装孔离墙插方孔过近了，本来有2厘米以上距离。。。。

神油II · 发表于 2015-7-29 17:50:25

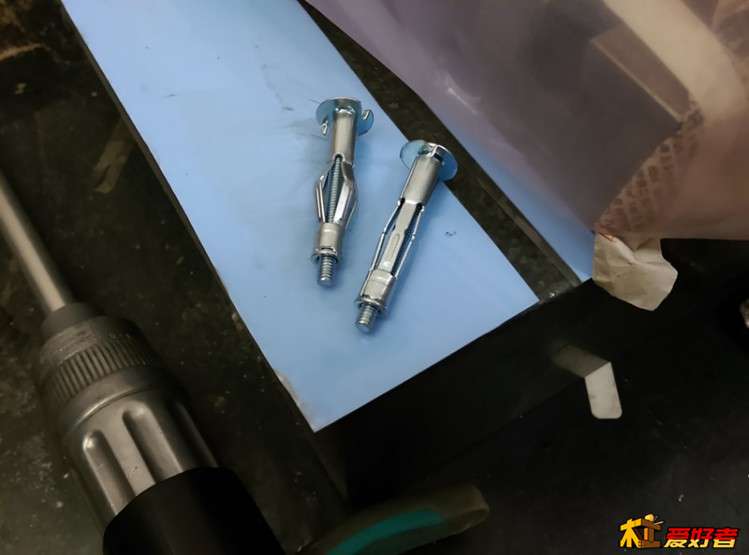

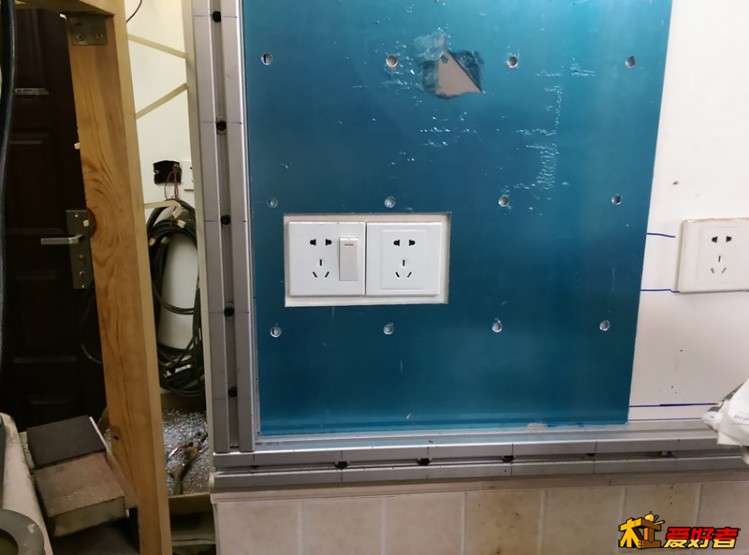

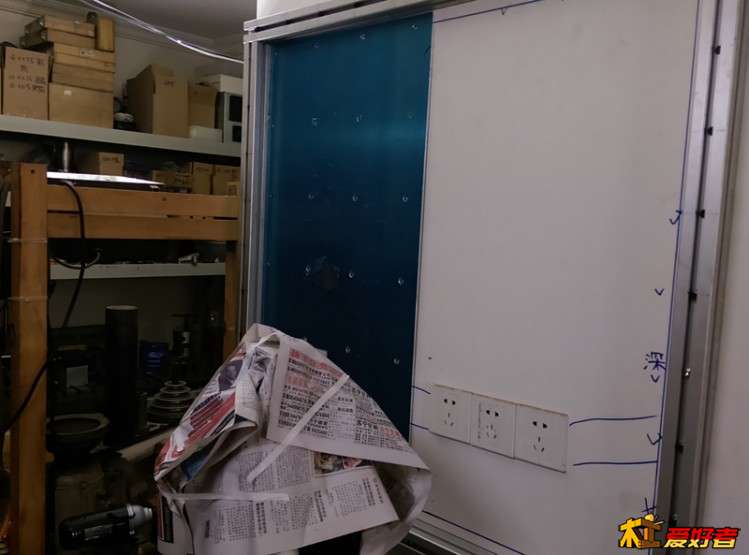

铝板上墙也是苦菜，磨磨叽叽磨了很久，心不甘情不愿开始干活

神油II · 发表于 2015-7-29 17:53:28

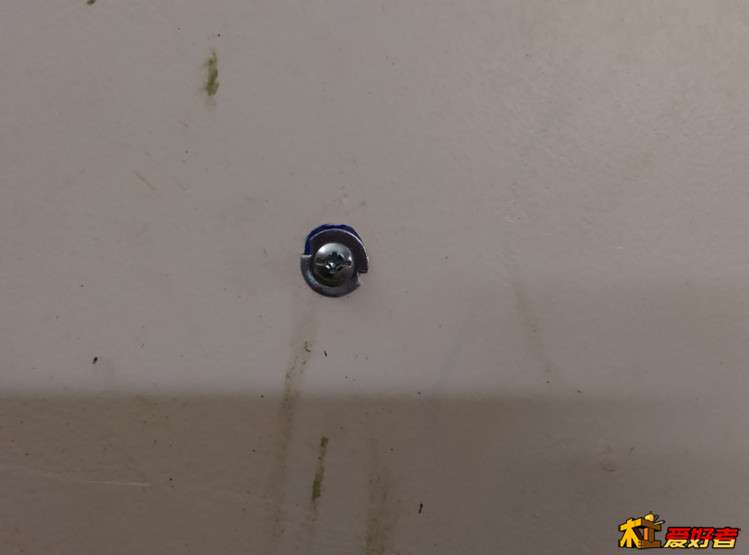

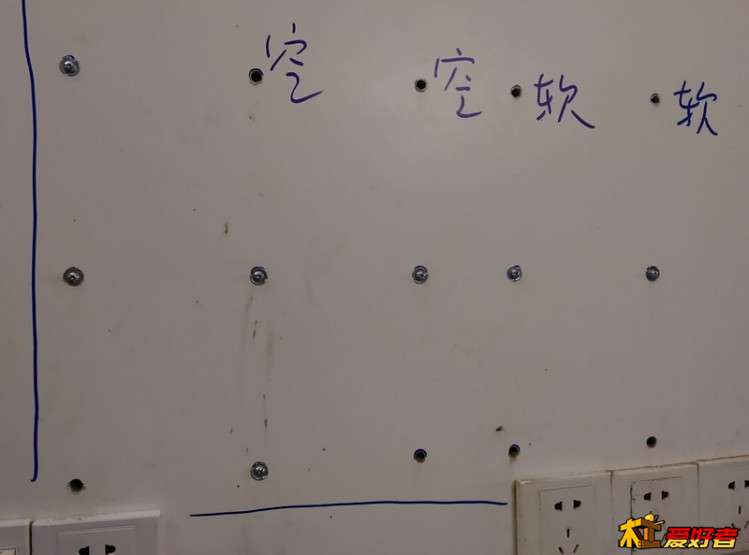

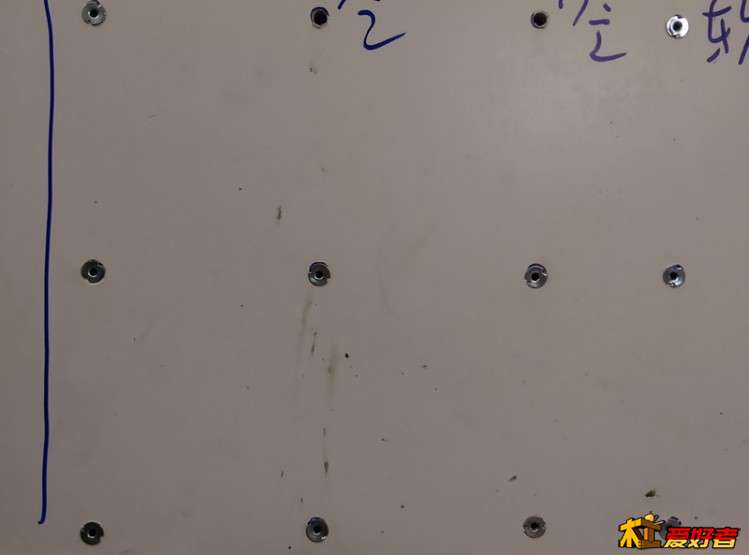

争取60%有效孔，应该能做到，现在简单固定下，铝板上还有一堆孔要打，等现场卫生清理好在搞，实在太脏没心情干活

神油II · 发表于 2015-7-30 08:19:34

显然阿余大师的CNC木雕功力很强，功基很深厚，但我还是发现其中一些问题，如果后期采用钳工+木工+玉功混合研磨打磨法制作水平会更上一层楼，表观质量会更好，当然花费的时间会更久，结果只有一个，造影能看出什么字，标准报纸小字，这就是1500块牌子和500块牌子的区别，我会尽力去实现，当然前期的CNC部分雕刻不能有闪失，细节要全部出来才行

神油II · 发表于 2015-7-30 08:42:04

神油的钳工精密研磨能力那是相当强，木工玉工研磨也尝试过，感觉不对胃口，没深入，以后会有一定程度的深入，研磨嘛，就是磨洋工，操作方法，操作工具对头，剩下来就是看花的时间多少而已，时间多，操作层次多，效果自然好

神油II · 发表于 2015-7-30 08:44:42

昨天劳累一天没力气打扫卫生，又被我那婆娘抓到把柄，只是小龙虾味道还在绕梁，过阵子再抓点把柄不是犯贱脸就是无赖脸了，那时螃蟹也该上市了吧

神油II · 发表于 2015-7-30 08:50:18

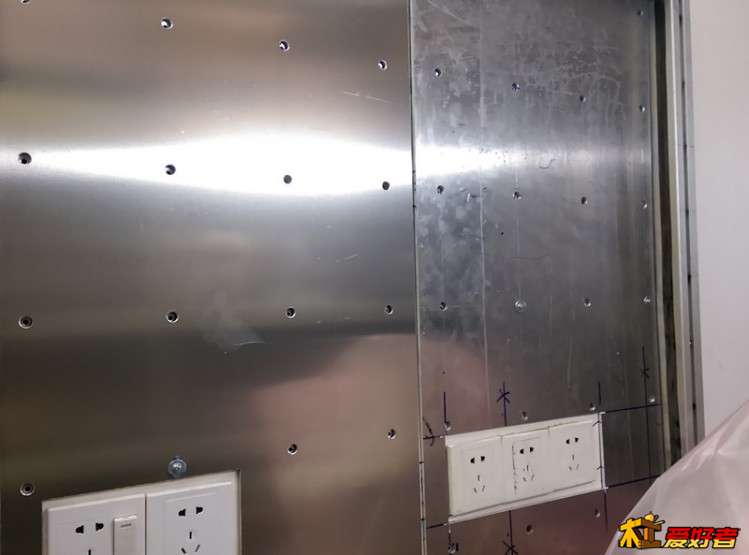

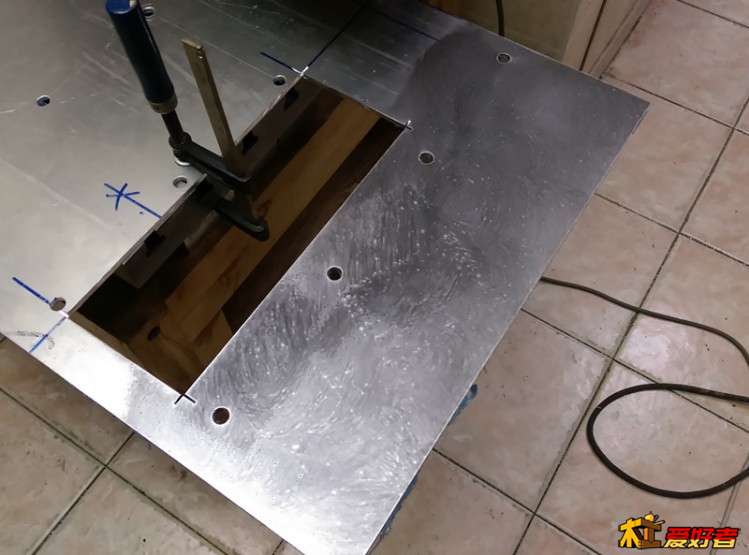

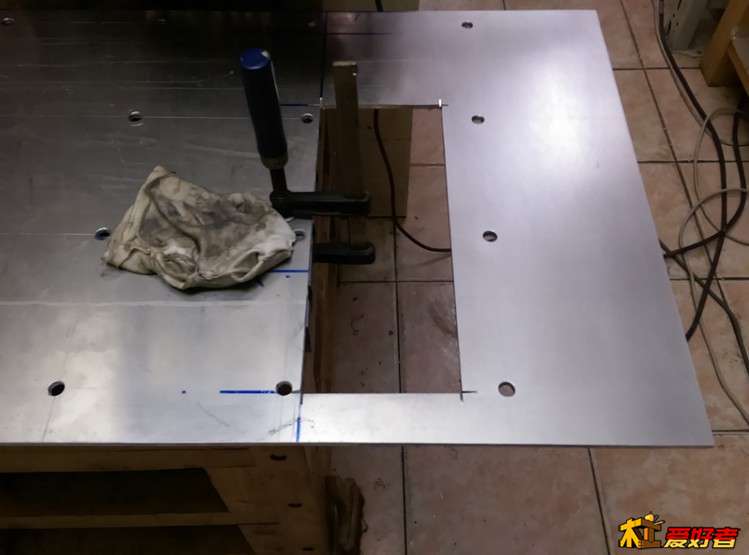

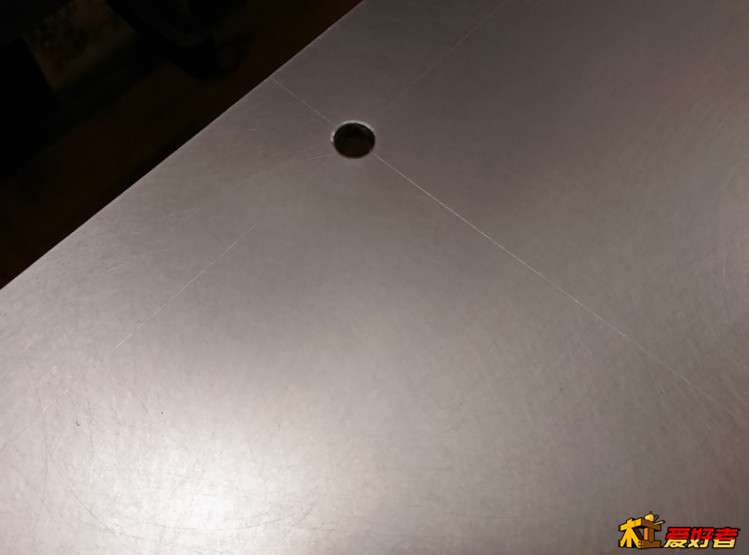

早上一起来吧卫生搞一下，哪两块铝板严重影响心情，试一下可不可以把他们打磨成一样的，一阵子忙活之后，效果看起来可以，比机器拉丝多了点人味，少了点生硬，当然多几个层次的操作工序可以远超机器拉丝，付出一地汗水，为块底板表面的超级观感严重划不来

水饮三千 · 发表于 2015-7-30 11:24:36

楼主为什么有的机器易受干扰有的机器抗干扰就强呢

神油II · 发表于 2015-7-30 11:42:14

水饮三千发表于 2015-7-30 11:24
( u) {7 w4 O( `( }$ f7 X _楼主为什么有的机器易受干扰有的机器抗干扰就强呢

这其实是个高深的问题，数控系统驱动自身是个强烈干扰源，绝大多数干扰你看不见，感觉不到的，等你能看到感觉到，说明系统存在严重的EMI问题，严格按照各数控各驱动厂家的EMI对应策略来解决，DIY级别的问问度娘，个例可以吧详细情况提出来们这里有很多人解决干扰问题都有一手，情况说明的越详细，解决的会越彻底

V爷丢了青春期 · 发表于 2015-7-30 11:44:17

楼主动手能力简直是极强了，佩服之。

另请教一下啊，丝杆和导轨的稳定性及垂直水平您那用什么方式来解决？
台湾上银的丝杆和直线导轨据说稳定可靠性及性价比不错，不知楼主是否了解，
很是期待楼主的完成品出现，最近在琢磨自己搞个5轴可防水系统，看上荷兰的数控箱了，多多交流

顺祝好

神油II · 发表于 2015-7-30 11:55:52

V爷丢了青春期发表于 2015-7-30 11:444 Y- M7 u! K# B5 c
楼主动手能力简直是极强了，佩服之。
# [! x; o s% L! I% ^ o+ {
7 R5 S3 P% v# a. d另请教一下啊，丝杆和导轨的稳定性及垂直水平您那用什么方式来解决 ...

打算用荷兰数控箱，就买半成品光机了，尽量不要自己去参与制造环节，总装调试这块自己控制好就行，阿乱机，济文机都可以，你想要什么精度怎样的稳定性可以提出要求让他们去完成，你看我忙的累死累活，算上时间成本的话性价比很差

V爷丢了青春期 · 发表于 2015-7-30 12:06:20

神油II 发表于 2015-7-30 11:553 y+ ]* r, g( p8 v$ [
打算用荷兰数控箱，就买半成品光机了，尽量不要自己去参与制造环节，总装调试这块自己控制好就行 ...

嗯，是有道理。
不过去看达到自己要求的整机大概要7W多，太黑了不划算，况且自己已经有个3轴机器耍着呢，
搞5轴的话，基本除了稳定性外，打算配上定时自动换刀，真空吸附这些
