DIY自制的小车床，参考了坛里的各家做法，所以也晒出自己的给别人一个参考

财仁巴丹 · 发表于 2015-7-17 14:52:33

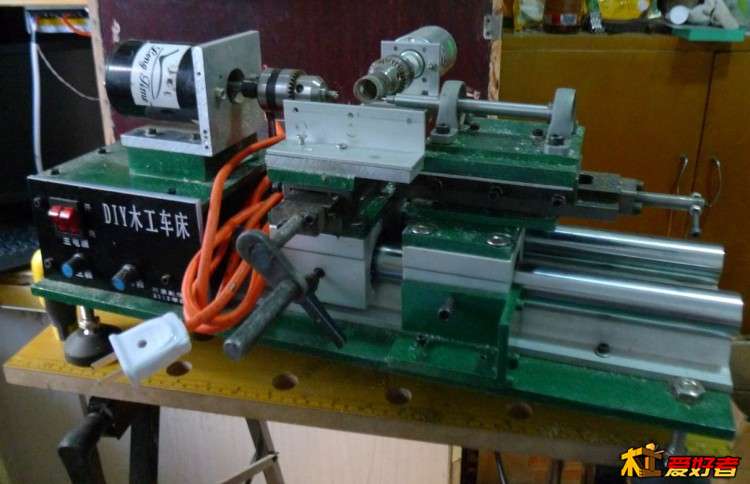

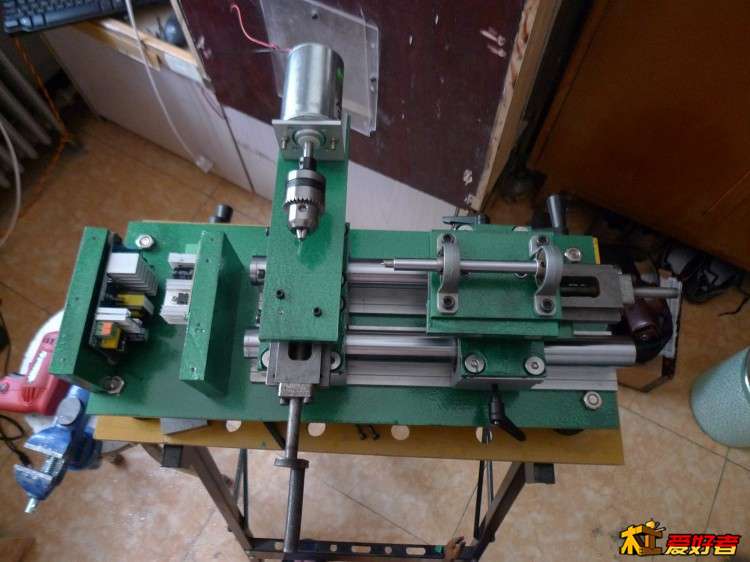

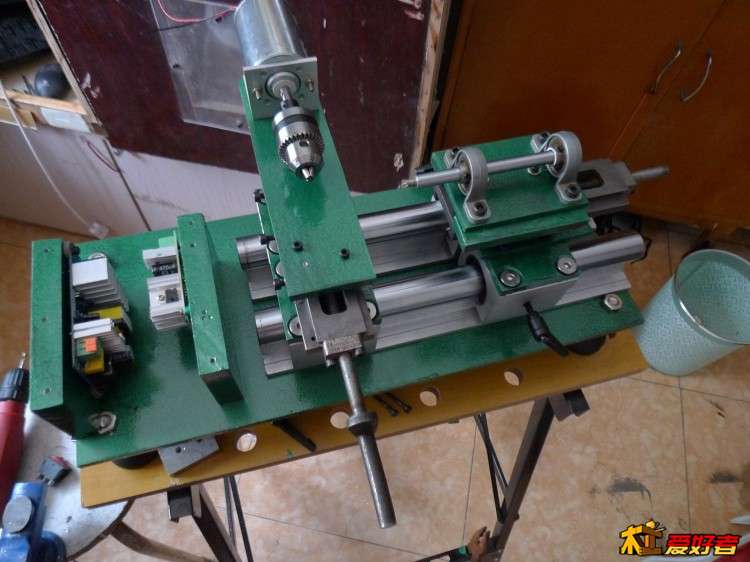

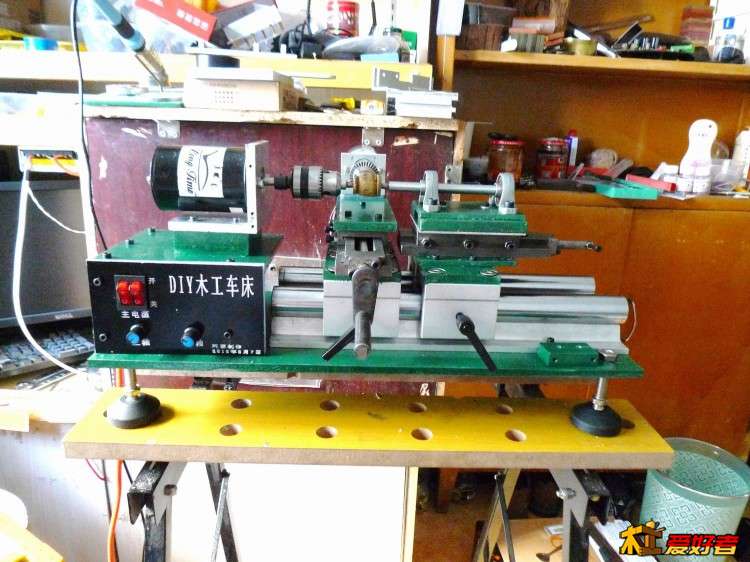

最后完成的样子

wsdty · 发表于 2015-7-17 14:59:09

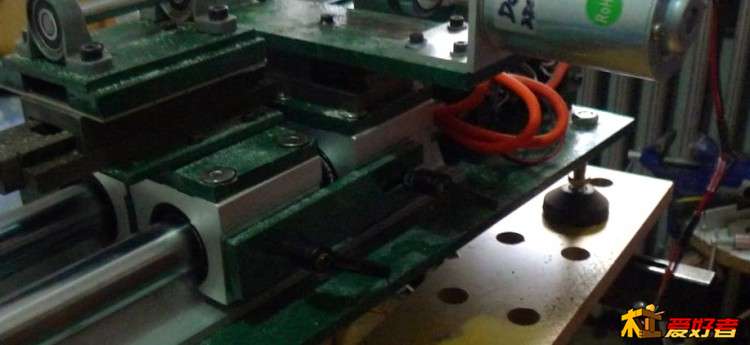

不错。请假个问题。这个滑块我也买了。好想锁紧有些问题。你怎么解决的

长缨在握 · 发表于 2015-7-17 15:03:06

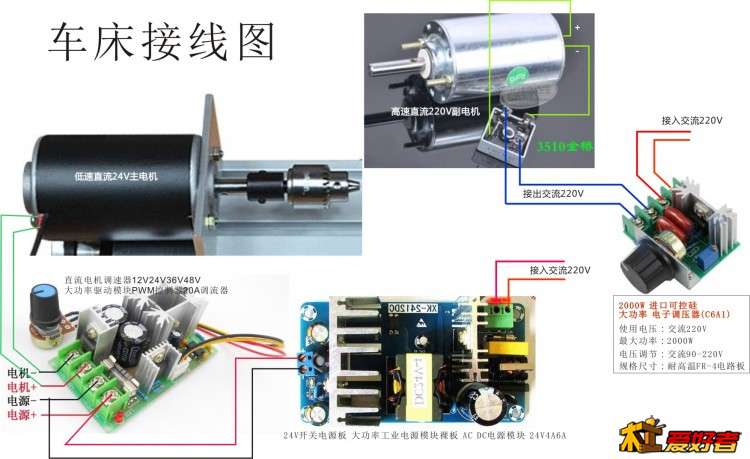

这车很实用，赞一个！！能把电路部分详细介绍下吗？谢谢！

xtfhvk-33 · 发表于 2015-7-17 15:06:01

好厉害

财仁巴丹 · 发表于 2015-7-17 15:06:36

wsdty 发表于 2015-7-17 14:59
不错。请假个问题。这个滑块我也买了。好想锁紧有些问题。你怎么解决的

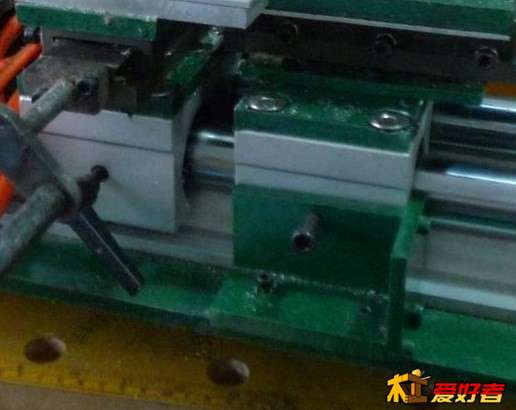

我直接用锣丝上在底板上

财仁巴丹 · 发表于 2015-7-17 16:06:05

序号名称型号数量单价总价
1 铝板 25元 250
2 带支撑光轴350长+铝托 4个+4个锁紧把手 SBR30加硬 210
3 副电机+3510全桥+夹头+支架直流220V 1 28+21+13 62
4 主电机+夹头 1 58+12+13 83
5 小拖板 50*150*28 2 43+12 98
6 24V开关电源 1 23 23
7 直流电机调速器 24V20A调流器 1 20+10 30
8 梅花顶尖（1长1短）直径10mm 2 45+10 55
9 锌合金带座轴承10mm 2 3.7*2+10 17.2
10 2000W 电子调压器 C6A1 1 3.9+10 13.9
11 调节脚机床用 4 8.4 33.6
12 开关（双联） 1 15 15
13 电源线+插头 2 15 30
14 自喷漆（绿） 1 21+6 28
合计 948.7

浮生丶 · 发表于 2015-7-17 16:08:05

鸟枪配大炮，感觉床头小了

xshhh · 发表于 2015-7-17 18:48:30

本来导轨也算下了重本，其它的尚可，只是主轴箱（马达直驱）就太马虎了事，严重把整体素质拉低。

淼渺 · 发表于 2015-7-17 19:08:38

有启发，谢谢楼主

7237658 · 发表于 2015-7-17 20:30:17

这个成本太高了

诚信立足 · 发表于 2015-7-17 21:08:24

导轨不错
我也搞了一个；电机24V40W的；您这个开关电源和调流器好用不?给个链接

红日当头 · 发表于 2015-7-17 21:14:43

成本不低

虫眼也是眼 · 发表于 2015-7-17 22:14:47

900多块钱的东西，你牛！

lq842015 · 发表于 2015-7-17 22:30:13

财仁巴丹发表于 2015-7-17 15:06
我直接用锣丝上在底板上

楼主老师，我想请教下那个电机和夹头是怎么连接的？？？我有夹头可夹头的孔径明显大于电机的转轴的直径！！而且大的多！

huahua0818 · 发表于 2015-7-17 23:00:30

好贵的成本，可以直接买一个大的了。
