单臂结构雕刻机求教？？？

ma286hp386 · 发表于 2015-7-15 13:09:51

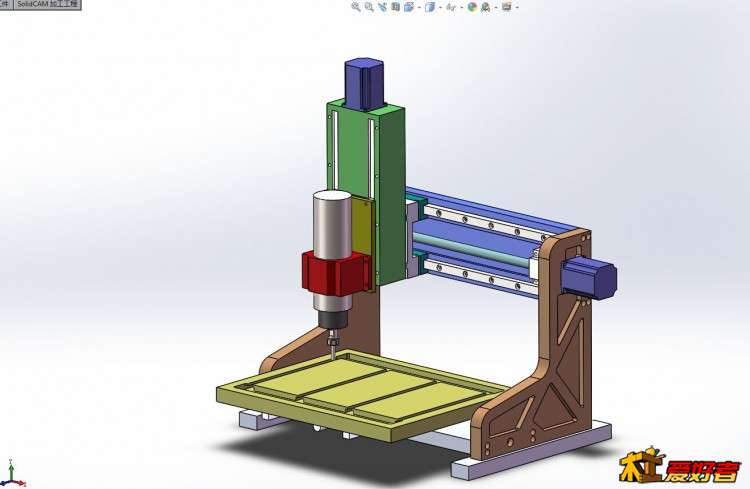

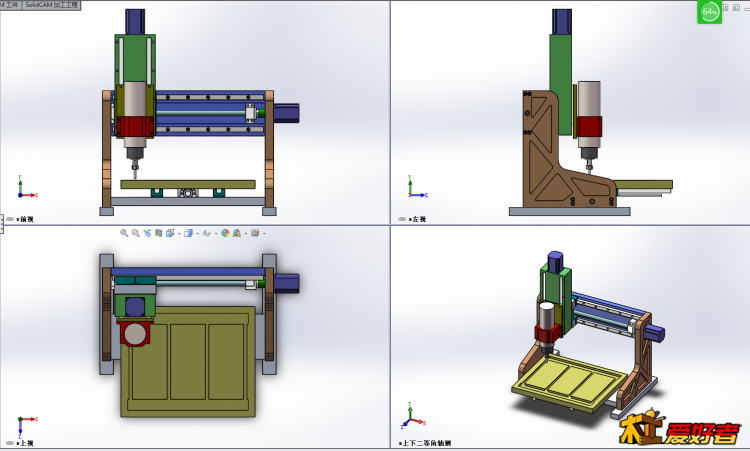

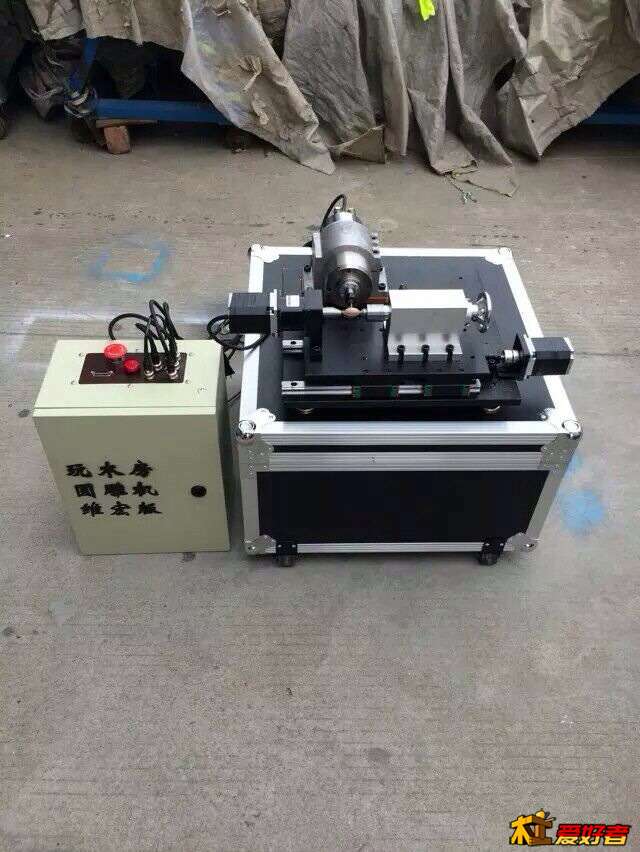

我也有这种思路，不过与你的有点不同，你这种不结实，根本无法使用。我不会画图，先找一张比较接近的图片你看看，在一块平板上，下部分安装旋转轴，上部分安装xyz轴，就你那种，不过行程要改下，x行程200mm y行程100mm z行程80-100。y轴滑块安装在x滑板上y底板做推动申缩运动，z安装在y轴的前面，y轴推动z轴申缩。做圆雕手把件与4-6牌一点问题都没有，强度也比你那个设计要好。

q1251542554 · 发表于 2015-7-15 15:29:34

norman11 · 发表于 2015-7-15 17:08:03

买一台旧摇臂钻床Z38改装吧，你这样做成本太高，得不偿失。

1282154787 · 发表于 2015-7-15 18:15:47

你把机架材料换成钛合金试一下

成都知树 · 发表于 2015-7-15 20:50:37

我个人的意见，如果有心要D，就D龙门式的，毕竟相对有保章，因为设计，数据，结构，都比较成熟。同样化精力，时间，与￥。。。那就做自己认为可行的。

boy2000 · 发表于 2015-7-15 21:07:27

成都知树发表于 2015-7-15 20:501 l. Z( M% J. Y/ E( j0 I, v
我个人的意见，如果有心要D，就D龙门式的，毕竟相对有保章，因为设计，数据，结构，都比较成熟。同样化精力 ...

嗯嗯！固定龙门式正在设计中！

成都知树 · 发表于 2015-7-15 21:11:49

祝你早日成功，也希望能够向你学习。。

itsddt · 发表于 2015-7-15 21:56:37

单臂结构雕刻精度是个大问题

hjz197034 · 发表于 2015-7-15 23:09:56

买个n手的摇臂钻改一下，比你自己做的这个玩意强万倍。

binbin2000 · 发表于 2015-7-16 00:07:07

我见过进口的商品机中有一款和楼主的图类似结构的机器，机架是铸铝的，重量近100公斤。
行程好象是A3纸大小，配几十瓦的主轴，只能雕双色板。

t2930 · 发表于 2015-7-16 07:54:32

还有啃钢的单臂龙门呢，不过人家一套导轨丝杆能买你几套的整机预算了估计，结构不重要，只要有钱，你玩啥结构都出彩

boy2000 · 发表于 2015-7-16 12:30:09

谢谢各位师傅给的建议！行程小的话，因该还过得去，现在转固定龙门式！预计整机150KG左右！有效行程500*400*150

mojianghai · 发表于 2015-7-16 14:57:51

本人也在构思单悬臂雕刻机，行程是100*100*100，图已经画出来，可惜被败家娘们给删除了，不然可以发上来让大家批判批判

sea2012 · 发表于 2015-7-16 15:52:40

独臂可以用整块的铸铁我想可行。

ma286hp386 · 发表于 2015-7-27 12:51:45

mojianghai 发表于 2015-7-16 14:57
" z, X4 K7 G W本人也在构思单悬臂雕刻机，行程是100*100*100，图已经画出来，可惜被败家娘们给删除了，不然可以发上来让 ...

我也有这种思路，画出来看看，参考参考
