车制木螺纹试车汇报－木螺纹复制器

qf8901 · 发表于 2015-7-3 08:19:09

左手.无痕发表于 2015-7-2 21:26
/ _4 D1 L! j9 T; H* S这么大一坨，很重的，支架就显的单薄了，调整方向也不太方便，与主轴稍不平行就车不出匀称的螺纹，继续探索 ...

确实，再加上卡盘，有些重了！
主要想省费用，看来不太好！

qf8901 · 发表于 2015-7-3 08:29:43

全能钳工发表于 2015-7-3 00:18
1 D: M" ^; X# l* M Y, Q这种做螺纹的方式很早就有，大概是十九世纪吧。原来是加工金属用的，用于木工行业也有很长时间了。1 D, J0 W( I! {6 \- W" d+ [( `7 x8 }
这东西 ...

一看就是专家级的，谢谢。

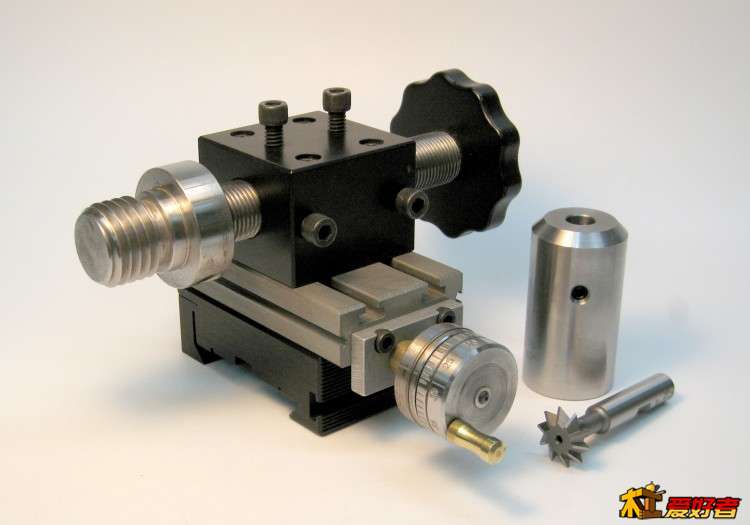

可惜国内这东西没有做的，网上到是找到了一家，要价560呢，用的是旋转小托板的方法保证螺纹角是60度，这在木工车床上是办不到的，所以要有专门的铣刀。

holyland · 发表于 2015-7-3 21:55:57

螺纹旷的话可以在大螺母套上开一刀缝，然后螺丝调节收紧，类似余车床拖板螺母消回差结构，或一些台钻的主轴抱紧装置。

qf8901 · 发表于 2015-7-3 22:04:40

holyland 发表于 2015-7-3 21:556 C# y0 O: @) x& T
螺纹旷的话可以在大螺母套上开一刀缝，然后螺丝调节收紧，类似余车床拖板螺母消回差结构，或一些台钻的主轴 ...

是个好主意，不过这个东西好像有些厚，不知紧效果如何？

476253337 · 发表于 2015-7-4 08:38:12

老大走的够早的看过没敢实验愿你早日成功一定可行慢慢改进

szhansy · 发表于 2015-7-4 22:33:59

我曾经也设想过类似的方案，为此还买了这种铣刀 http://item.taobao.com/item.htm? ... &_u=41i61l56740 不过后来没有实施。你的方案很有启发。上面的铣刀你可以试下，不知道行不行？

qf8901 · 发表于 2015-7-9 17:01:15

szhansy 发表于 2015-7-4 22:33
* G* a& e6 {. B7 C, `) H! l4 Y我曾经也设想过类似的方案，为此还买了这种铣刀 http://item.taobao.com/item.htm?spm=a1z09.2.9.354.knbV9 ...

我专门订做的铣刀，角度是60度。你发的这种刀好像没有写角度。

qf8901 · 发表于 2015-7-9 17:06:41

holyland 发表于 2015-7-3 21:55
5 _. m5 b2 [2 ]* M% v: ?螺纹旷的话可以在大螺母套上开一刀缝，然后螺丝调节收紧，类似余车床拖板螺母消回差结构，或一些台钻的主轴 ...

谢谢建议，有空试一下！

qf8901 · 发表于 2015-7-9 17:10:21

476253337 发表于 2015-7-4 08:38
, P6 l* n4 X7 l# g! J老大走的够早的看过没敢实验愿你早日成功一定可行慢慢改进

谢谢支持！

乡村老家 · 发表于 2015-7-14 22:28:29

如果国内有人能做这款就好了

乡村老家 · 发表于 2015-7-14 23:21:44

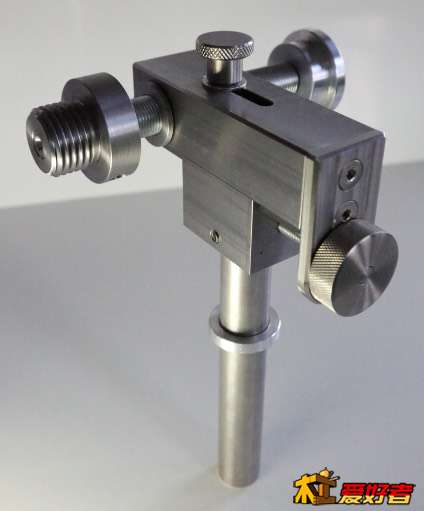

看看这款，在改进下

Ж秋枫Ж · 发表于 2015-7-17 16:30:03

这个方法真的很不错哦。

qf8901 · 发表于 2015-7-19 21:55:42

乡村老家发表于 2015-7-14 22:289 J. _2 h9 n; C9 \, y8 a
如果国内有人能做这款就好了

还是这样的好用，看来你也注意这东西老久了！

qf8901 · 发表于 2015-7-19 21:56:37

乡村老家发表于 2015-7-14 23:21
% |. R2 F8 {' e1 v- Y, a5 V" G看看这款，在改进下

这款有微动调节，也不错地，我那个纯试验品，精度不够！

Ж秋枫Ж · 发表于 2015-7-20 11:16:43

想法办自己做一个也好
