台锯用公榫夹具的DIY制作，

小巴 · 发表于 2015-7-6 21:00:31

好东西，学习一下，问问楼主，既然有了带锯为啥要做这个工具来开榫？难道这个除了开直隼还能干别的？？

辽南盖州 · 发表于 2015-7-8 21:22:03

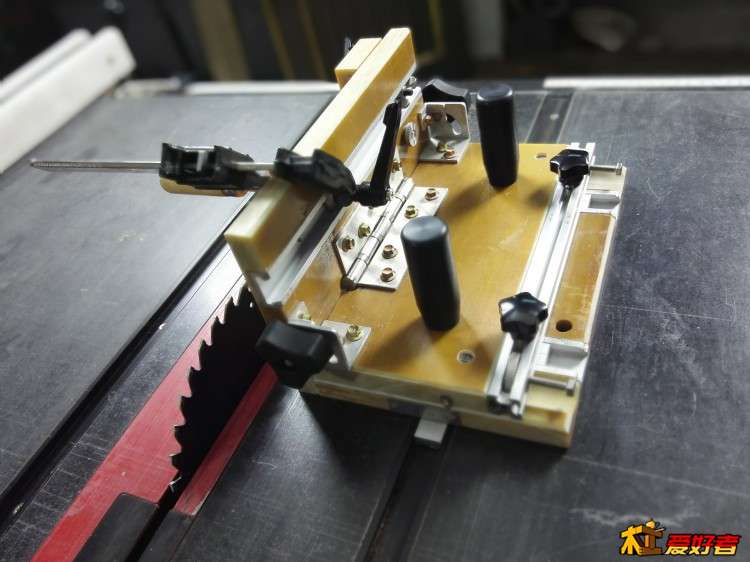

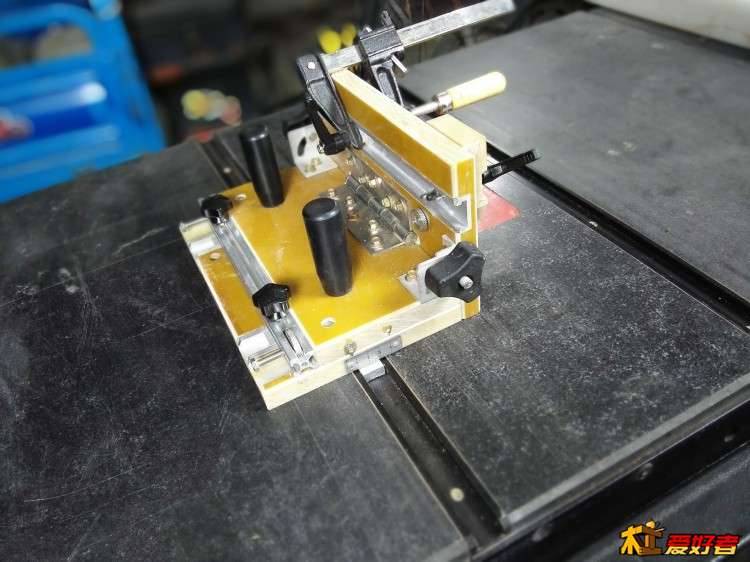

成品补图，，

今天买的五星螺丝到了。制作组装了微调装置，家装了刻度标尺，把电木板倒了边，现在算是大功告成了，

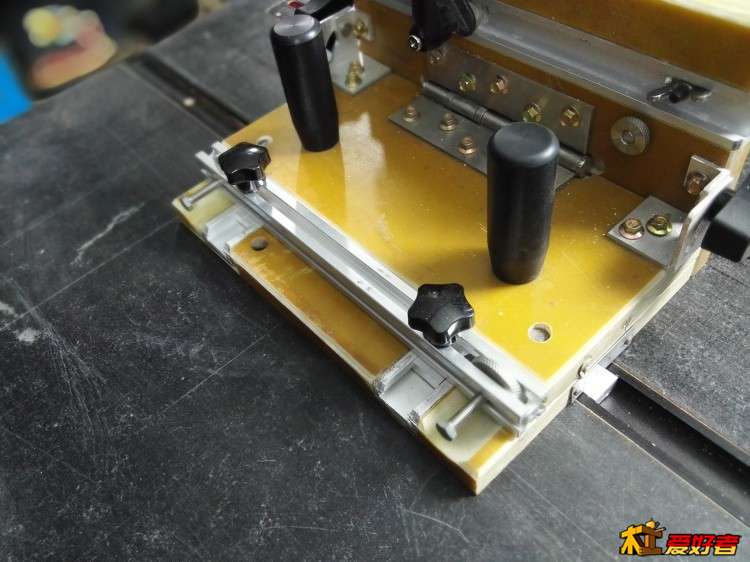

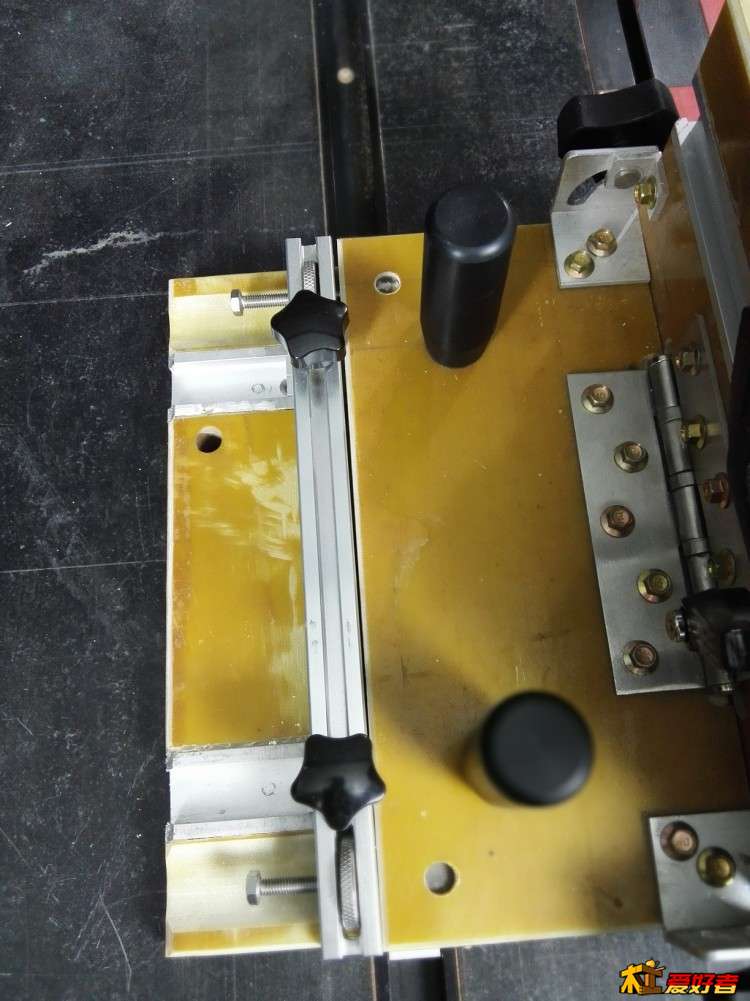

微调装置，

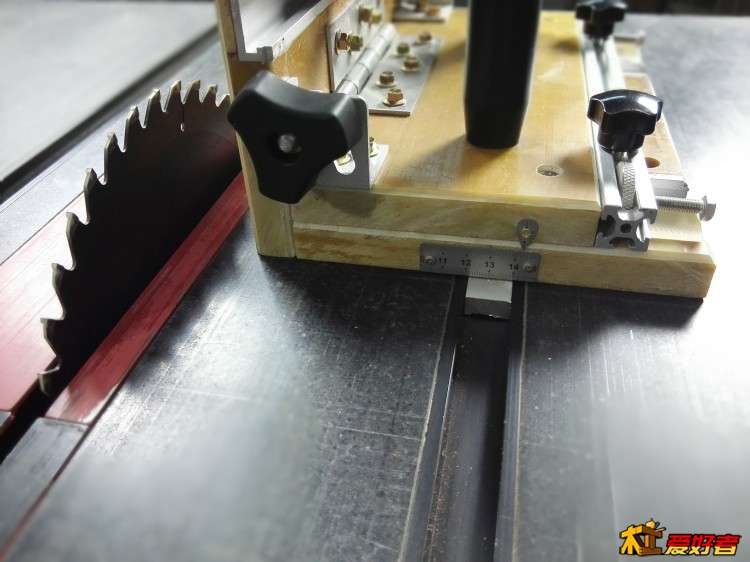

刻度标尺

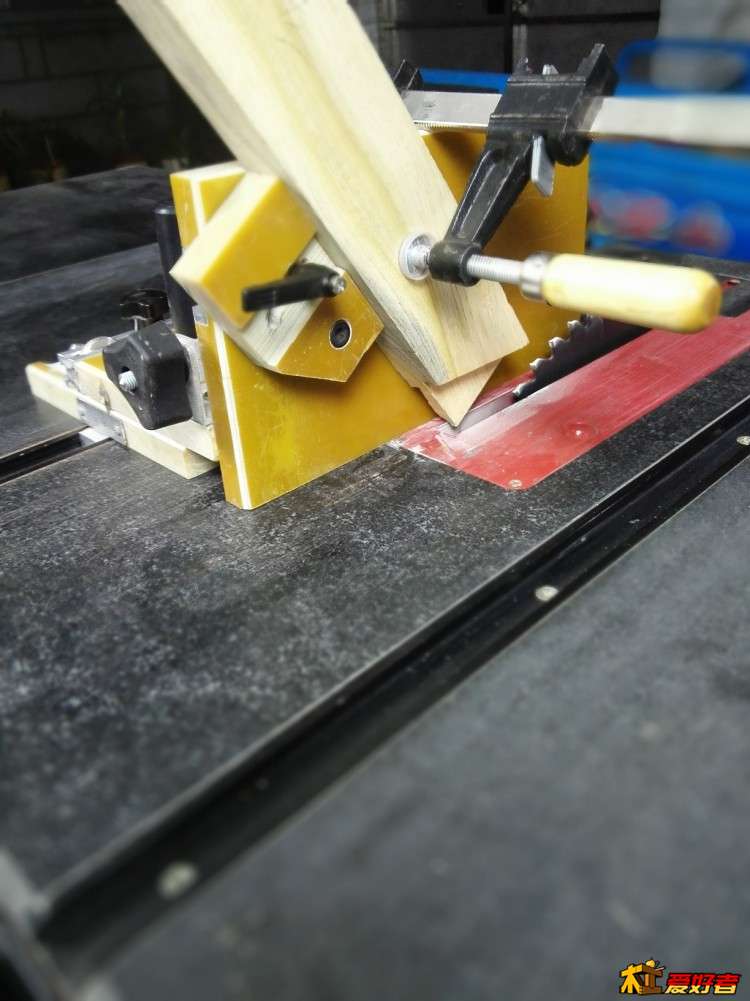

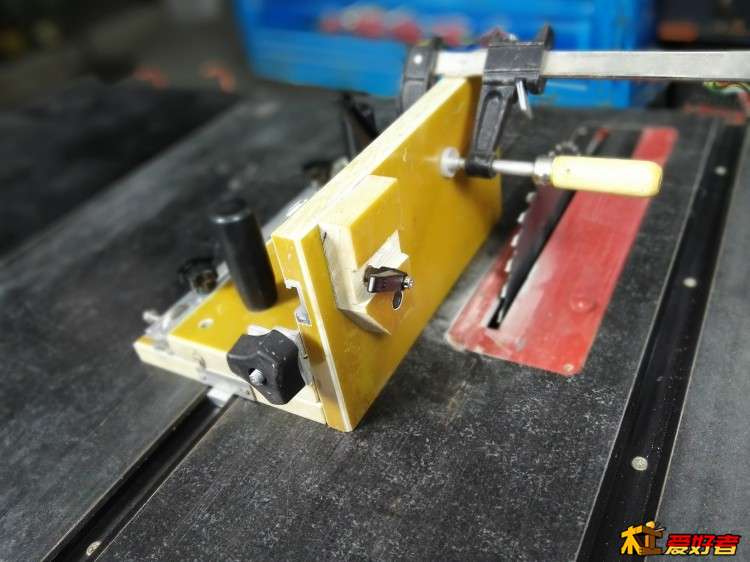

夹持的状态，可以夹持45度，和复斜45度，F夹可以在靠山上两边移动，背后有锁紧把手。用来夹不同宽度的木料，

微调装置的原理是先用五星螺丝锁紧铝合金型材，在拨动型材上的滚花螺母，这样，滚花螺母中间的丝杆就会做前后运动，我试了试正常整体挪到差不多位置后，微调也就调个2毫米以内，很方便了，。微调好了以后，在锁紧两个推把把手，就可以了，。

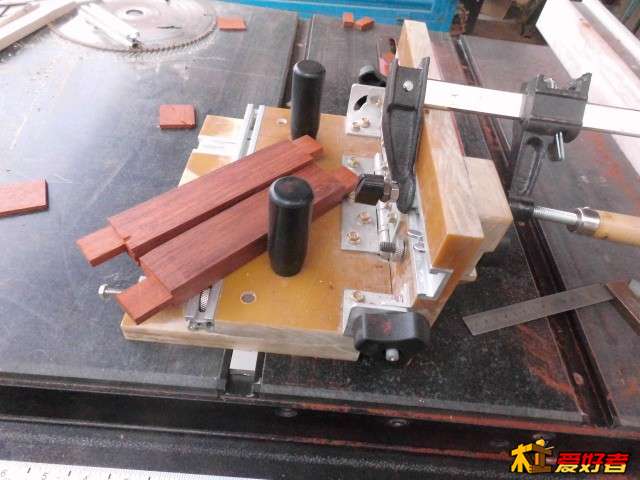

最后使用感觉很方便，批量加工榫头很精确快速，省力不少，实现了我的愿望，呵呵。终结下成本，电木板是以前淘汰的倒装桌面，这个价值不好界定，算以前的半价30元吧，F夹15元，吴总那杂七杂八的差不多100元，另外一家买了差不多20元，总价差不多170元吧，谢谢大家关注，

sz波尔卡 · 发表于 2015-7-8 23:24:43

刘察

wzpk2004 · 发表于 2015-7-9 11:11:44

九哥的东西太厉害了，顶一下

灞河鱼88 · 发表于 2015-7-13 22:04:15

九哥能不能把尺寸公布一下便于大家仿制

wzpk2004 · 发表于 2015-10-15 19:49:48

恭喜恭喜

sqzhugj · 发表于 2015-12-1 13:44:29

技术贴，留名

lmjs · 发表于 2015-12-1 22:25:30

楼主做的非常好！！
更正一下名称。
楼主用的叫做酚醛玻纤板，是玻璃纤维纺织成布，然后浸泡酚醛树脂，压合烘烤固化而成。

跟电木不是一个东西，比电木强度更高。因为里面有长玻璃纤维（跟板子尺寸一样长），所以加工时对刀具磨损很大，需要用硬质合金刀具，强力冷却。

POM是聚甲醛的缩写，是比电木强度更高的一种塑料。好像电木和聚甲醛里面有很短的纤维增强（不确定）

lmjs · 发表于 2015-12-2 08:32:10

lmjs 发表于 2015-12-1 22:25
}* c' O% g6 V9 I, d' q楼主做的非常好！！9 a% Z, @+ U1 ]: F
更正一下名称。- c; l2 S: N5 M z# g" F+ t$ V2 K9 B
楼主用的叫做酚醛玻纤板，是玻璃纤维纺织成布，然后浸泡酚醛树脂，压 ...

这种板子用途很广，常用的比方电路板，还有就是需要绝缘和强度的结构件等等，玻璃钢制品都跟它结构一样的。
