尼尔森Lie-Nielsen 4号光刨及高角度蛙座赏析（超多图！）

超不赢 · 发表于 2015-6-17 21:55:34

不错，工艺细致，应该很值钱。

caomao1122 · 发表于 2015-6-17 22:16:35

涨见识！谢谢楼主

gonefishing · 发表于 2015-6-18 00:16:06

真漂亮，谢谢分享！想D一个，可不可以用卡尺帮我测几个尺寸
1.调节旋钮螺杆的直径和螺距（不用太精确，我对照一下英制螺纹表）

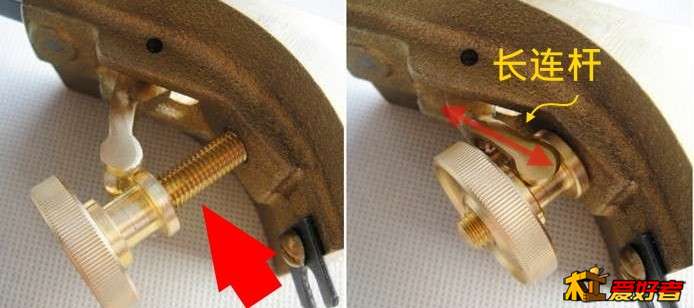

2.连接器的长、短连杆尺寸（短的不好测就算了，我从图片比例算一下）

To_morning · 发表于 2015-6-18 01:24:10

好贴，介绍的清楚明白，学习了。

jackyluntan · 发表于 2015-6-18 07:34:28

这图片放的真棒，比厂家的广告都给力！

zzy6535 · 发表于 2015-6-18 07:58:47

好刨，就是太贵了，玩不起。几十元的木井方，用着也挺好。

ai933113 · 发表于 2015-6-18 08:02:11

好贵哦！做个DIY都要是有钱人！！我们农二代只能看看

老眼不清 · 发表于 2015-6-18 08:17:40

本帖最后由老眼不清于 2015-6-18 08:18 编辑

尼这刨的特别是蛙座与刨身接触体是没有定向轨(槽)。

Chihuo2098 · 发表于 2015-6-18 08:39:39

还是喜欢veritas，Lie-Nielsen的东西看不少评测也就做工精细点，性能也就那么回事

junhuazh · 发表于 2015-6-18 08:58:18

gonefishing 发表于 2015-6-18 00:16
* J3 {( A! L$ i2 Y% z真漂亮，谢谢分享！想D一个，可不可以用卡尺帮我测几个尺寸
1 g% ? M: c5 I; ]) Q) x( y: [6 \1.调节旋钮螺杆的直径和螺距（不用太精确，我 ...

由于尼尔森的刨子被朋友拿走了，没法量。我量了一下自己的5号光刨，螺杆直径6.5mm，连接杆下面长25mm，螺距没有量，上面长度不好量，之间的夹角多少度也没有量。

老眼不清的点评非常不错，个人觉得这种分体式的螺旋调节系统比不上一体化的螺杆调节系统，并不是因为一个是分体式一个是一体式，而是一体式的调节是螺杆直接带动盖铁调节进深，受力方向一致，调节也更精细，而旋钮调节的那种是通过连接杆传力的，组件越多，调节精度越差，同时连接杆上端与盖铁调节孔的受力方向是不一致的。

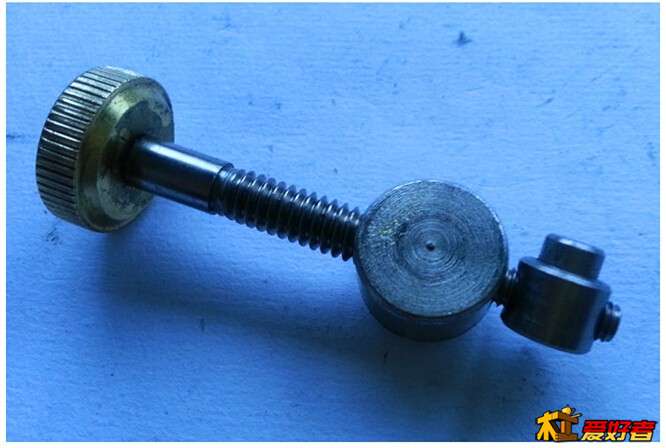

如下图所示，这个是史丹利甜心系列12-139低角度短刨的一体化调节器，跟12-136 4号光刨是一样的。黄铜旋钮跟螺杆是连在一起的，中间的是转轴，右边的是卡在盖铁上面的，拧旋钮就可以调进深，左右拨动旋钮就可以调横向，而且史丹利的甜心系列是可以将中间那个转轴锁住的，这样横向就定死了，在切削过程中刨刀不容易左右移动。
想要自己D调节系统的话，建议D这个样式的。
