为强大中国而设计，神油2017版ER20主轴，额定54000转

木头木脑木性情 · 发表于 2015-6-15 20:52:46

一个好的主轴设计，要综合考虑速度，精度，强度，耐用度几个因素，当然神油主轴与其他主轴不同之处就是多考虑了一个元素就是抗震性，然后根据材料，零部件，加工能力，检测组装水准等各方面因素来不断完善

木头木脑木性情 · 发表于 2015-6-15 21:06:33

      2017版是个豪华的设计和制作，以目前的能力来看，还不具备上马的条件，要做些准备工作为2017铺路，具体的准备工作有两条：
      第一条就是计划今年秋季推出的三万转2012版GER20皮带主轴，皮带主轴做到三万转也很难，现在在做一些必要的试验，要保持2012版的性价比优势，可能正式推出时会有一些2017元素在里面

      第二条就是再设计一个2017精简版，就暂定2016版吧，速度放慢点但比2012版快，在四万转左右

      这些都会是20系列主轴包括标准的ER20，标准的GER20，神油独有的HGER20和神油独有的AHGER20，把20主轴还是皮带的速度推进到一个世界级的高点难度很大，需要解决一系列问题，还要循序渐进，一步一个脚印走踏实

木头木脑木性情 · 发表于 2015-6-15 21:27:35

很多人都想在一部机器上实现全速覆盖，让加工范围更宽，同时有更好的性价比，请关注

神油主轴

木头木脑木性情 · 发表于 2015-6-16 01:47:25

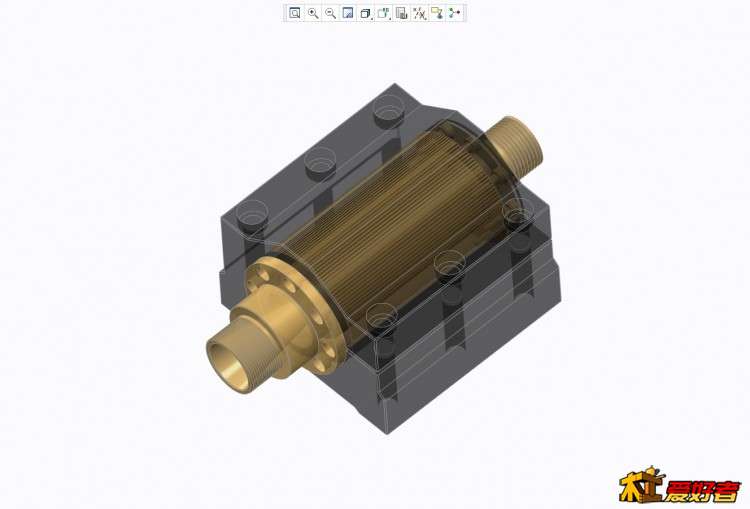

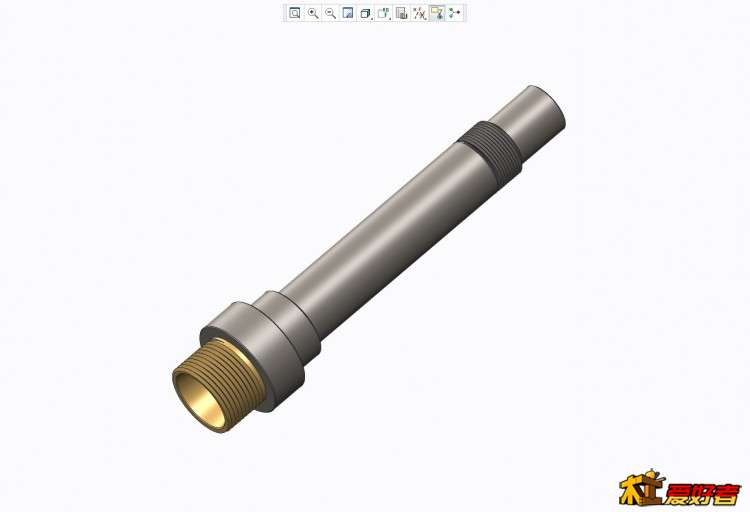

2017太遥远，还是看看2012的高速版什么模样，这是理想状态的2012YGER20设计图，实际上没这么漂亮，金灿灿的土豪金是一定的，外壳使用了高性能的铝青铜，导热性能比钢材提高四到五倍，强度，热膨胀系数相当，耐腐蚀提高几十倍，轴心镀氮化钛还是镀黑钻还没定，也不是整支镀，就是镀下内锥和螺牙大幅度增加精度保持能力和耐用度，造价相比前期的中低速型号不会高出太多

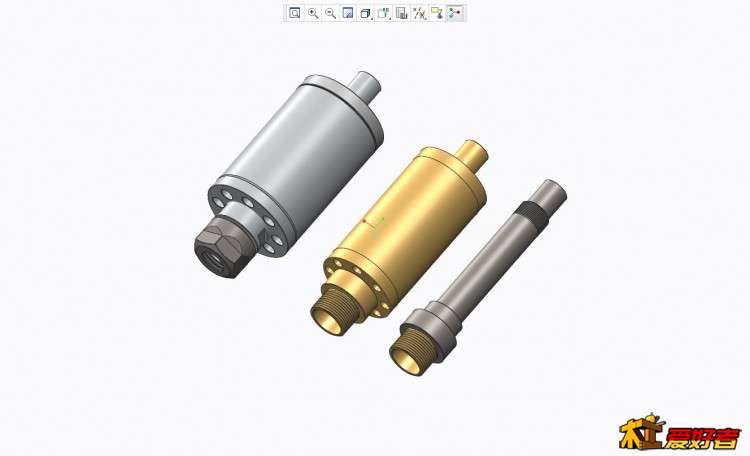

2012YGER20直径为50，比60型小一些，其他都相同，通过加一个纯铜套可以安装在60的支架上和60主轴实现速度高低配，当然是用户有高低配的需求情况下，很大部分还是独立供应配独立的安装支架

飞翔的工业母鸡 · 发表于 2015-6-16 09:35:52

转速太高啃粗吃力。

yuxueyou · 发表于 2015-6-16 09:56:44

好东西估计价格也不便宜

木头木脑木性情 · 发表于 2015-6-16 11:49:06

飞翔的工业母鸡发表于 2015-6-16 09:35
: ?! O; Q2 y8 j7 _2 Z& {转速太高啃粗吃力。

现在出售的几款九轴承主轴都是中低速主轴，刚性最强，开粗性能极佳，本帖不讨论中低速主轴，因为目前神油主轴就是中低速之王，无以伦比

木头木脑木性情 · 发表于 2015-6-16 12:11:39

yuxueyou 发表于 2015-6-16 09:56! K* K: h( H$ n! X
好东西估计价格也不便宜

      这要看用户的目标取向，价格取向还是价值取向，亦或是性能价格综合取向，价格取向适用2012YGER，这款主轴小巧也强悍，外观也漂亮，虽不是真金白银用料也相当奢侈，使用了其他主轴都舍不得用或用不起的材料和工艺，外壳用高纯度铝青铜价格不菲，高耐磨大面积镀氮化钛或黑钻成本不低，当然还有陶瓷混合轴承，价格也讨喜，应该是一字头，只是转速只设计到三万转，适合一般性的商业工业应用和中高端DIY

      2016版的HGER是2012GER的升级版，油雾润滑，计划做到额定四万转，最高空载速度六万转左右，外观要粗壮些，介于2012GER和2017之间，价格也在两者之间，估计是三字头，适合各种工业设备使用，也适合高端DIY

      2017版豪华版，性能最强大，适合高端制造用，额定54000转（实用的满载加工转速），最高空载速度可以达到八至十万转，也是滚动轴承极限，可以轻松把一些大直径的高精密刀具比如做过动平衡的锯片或磨片带到超音速

木头木脑木性情 · 发表于 2015-6-16 12:27:39

之所以先做2012版GER高速主轴是因为要快速切入市场，去蚕食NSK的市场，NSK的小主轴（直径20到50的）市场占有率比较高，2012版在各方面用料比NSK要扎实，接口口径巨大ER20嘛比NSK的小主轴大多了，强度分分钟秒杀他，就是精度不如他，精度可以慢慢提高，先要确立强度的优势，抗震性的优势，耐用的优势，有这三个优势就足够去蚕食一部分市场，精度再提高的话就没他的事了

omnibook · 发表于 2015-6-16 21:55:51

说了这么多，到底等哈价格啊

木头木脑木性情 · 发表于 2015-6-17 07:30:00

omnibook 发表于 2015-6-16 21:55
2 M2 f8 E! k3 P, N/ C2 g说了这么多，到底等哈价格啊

      价格怎么说呢，根据配置和加工的复杂程度和精度指标来定，三万转的直径50毫米土豪金版2102GER高速皮带主轴价格区间在1K到3K之间，价格以配置和用途来确定，举个例子

      1，标准品：

         a，2012GER主轴本体价格1179元，高纯度铝青铜外壳，ER接口镀氮化钛（螺牙以标准扭矩拧紧使用次数30000次，内锥使用次数75000次），两个国产混合陶瓷轴承，三万转下空载寿命600亿圈，三万转理想负载200W下使用寿命60亿圈，三万转理想负载400W下15亿圈

         b，附件1，淬硬的标准GER20动平衡螺帽免费（价值30元），内外镀氮化钛GER20动平衡螺帽,90元一只

         c，附件2，淬硬的直径22毫米直径多沟带轮免费（价值40元），沟槽镀氮化钛多沟带轮120元一只

         d，附件3，本色内孔50铝合金抱箍免费（价值50元），精密型发黑版和黄金版160元一只

      2，高级品，价格2K左右

      3，专业品，价格3K左右

木头木脑木性情 · 发表于 2015-6-17 07:32:56

以上价格只是举个例子，因为2012GER属于2012系列深度改进版，要到今年10月份才发布，具体价格到发布时再确定，现在只是再做一些必要的试验试制试运转工作

木头木脑木性情 · 发表于 2015-6-17 07:42:02

2012GER最终什么样现在还不能完全确定，主要是关键部分镀层处理还没有实质进行，现在只是在做转速和耐久性测试，外观方面现在还不好说，氮化钛镀层，黑钻镀层，选其一还是两者都上要考虑下

木头木脑木性情 · 发表于 2015-6-17 07:58:02

神油2012GER高速皮带主轴设计目标就是在稳定性，耐久性，抗震性和夹持能力上大幅度超过JAGER和NSK同类主轴，小功率三万转无敌，虽然皮带主轴体积大点，只要能装得下，用上神油主轴，上了神油的船，你就离不开，不做电主轴，不做空气主轴，专攻高性能皮带主轴

木头木脑木性情 · 发表于 2015-6-17 10:13:44

过去几年来，神油主轴在各种应用中经受住了各种考验，未来型号的神油主轴将持续不断改良，提升，并顺应市场需求，逐步扩大型号范围，覆盖经济实用型到高精高性能各种类型应用，同时在设计制作上让神油血统由内而外处处体现，一览无余
