求助 怎样在一块木工板上画出直径2米的大圆

Fate．浅陌

流※沙 发表于 2015-6-10 18:07
+ b7 E& o5 ]8 Y- U' Z7 c( U( I你是想做几段圆弧，然后拼成一个直径是两米的大圆是吗？那个圆环宽是十公分！是不是？

; E; a5 R, X, T是的

流※沙

Fate．浅陌 发表于 2015-6-10 18:11
是的  你真了解我

先取宽度一米二的中线就是能把一米二分成六十公分的线，找一个一米多的直木条，，在上面钉两个钉子，相距一米，然后一头的钉子钉在大板的中线上，，旋转就是一个弧，然后往另个方向再距十公分钉上，在画弧，这就是一个大圆弧了，切割下来就好了，建议，画第二个圆环是隔开一或两公分，便于切割
' V) o2 |1 W( I& s

Fate．浅陌

流※沙 发表于 2015-6-10 18:24
9 e; @2 m2 D6 P$ M& K" s4 @先取宽度一米二的中线就是能把一米二分成六十公分的线，找一个一米多的直木条，，在上面钉两个钉子，相距 ...

这样最后能完整的拼接成一个圆环吗？
: H: M1 N* V8 I

流※沙

Fate．浅陌 发表于 2015-6-10 18:28
这样最后能完整的拼接成一个圆环吗？

+ V& [% N) i: q, o# L4 k/ f* H+ T& W可以啊，大板上必须有中线，那个中线就是保证每个圆环是一样的，然后圆环对接时，你接头要校正，拼出来就是的了

小雨子

钉子加线

70hou

流※沙 发表于 2015-6-10 18:24
; v7 G  W( f7 {5 @4 o先取宽度一米二的中线就是能把一米二分成六十公分的线，找一个一米多的直木条，，在上面钉两个钉子，相距 ...

3 w  @  z! W: r/ t$ Z兄弟的方法是对的：有点问题：画第二个圆弧半径取90厘米，不是取100厘米！这样的多段才能够拼成一个圆环。
( I1 _" K/ h0 L

流※沙

70hou 发表于 2015-6-10 20:07
& b0 v! E$ ]4 U& y' u$ p3 Q: j兄弟的方法是对的：有点问题：画第二个圆弧半径取90厘米，不是取100厘米！这样的多段才能够拼成一个圆环 ...

4 X) v  n, Q! j" `# ~90你要能拼出来2米大圆，我跟你姓，真的，你自己试试

70hou

流※沙 发表于 2015-6-10 20:08
90你要能拼出来2米大圆，我跟你姓，真的，你自己试试

! F6 Z; F! [- Z! q  w可能没有表达清楚!这个圆环：有两条弧，外弧半径是100厘米、内弧的半径可不是100厘米了、是90厘米。所以不移动10厘米，在原点直接旋转画：半径取90厘米！
2 G2 b, v( O0 t9 O9 T

天平座

仅供参考！

天平座

图片小吧？再来一个大的
" m- k; _. R2 F) ~0 {/ V/ o( u

70hou

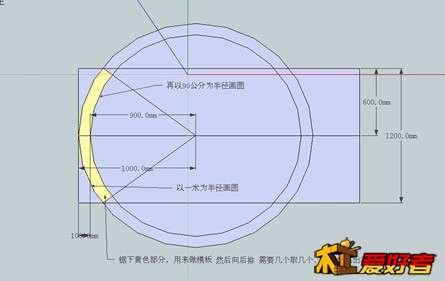

我的方法：在木工板122的两条边找中点、画一条线连接，这样板子被线分成两个长方形【244*61】。找个木头100以上的：在木条一端钉个小钉子，距离这个钉子90和100的地方打两个小孔。在木工板画的线上、距离短边100的地方、钉子木条钉上，以这个点为圆心，两个孔穿笔芯或钉子在木板上画弧，这两个孔之间画出来的部分就是你需要的。估计需要5/6块这样的弧片可以拼出你需要的直径200的圆环。【需要多少片、没有精确计算，你自己拼拼看。单位：厘米】

从小就动手

理论来源实践，又指导实践。现在会点电脑软件的人，绝对不会拿个绳子、钉子在地上放样，然后做样板、（在板面够用内可以，简单易行）这是所有作图或者相关的软件最基本的功能。

) e! {0 V% p- J, i1 d- a" Y比如：文泰雕刻、草图大师、CAD、Artcam
. x. x* H7 b0 }* i# Q" I; k
! W/ z) l+ L+ M2 _, i/ A6 H) k

流※沙

70hou 发表于 2015-6-10 20:19
/ @) `* D# ~; s) }& ^, E3 `可能没有表达清楚!这个圆环：有两条弧，外弧半径是100厘米、内弧的半径可不是100厘米了、是90厘米。所以 ...

你说的是这个啊！是这问题哈
: M. i- a! W# c9 i

流※沙

70hou 发表于 2015-6-10 20:19
  w& G2 B% Y$ G* o可能没有表达清楚!这个圆环：有两条弧，外弧半径是100厘米、内弧的半径可不是100厘米了、是90厘米。所以 ...

你和楼主说一下
; l/ h9 Z9 X' O; A  K" a; L: e

冰吻

不知道这样是不是清楚了，切5块就够了还有多。
