莫氏锥度的修复 请高手指点

hungry2fish

学习了，很专业

h2ochu

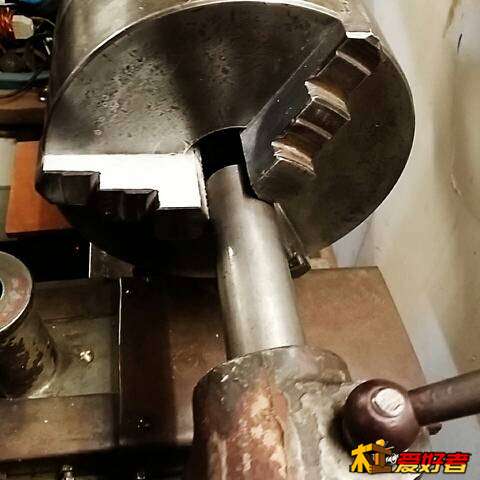

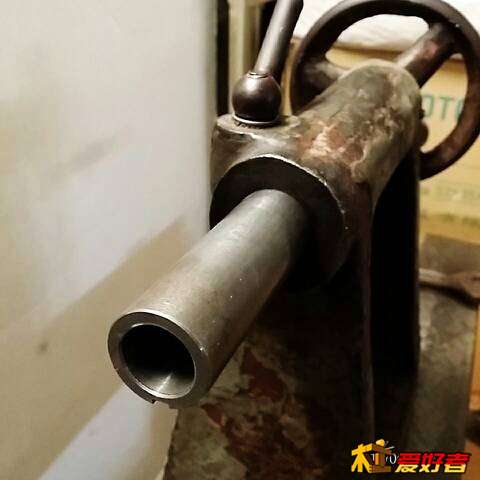

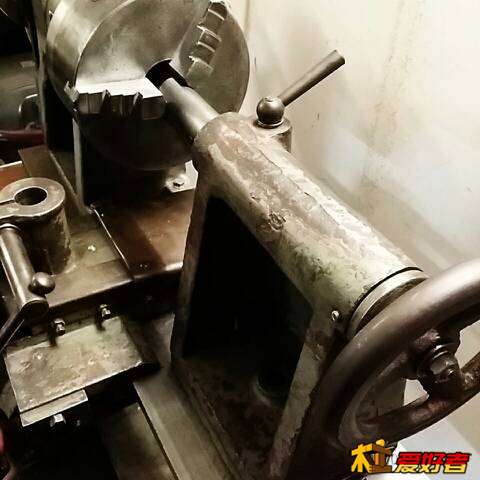

直接用卡盘夹住尾座主轴找正后紧固尾座底部螺丝
, m* W' x: S4 y% Q/ X7 W


9 |& O: W# h. v7 |' W

h2ochu

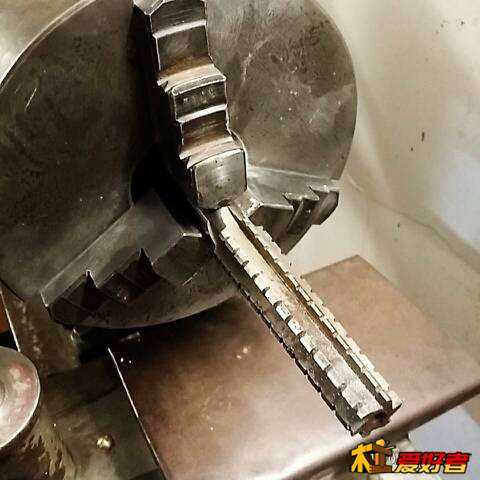

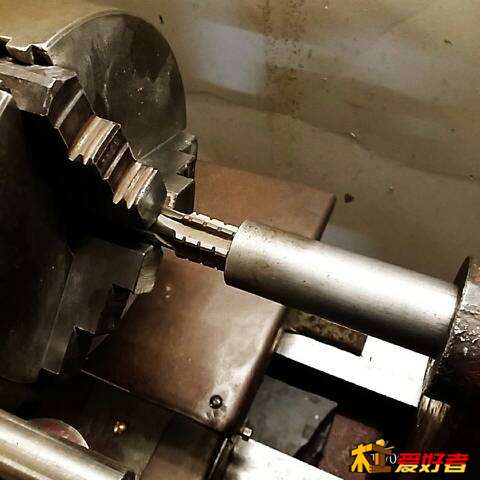

上铰刀插入尾座主轴，以手转动铰削。


2 _: [4 B. ~9 D; P1 E7 b
0 K+ W* W! b! k: t; v# ?8 P/ c5 K

h2ochu

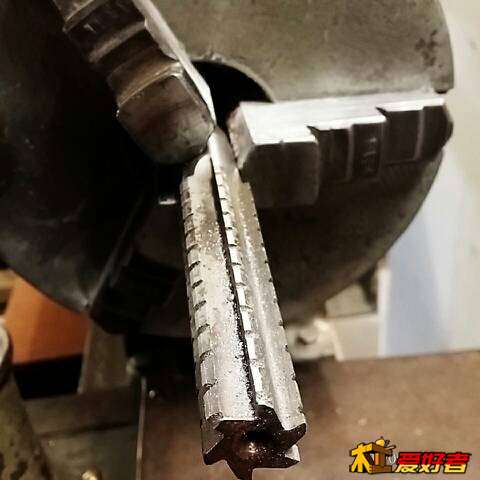

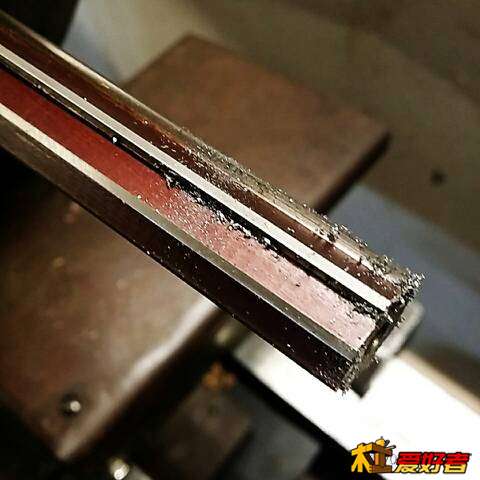

用这把精铰刀铰削锥底。

4 x  L( }% x. N: j0 a. ~


. Y9 _1 n$ {/ `
6 N8 `7 r& w$ ]& a4 t7 H: w

h2ochu

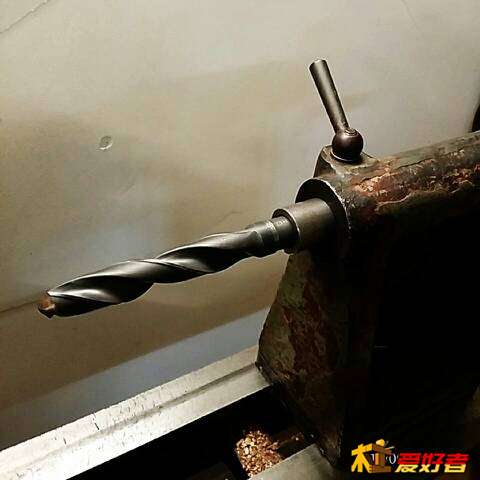

铰削修整后插入锥柄麻花钻试了下已经稳稳当当的了！下步按木友教的找研磨膏磨一磨。
总结下，锥度联结方式真是有精度又方便的一种设计，在木工车床上运用广泛，木友们还可以在锥柄基础上开发更多附件。
5 m9 X1 h, M$ I8 G% g; i  X% Z
1 u" v+ M. W* X; B- a; g9 l/ g3 U

hd0453

好方法值得学习。

cj750

还好吧。刀纹明显，主轴转速不稳。先用锥柄涂抹机油反复抽插，这是挤压抛光。然后上抛光膏。

看书头疼

cj750 发表于 2015-6-10 16:53
莫式检棒图色插入锥孔，转半圈。先看是塑线不直还是锥孔扩大，然后才能决定是绞销还是研磨。

请问大神我的台钻主轴不同心，来回摆，有什么办法修修？

h2ochu

cj750 发表于 2015-6-11 18:19
- |: D$ e# h3 I; I4 l8 ?8 Q. o还好吧。刀纹明显，主轴转速不稳。先用锥柄涂抹机油反复抽插，这是挤压抛光。然后上抛光膏。

连机器都有这种需求啊哈哈！
0 H' @. `/ j; }2 \2 ^2 G: G7 @我下班试试再次感谢
! i( O. y3 t. T) E# P6 ?

h2ochu

看书头疼 发表于 2015-6-11 23:14
, y9 a6 b* r# b  }' X请问大神我的台钻主轴不同心，来回摆，有什么办法修修？

我记得台钻主轴上是靠一条健槽定位的，如果轴承游隙不大，拆开看看是不是这部分间隙大的原因。一起等高手
: c& ~, C; {/ J

看书头疼

h2ochu 发表于 2015-6-12 08:25
. _- S4 h; s* j" k& Q我记得台钻主轴上是靠一条健槽定位的，如果轴承游隙不大，拆开看看是不是这部分间隙大的原因。一起等高手 ...

我打开看了也换过新轴承，套筒间隙没有就是上钻夹头的地方摆动大，估计是以前经常卸夹头用锤子砸的
/ D. @5 D( a) w1 L# U7 }- N

h2ochu

看书头疼 发表于 2015-6-12 08:37
我打开看了也换过新轴承，套筒间隙没有就是上钻夹头的地方摆动大，估计是以前经常卸夹头用锤子砸的

不知你的台钻主轴锥度是多大的，2号的吗？发个图看看

看书头疼

h2ochu 发表于 2015-6-12 08:49
不知你的台钻主轴锥度是多大的，2号的吗？发个图看看

0 I6 v! g7 d7 N7 \从哪个地方看几号？我以前发过贴子
* u. ?$ i/ M. x' [

h2ochu

看书头疼 发表于 2015-6-12 10:15
从哪个地方看几号？我以前发过贴子

5 z1 I. j, s+ s. P; N) {" d, R0 [看你帖了，你台钻主轴锥度是莫氏2号的，估计也可以用铰削修正，不过铰削后锥孔会被扩大一点，你得用车床或其它工具将锥孔口截断几毫米，这样不会抵着钻夹头导致不紧固。铰刀淘宝有卖大概40元左右一套，共两把一把粗铰一把精铰。祝你修理成功!

看书头疼

h2ochu 发表于 2015-6-12 10:41
+ m9 ^: _7 M& }5 G3 t+ x6 G看你帖了，你台钻主轴锥度是莫氏2号的，估计也可以用铰削修正，不过铰削后锥孔会被扩大一点，你得用车床 ...

谢谢，有机会试试,我定的pl210车床，这款机器可以吧？顺便问下四爪卡盘自定心圆牌的质量怎么样？
