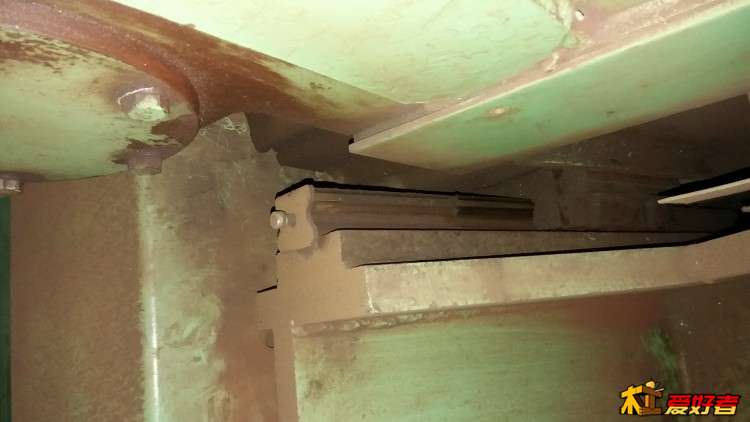

0 P/ u9 l' x0 r6 c 那我来试着讲一下焊接防止变形，不一定说的清楚：焊接因焊缝的横向收缩产生冷缩应力，导致结构变形。防止方法有如下几种，反变性法，刚性固定法，对称施焊法和消除应力法。无论采用哪种方法或多种方法连用，都不能完全消除变形，如你的机架大小的焊接结构，能够保证在毫米级变形量，已属不易。故大凡焊接和加工工艺共同存在的结构，先焊后加工，焊接防止的变形量主要是防止结构加工余量因变形超标而导致报废（无法加工）。你的工艺选择网购加工材料，再焊接，当然这不存在错误，因为你是业余制作，自己玩的。 产品的质量不是拿几张相片或放段视频就能鉴别出来的 ，品质是设计、加工和过硬的人工技能保证综合装配得到的。细看一下你的作品，调整机构间隙大，前几日给你建议换用直线导轨，你不能接受，这种结构我刚好有同类的，设计加工好的，希望能对你今后的Diy有所帮助：

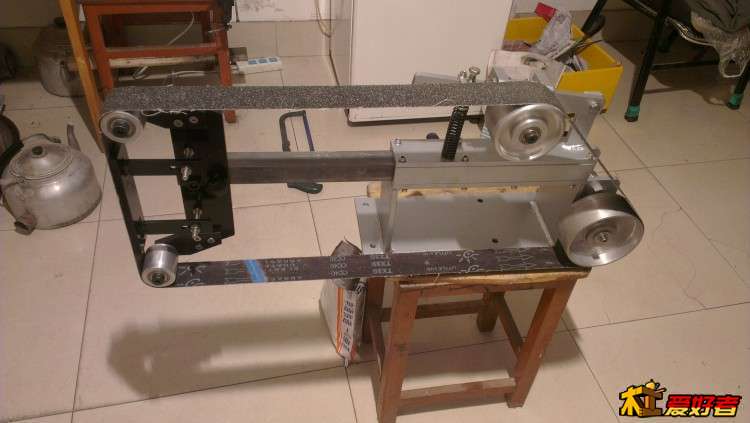

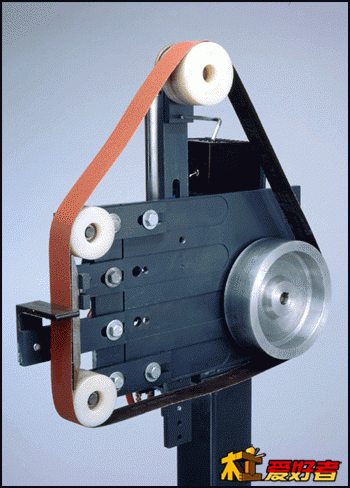

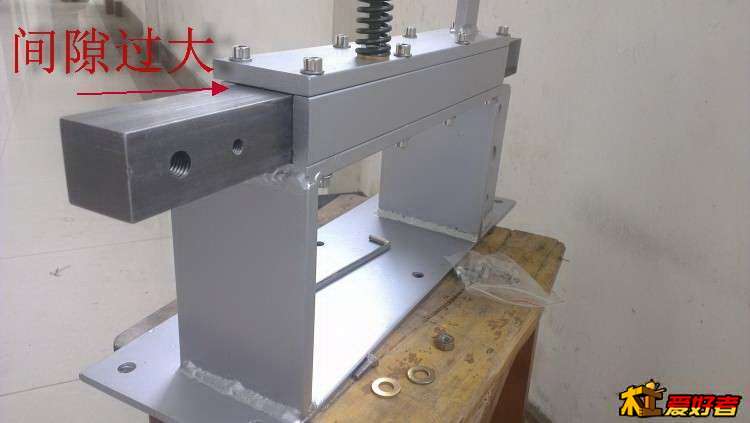

( K A: ~! w" Z% }% `你的设备/ Y% O2 E4 t" x1 J% n" n- t

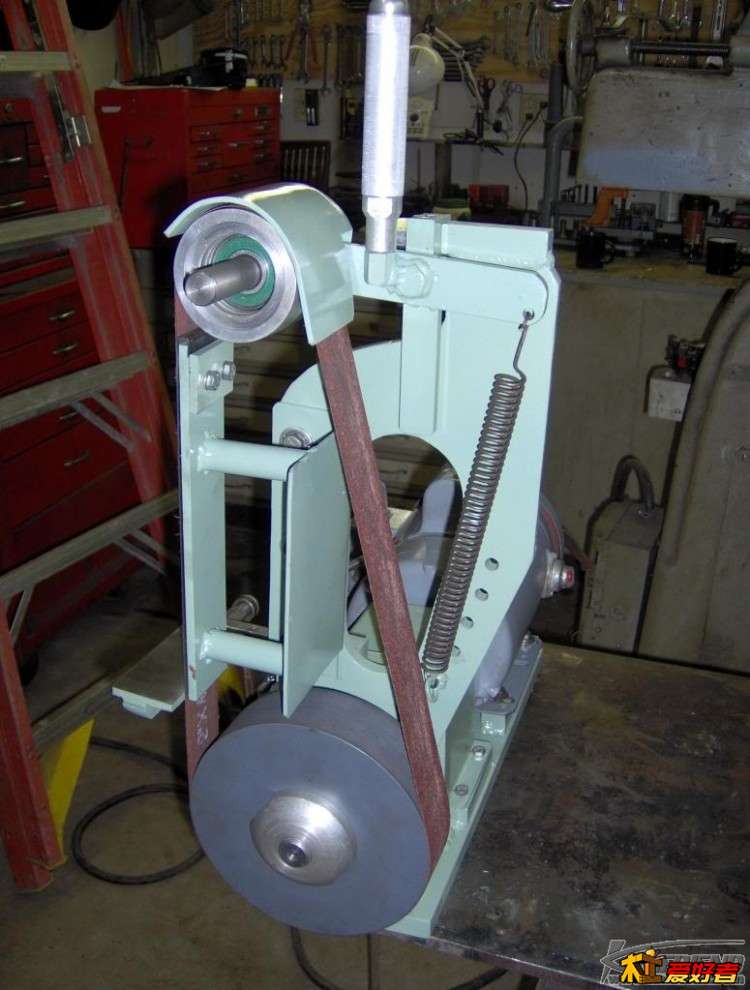

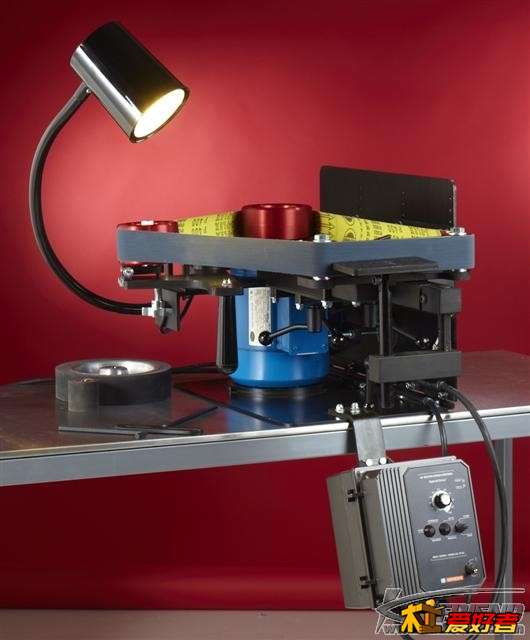

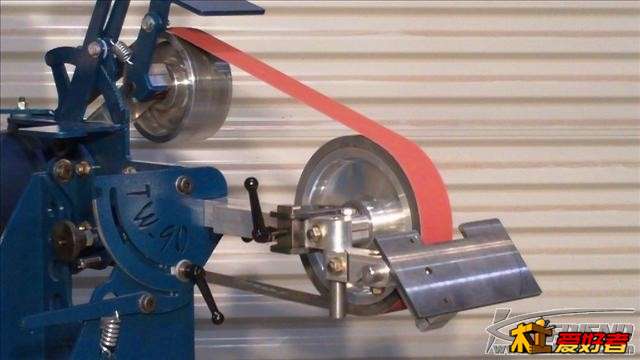

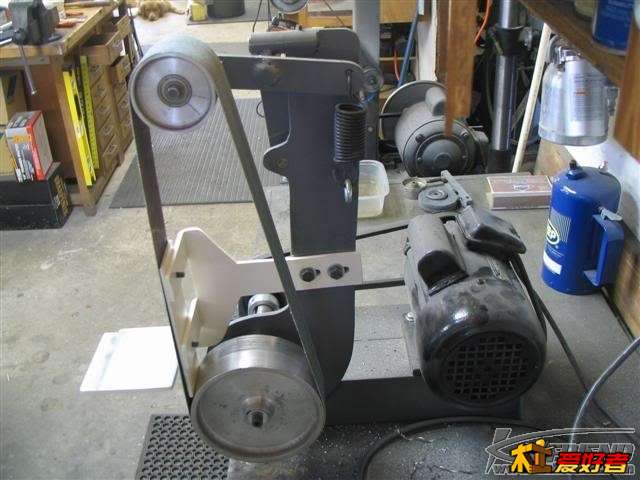

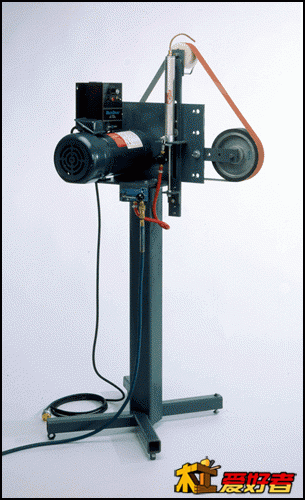

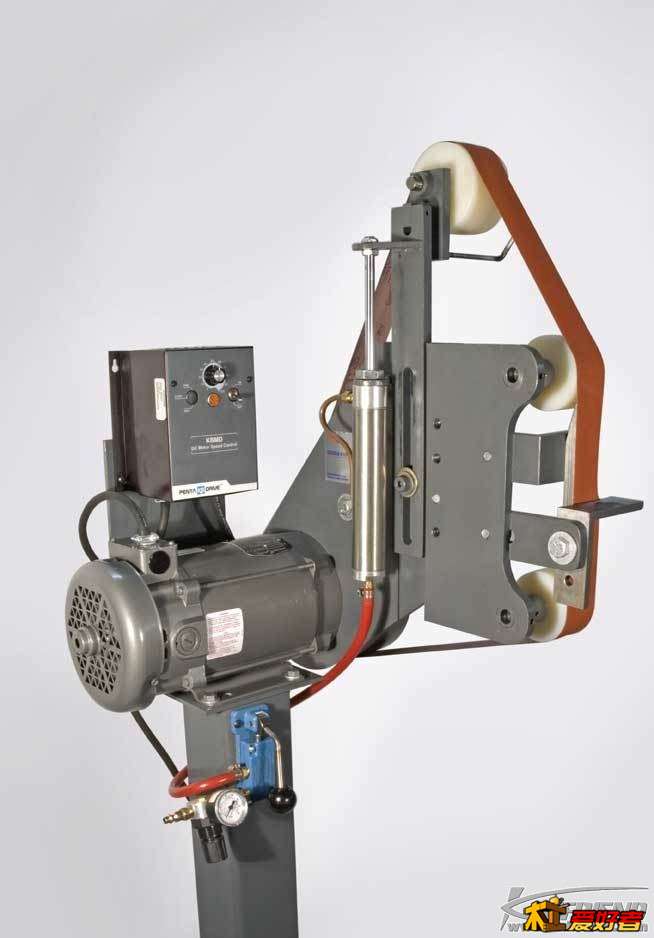

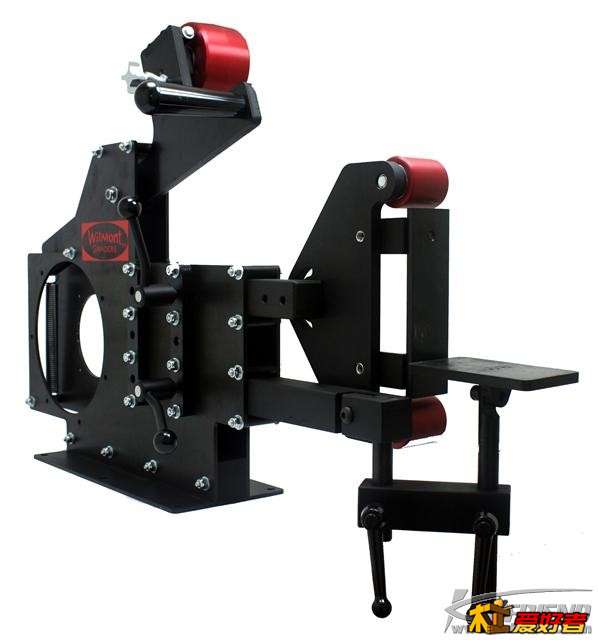

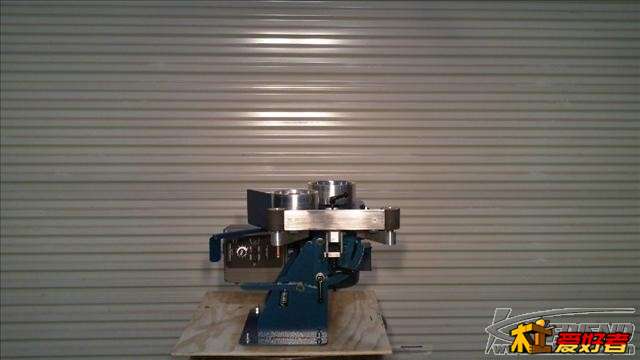

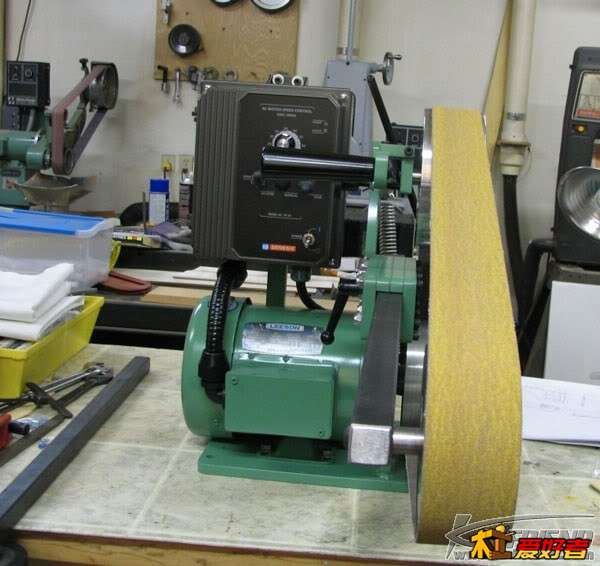

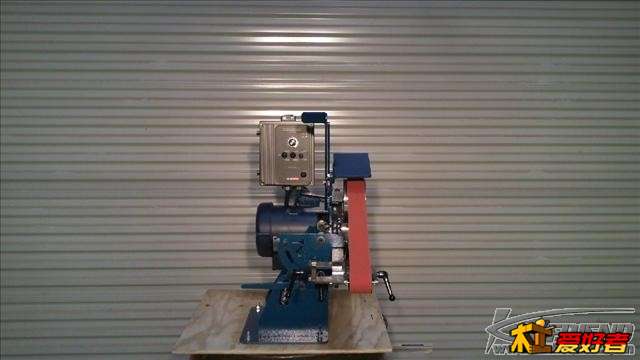

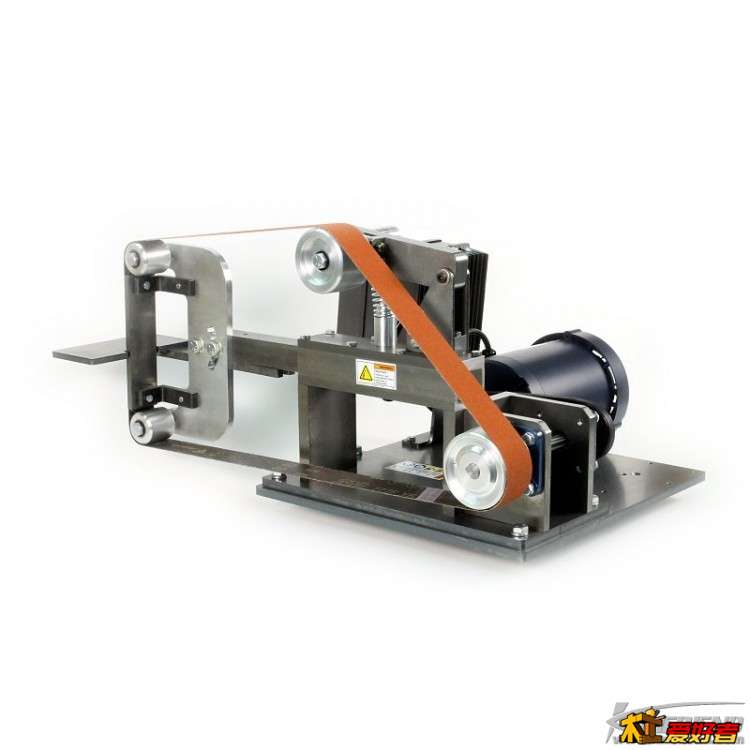

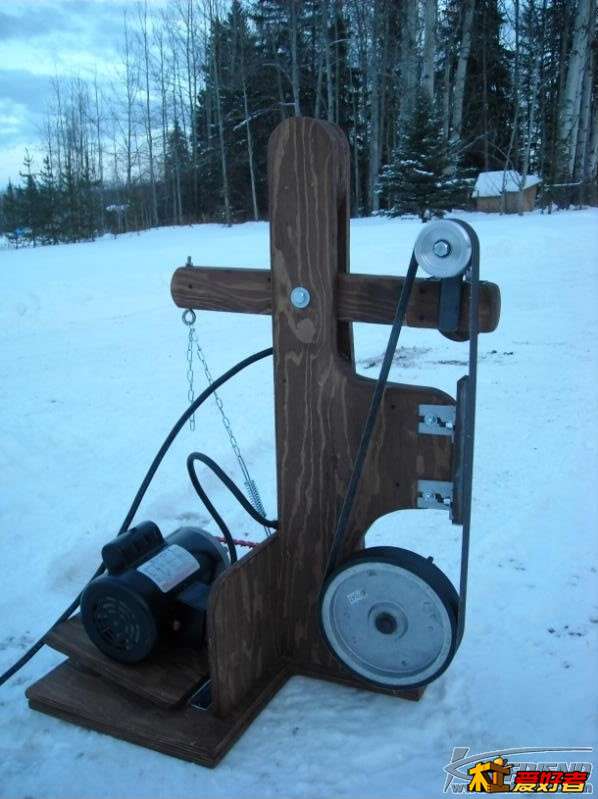

) K1 [ f' k4 k4 m2 I6 |我的：$ j2 t) n+ s. y( W8 u
5 l+ X$ q* P4 S: v. E( }
  v' _3 ~+ D3 `% m* D1 M0 ]' g+ J
不知你感觉如何，我们不仅仅依靠良好的设计和高精度的加工，就人工技能方面也都是专业的

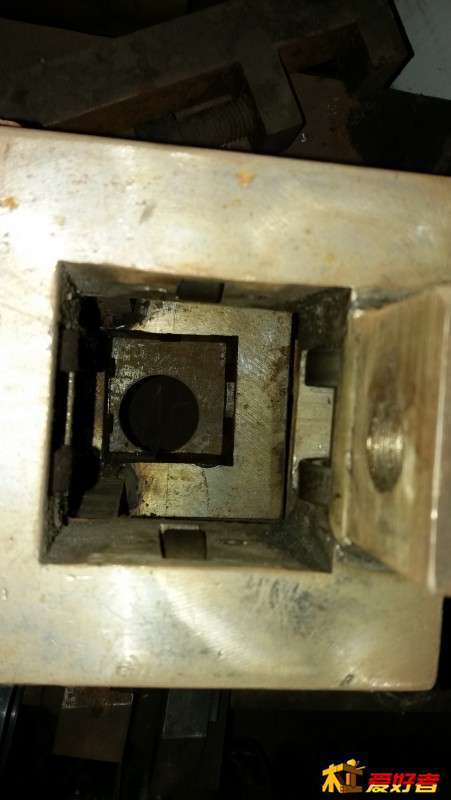

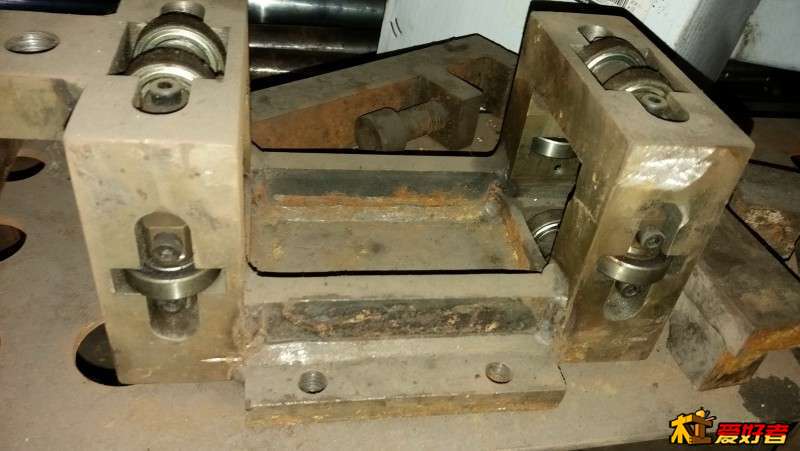

' O/ h6 r' h0 X, h2 G: a5 R你的技能：
) A+ Q3 V/ u e5 G3 s; f/ @! A$ t3 X 6 B. y y% Y% `) k, O
 * V3 o7 u4 S* q: m/ i
+ u9 ?3 a& S! _, S$ i7 |% h

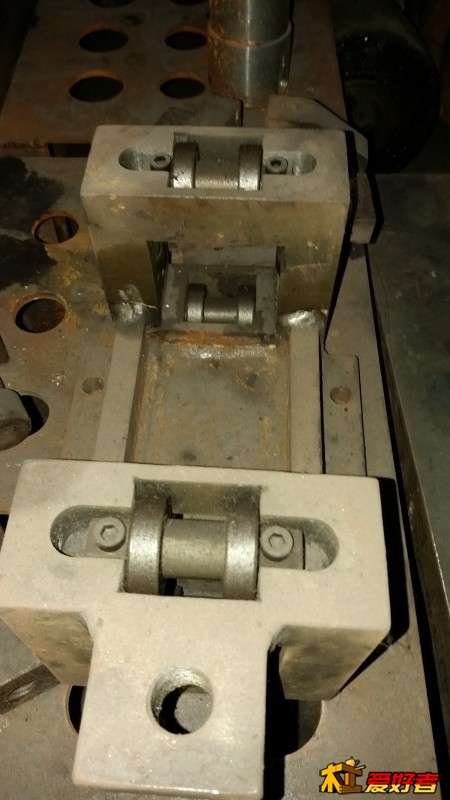

' W8 l" |' q/ x, [; x# j* e2 B! N/ r再来看看专业技能1 ^0 U$ a1 s5 V5 Y9 ]
 $ H5 O1 w, V) H" o, T6 r
7 l( K5 Y! y. f9 O3 N
5 R0 r' v! a1 F+ u) }+ o2 k5 ` R' x

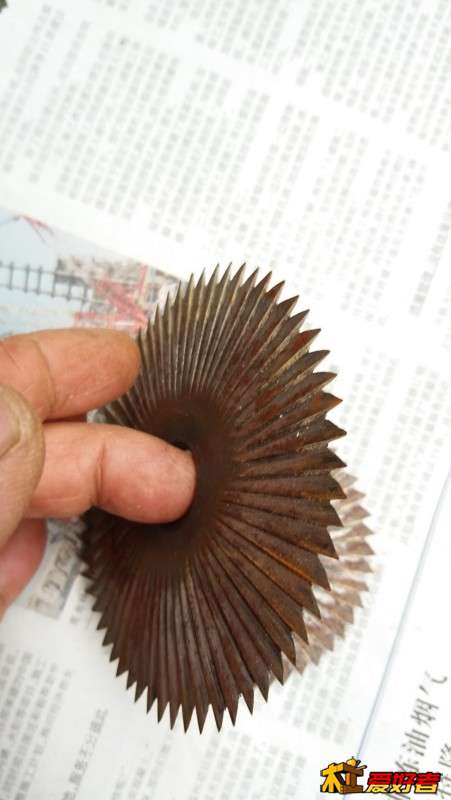

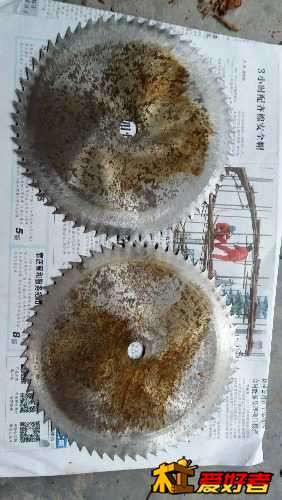

上面锯片全是手工做的，不好意思，不是我显摆，这些我都不好意思拿出来，从来没有在本坛发这样展示自己的贴，今天借你的贵贴，悄悄小范围示人。你前几天建议我能发一些自己diy设备和关于设备的一些建议，今天也顺便在此小示几台，如下：

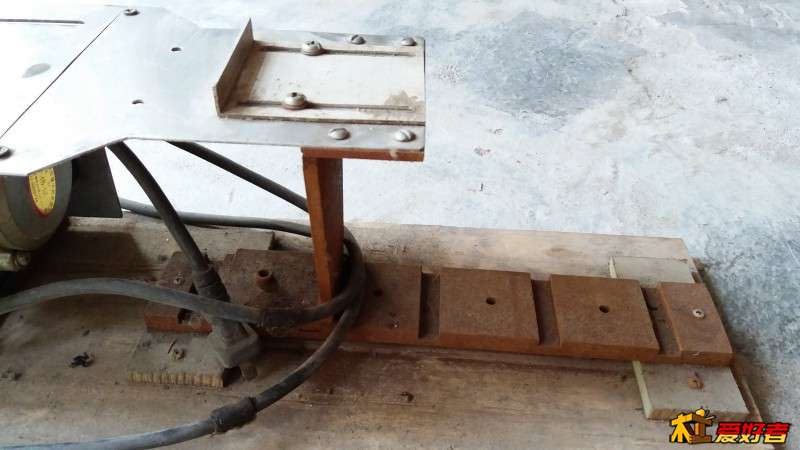

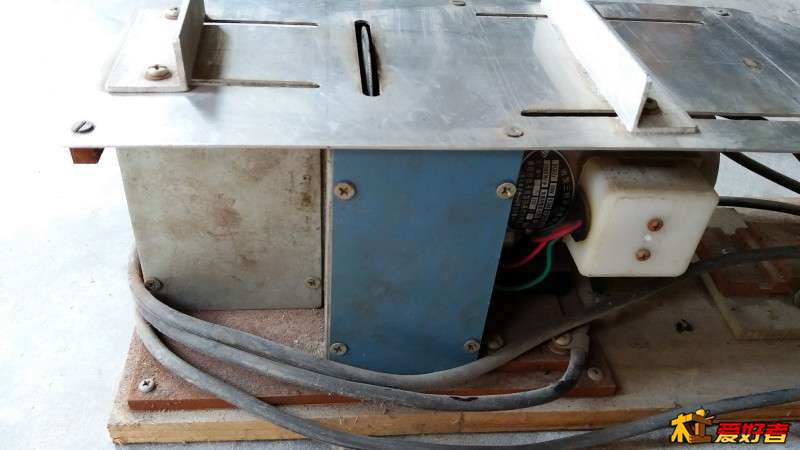

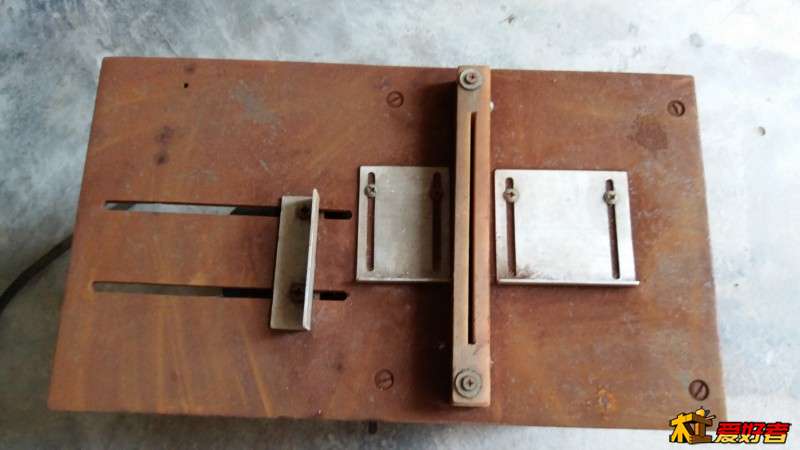

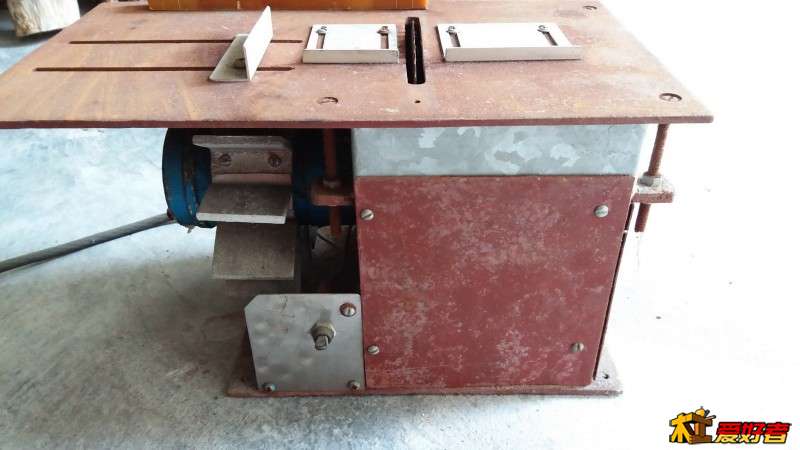

- C- ^1 H! n9 t* J8 S1.细齿切割机和锯片，转动机构全封闭，安全性高。8 t1 y% L8 `0 h3 i
3 f2 ~+ }( h* X& q8 ]: }0 g! n
; o8 U' Z, I+ c& m# m: O5 T ; v( T( j6 t9 v \5 `# N
4 L% T5 x4 |5 f4 s9 f

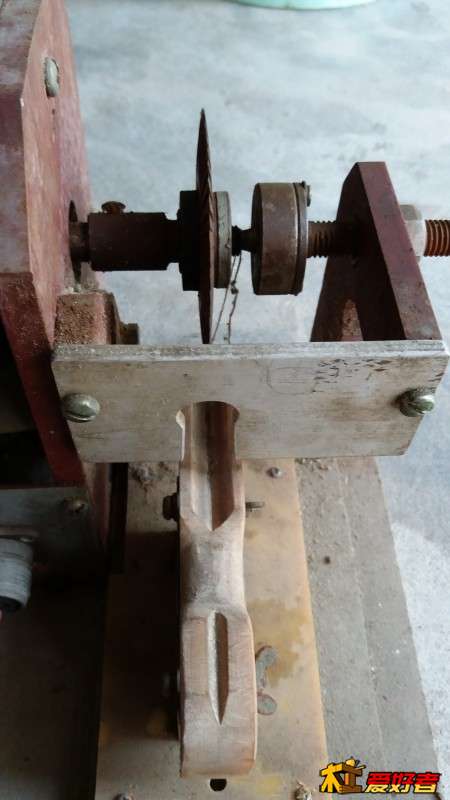

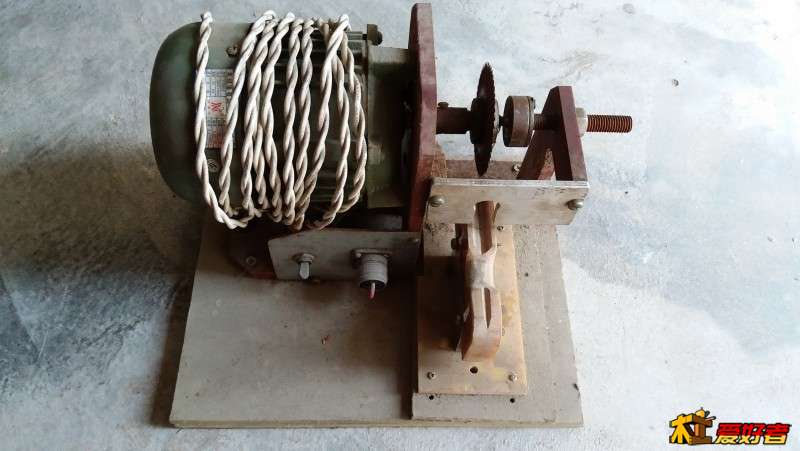

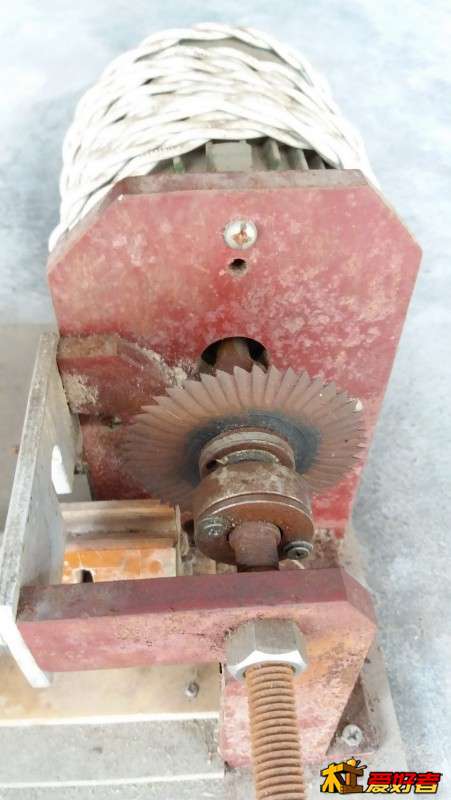

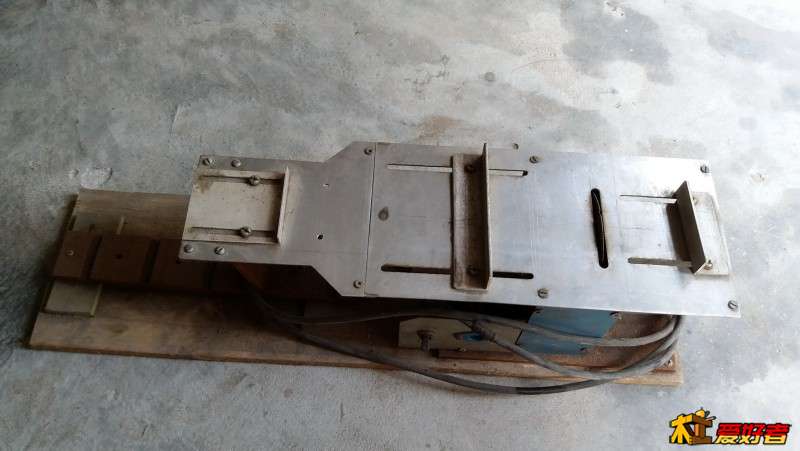

1 ]! m$ ^" O: n, {2.三面刀刃的锯片和成型角切割机
/ b$ ^( K7 |3 b0 R/ K - F! u7 a( N$ s2 N/ r) U/ A
 & T8 Z, n p! V

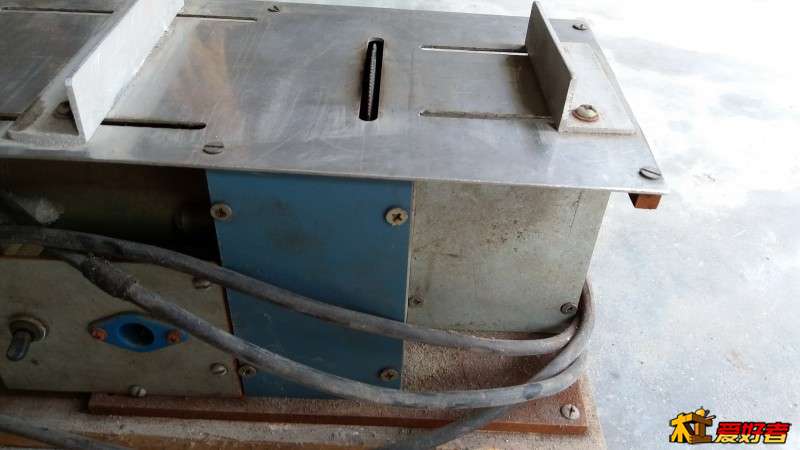

! B3 p* X* Q [3.大齿距锯片，切割厚度达60mm的木工锯，带有静置防护，厚度调节3 u6 C: r* ?. J2 d% |

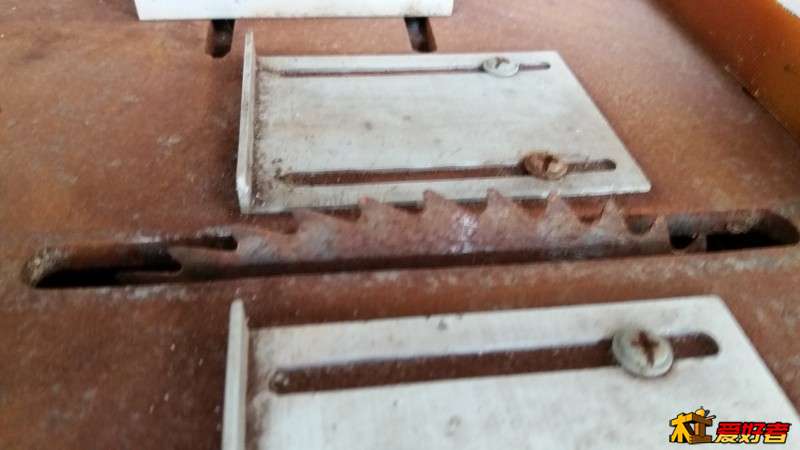

" ~& ]& x& V3 i* n工作状态
. l; \0 t+ h8 n( U4 i ; O7 g6 \3 W( Z% g7 C# w
  , o# y4 c. u4 p8 d+ V8 w: N
今日随便拿出几件，不好意思，献丑了，我做设备首先安全，使用寿命，外感不像你喷漆都要锃亮。往日见你较为谦虚，还主动要把自己的图纸贡献出来，这简直就是对木友的福祉呀！我备受感动，在你的制作基础上，花了些时间，给大家点建议，希望对大家有所帮助，建议都写在图片上了，现在上建议图：( f) Q' l9 u% J* ^/ L2 Y
2 t& o, V& k4 p: E: I+ ~ ( j5 ~& l' ^0 V$ O
# P& Q+ [" z% \3 d( \
# E+ M5 ]3 Q2 H/ n : a% R, A6 H; m0 ^2 X
孔的测量工具，H7表示配合公差，T是通规，就是钻的孔最小需要能通过T这端；Z为阻规，就是最大的孔不能通过Z这端。
2 U' v C' o' x) B) c' Z' `9 ? 7 M/ I; c5 ~7 ^. H
. F& W/ x( b+ t) X# I. E* T
$ O' f; M( s5 G& P
2 ?% d5 i6 R) r1 u4 U 8 L+ \6 S( I: U# W, _: N" y
哎呀！妈呀，这折腾的，费了我不少时间呀，只要对大家有帮助，也是有意义的。( w* L$ Y Y Y4 \ \ O
