Ricky的工具房三维利用、装修、家具不断更新中

rickyshen · 发表于 2015-6-4 00:13:08

本帖最后由 rickyshen 于 2015-6-4 07:37 编辑

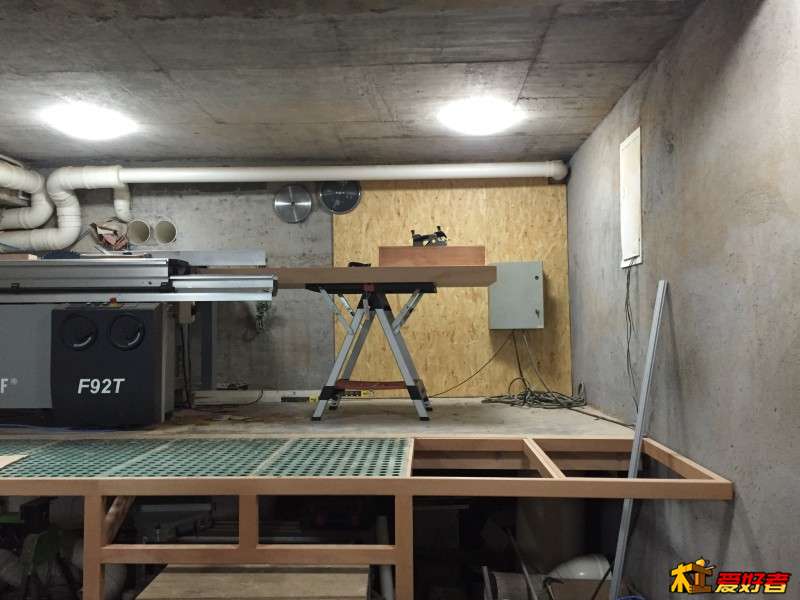

家里空间有限，只弄了个40平米左右的工具房，大件还蛮多：推台锯、立铣、平刨、压刨、钻铣床、空压机、带锯。为了在有限空间放下这么些大型设备本人实在是江郎才尽，最后勉强布置成功。

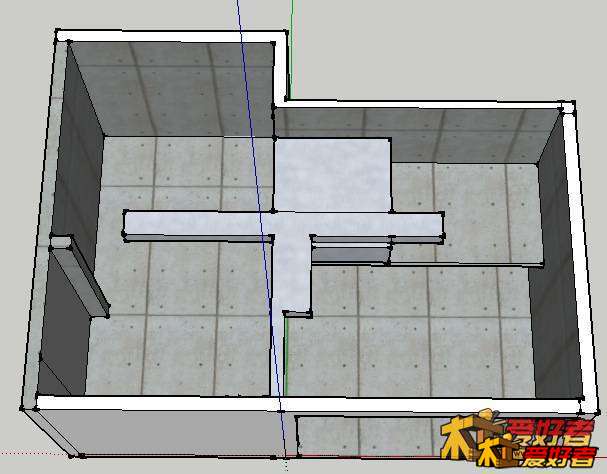

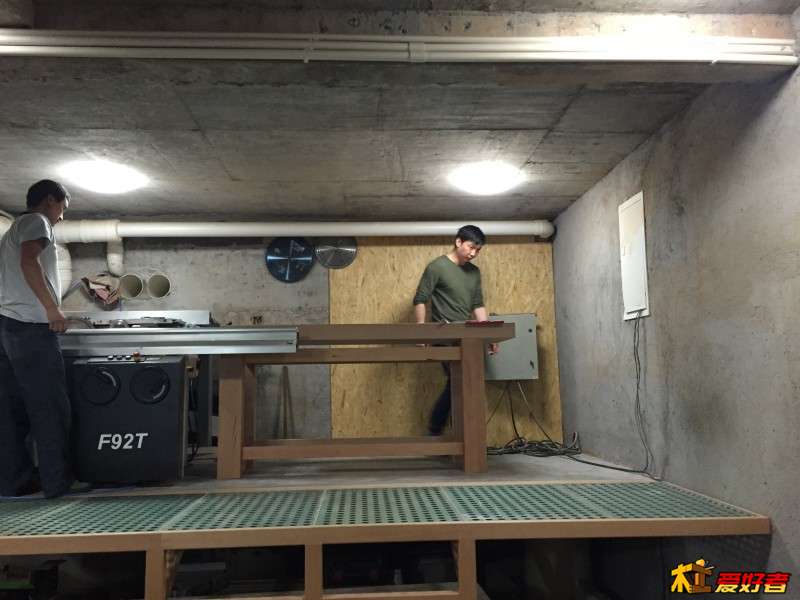

先说说推台锯，所有人都反对我买推台锯，甚至欧登多的技术人员也担心我买来放不下，想了半天，还是不浪费我的小钱钱，一次到位，先去深圳龙岗某工厂实地考察丈量尺寸，然后草图大师论证。

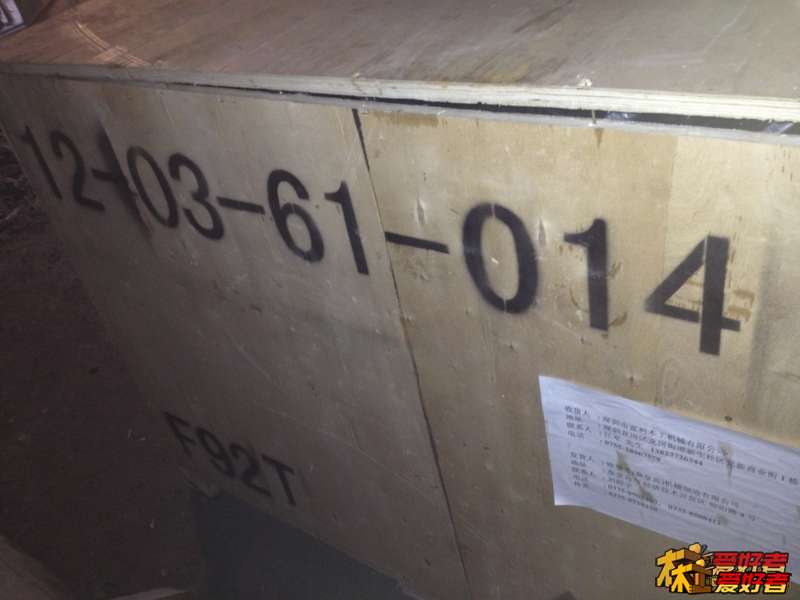

因为个子大，还在我把家里面打成毛配房的时候就运进来了

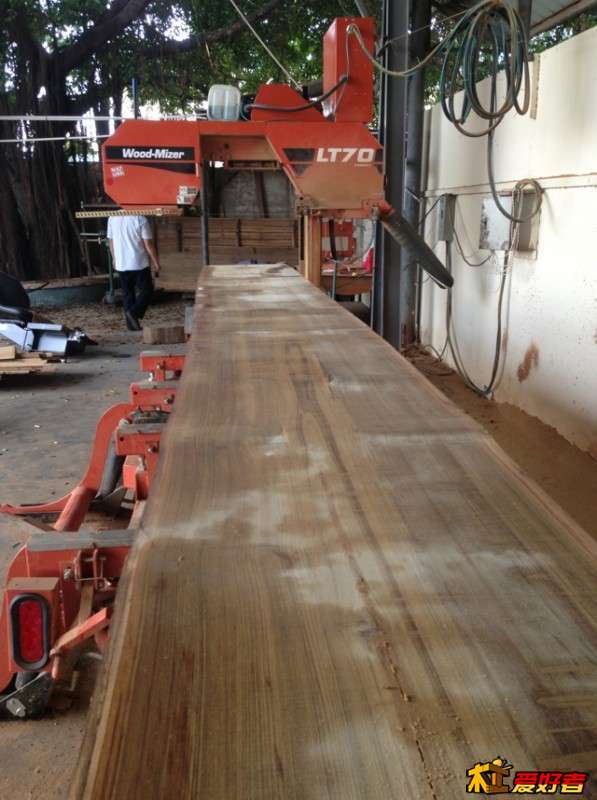

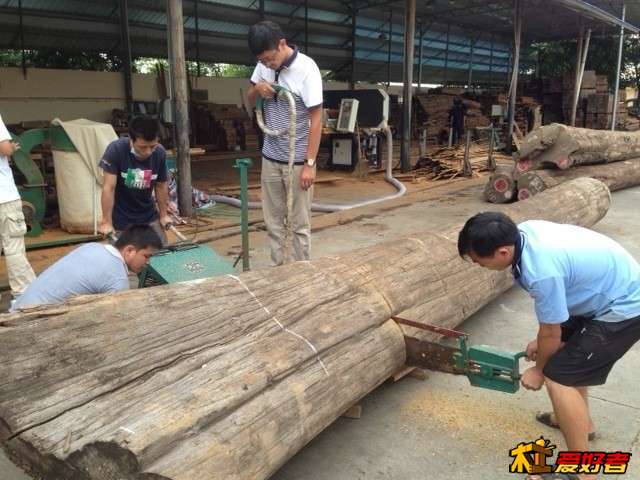

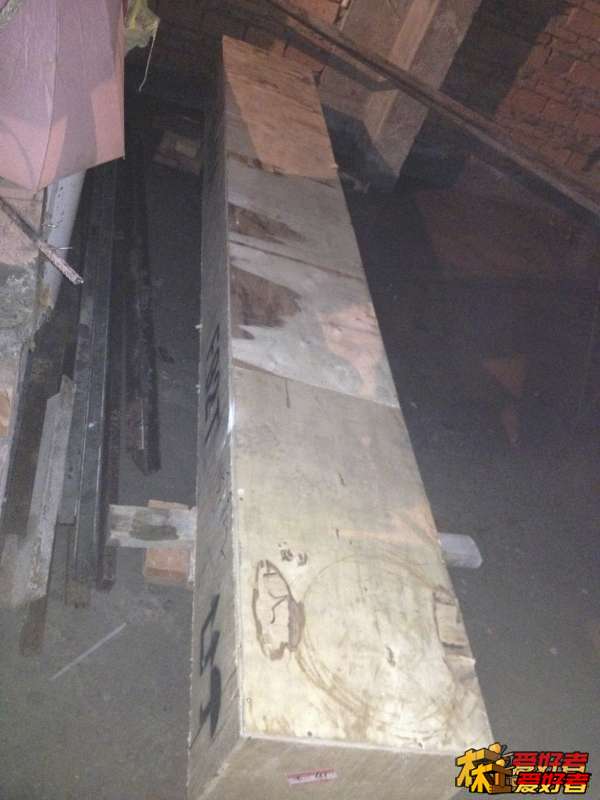

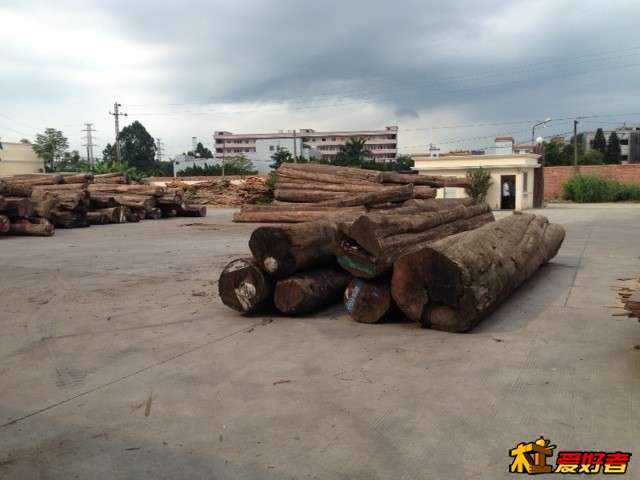

下一步买料，买来20多方缅甸Y级产区的柚木
顺搭买了一方Fas三米2寸的黑胡桃试试水，有点后悔买少了，现在贵不少。

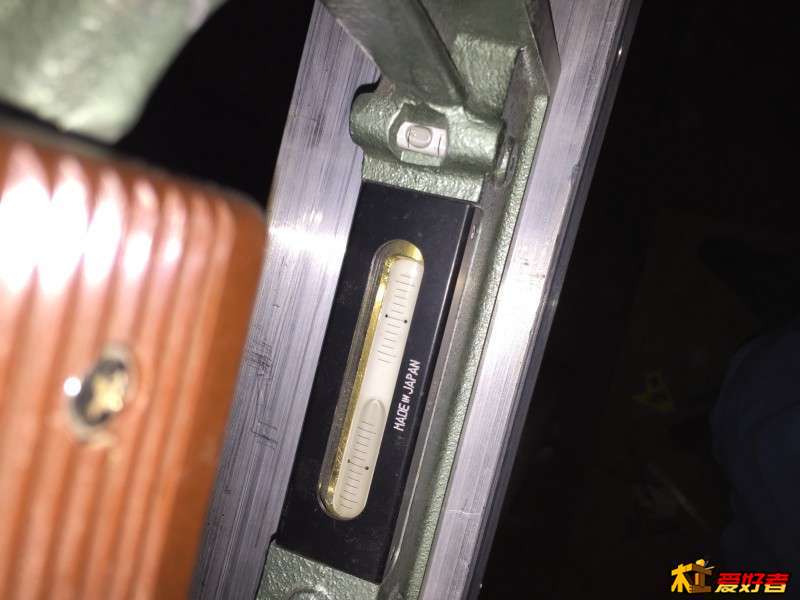

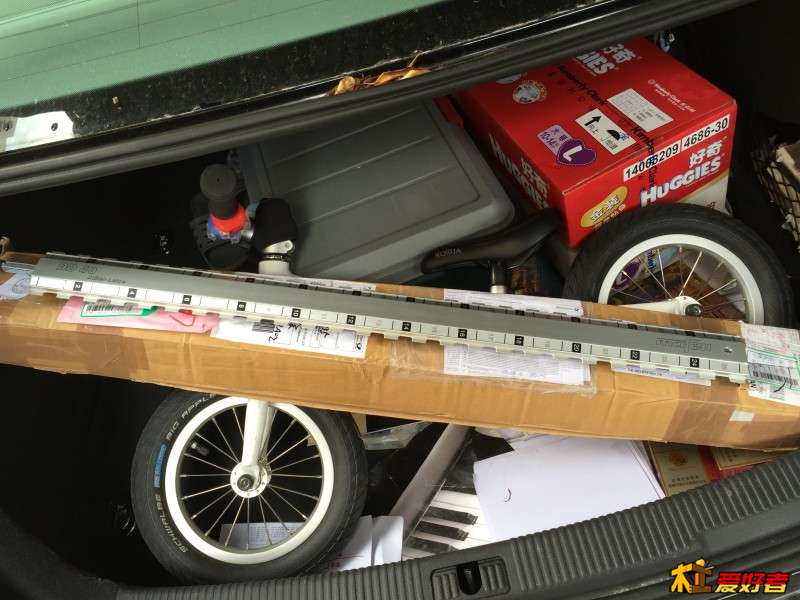

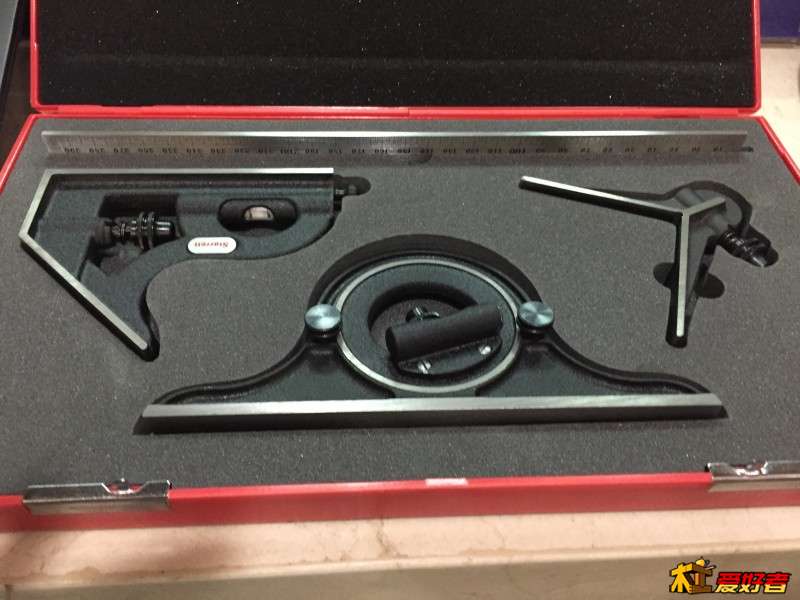

终于买了个不再蛋疼的水平尺，每米测量精度0.02mm，推台下面我可是一张一张最薄的铜版纸垫平的

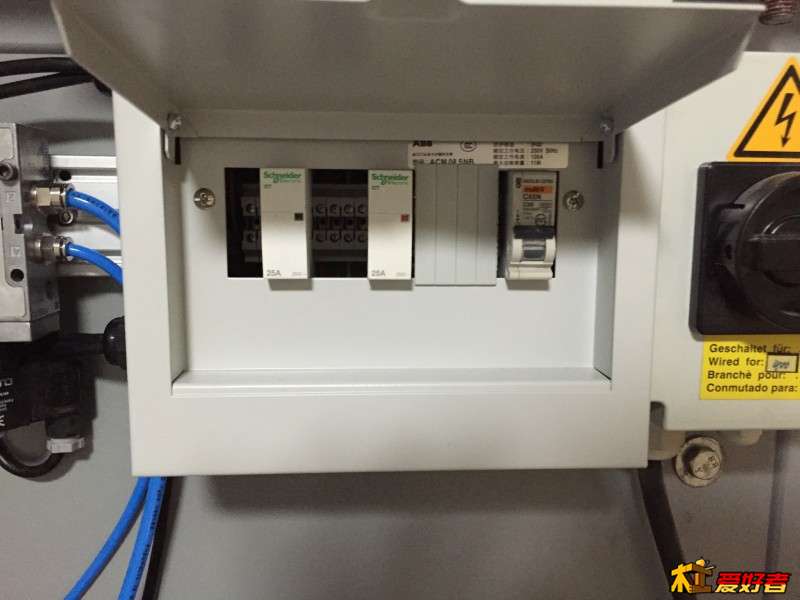

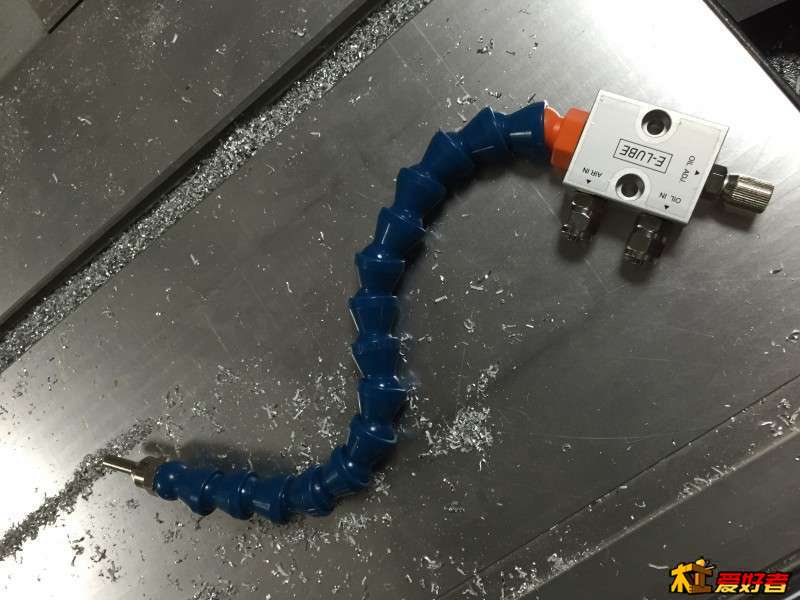

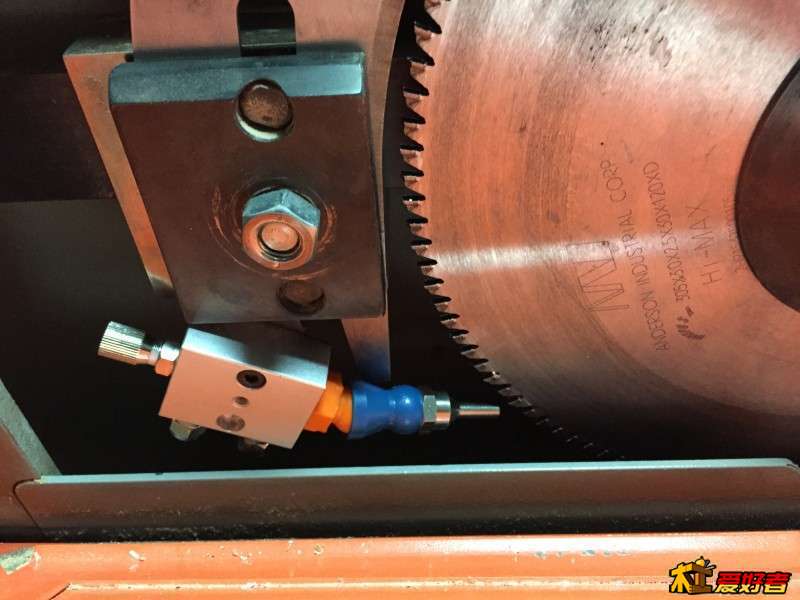

虽然买了兼房的锯片，但遇到厚铝还是蛋疼容易黏刀，淘宝一看尽是些渣渣货色，肿么办？自己干

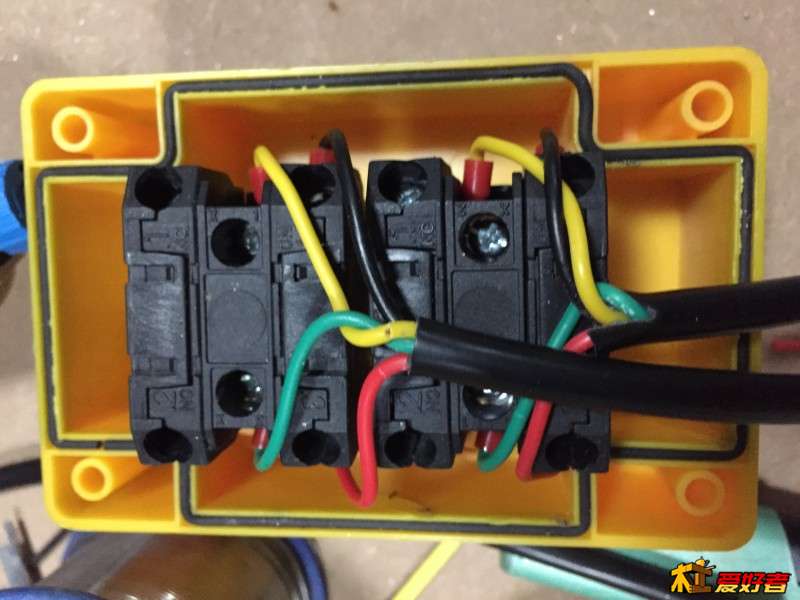

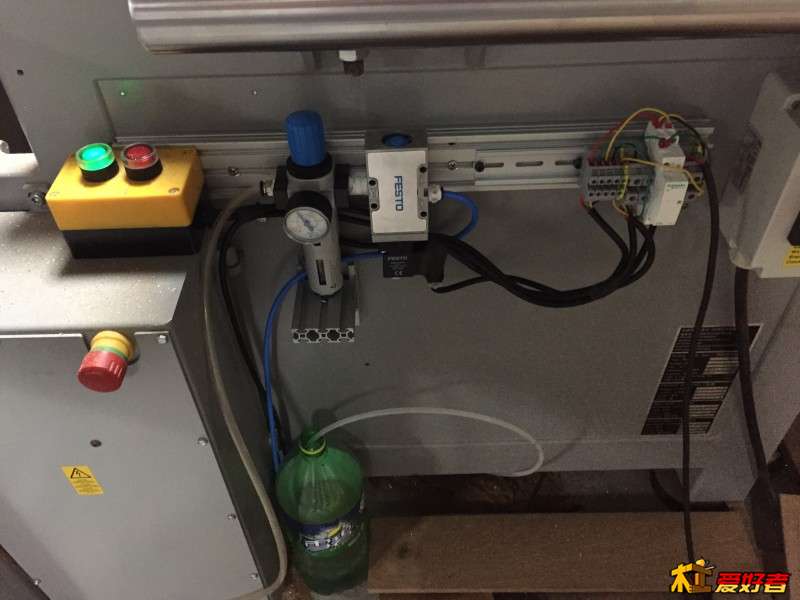

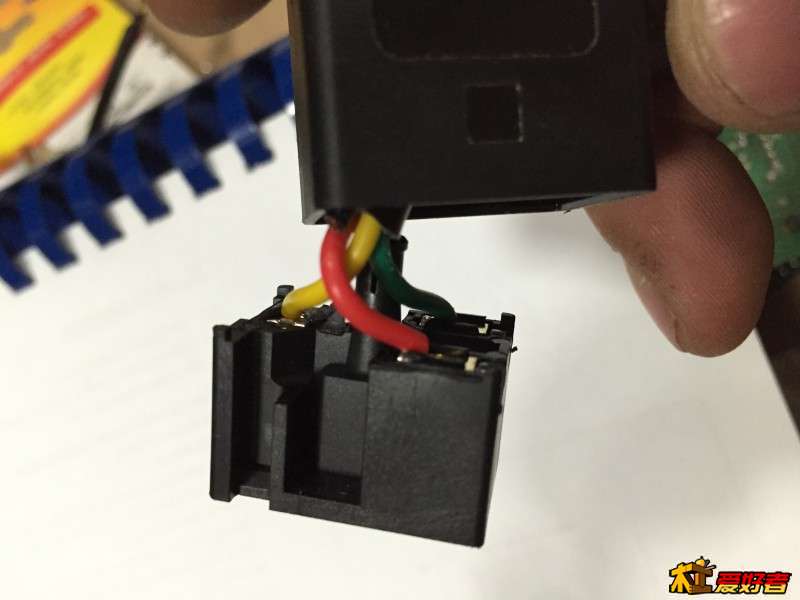

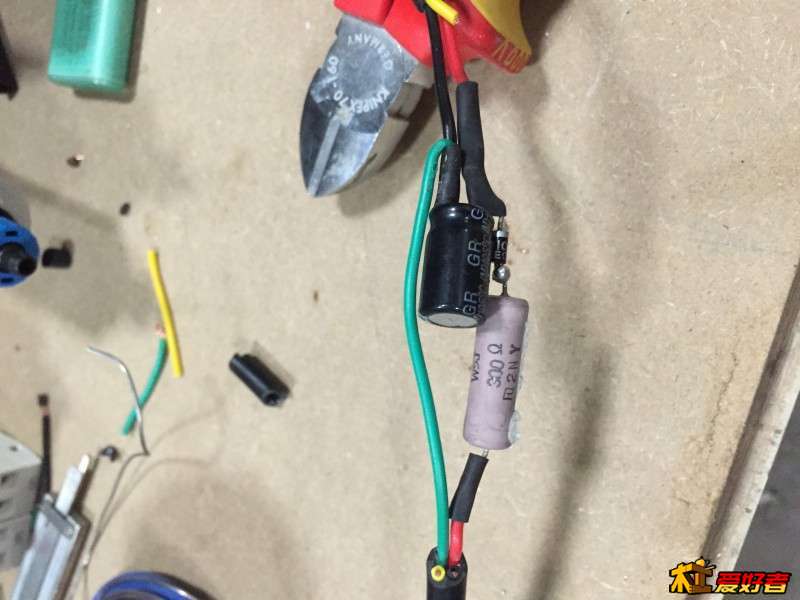

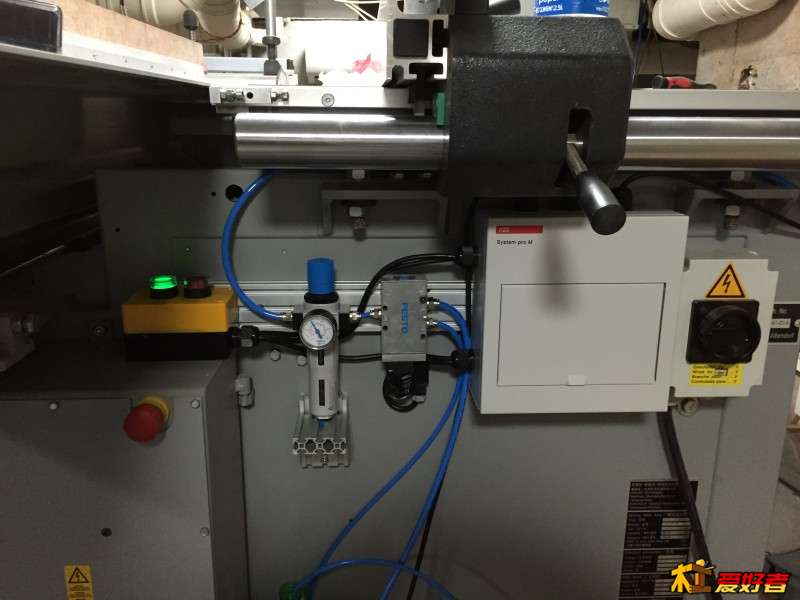

绿灯表示使能，红灯表示工作，如果装上切铝合金的锯片锯铝合金，合拢锯片舱后点按绿色键，点亮表示使能有效，一旦下一次更换锯片时打开锯片舱就复位，绿灯熄灭。

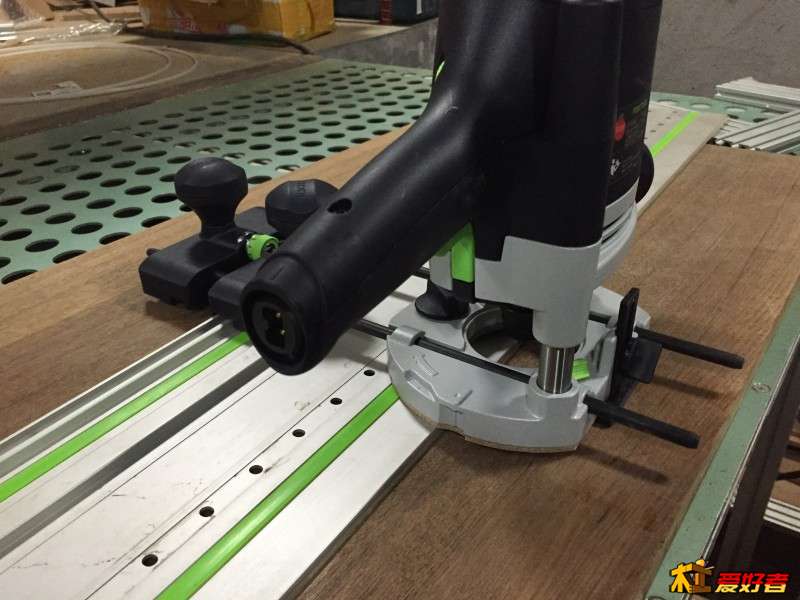

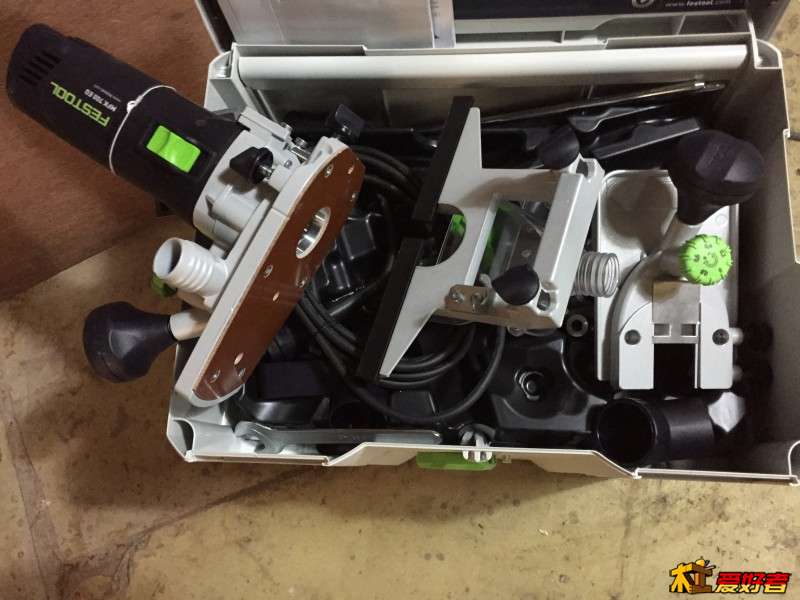

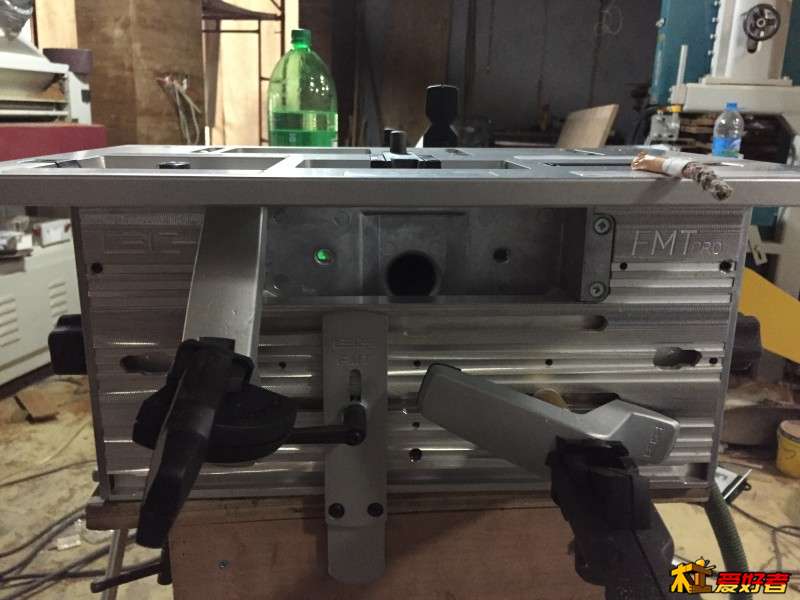

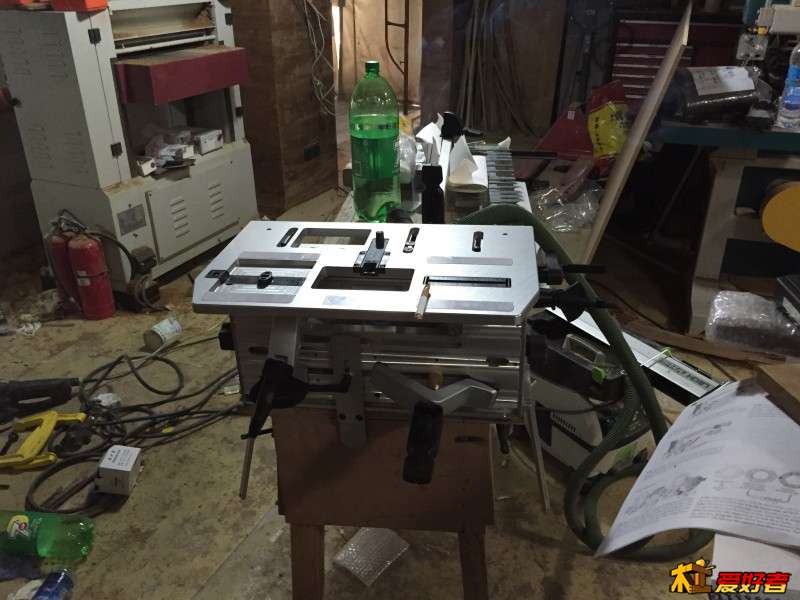

FMT也被我人肉回来，试用结果精度还算满意

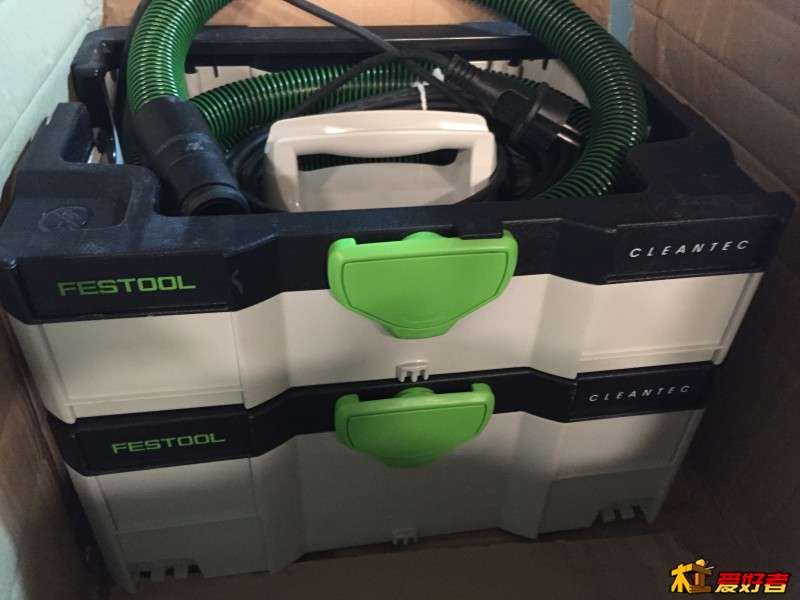

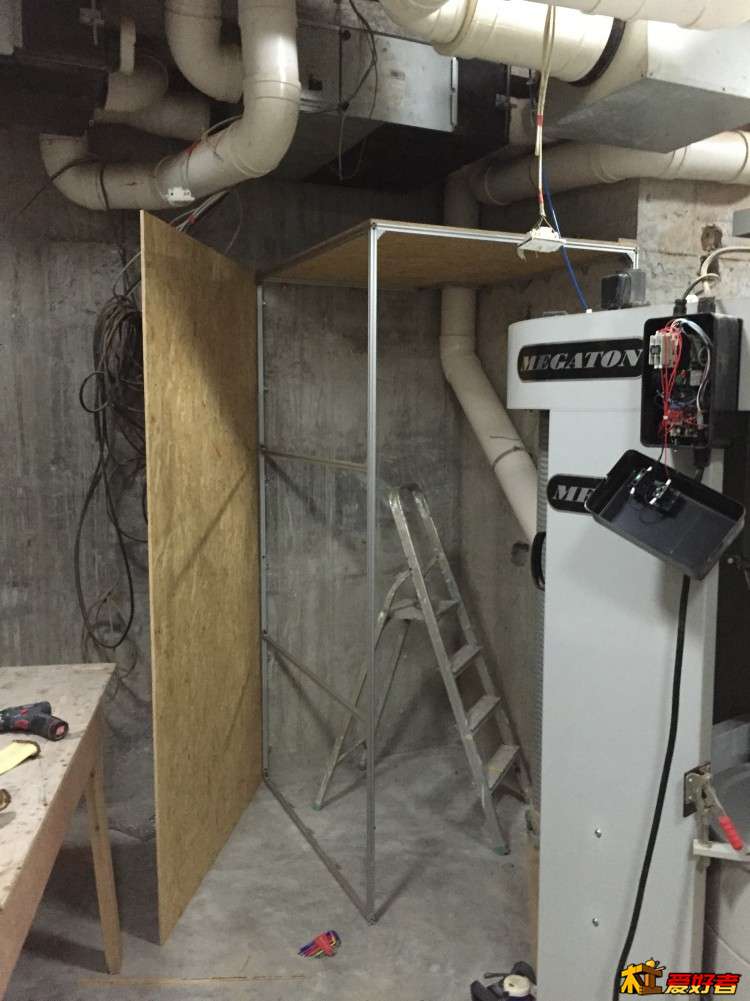

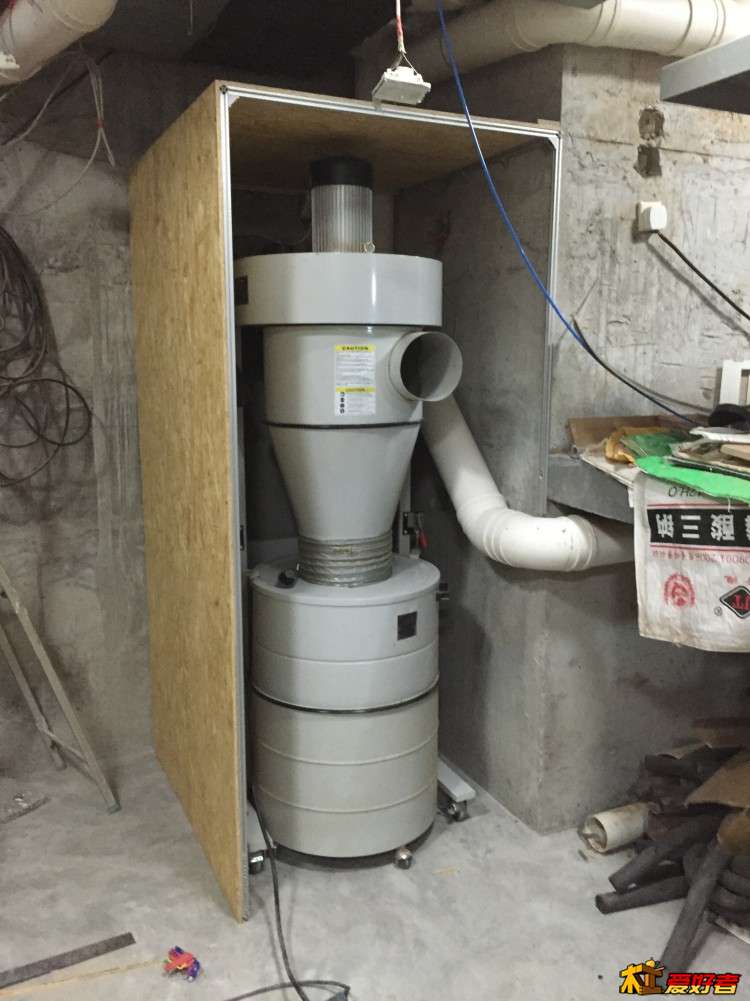

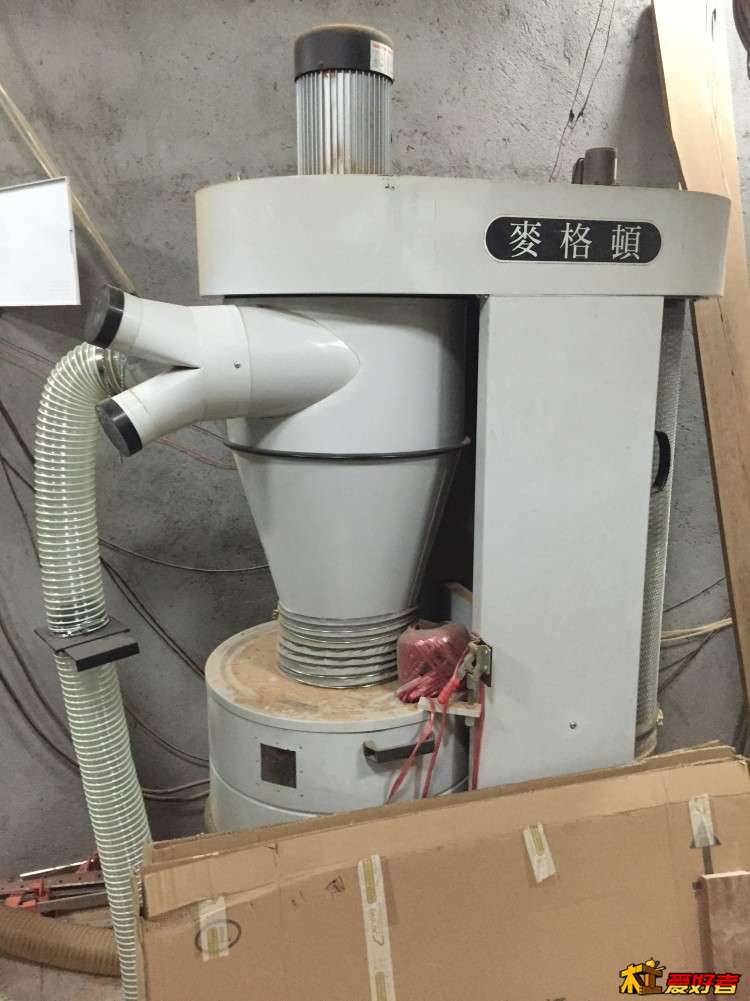

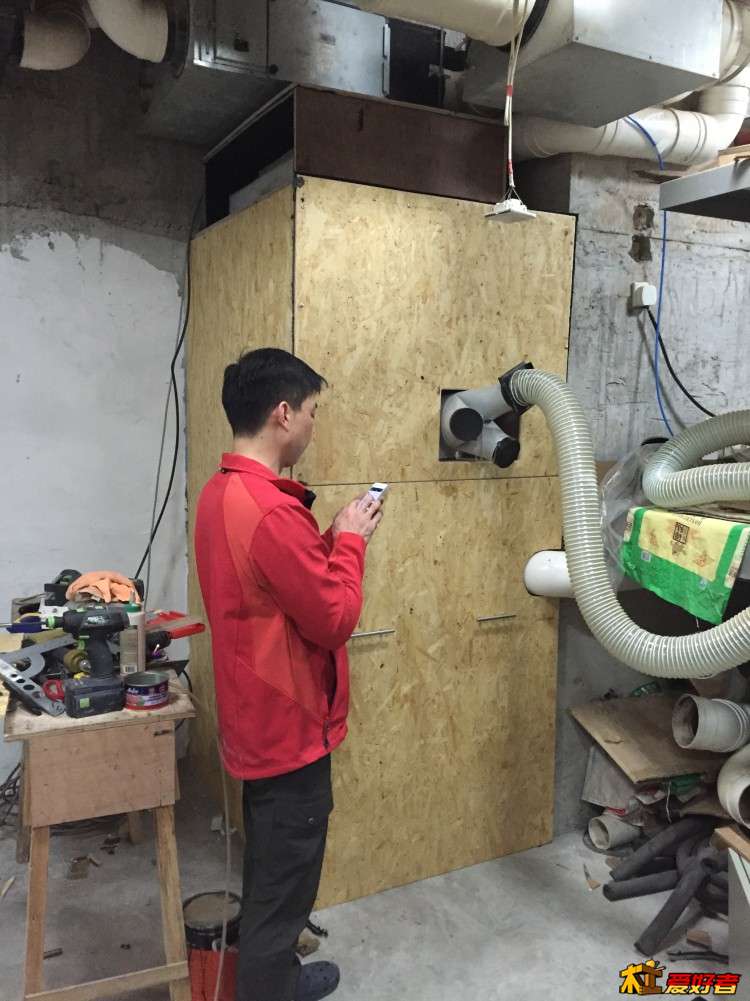

这个时候感觉集尘很吵，想办法

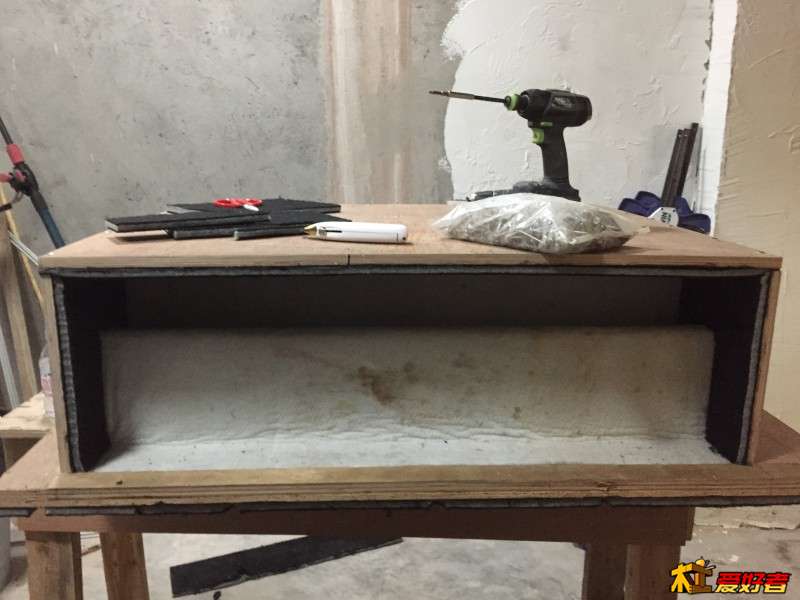

出风口可不能封住，我设计了折叠式出风，内部全部吸音棉包起来

箱子里面也是，全部20mm厚的吸音棉

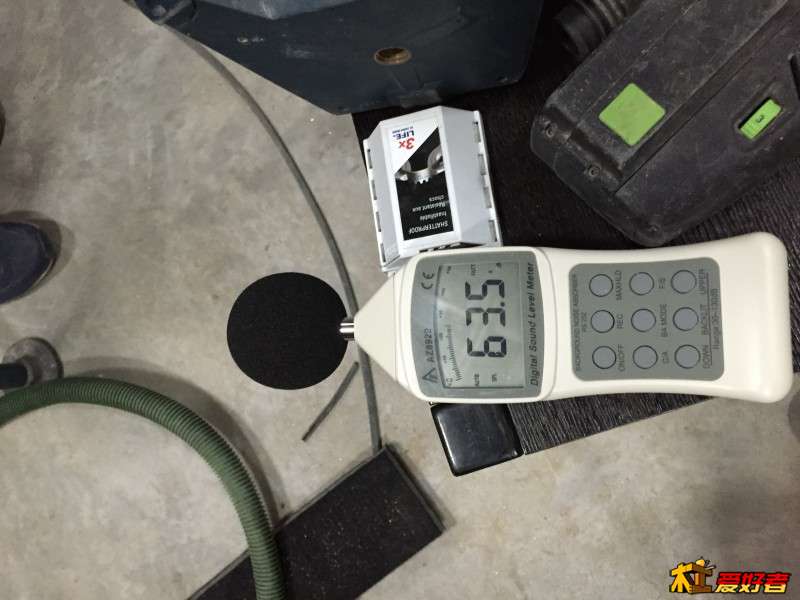

可恶的噪音终于从9X降到了6XDB，还算满意。

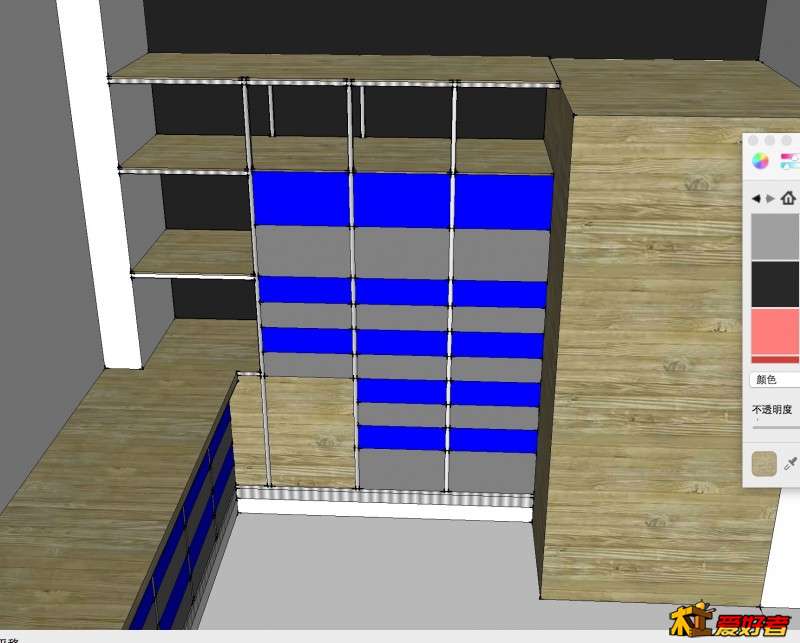

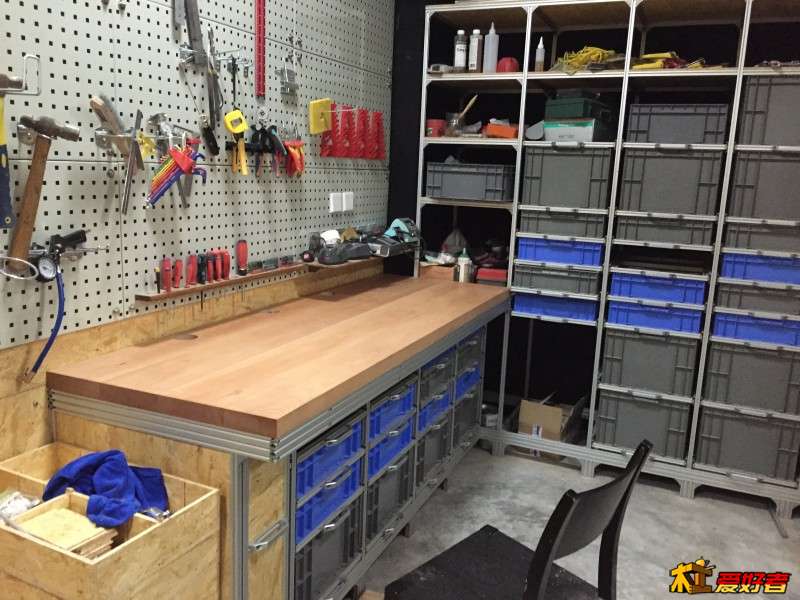

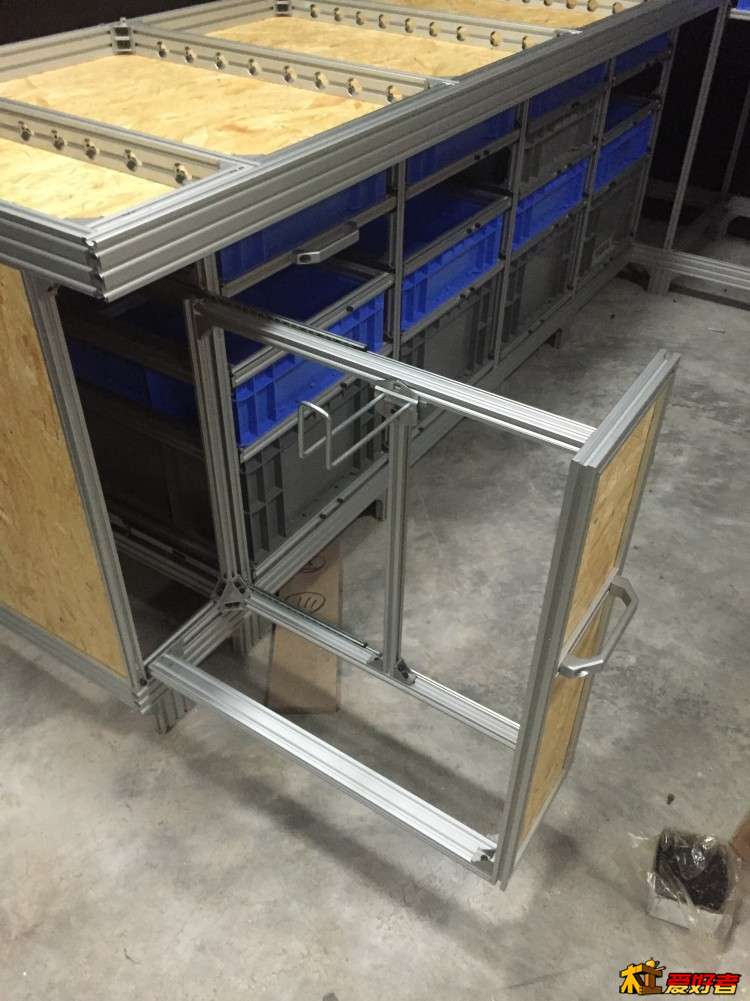

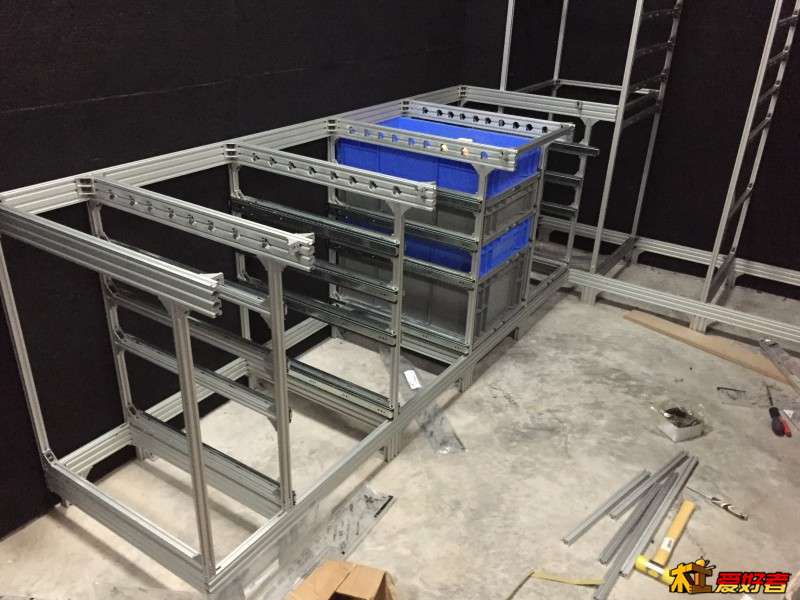

接着归置我的工具，老规矩，草图大师先行

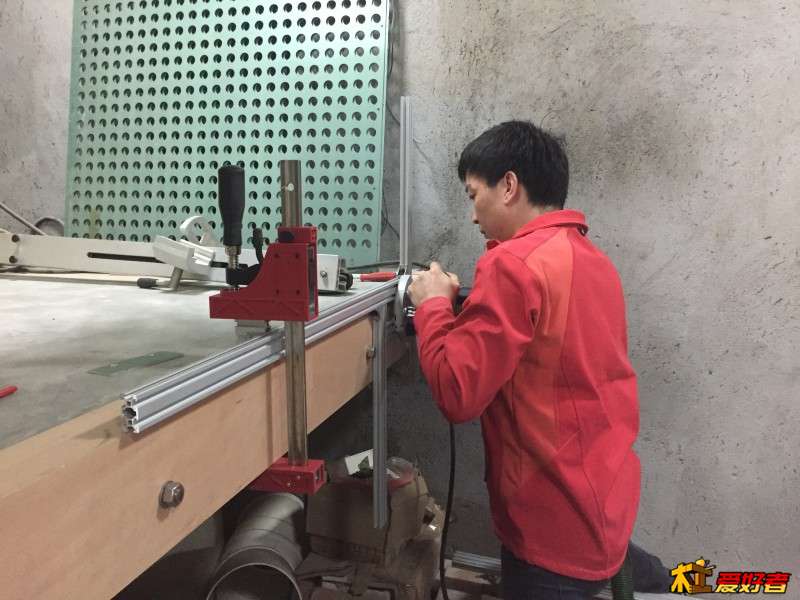

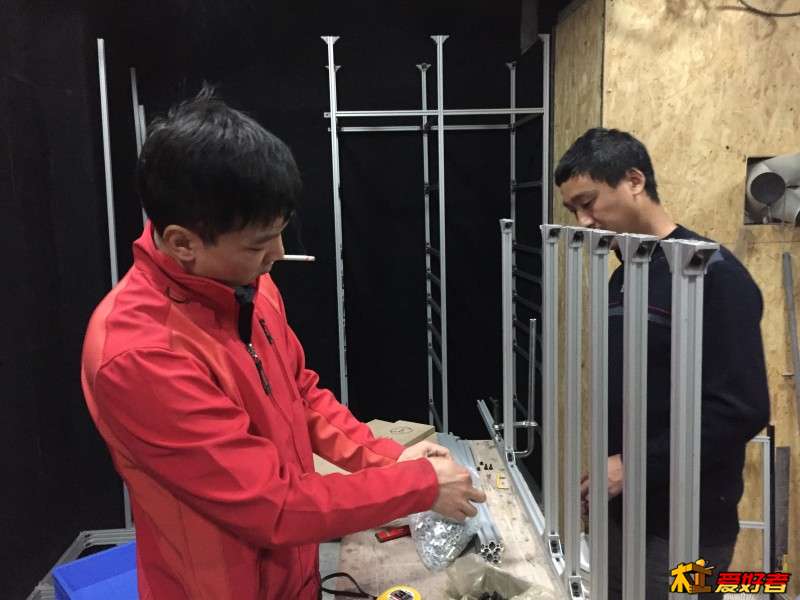

小伙伴们开始组装，我一般是拍照那个人

这么多洞洞也是我的发明，集尘用

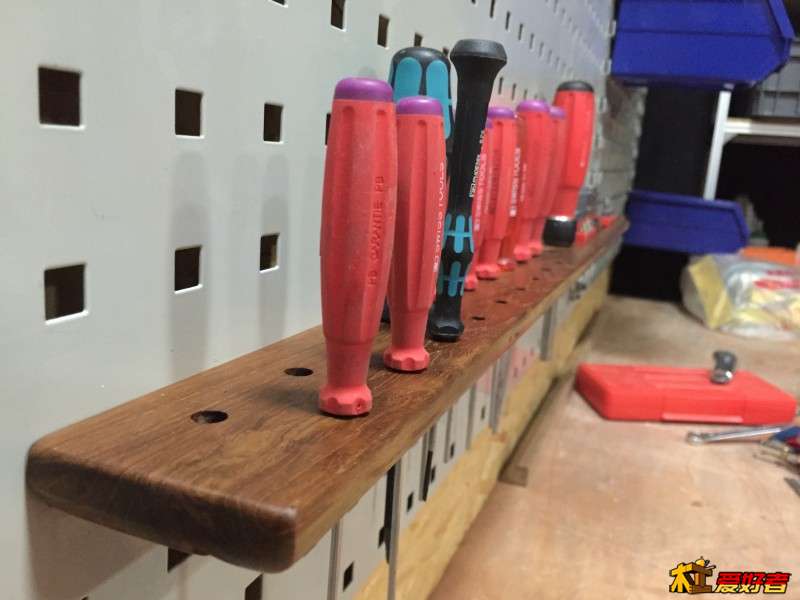

顺手用柚木废料做了几个搁架

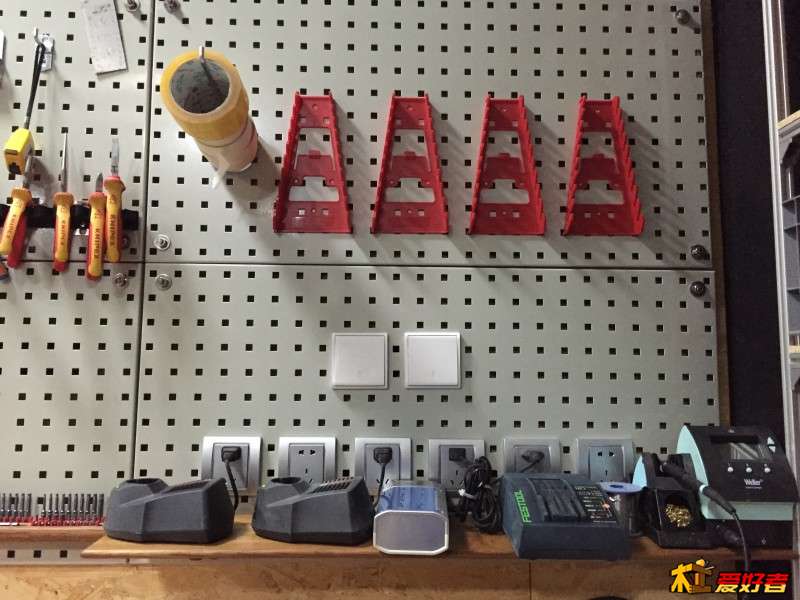

这两个门铃按键被我弄成临时集尘开、关了，以后其实是用作这个台面打磨时开对应管阀和集尘器使用的。

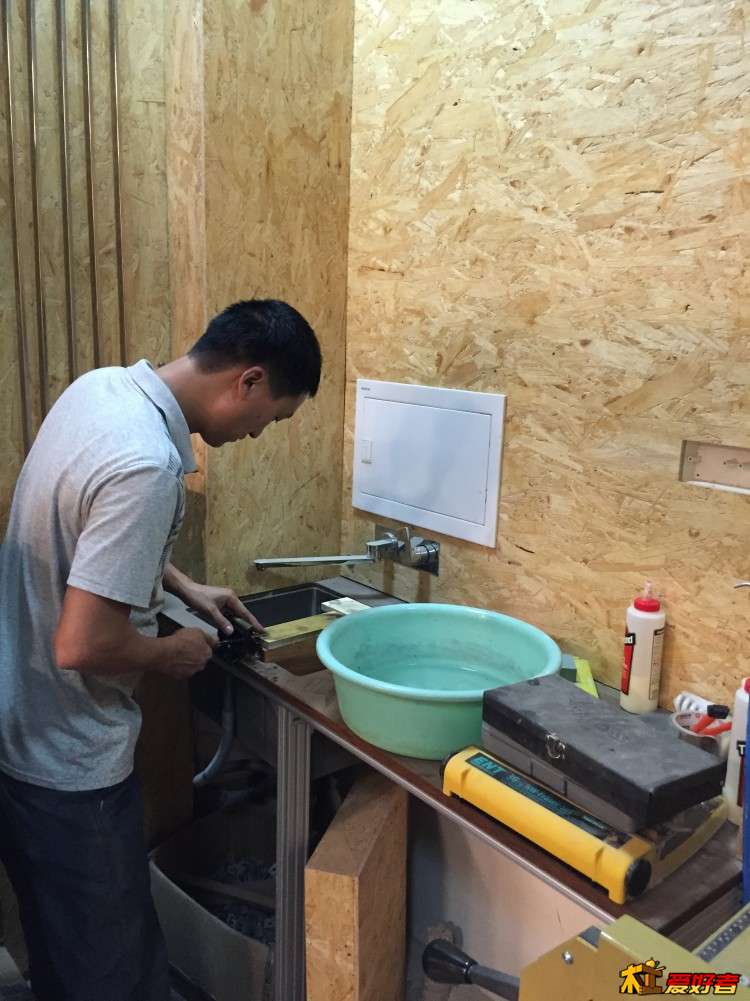

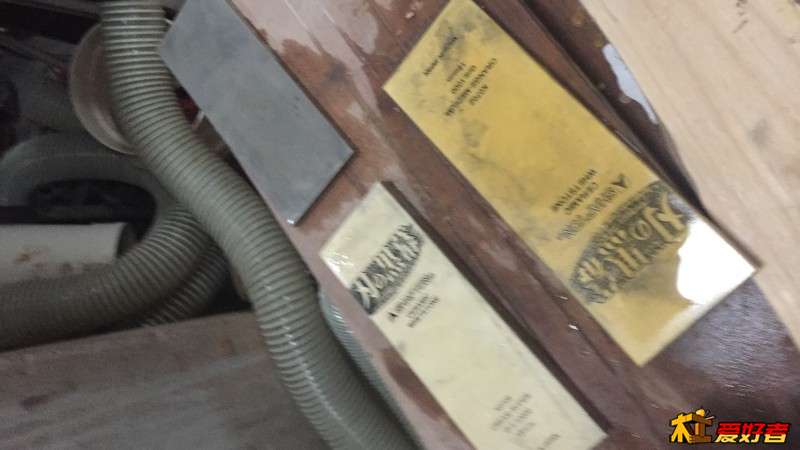

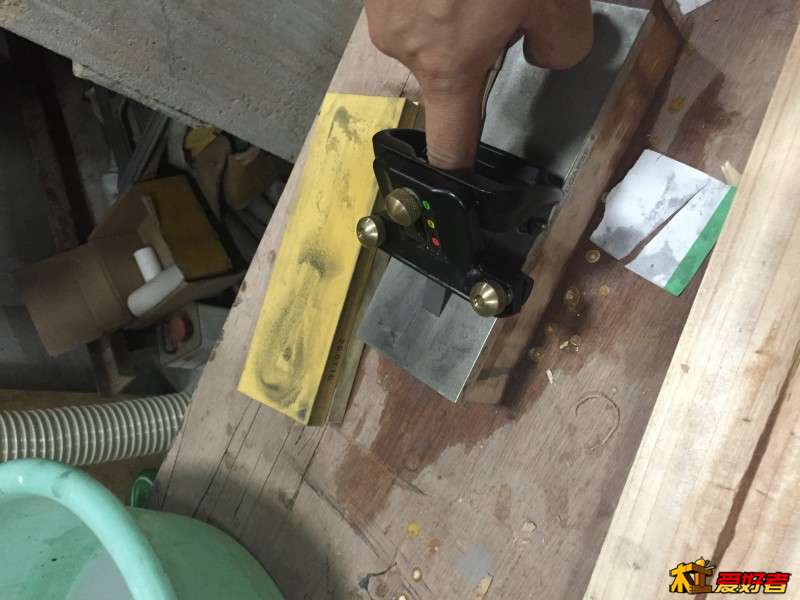

磨刀也需要工作台，给小伙伴们做一个

柚木就是好，干湿随便

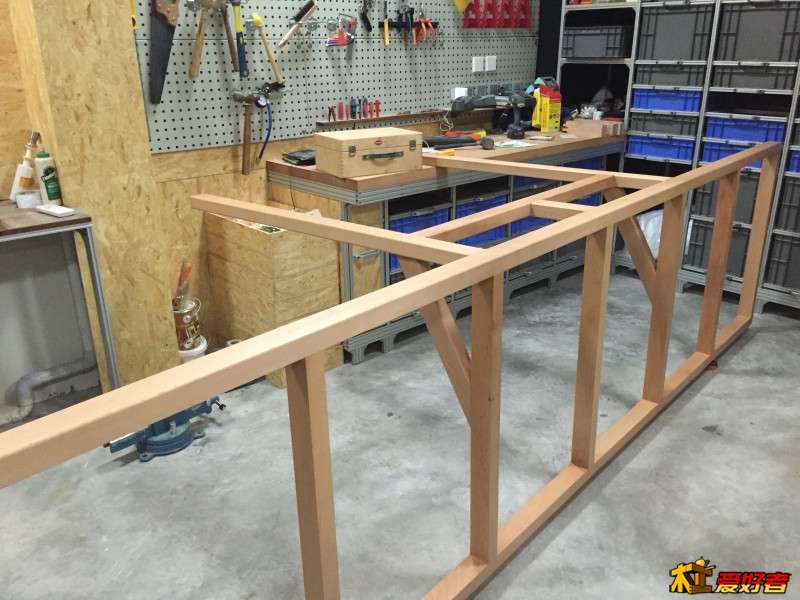

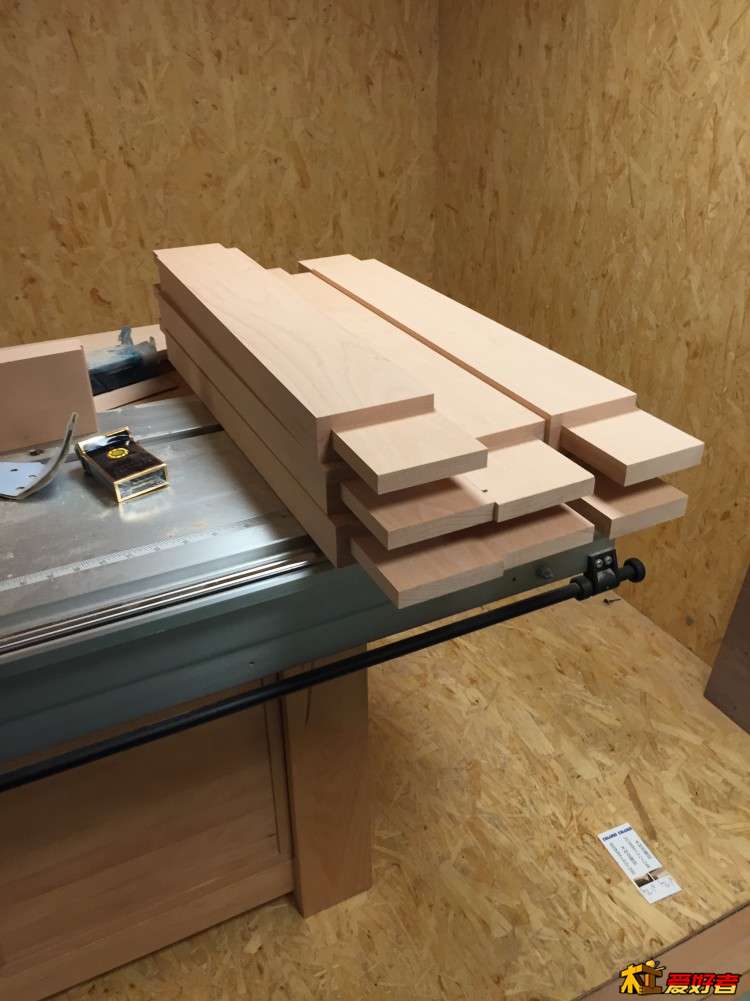

以前铝合金做的推台锯活动板不太满意，这次榉木上，先做梁

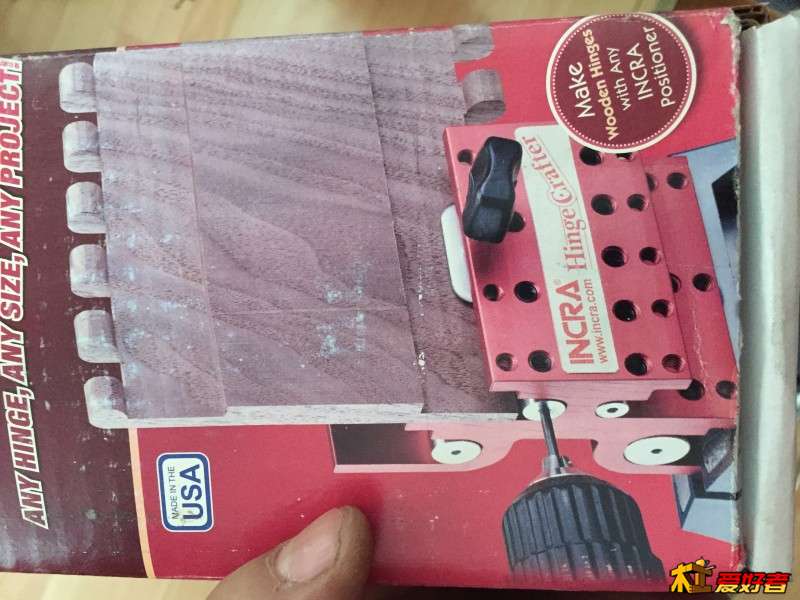

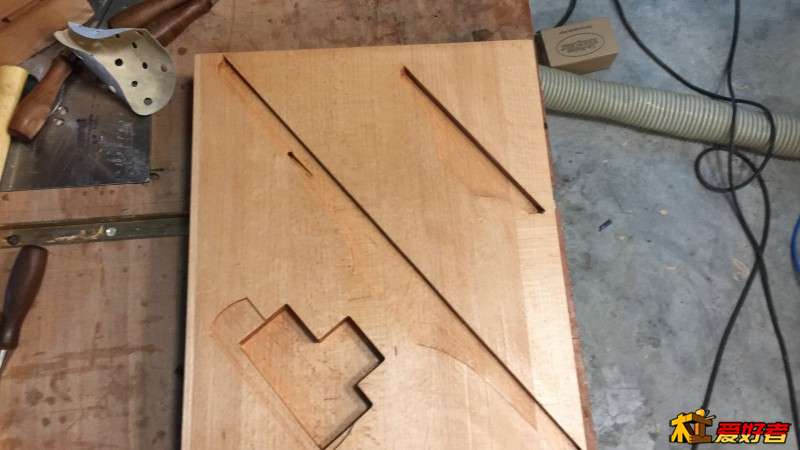

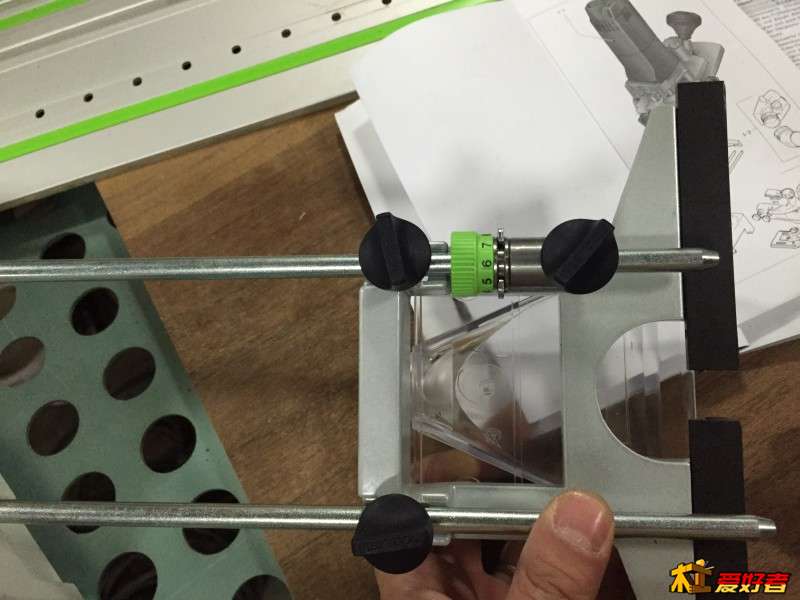

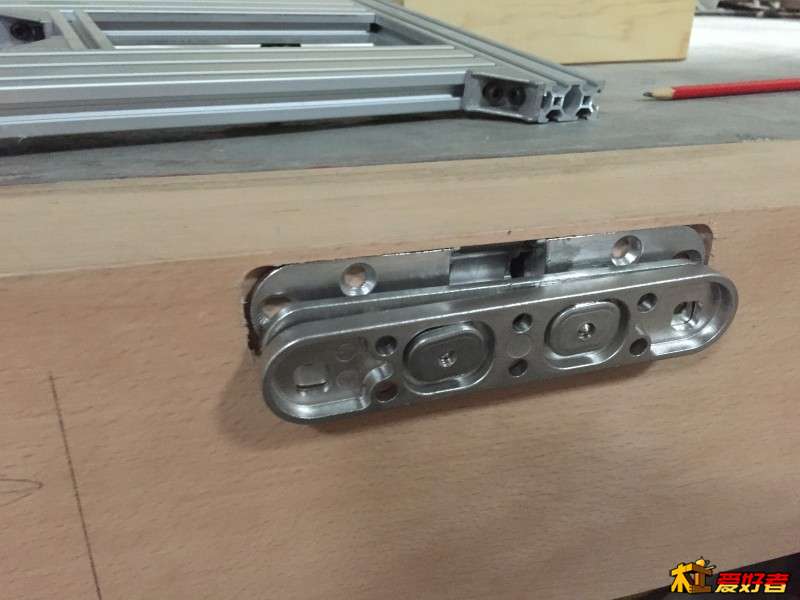

安装铰链需要铣异形，自己做个活动模具，话说我老费的这个模板本来有，居然配件不知道放哪里

没有一个螺丝的架子

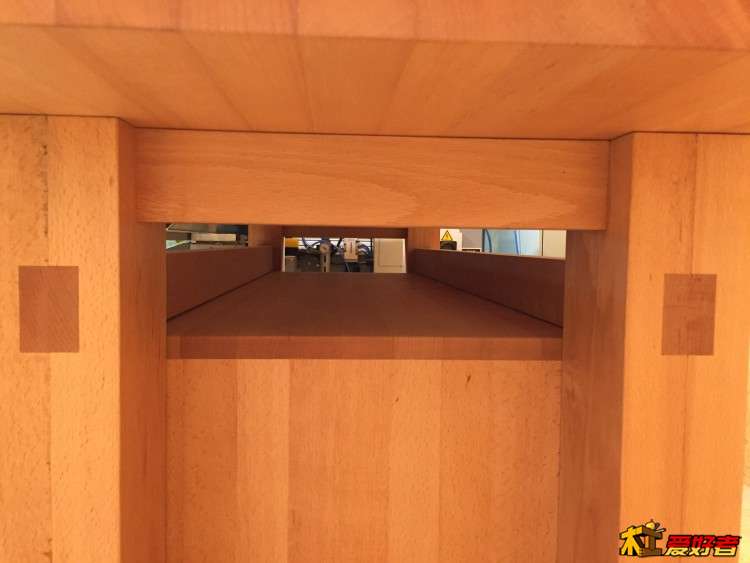

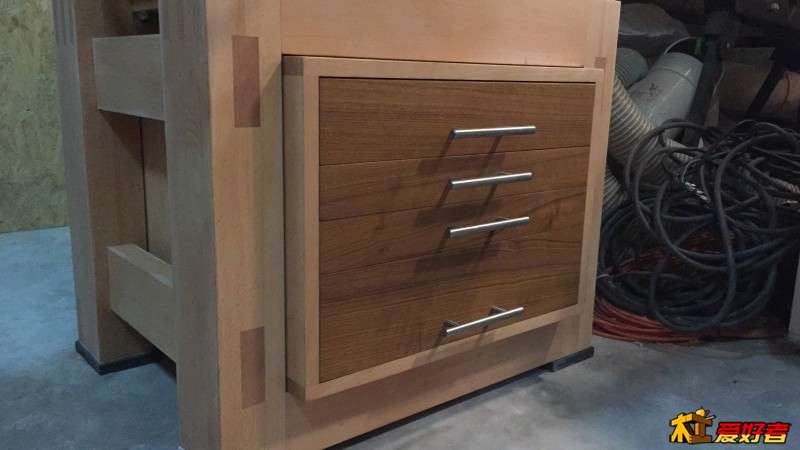

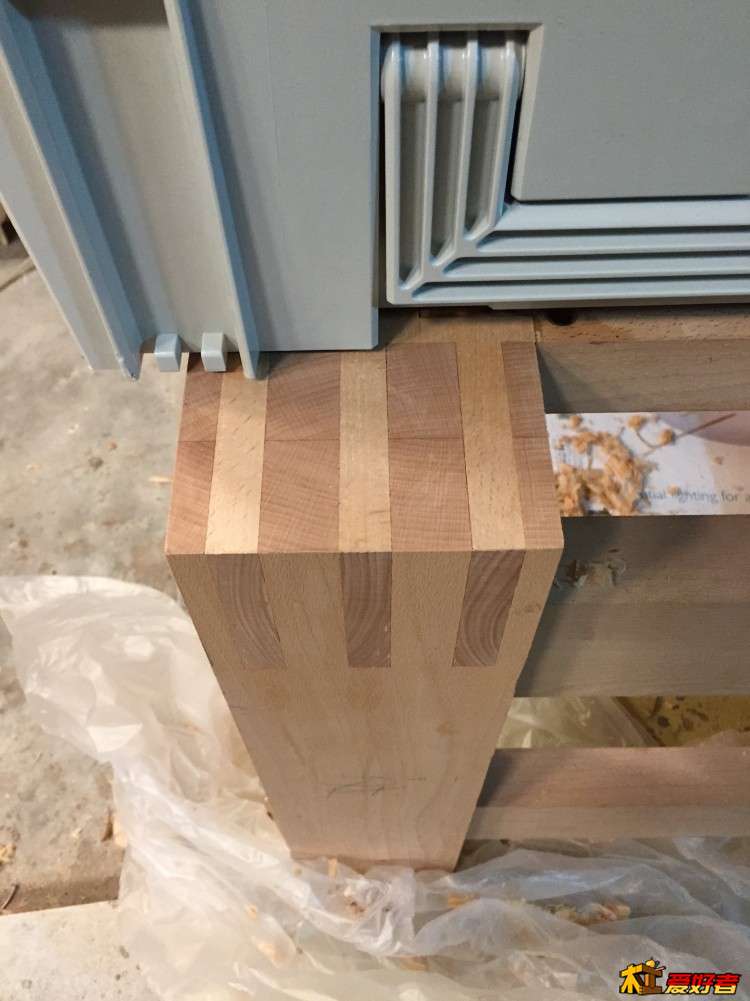

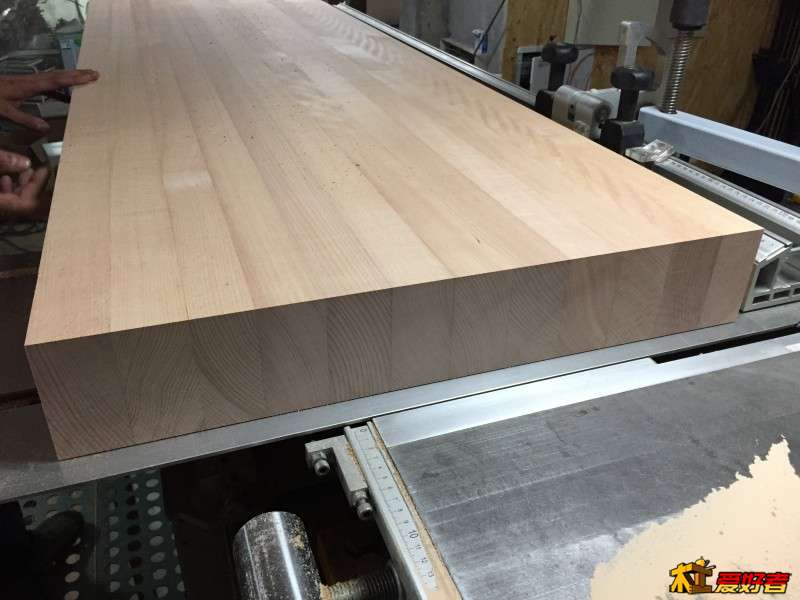

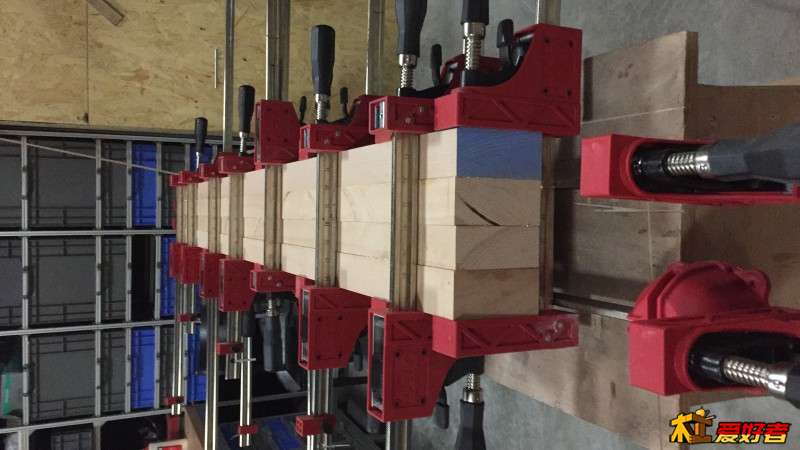

现在来做木工桌，四个一组先拼好，好过那个蛋疼的303小平刨，再多米诺定位拼成桌面，推台清边

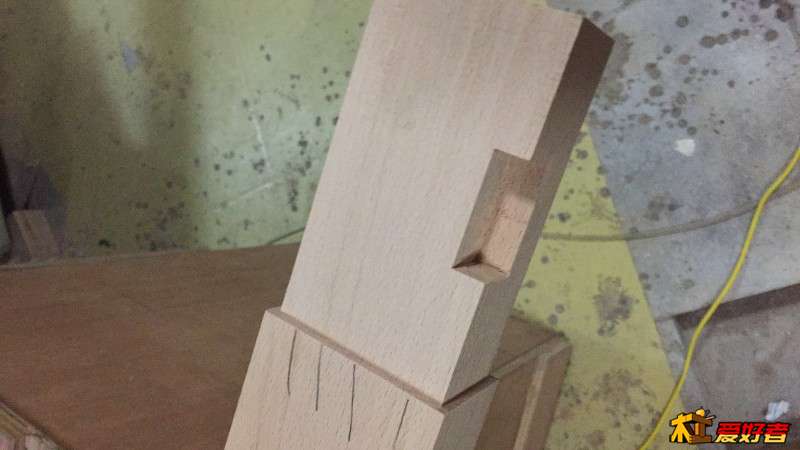

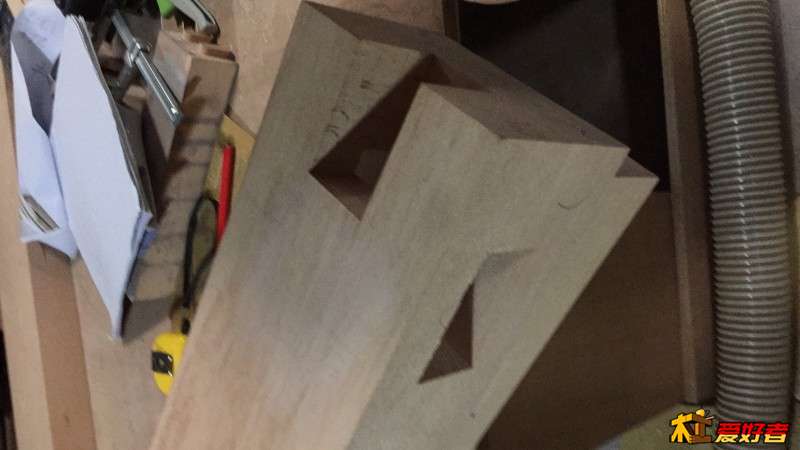

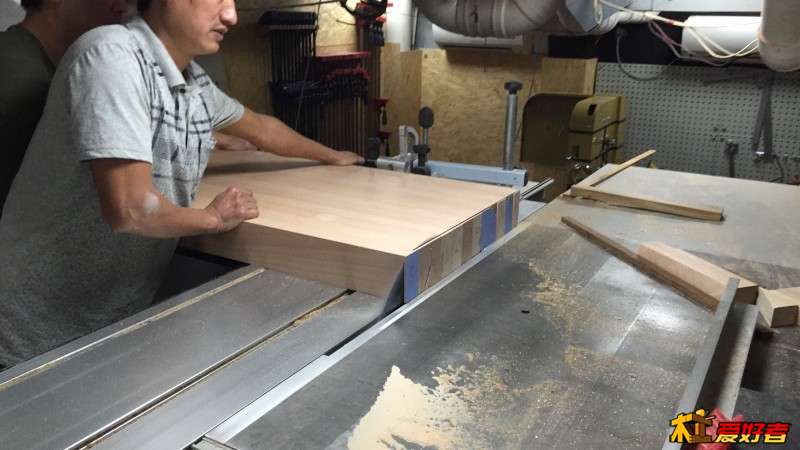

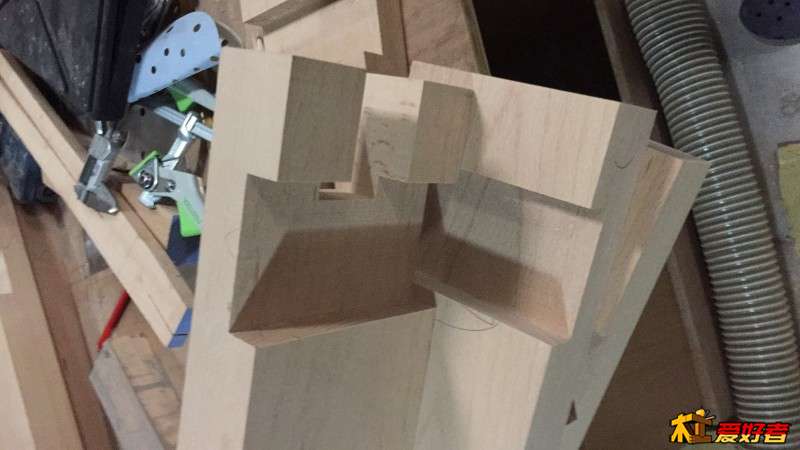

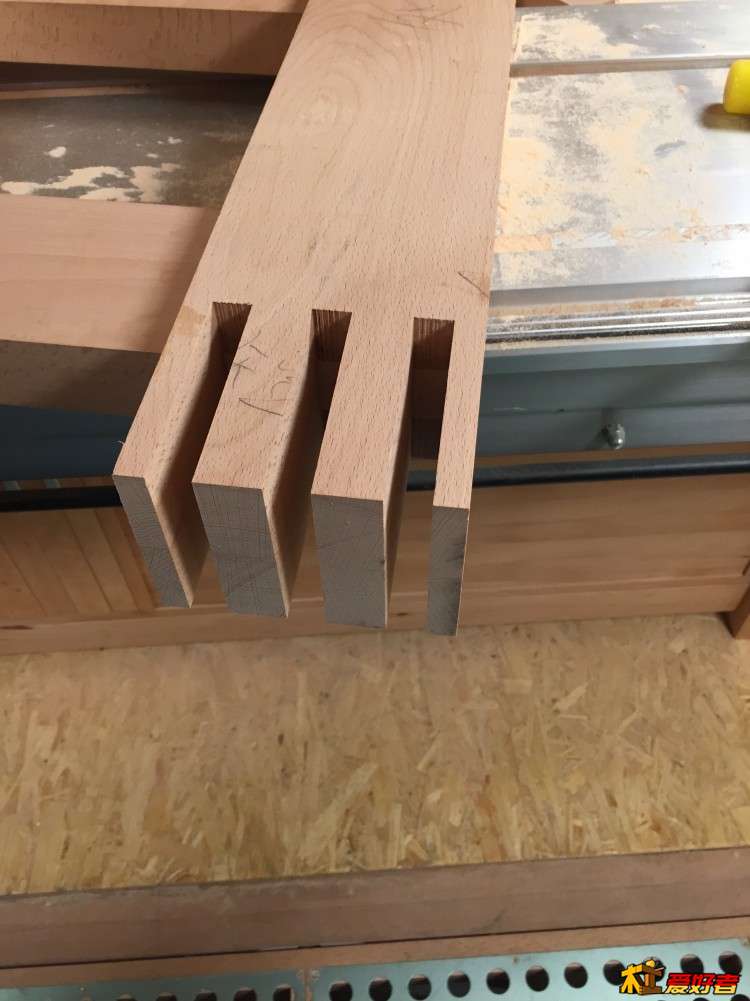

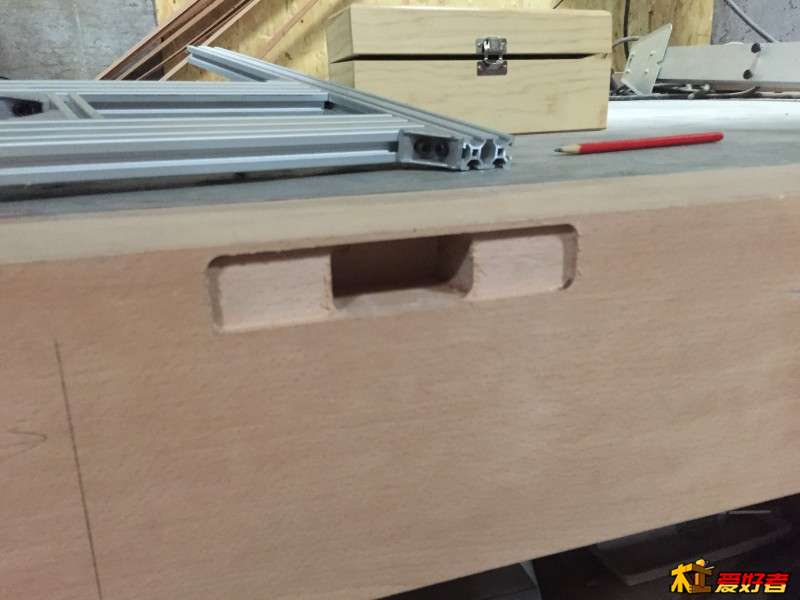

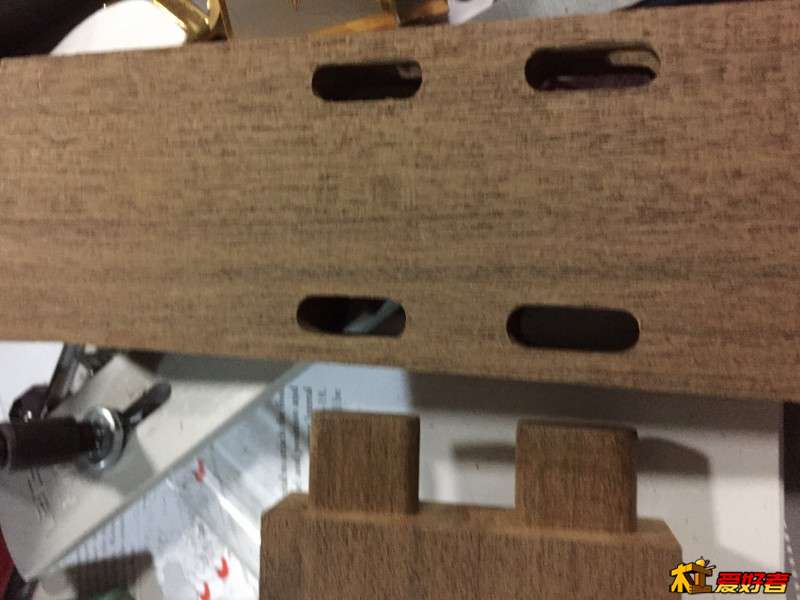

推台做架子的榫和卯

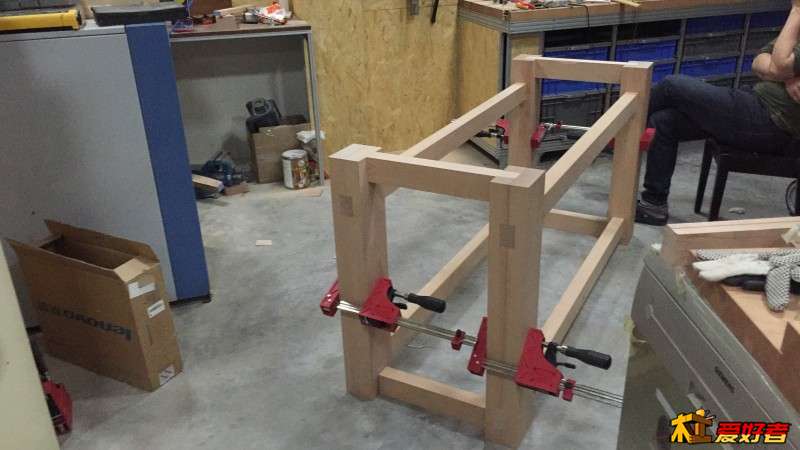

小伙伴们测试成功

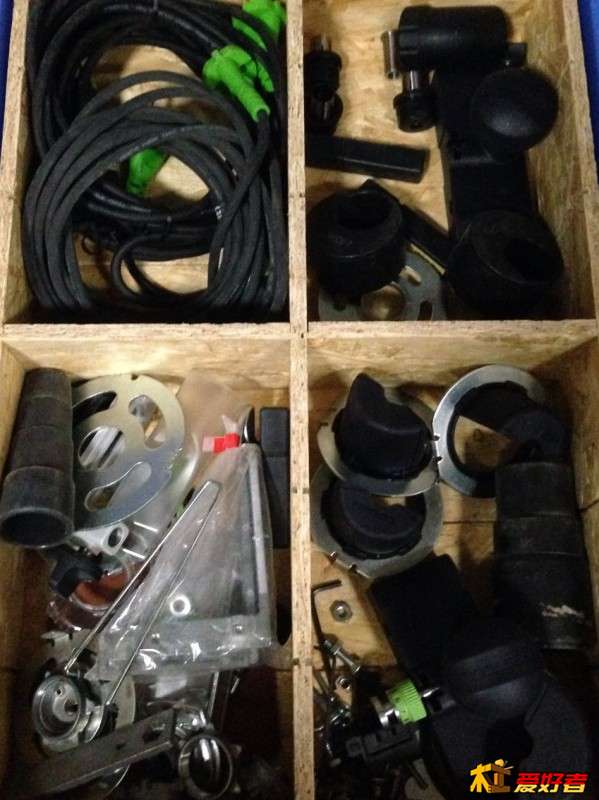

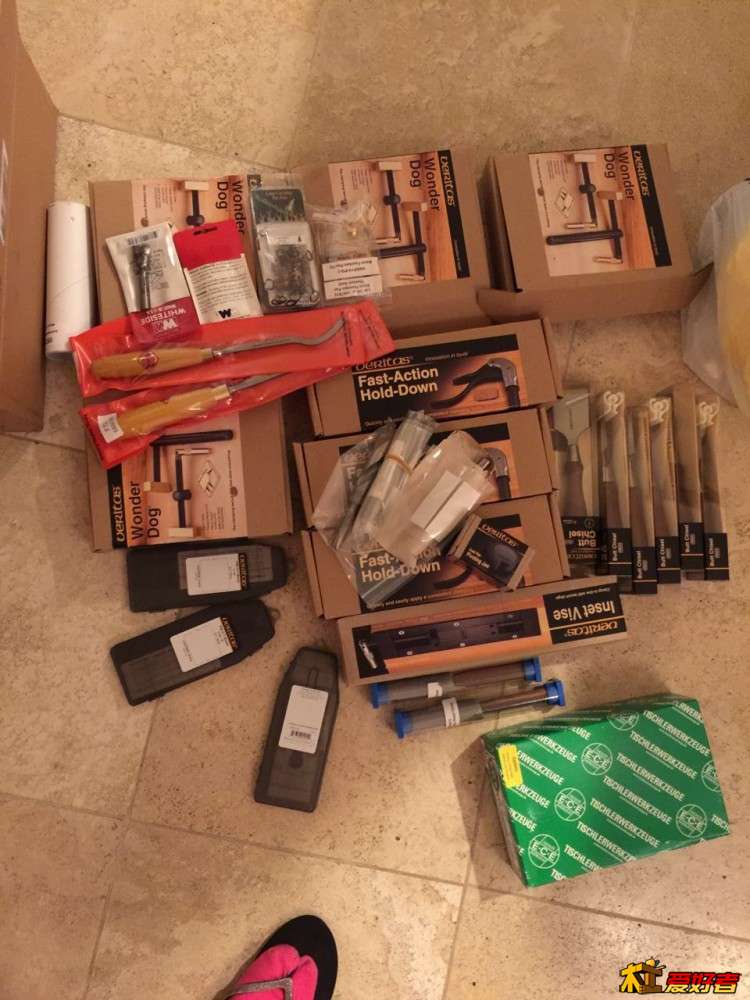

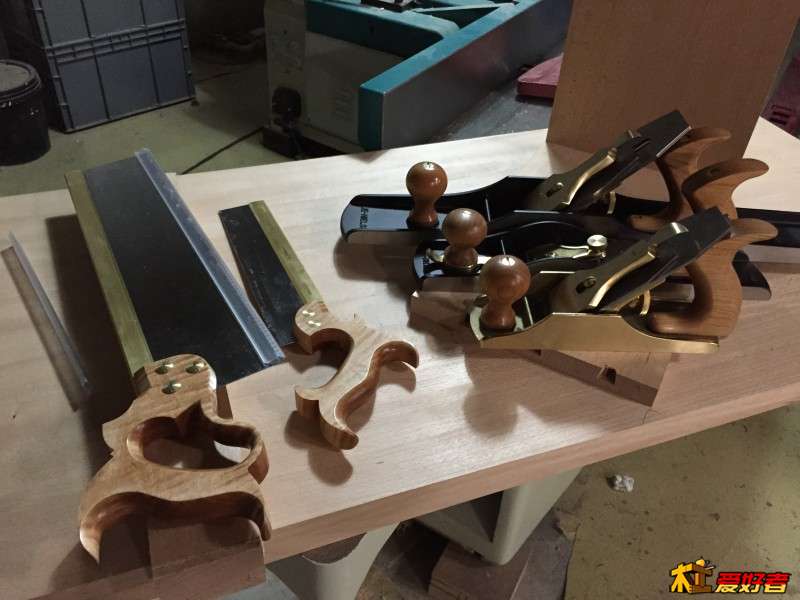

到了一堆手工工具，没地放，还得想办法

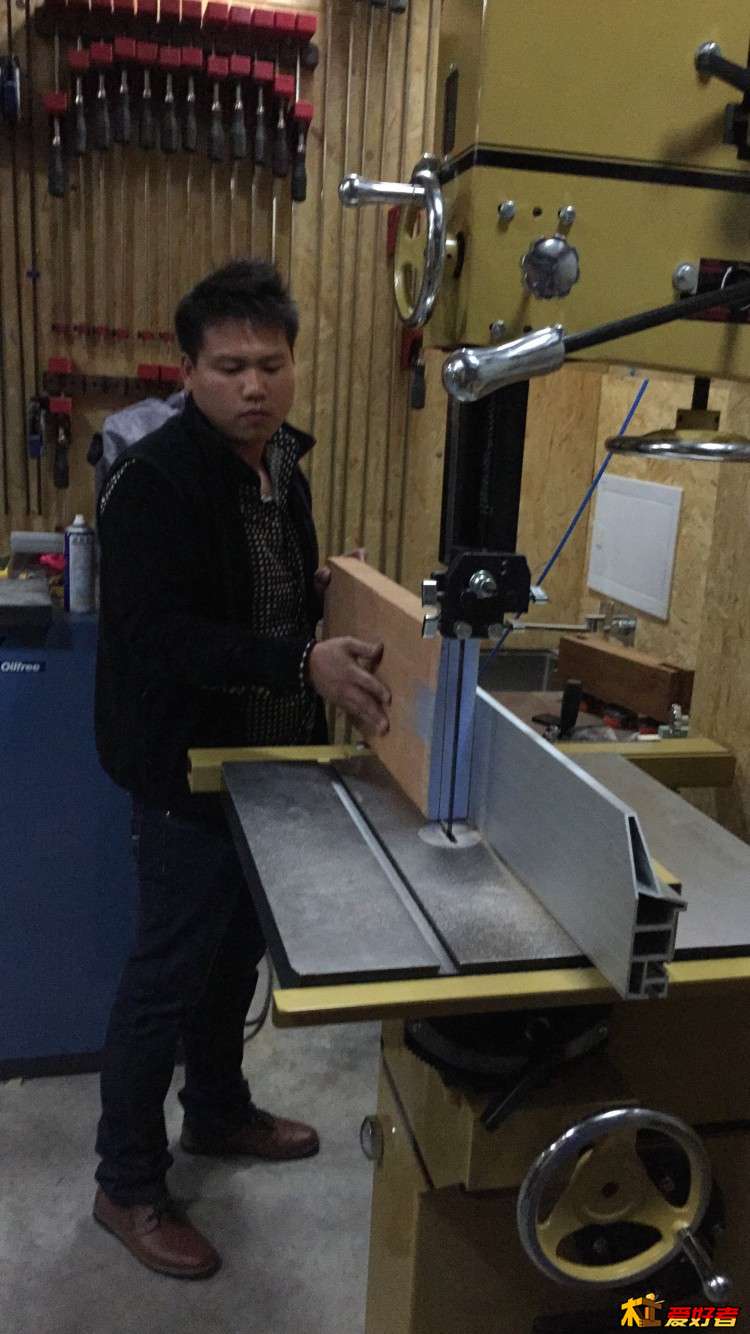

这时候钻铣床到了，带锯也到了，开料终于不用蛋疼的用推台了

有了带锯和钻铣床这两个重要道具感觉一切都解决了

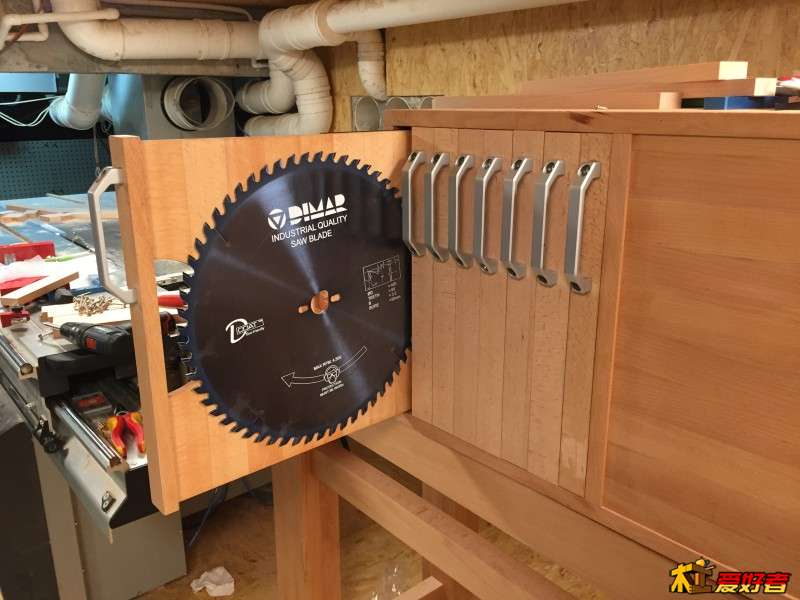

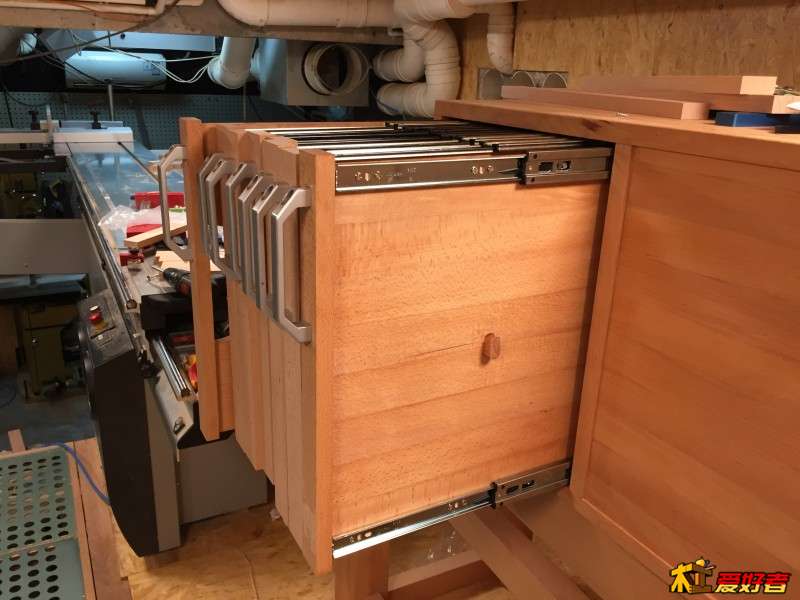

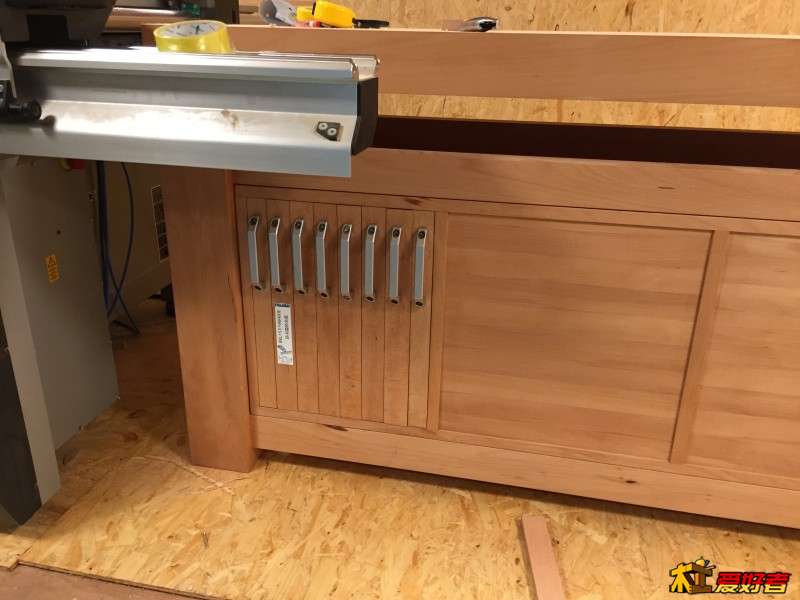

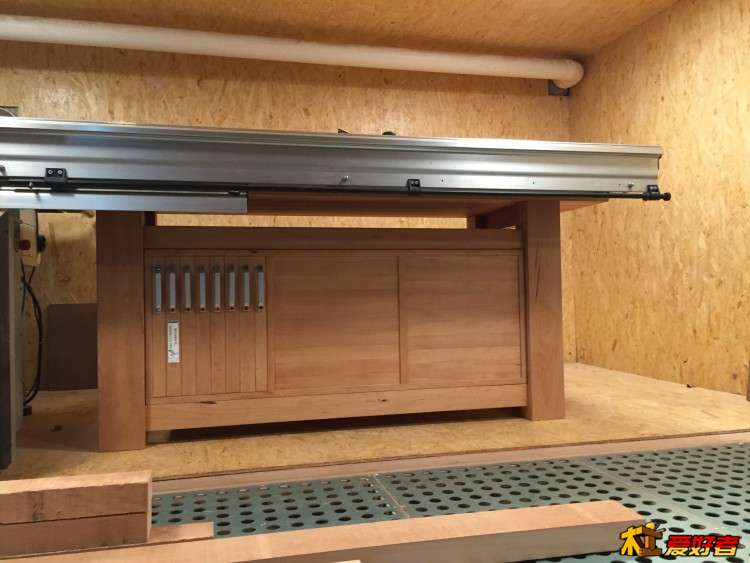

首先锯片收纳空间搞定

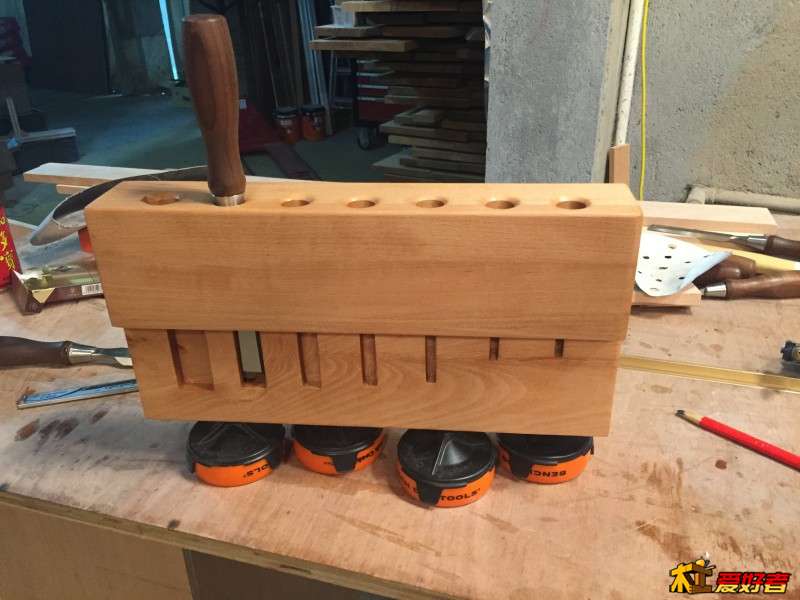

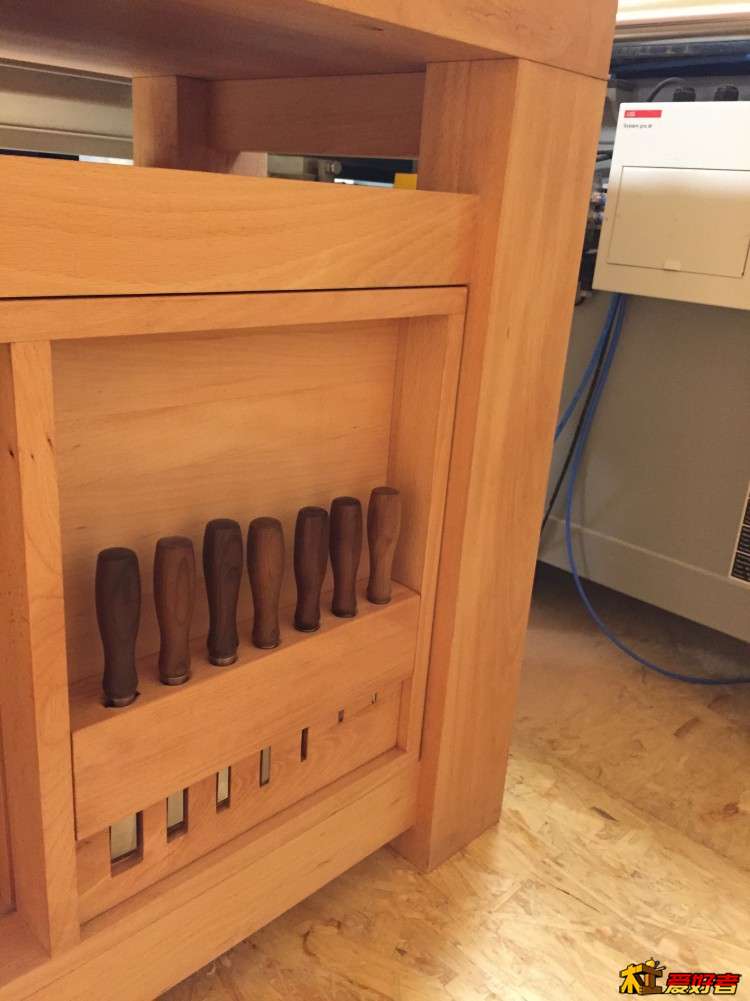

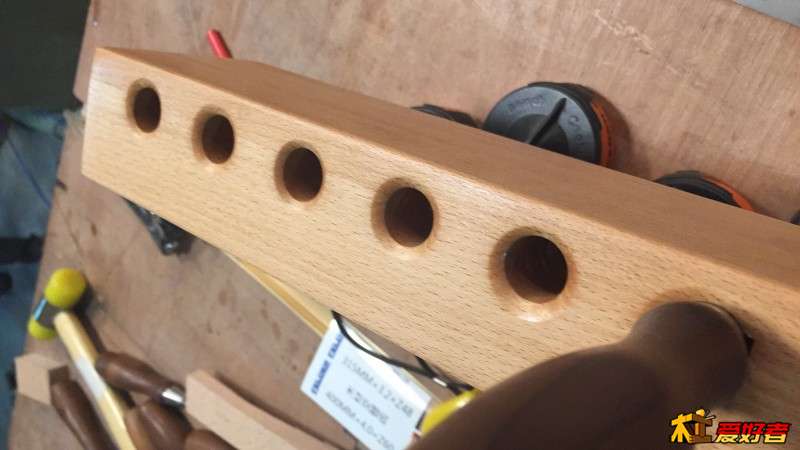

然后是凿子

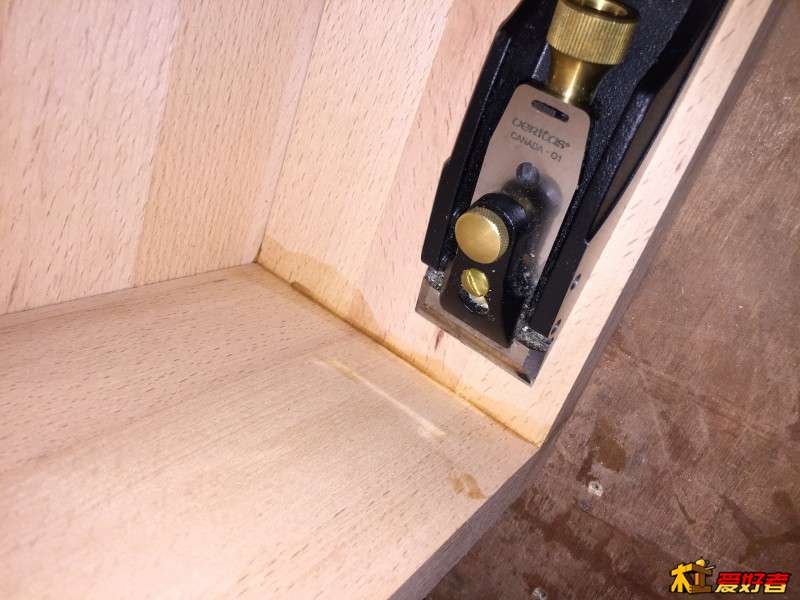

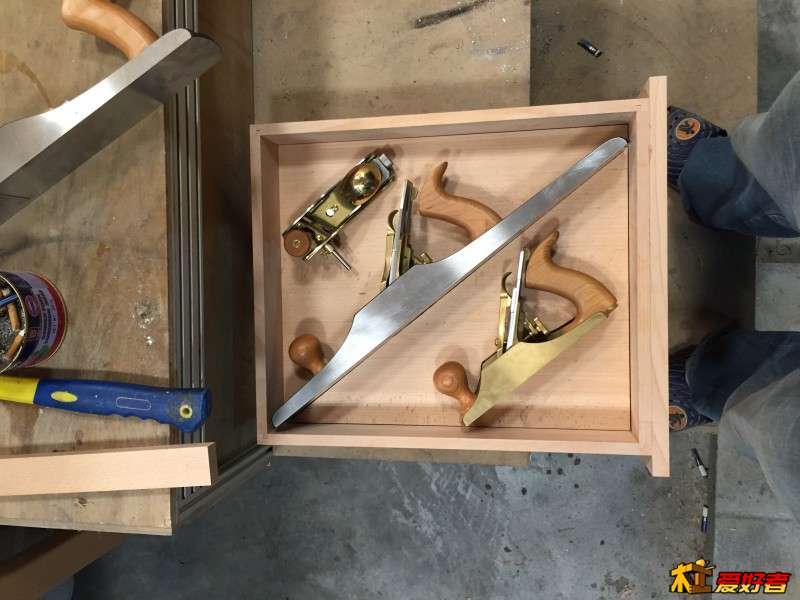

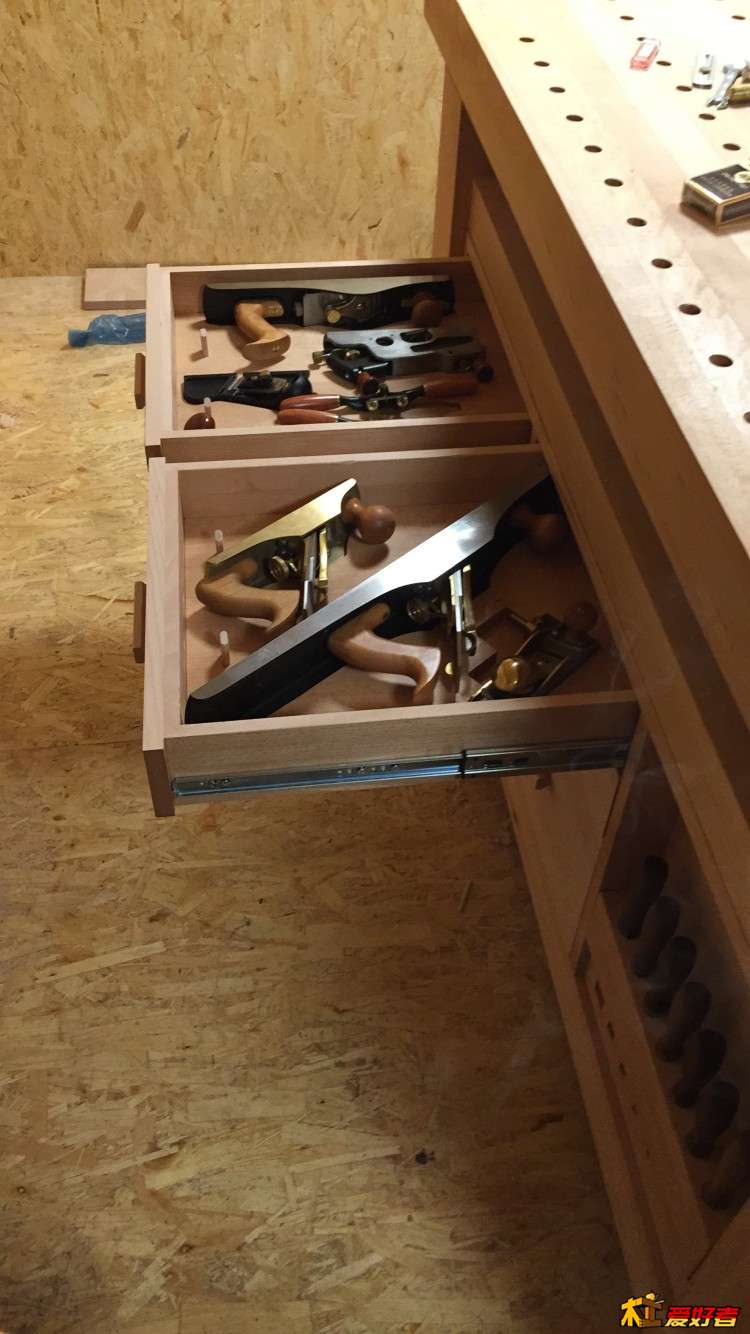

再然后是刨子

刨子的保养靠它

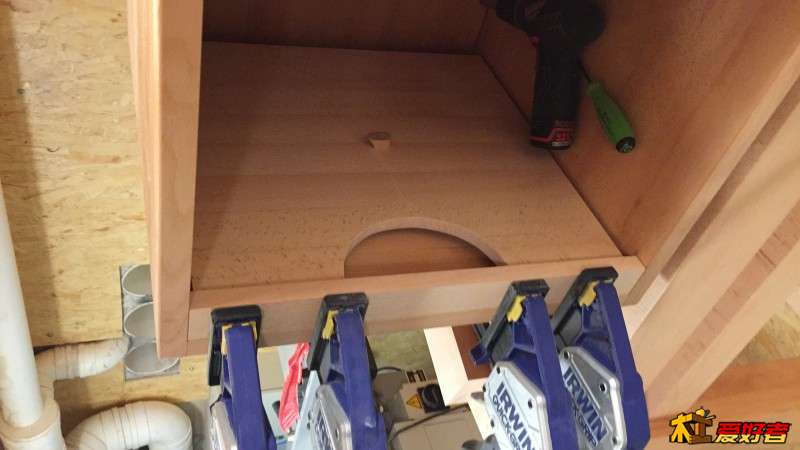

接着做钻铣床的架子，原配的铁皮柜子实在没法满意

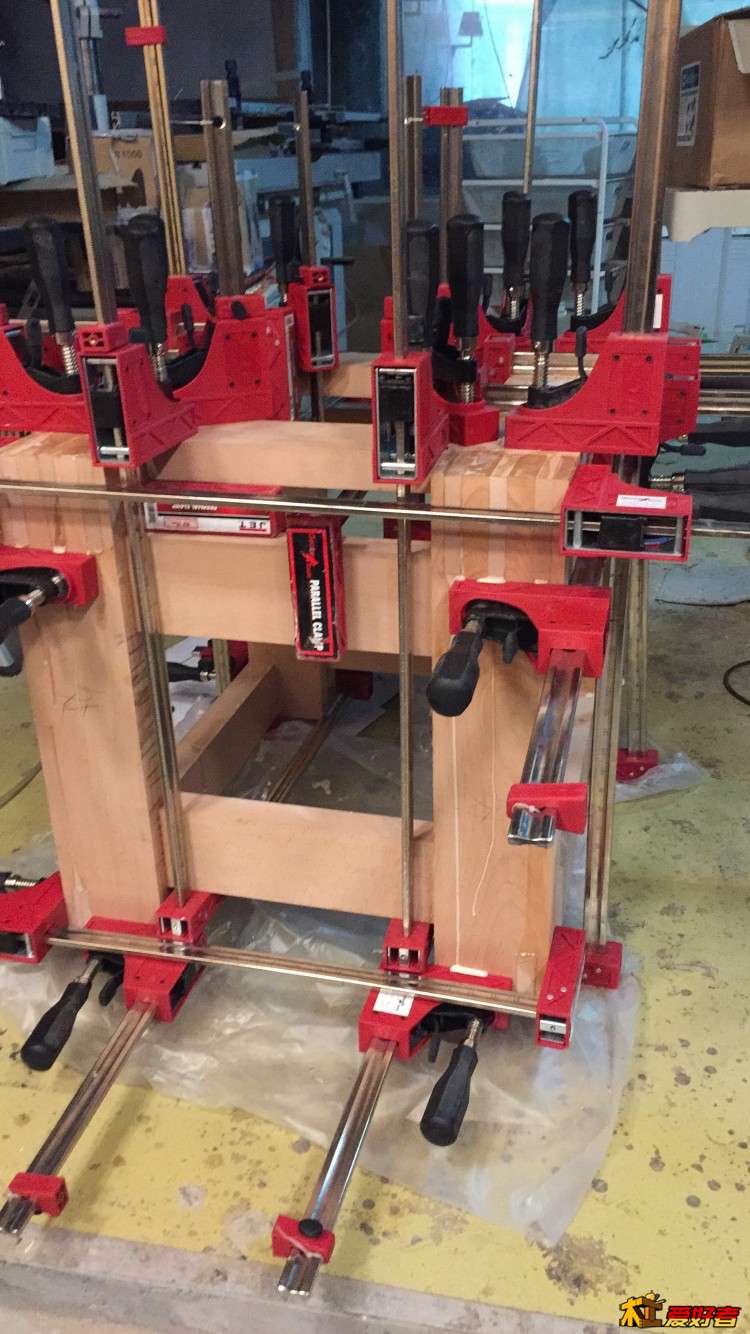

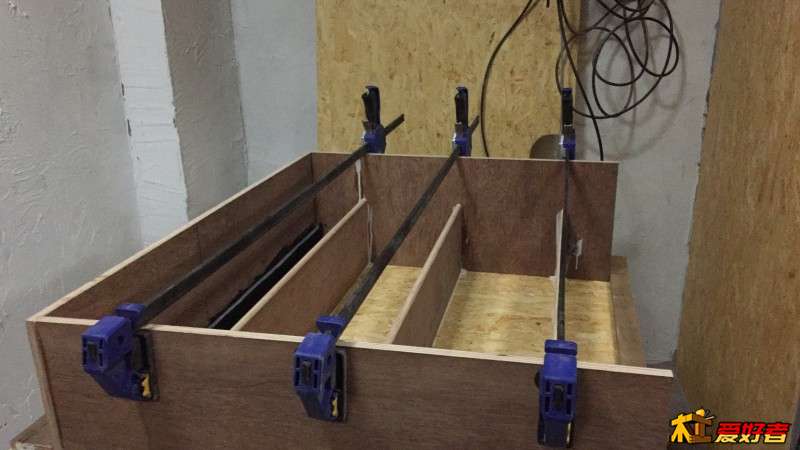

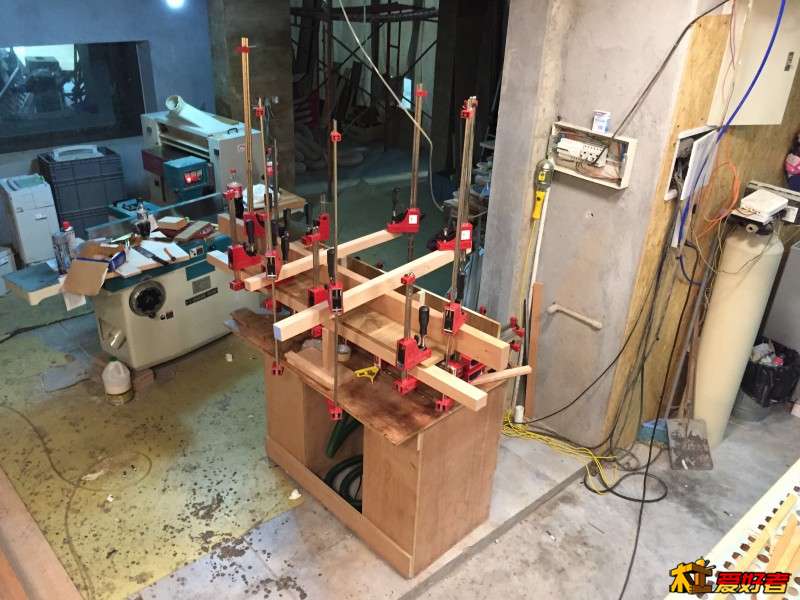

再次演绎夹子森林

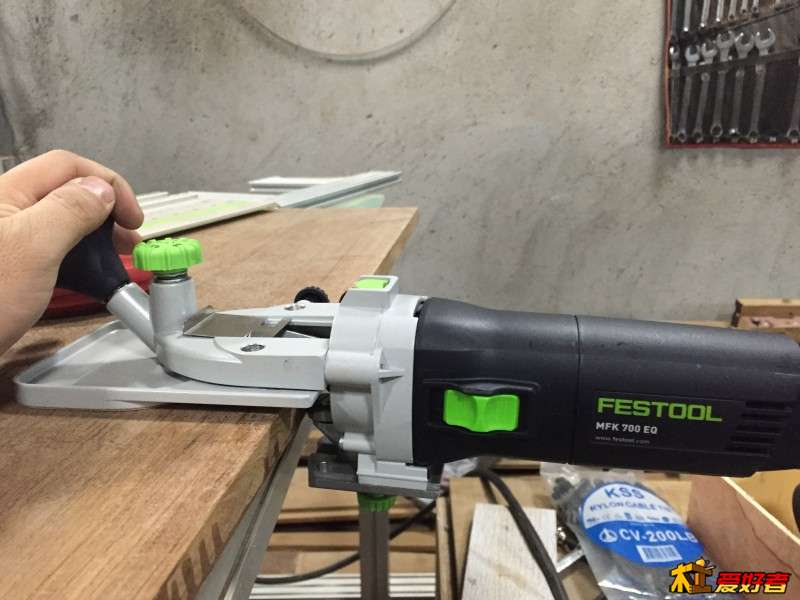

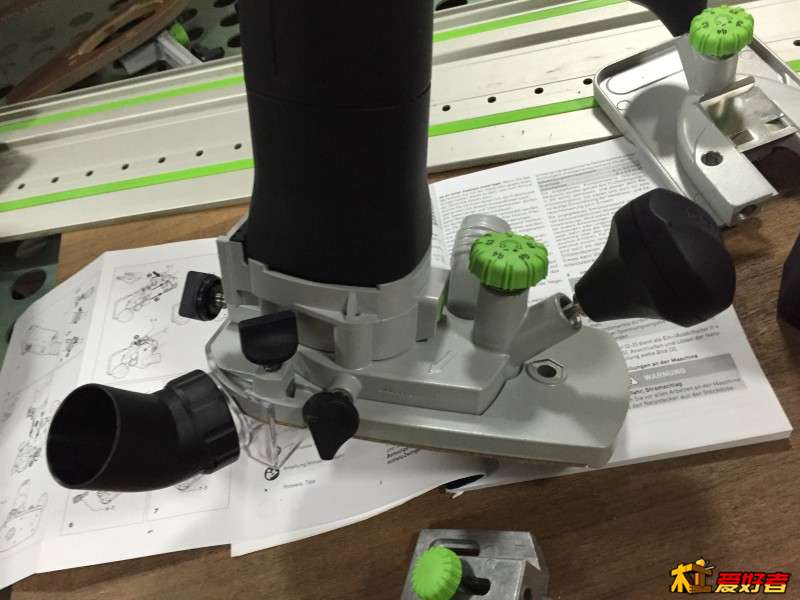

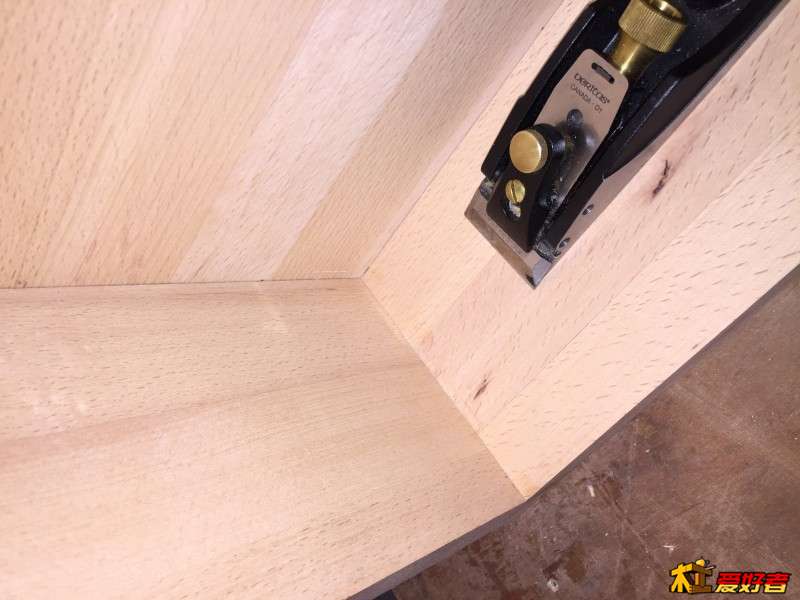

边刨果然不是闹着玩的，铲胶一流，我现在都称呼它为铲胶刨

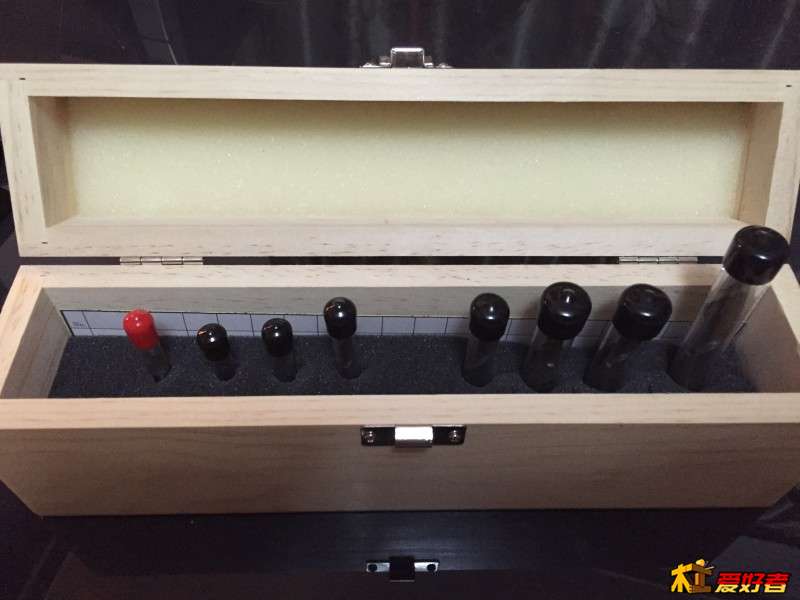

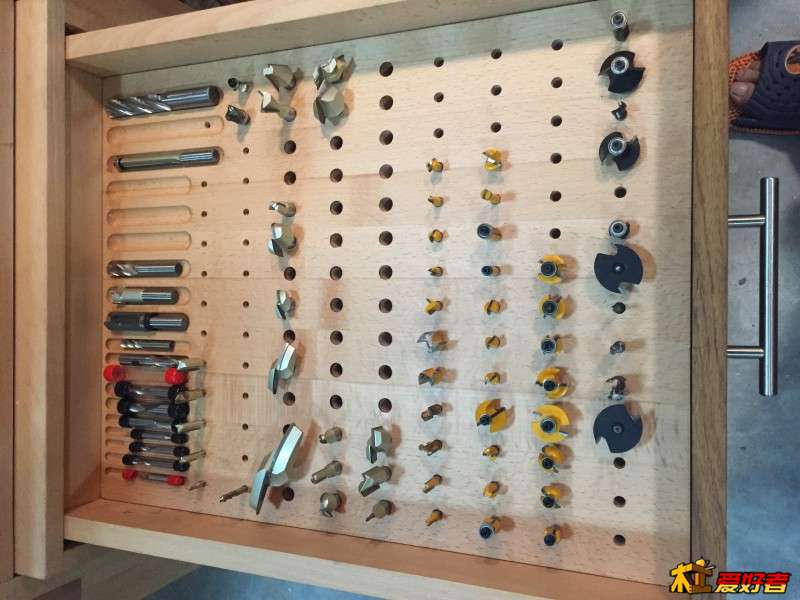

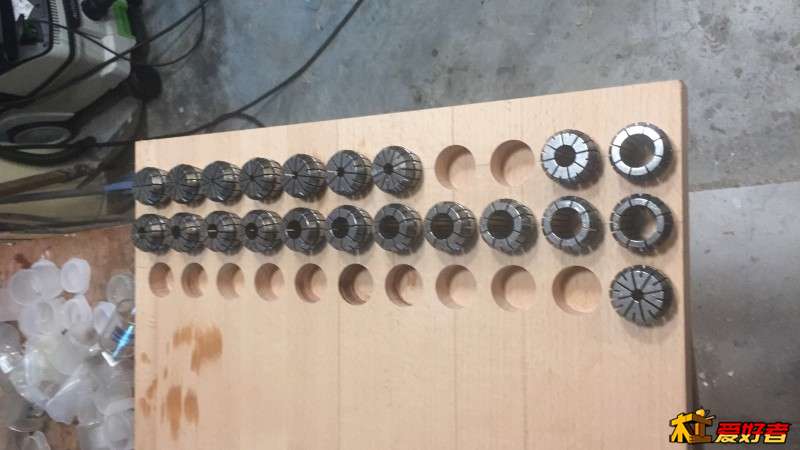

配套给钻铣床的精密夹头和铣刀门待遇也不差

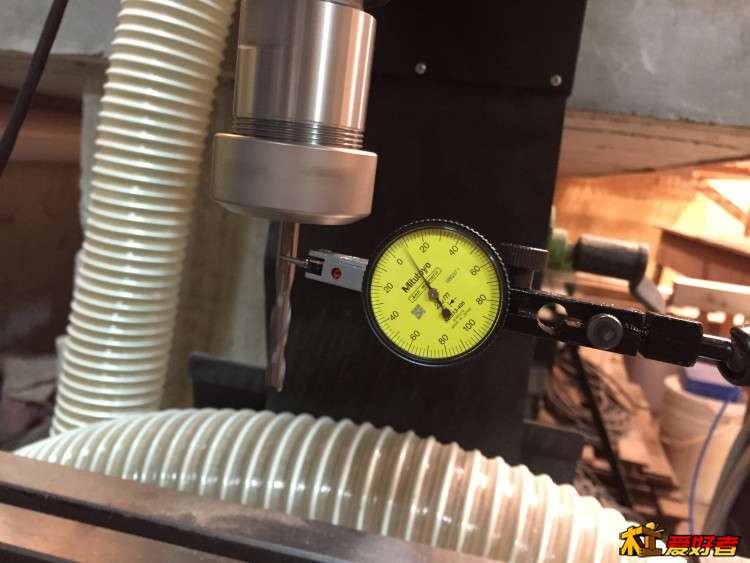

精密夹头的同心度0.005mm
IMG_2652 上午12.50.54.JPG

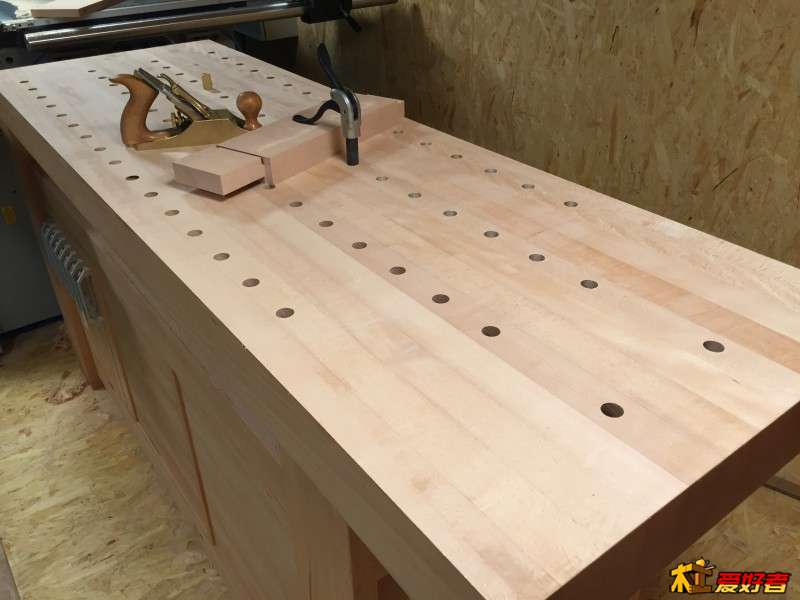

木工桌的洞洞们用铣刀钻孔效果好极了

海威要表扬一下，送我的鸭嘴夹子蛮好用，我又买了3个

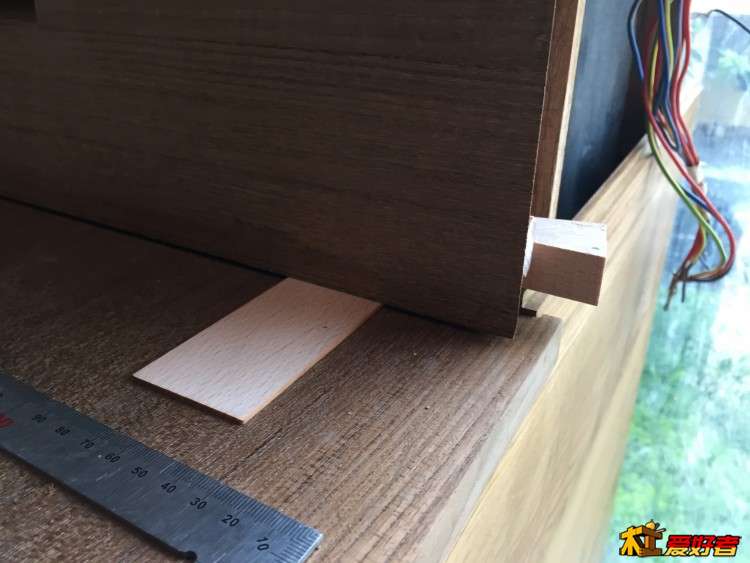

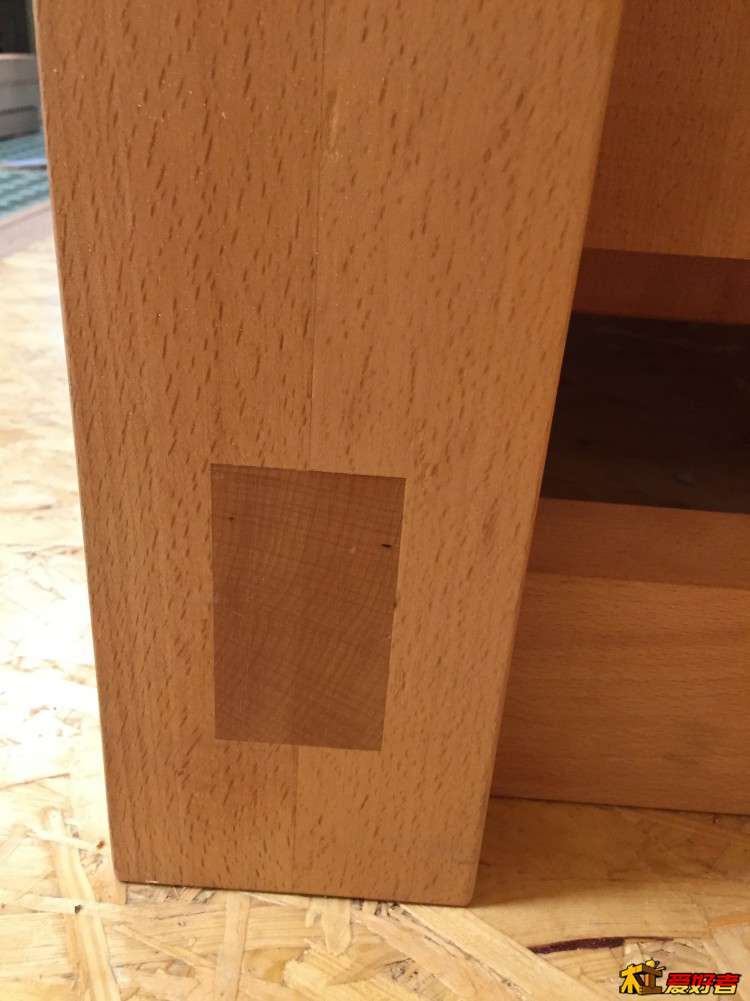

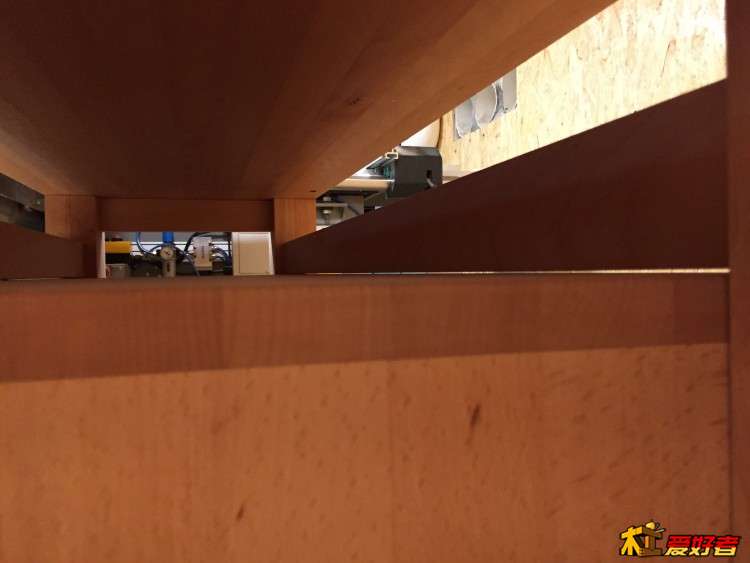

过了一个月，检验一下我的榉木木工桌是否稳定，这一丝缝隙其实只有2mm。

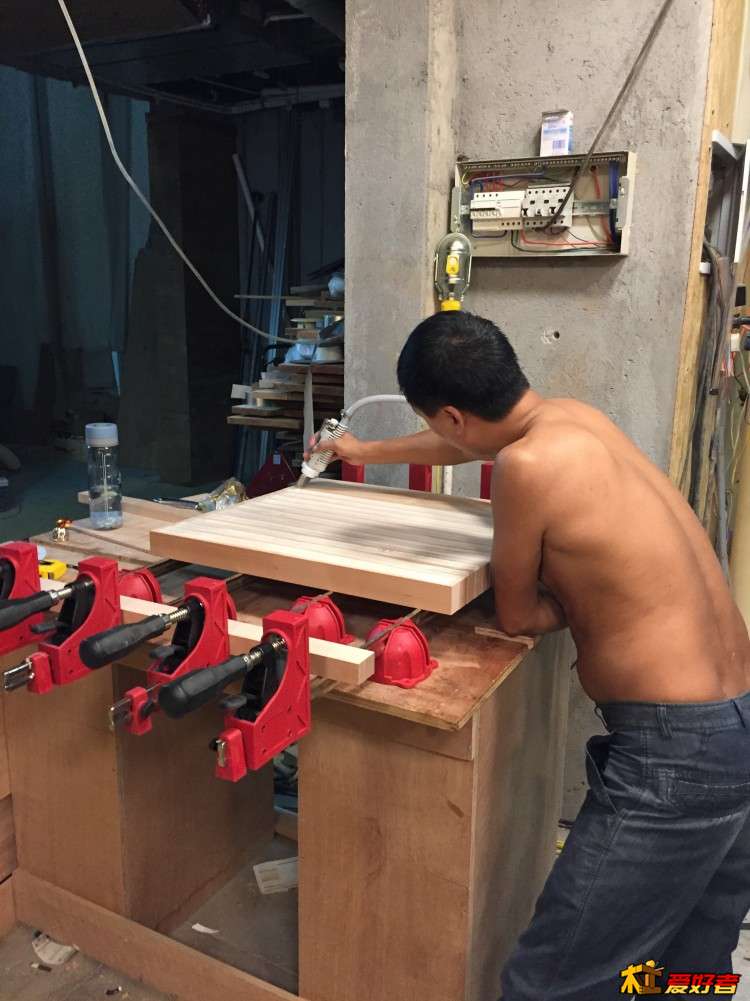

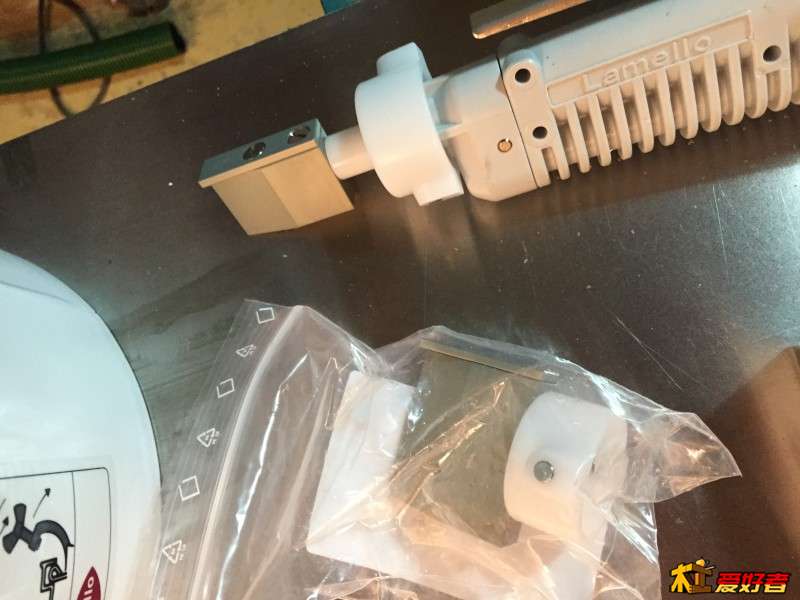

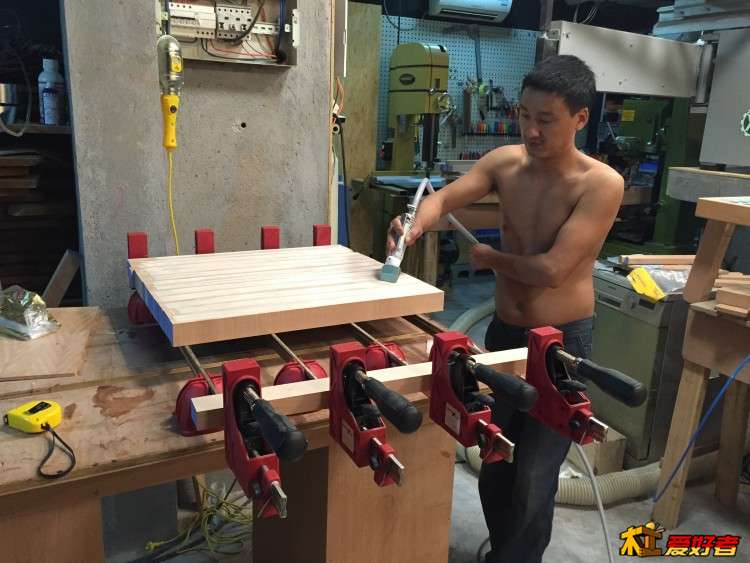

打胶系统我很满意，效率高，涂胶均匀，我的小伙伴Happy极了。

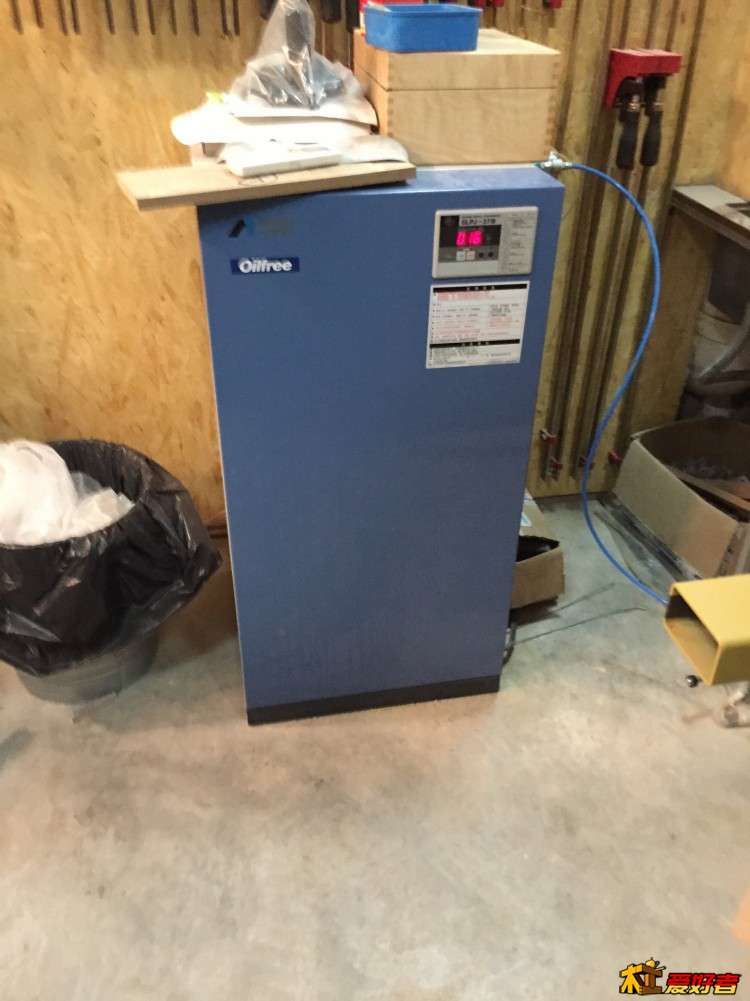

旁边的空压机也是我非常满意的东西之一，4K小时不用维护，不用换机油，噪音只有49DB。

IMG_2755 上午12.50.54.JPG

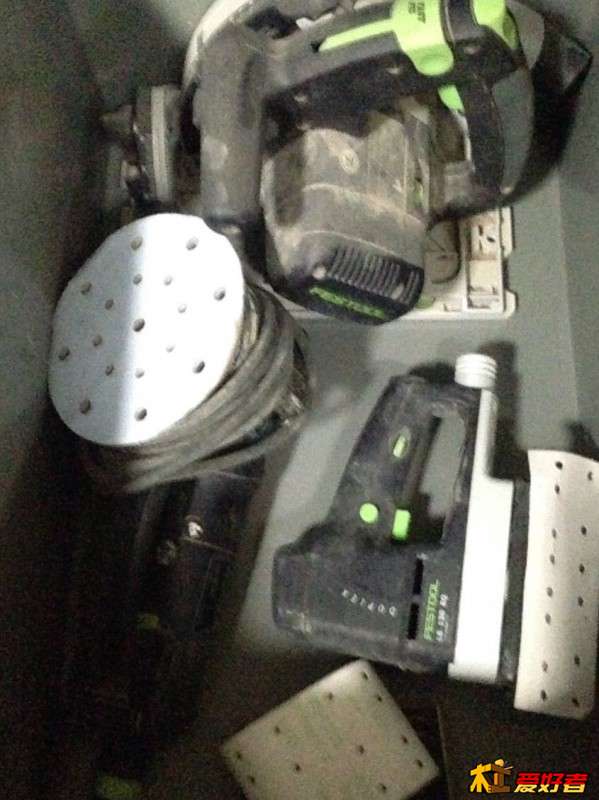

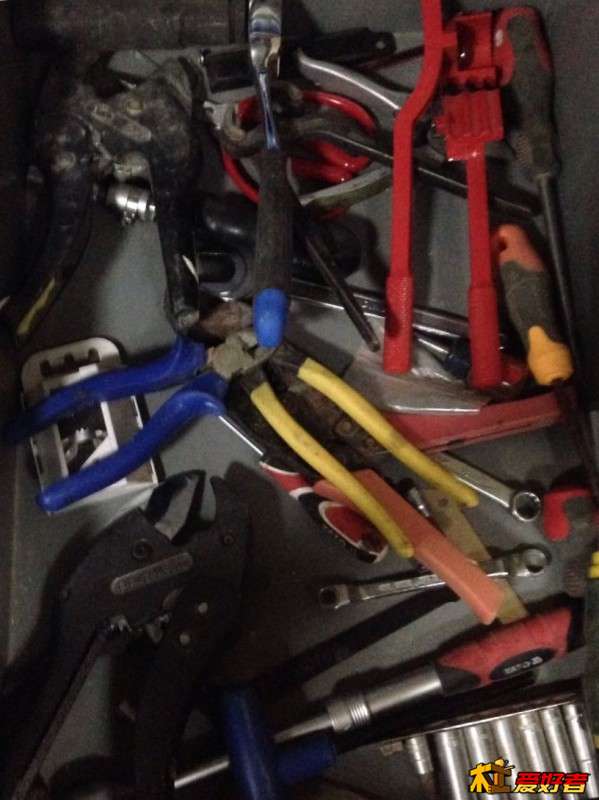

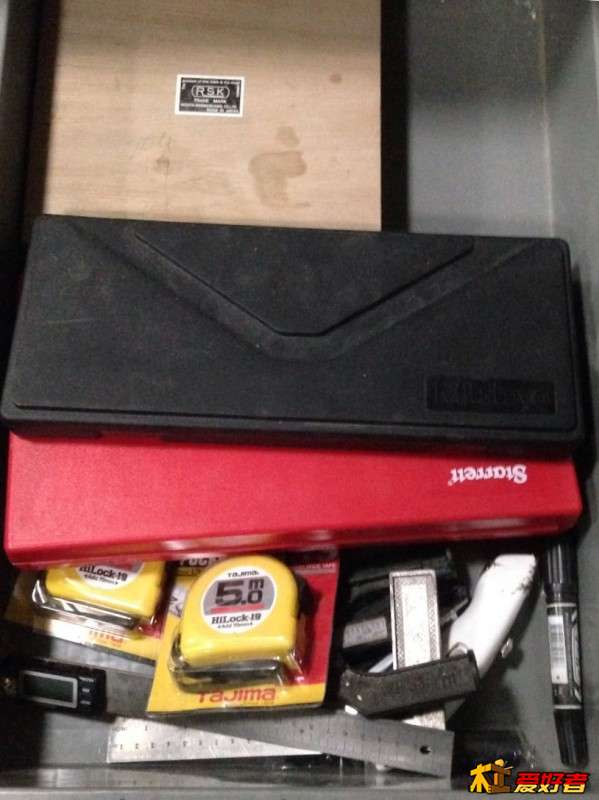

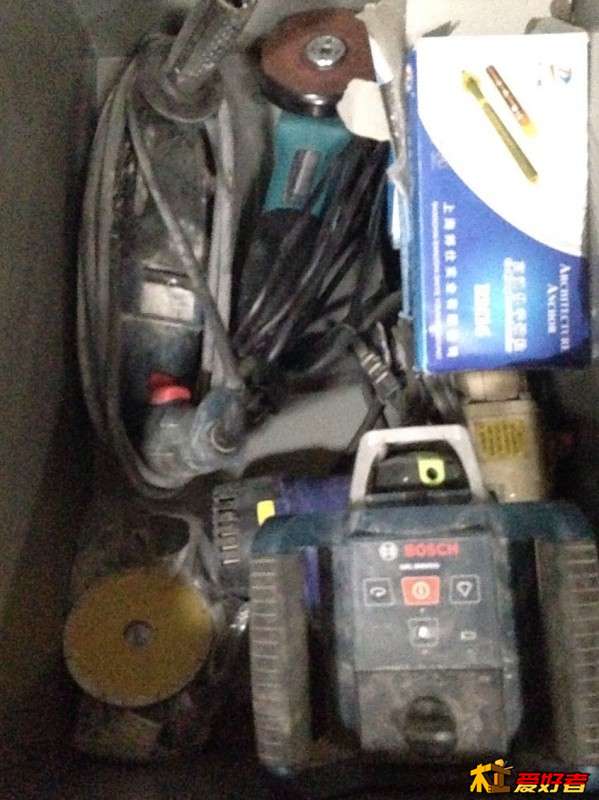

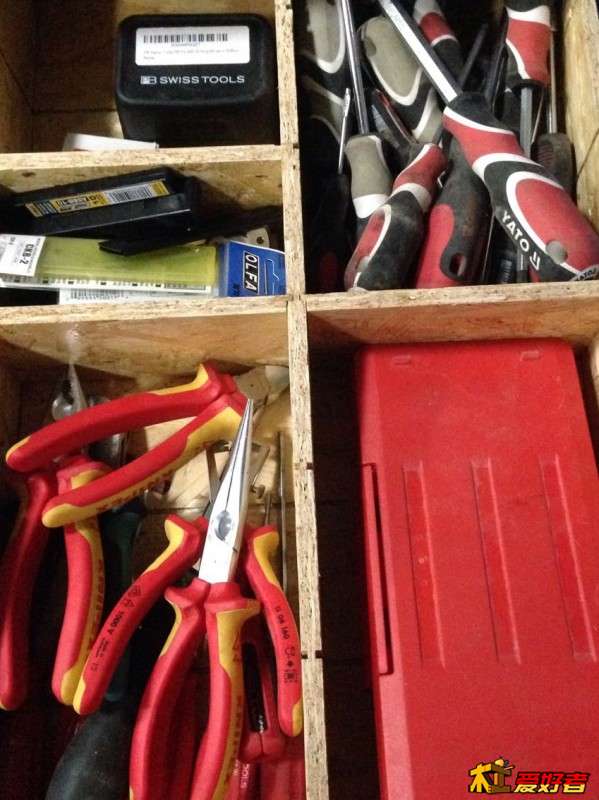

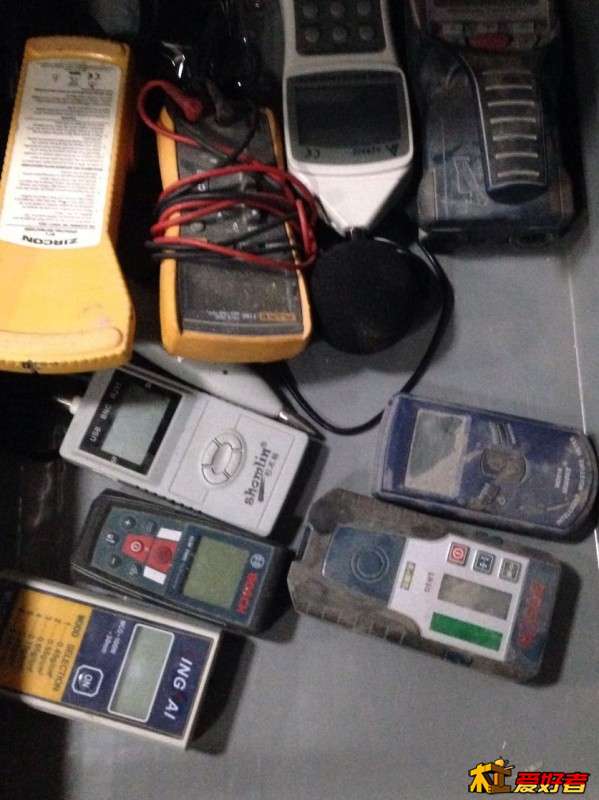

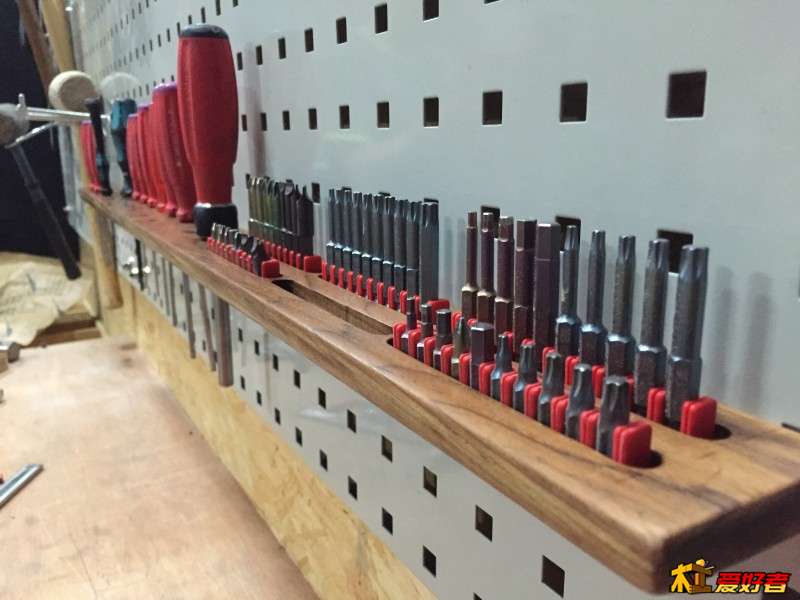

随拍的部分渣渣工具也露露脸，别说我辜负了它们

rickyshen · 发表于 2015-6-4 00:13:49

本帖最后由 rickyshen 于 2015-6-4 00:27 编辑

家具篇家具其实还早，一方面我是要自己设计需要时间，一方面家里还没有装修好。

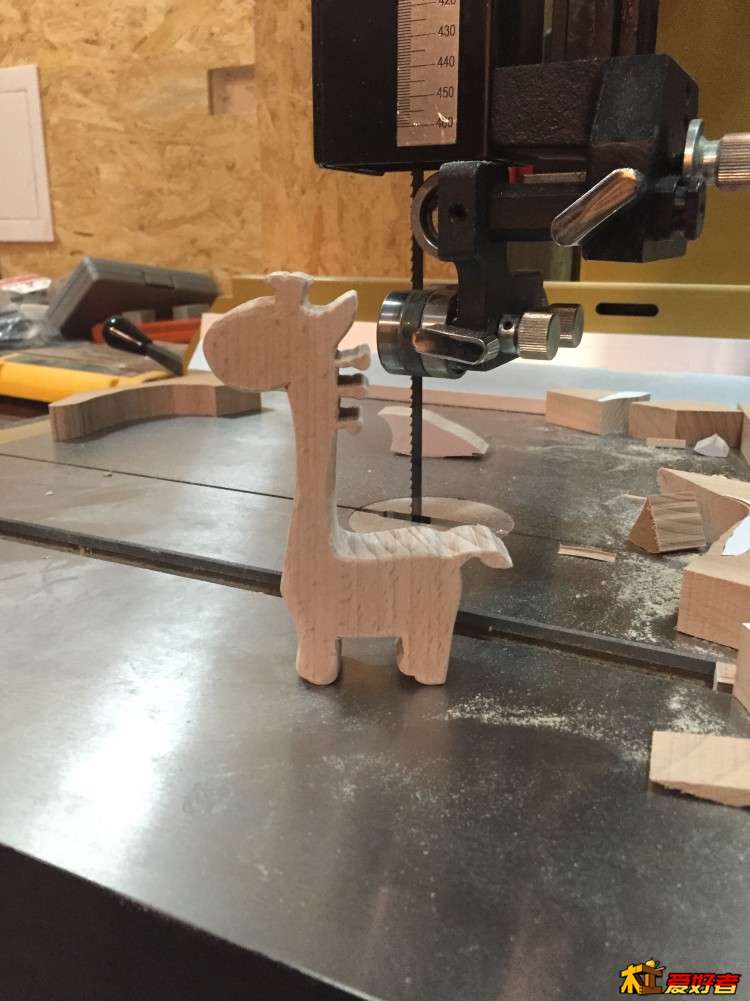

得闲给儿子弄了个小玩具

rickyshen · 发表于 2015-6-14 14:03:27

本帖最后由 rickyshen 于 2015-6-14 18:10 编辑

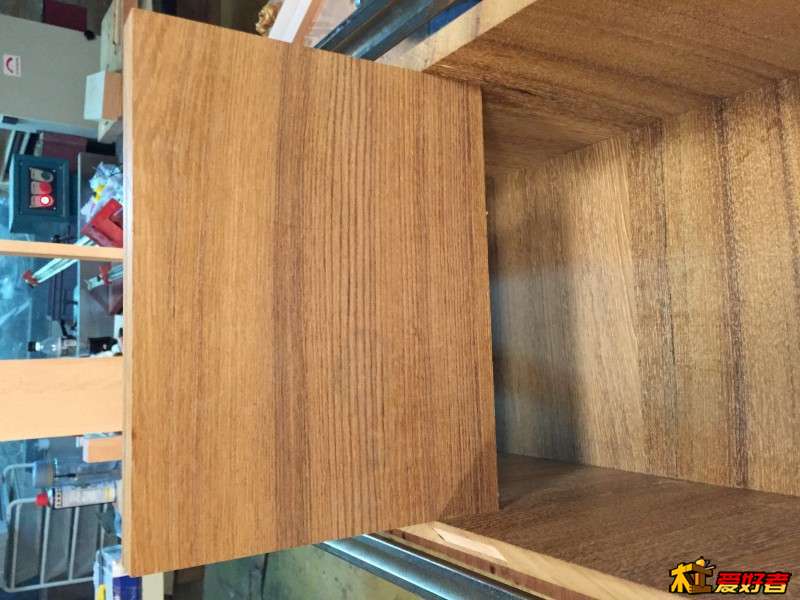

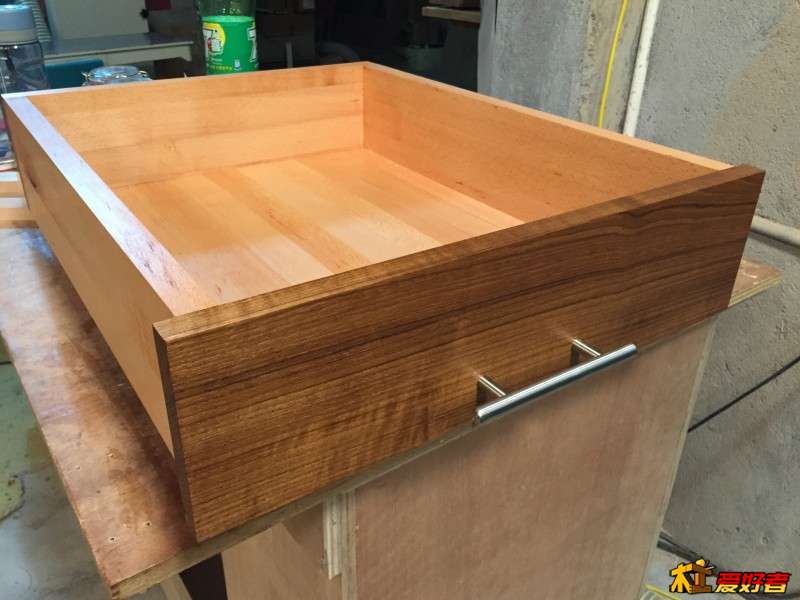

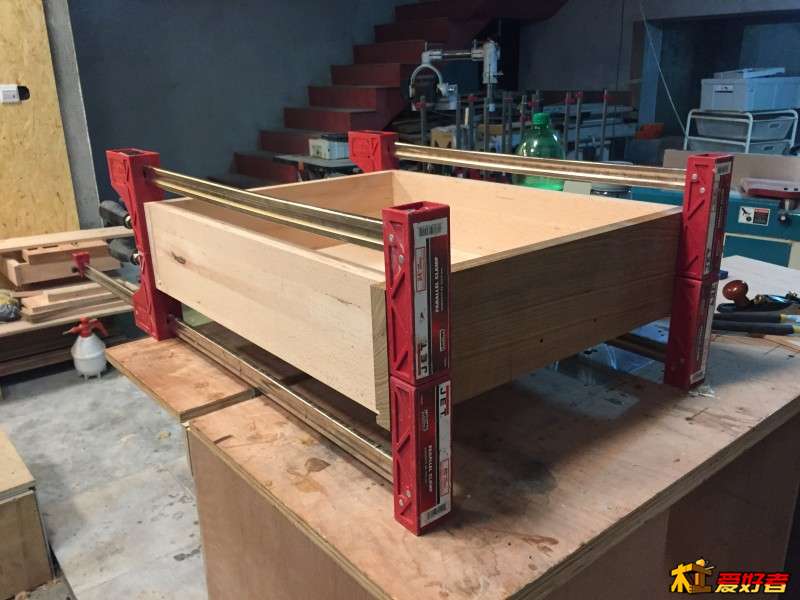

开始做柜子

靠模可以提高相对精度

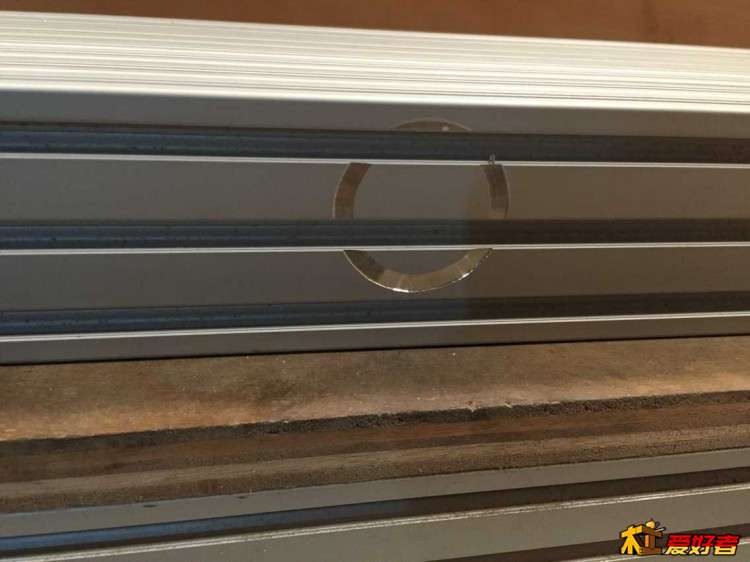

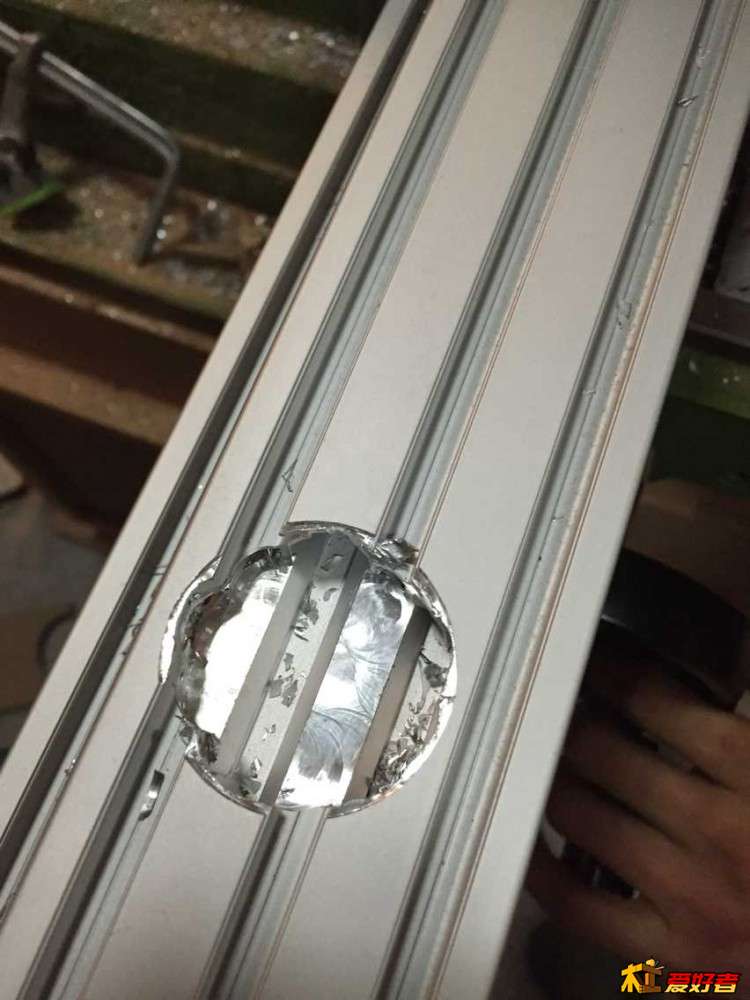

40mm铰链杯孔最蛋疼了

$A[API52E[6@GH_)FI{_D}WG.jpg$

rickyshen · 发表于 2015-6-17 02:25:17

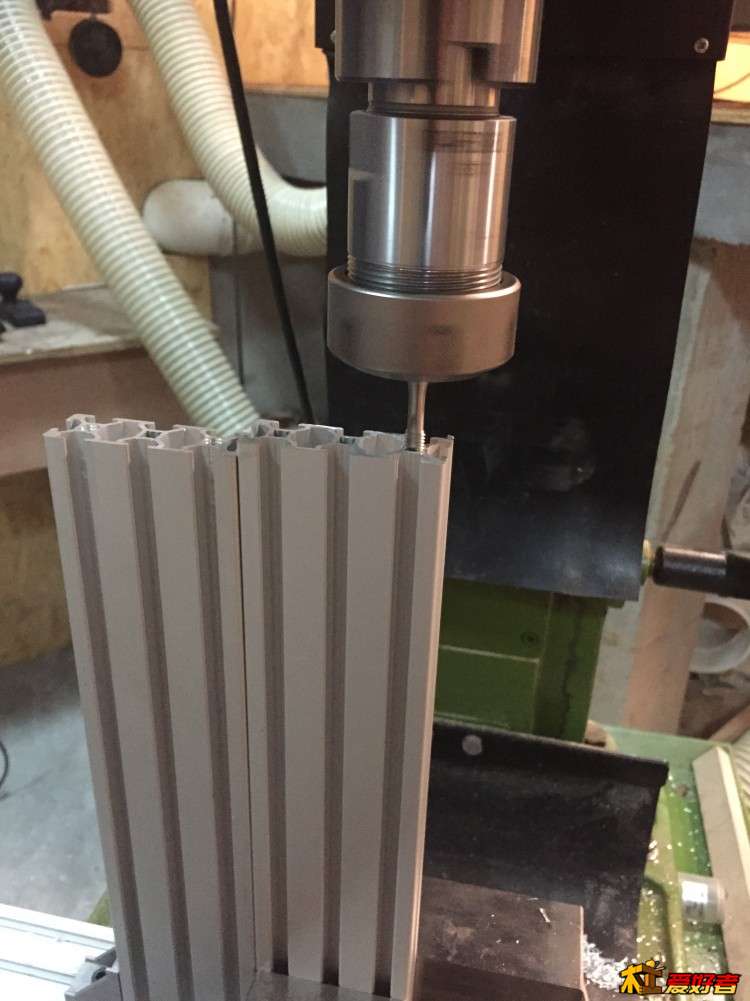

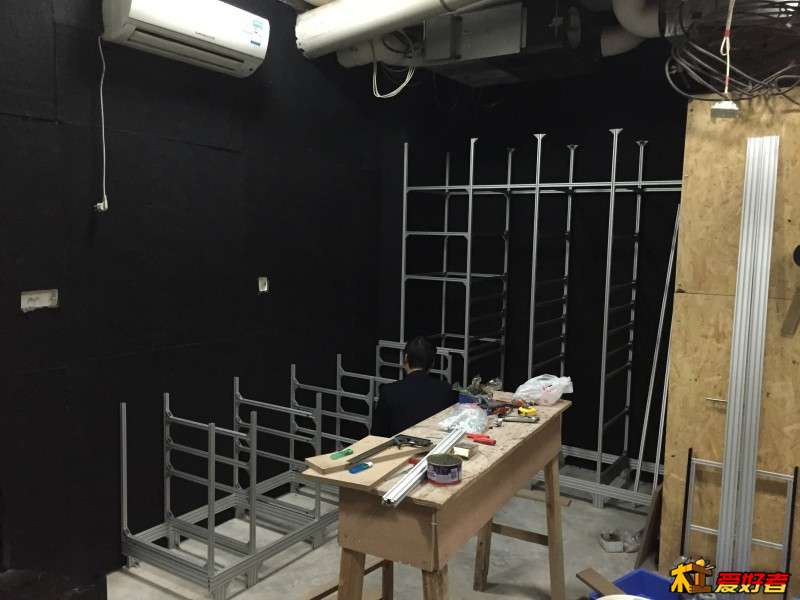

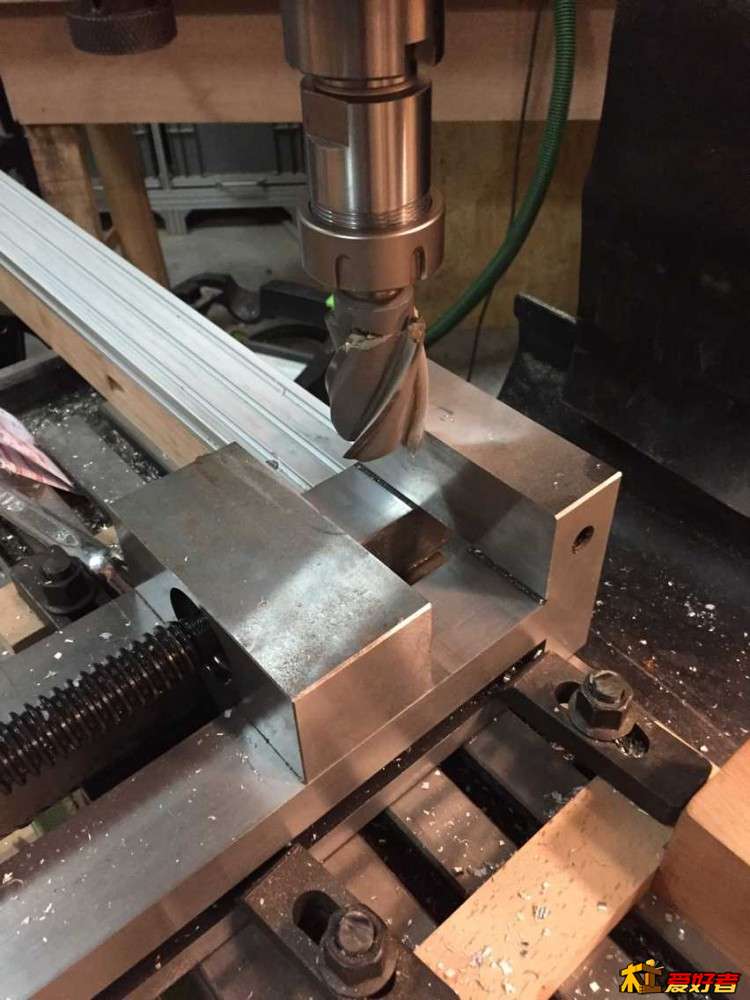

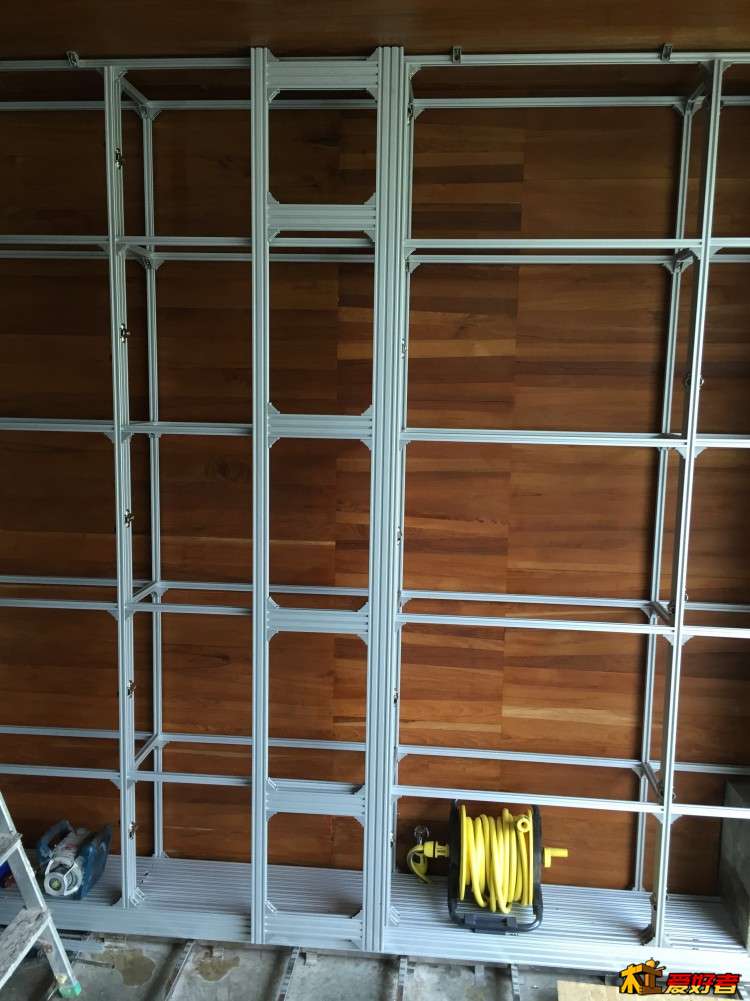

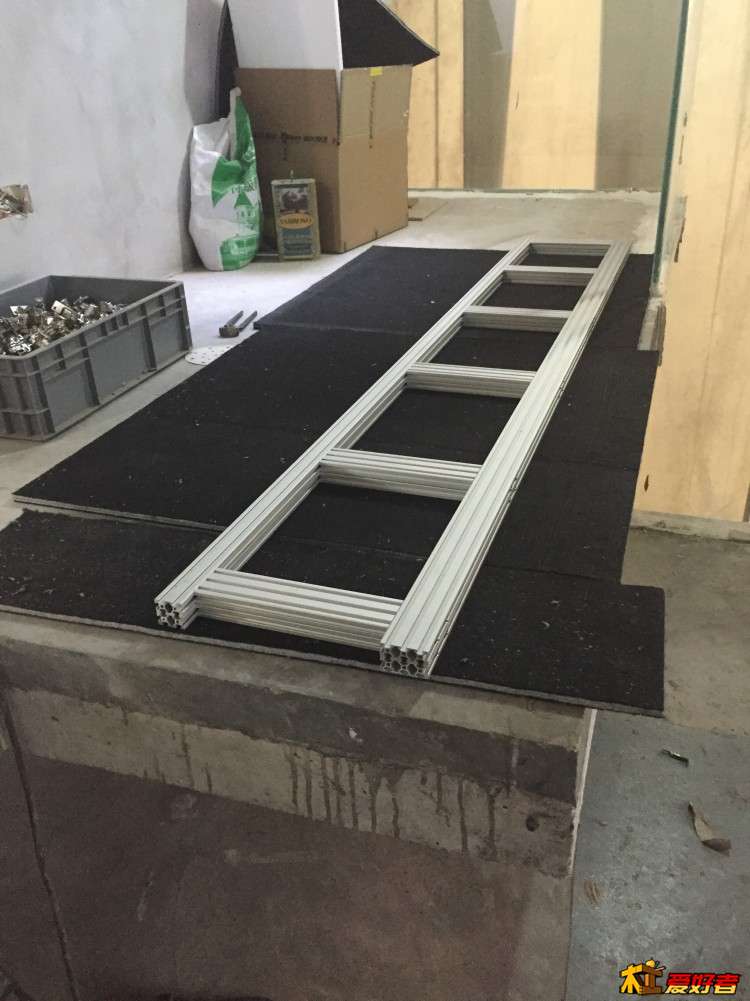

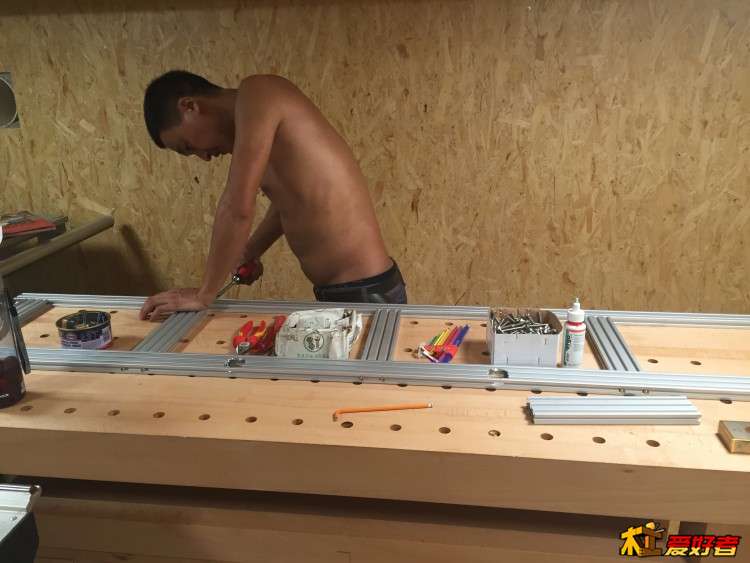

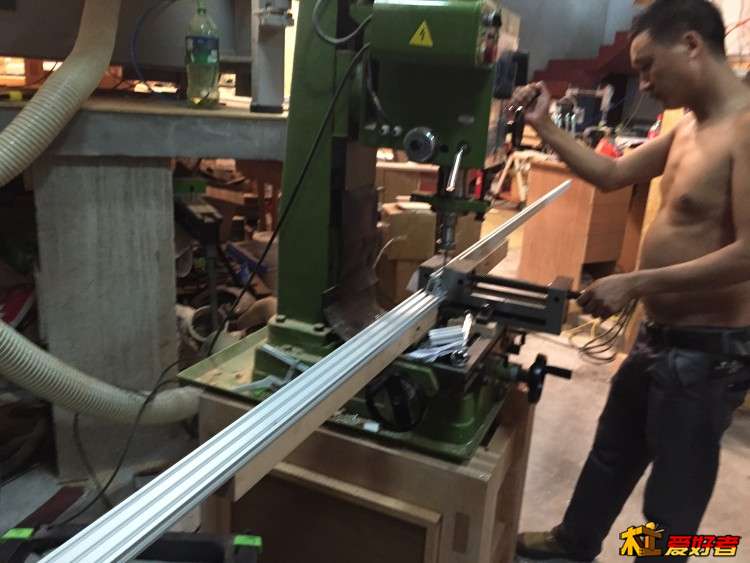

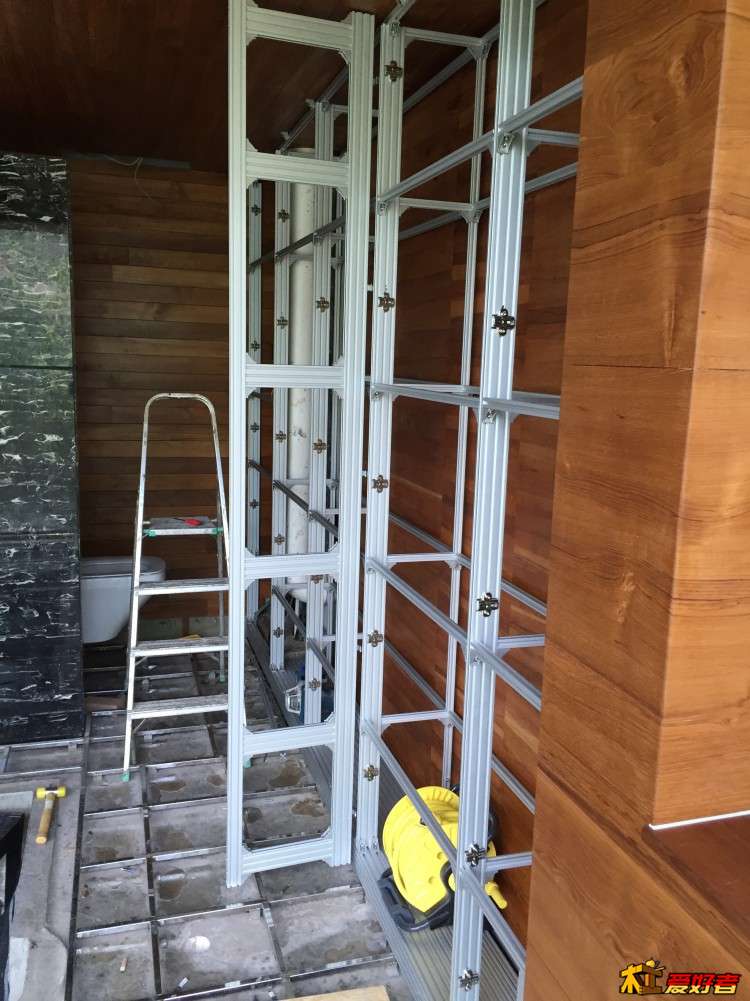

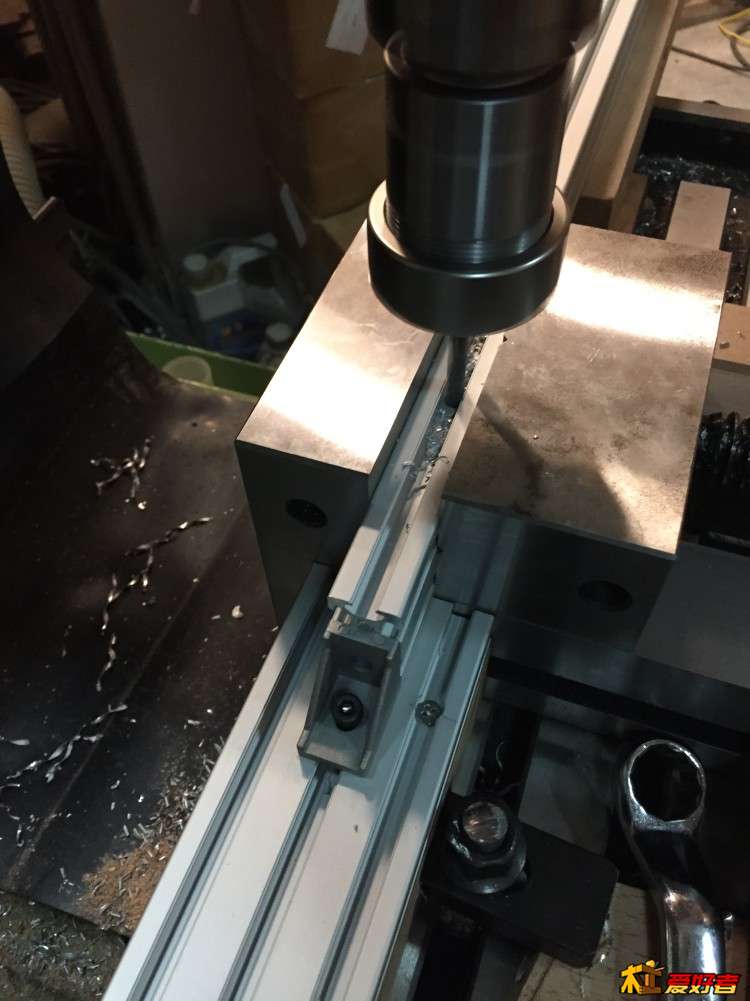

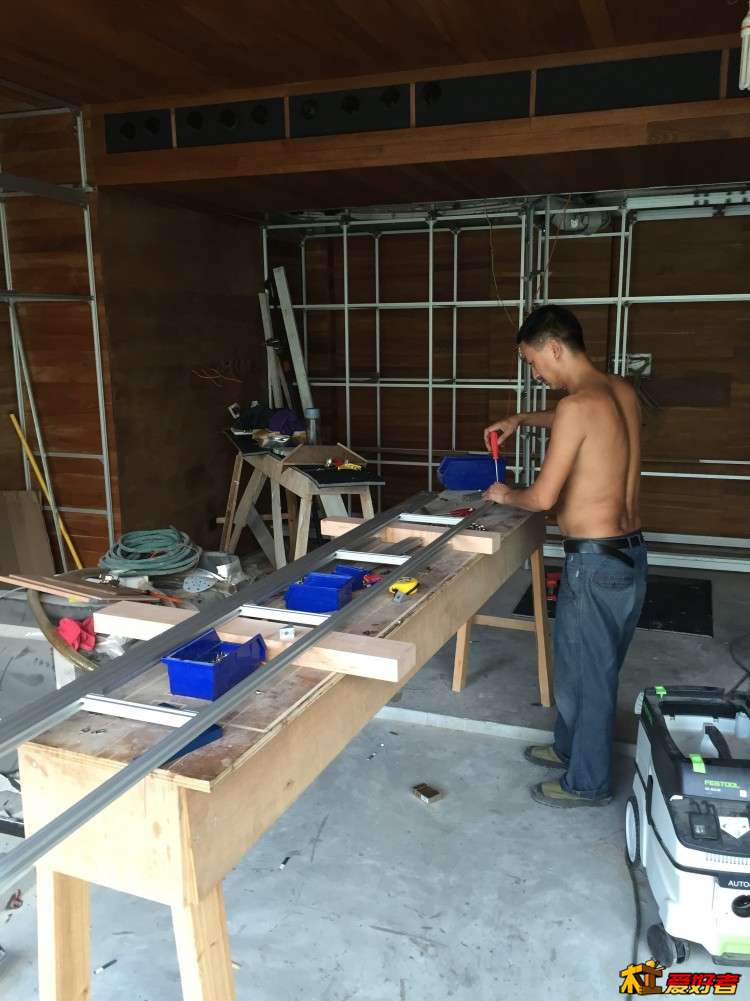

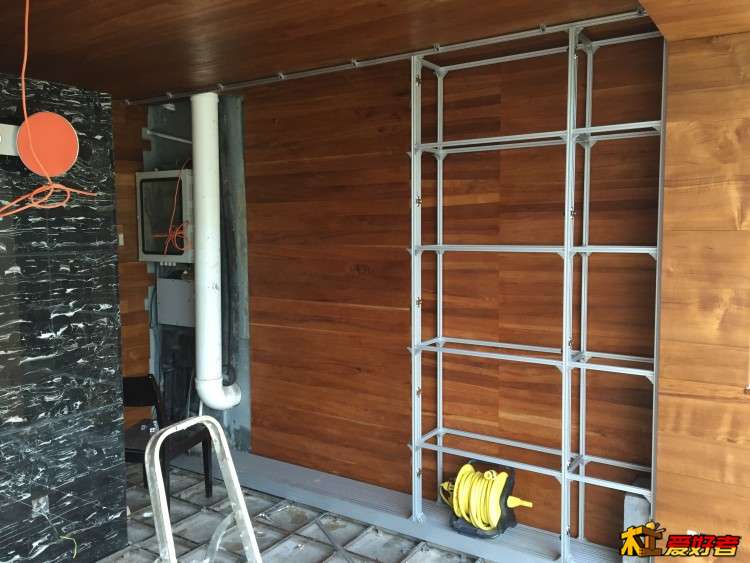

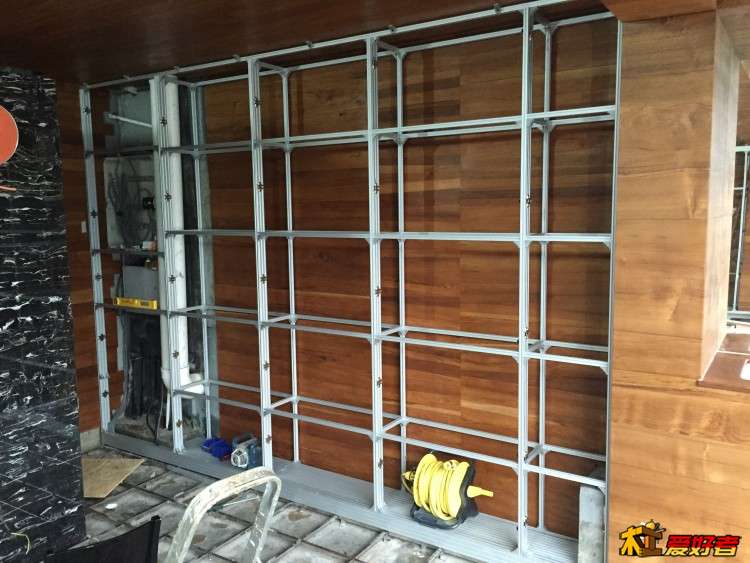

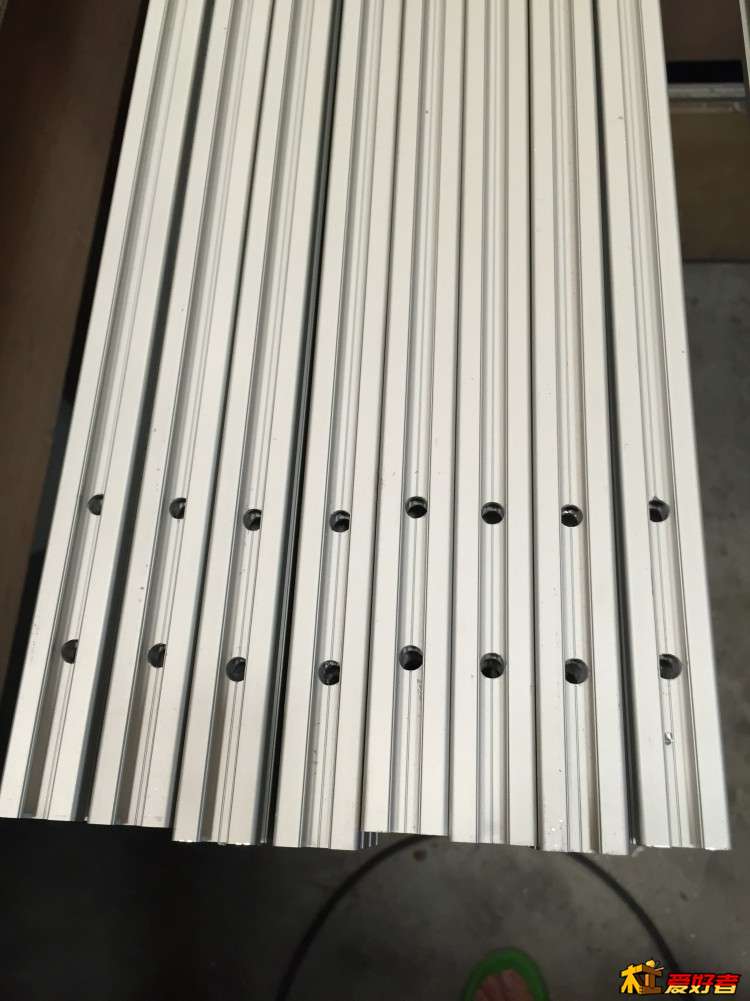

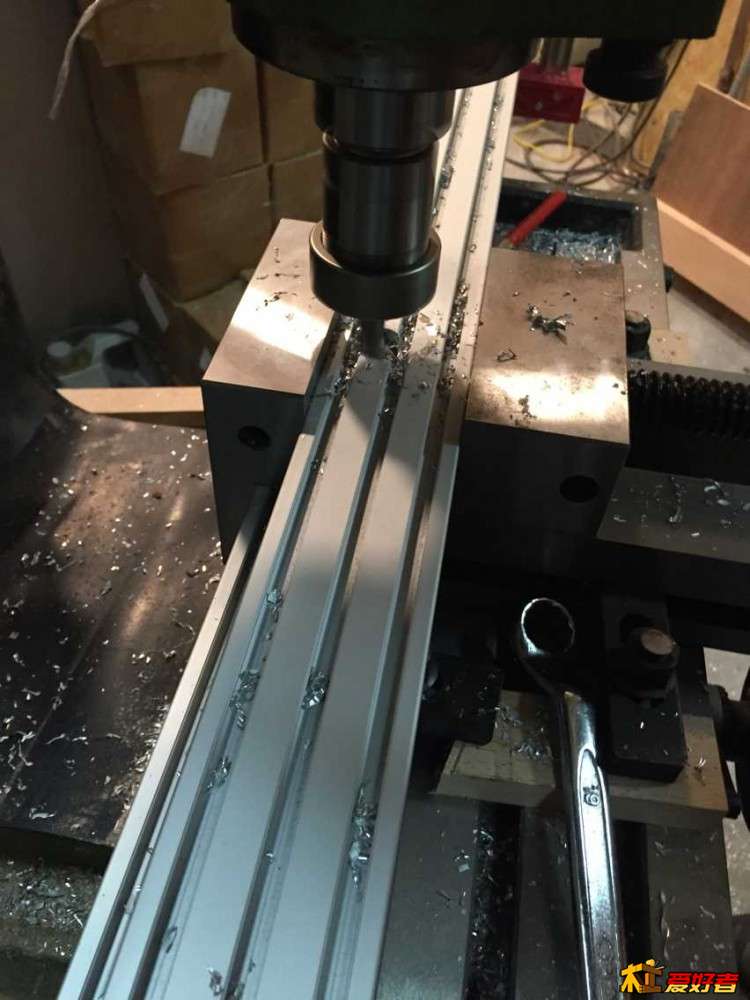

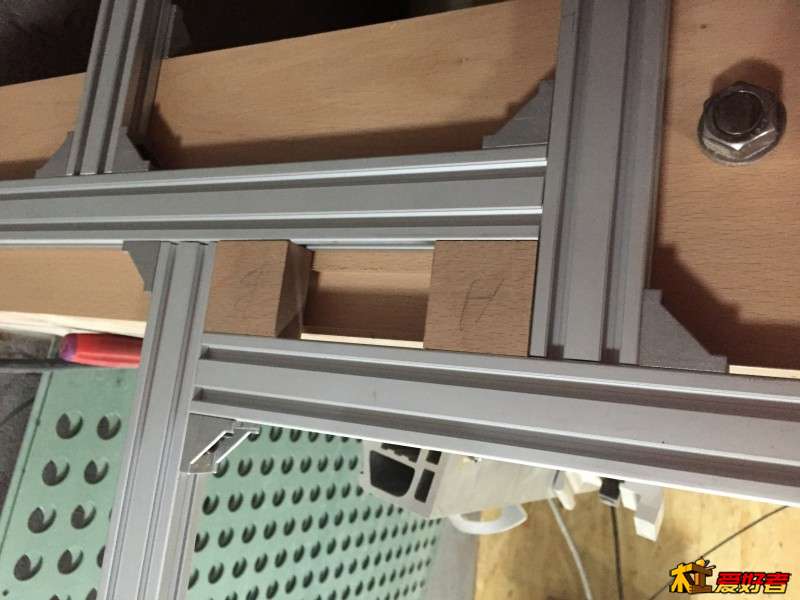

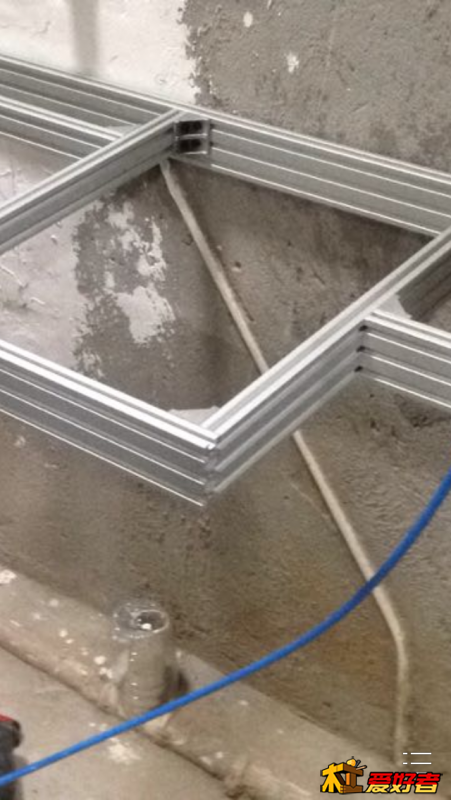

9扇门的龙骨用了整整3天我和小伙伴才加工完成。对角线肉眼无法分辨差别，算是合格。铝合金骨架精度够高且结实不变形明天开始做木结构。

rickyshen · 发表于 2015-6-4 00:13:27

本帖最后由 rickyshen 于 2015-6-4 01:48 编辑

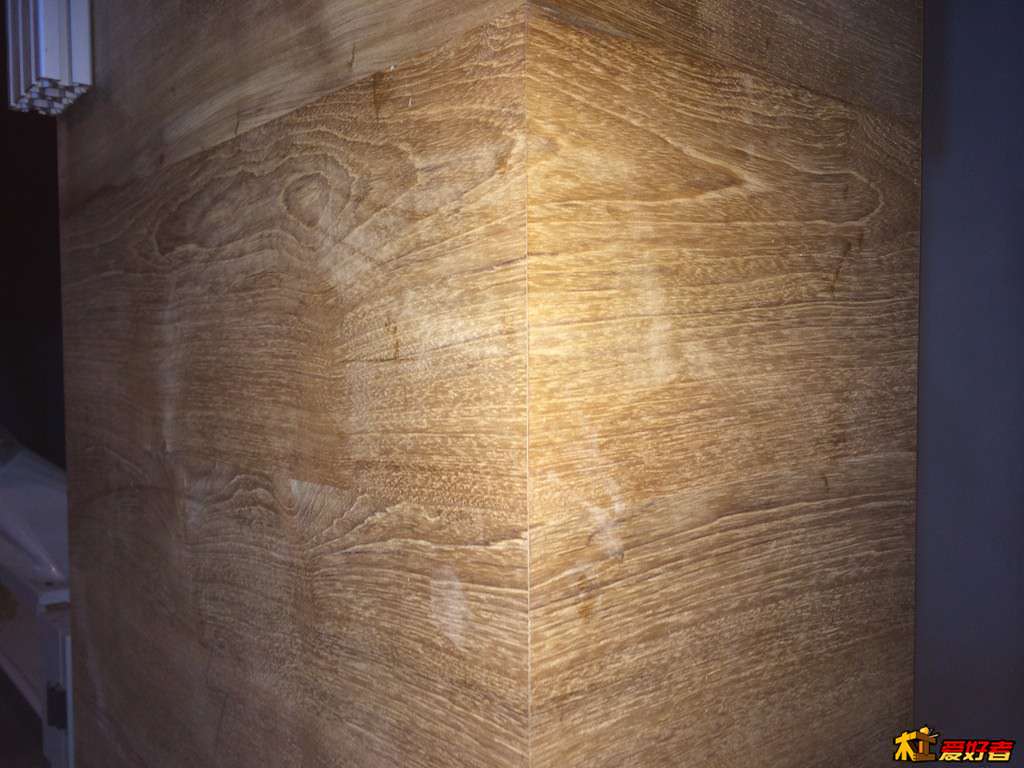

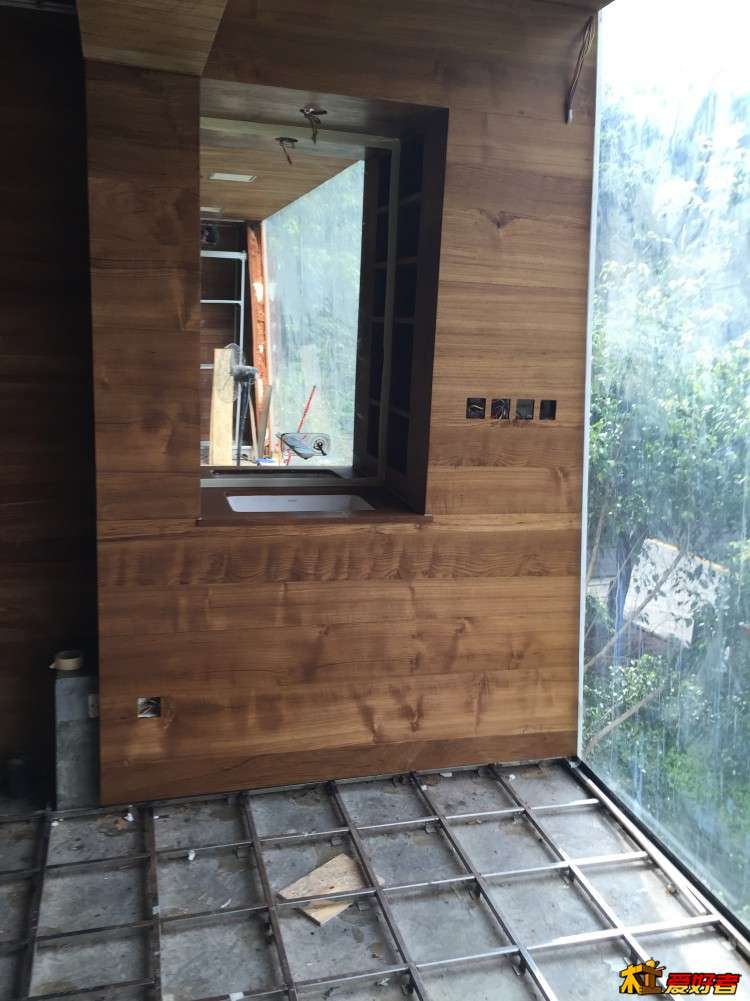

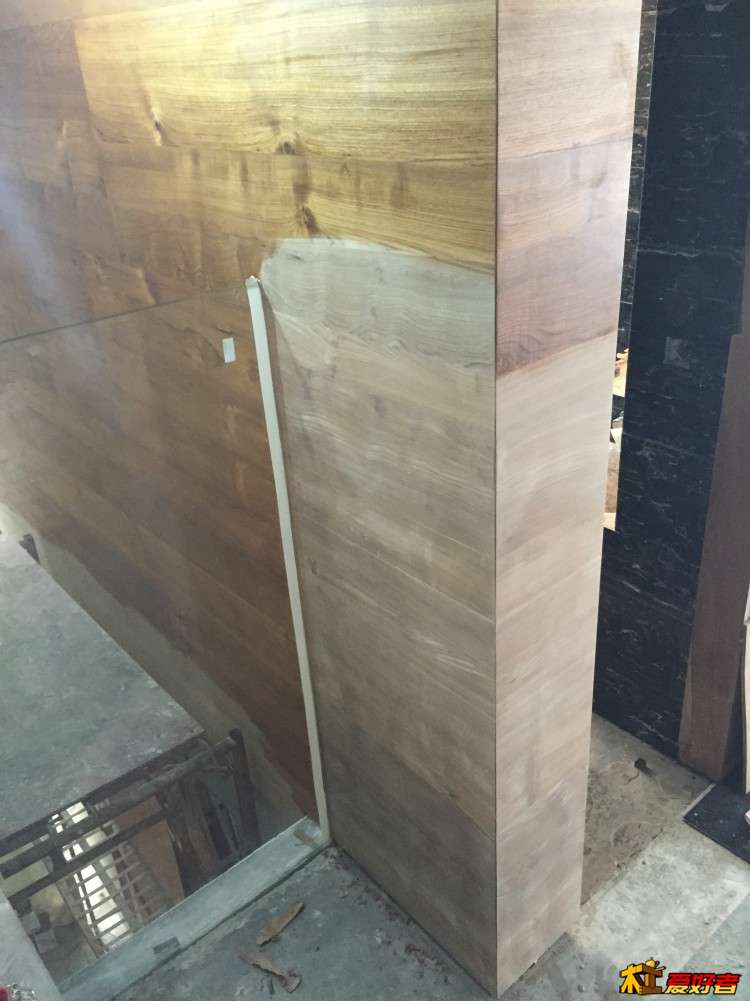

装修篇，墙板包柱子，用一张预先拼好的3000*600板来切割，可以做到三面对缝

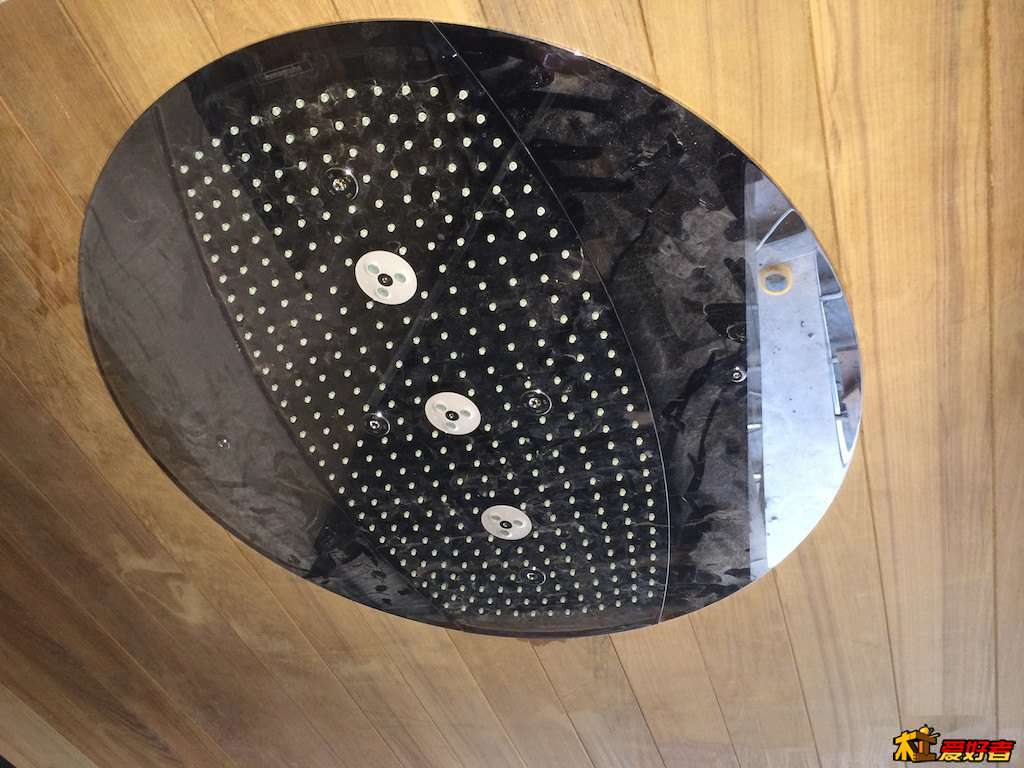

铣机还是实用，加个可伸缩杆转圈能做到600大小的花洒安上去严丝合缝

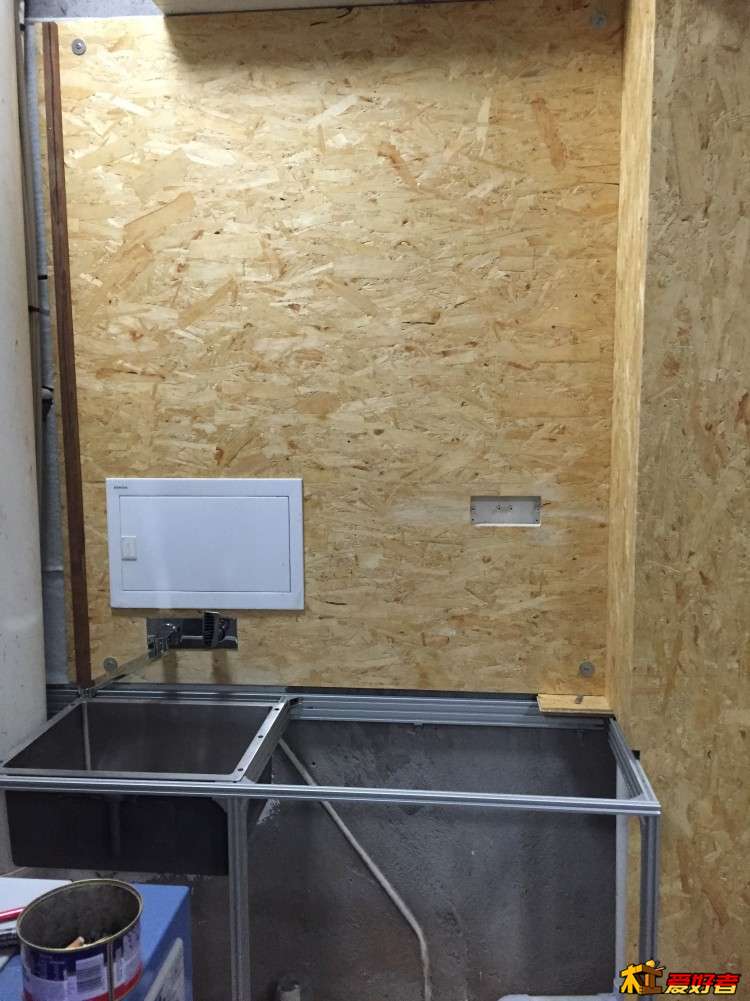

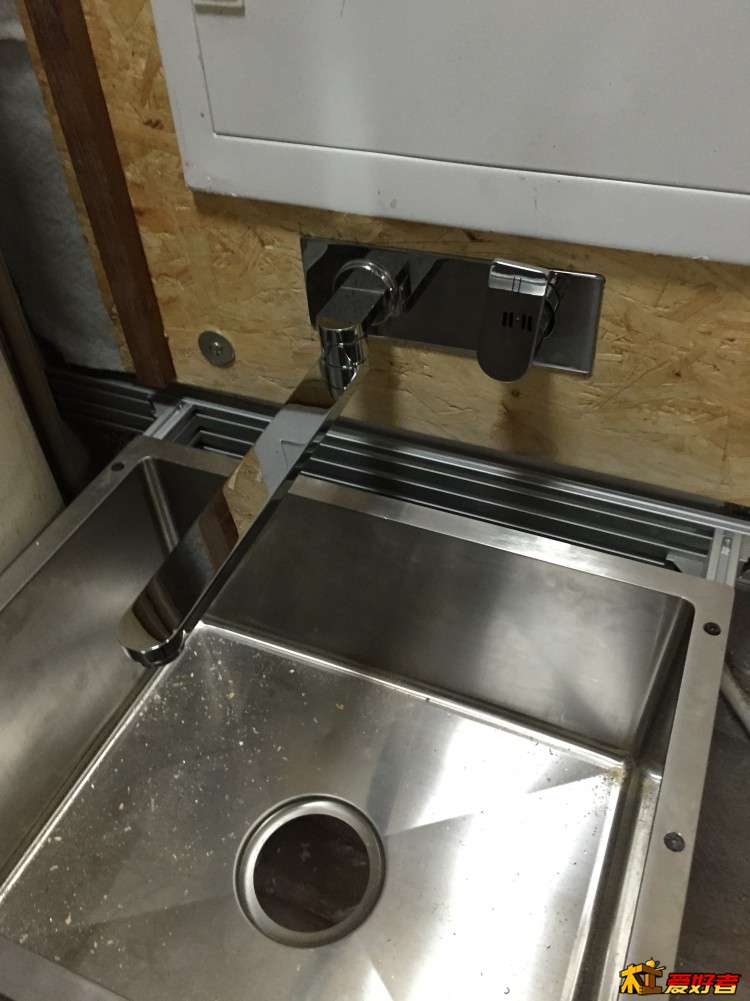

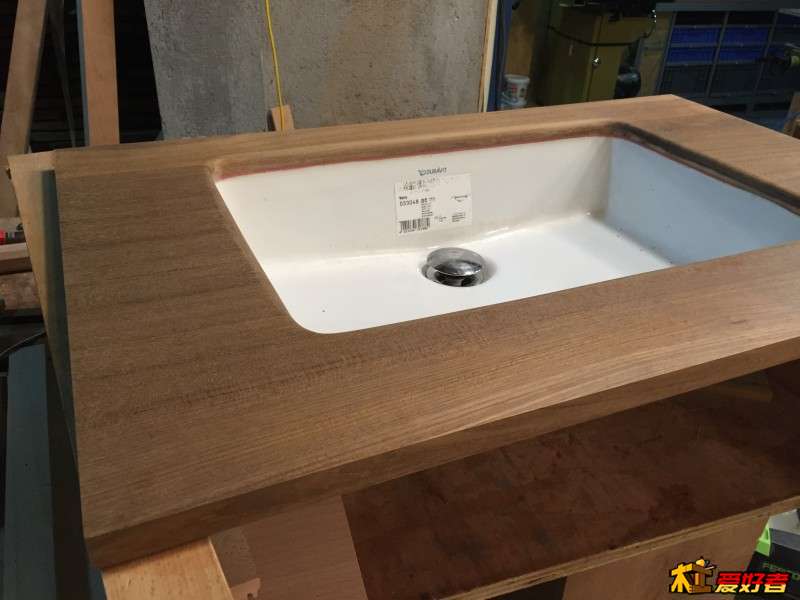

既然不怕水，那就做好看的台下盆吧

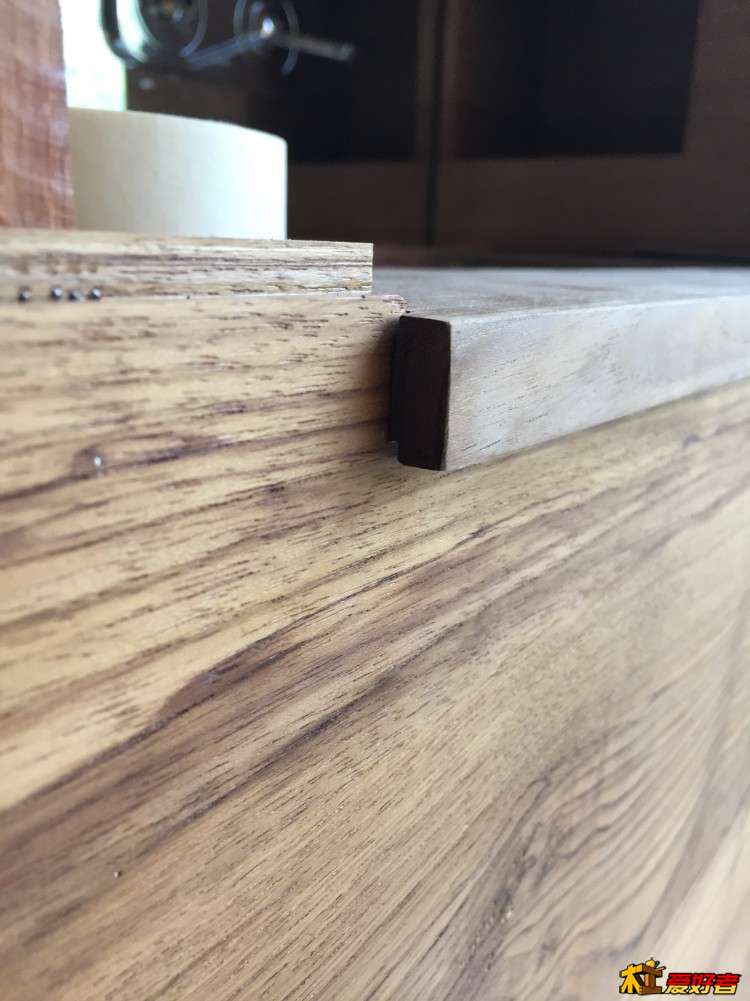

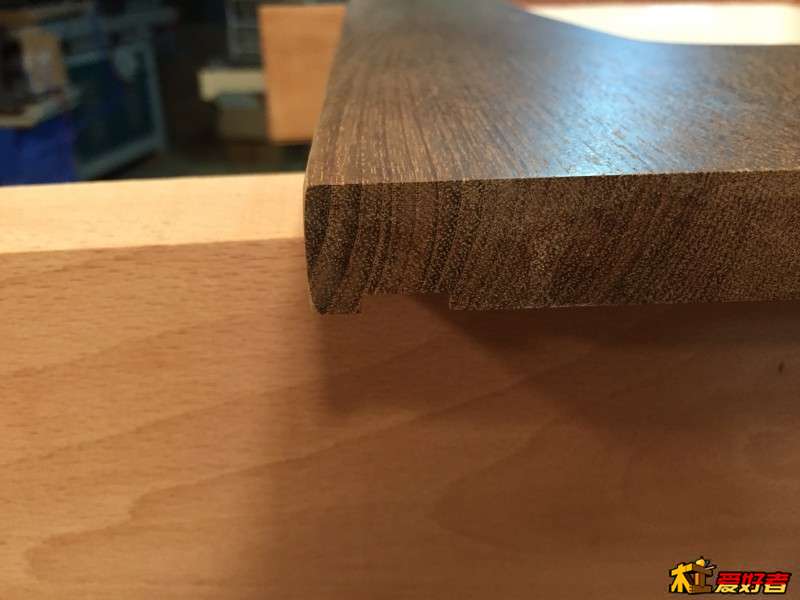

前端的3mm深度滴水檐

洗手台旁边的小搁架

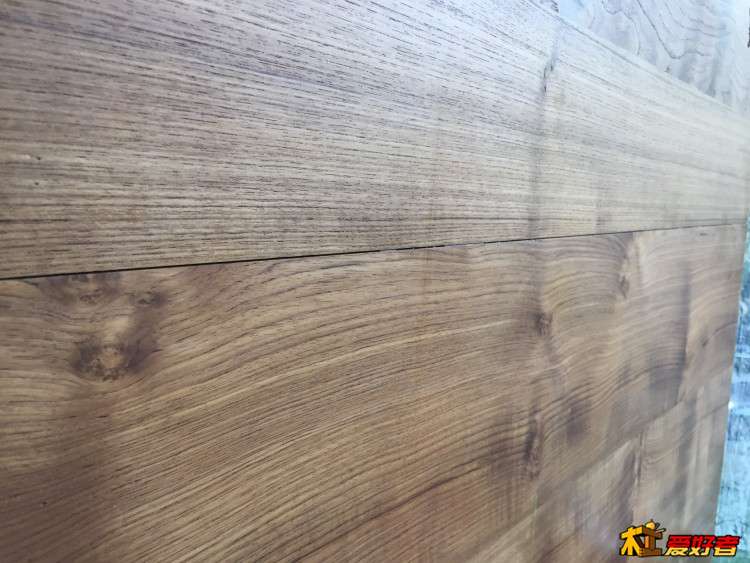

板子上墙

还是怕变形，都预留0.6mm伸缩缝

洗手台周围要胶，预留2mm

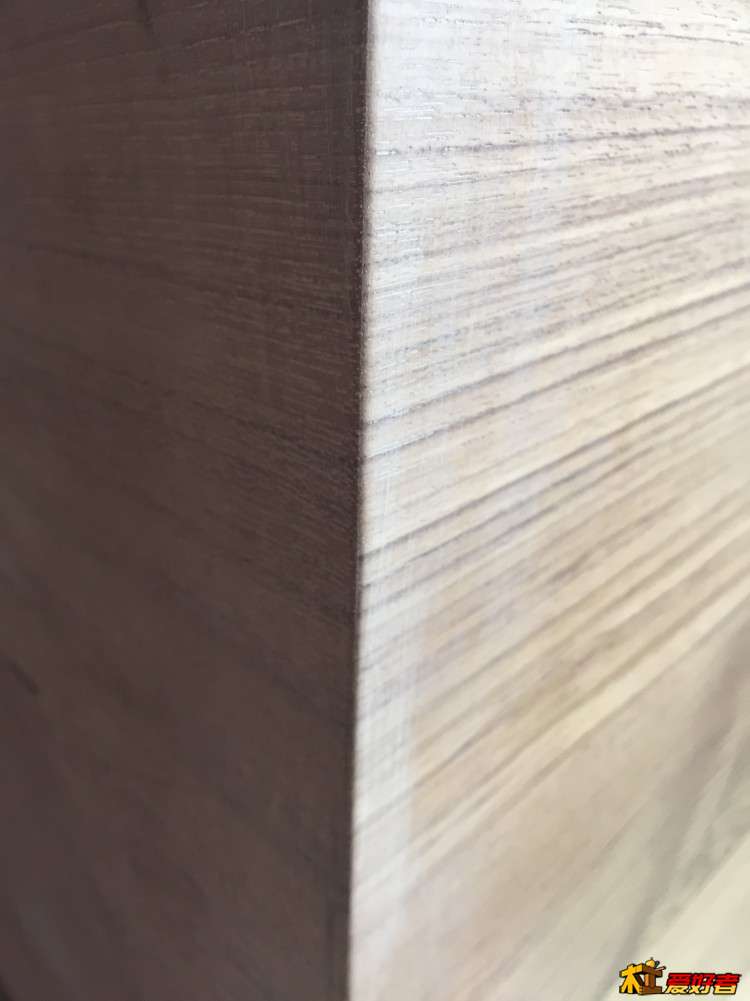

直角依然对缝

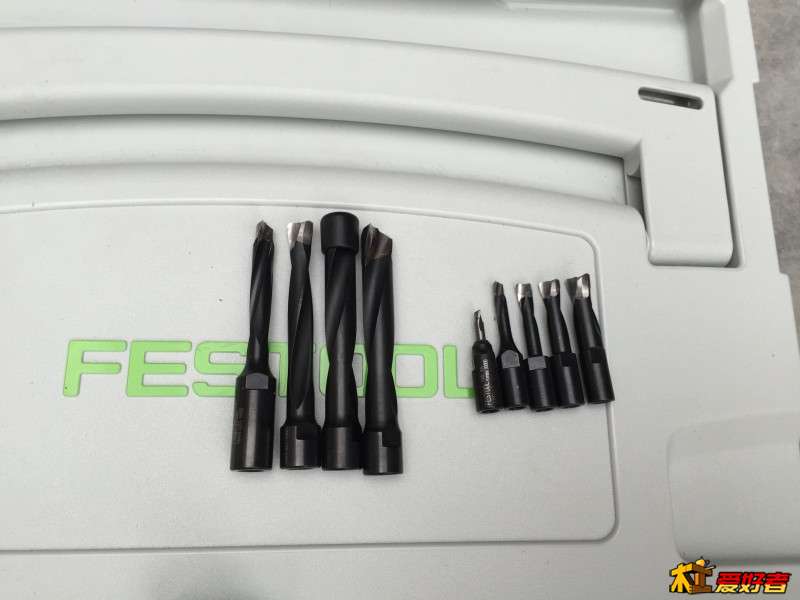

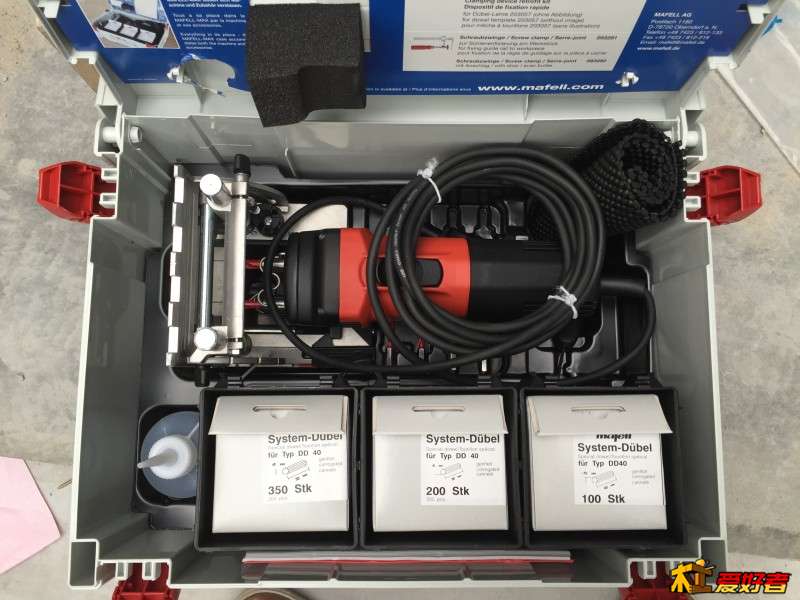

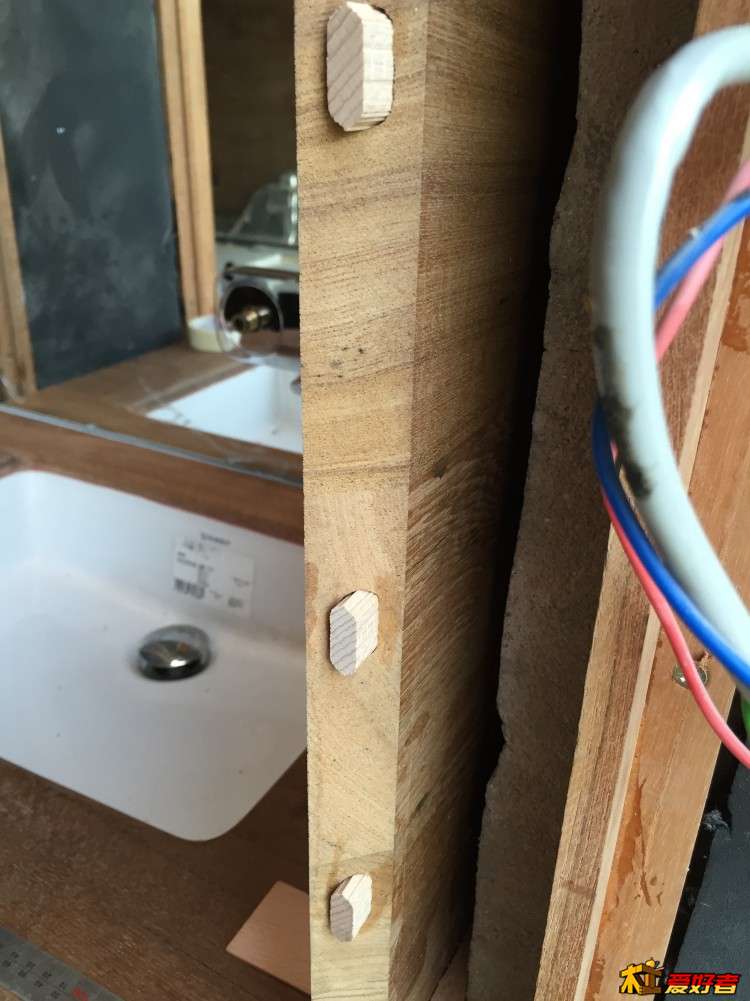

多米诺仍然是结构定位主力军

涂装后效果

其实我觉得柚木不涂装还顺眼点
