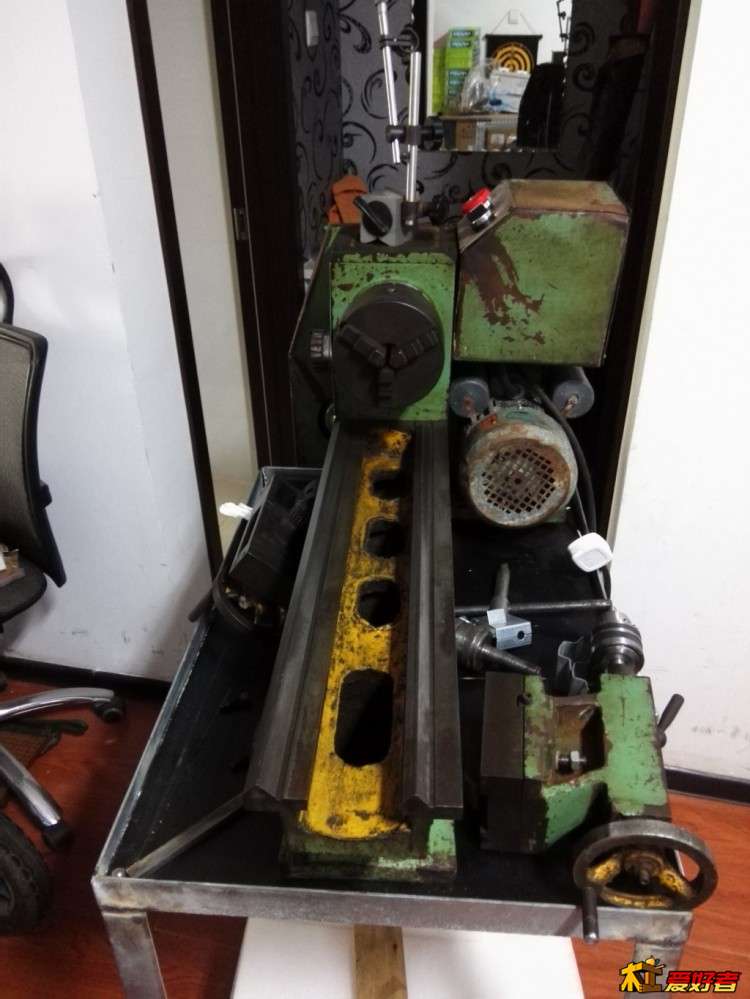

求助，仪表车床改加装佛珠机，求高手指点，上海C0625

疯狂de蜗牛

左手.无痕 发表于 2015-5-30 23:02
说白了，理论上是有的。但市面上只要是金工床加电机改佛珠机的都有你说的这个情况，移动量不大，燕尾槽里 ...

5 T) b5 C3 ~/ `我的这个中拖太短，也就12公分。没有过多的宽裕空间加固。

小魔星

做个小珠子 有必要这样改吗 而且这种的做法只针对正规木料

左手.无痕

疯狂de蜗牛 发表于 2015-5-31 00:02
我的这个中拖太短，也就12公分。没有过多的宽裕空间加固。

' ]% y; ]* U6 ^/ E钢板两边焊加固条并朝前延长固定在中拖的左右两侧边，后边方便的话最好也固定，上面的钢板不要压在中拖上，要和中拖一样平，不要影响到车床的回转直径，断面看起来就是“┏┓”这样的，表述的不是很清楚，你自己琢磨琢磨吧。

村西老张

, N* a# U1 R9 f! s8 S2 N
/ j  m6 H2 C8 c7 ?  Z5 @这床子有刀架，可用球头刀。看下，帮”火苗“坛友做的球头刀。
http://www.zuojiaju.com/thread-295964-1-1.html
) w/ k& r6 n3 t+ d$ t球头（木珠）刀做好了。
- |7 N0 [- h( e) O9 i0 Lhttp://www.zuojiaju.com/thread-300600-1-1.html
6 q+ j  H3 e( P, a- W% s

七县区

我也准备加个这个呢
- v: S" c; q( f" n' W

疯狂de蜗牛

左手.无痕 发表于 2015-5-31 00:33
- X- p, m7 F% ]2 {* n钢板两边焊加固条并朝前延长固定在中拖的左右两侧边，后边方便的话最好也固定，上面的钢板不要压在中拖上 ...

' G6 W5 I9 Q3 {2 Z谢谢！表达的很清楚了。看懂了。非常感谢。
" ?0 T3 F+ B* n2 t; v5 u

疯狂de蜗牛

七县区 发表于 2015-5-31 20:57
我也准备加个这个呢

4 u, D- f8 q! |谢谢。辛苦了。

疯狂de蜗牛

左手.无痕 发表于 2015-5-31 00:33
钢板两边焊加固条并朝前延长固定在中拖的左右两侧边，后边方便的话最好也固定，上面的钢板不要压在中拖上 ...

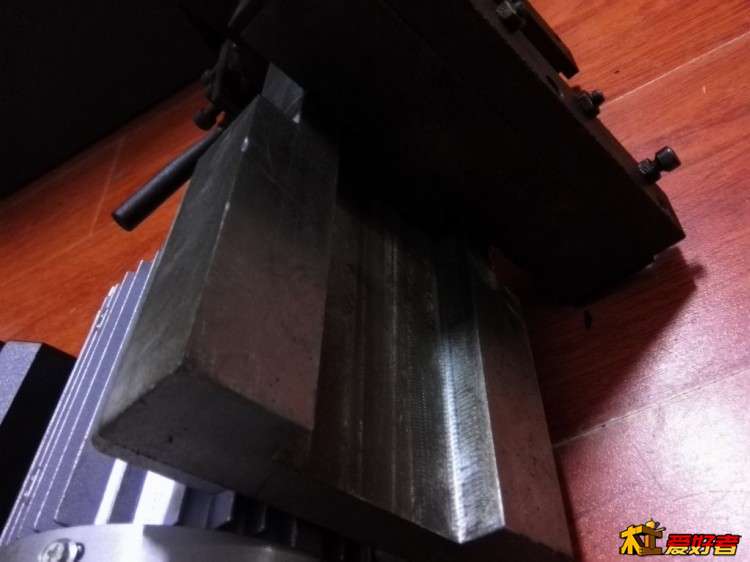

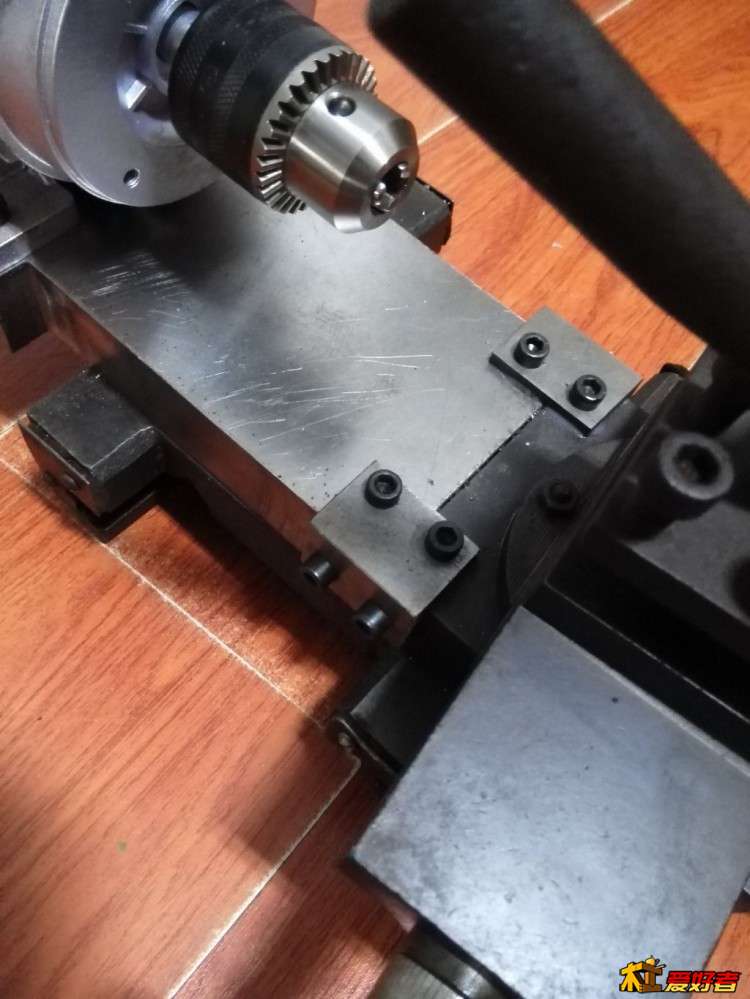

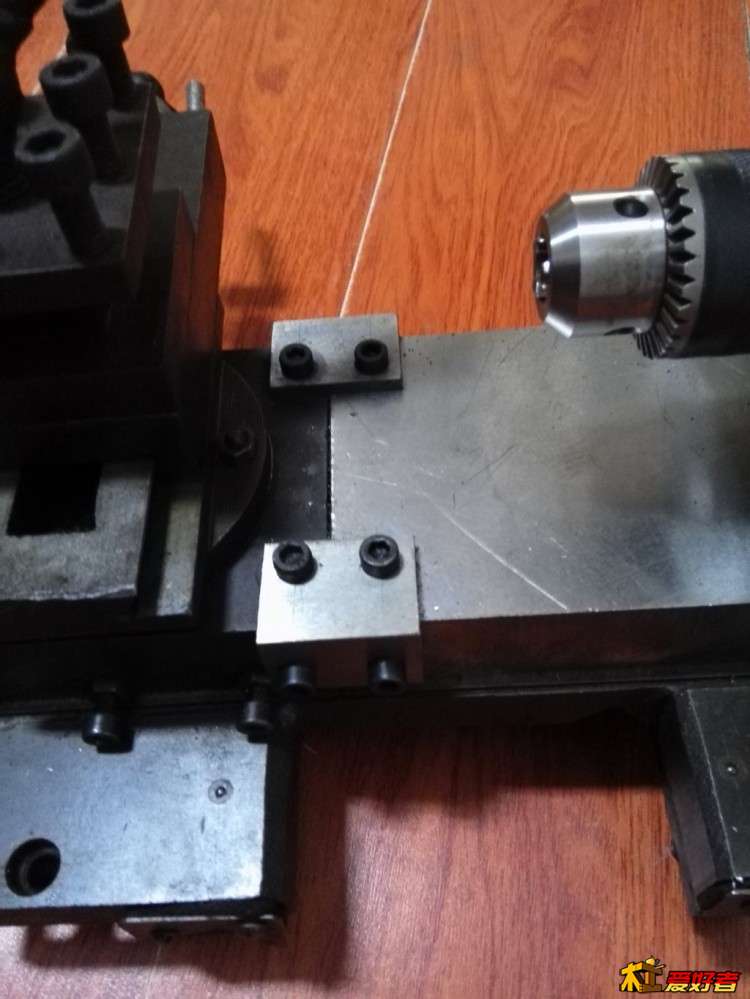

你好，我的中拖燕尾槽已经加工完毕。师傅的手艺绝了。非常好。上图了。

疯狂de蜗牛

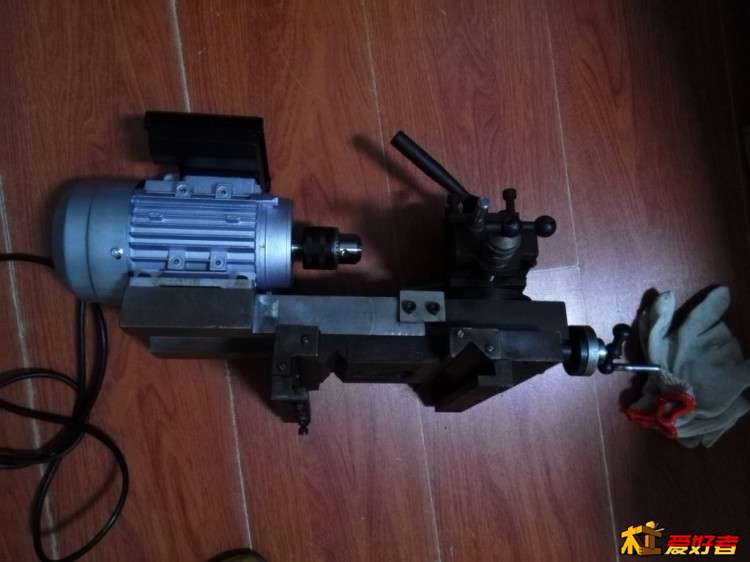

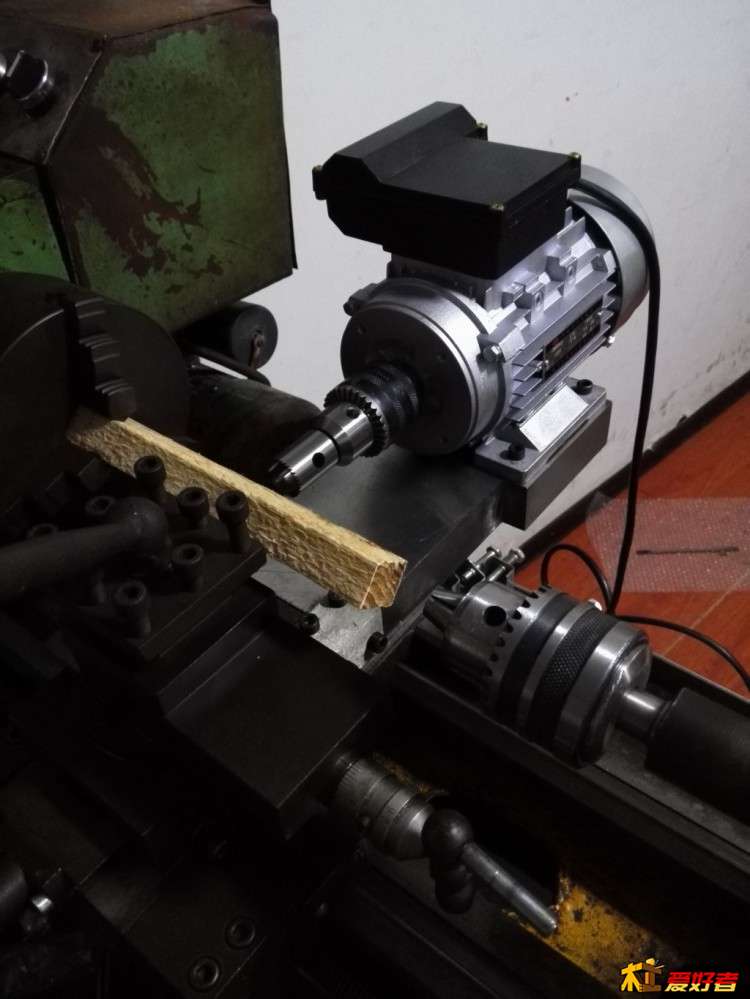

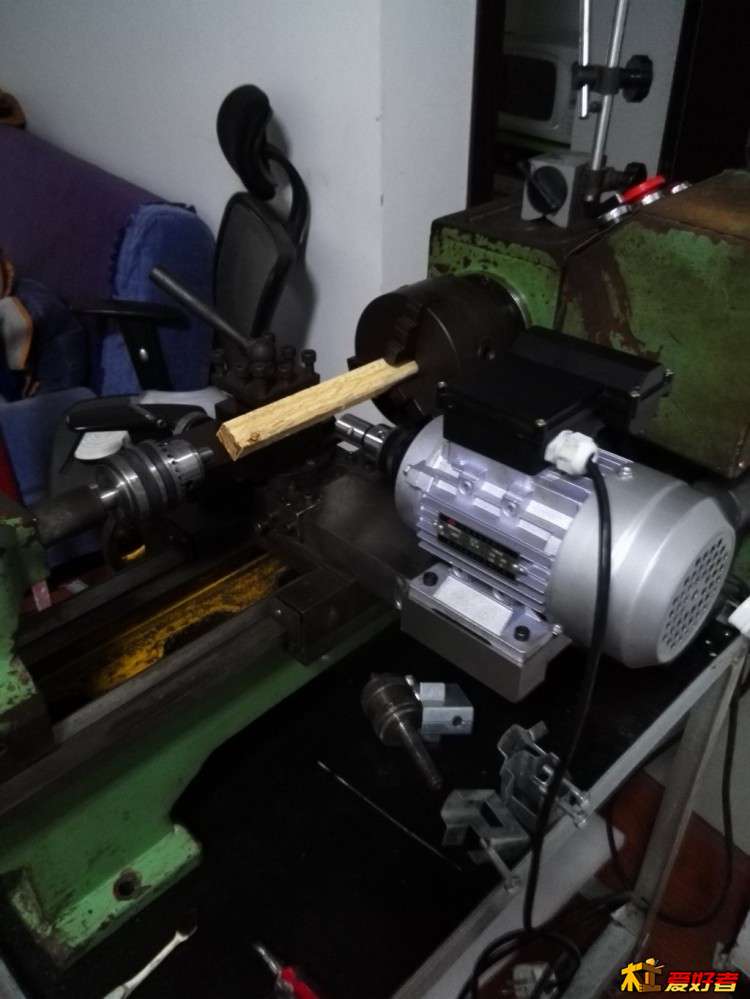

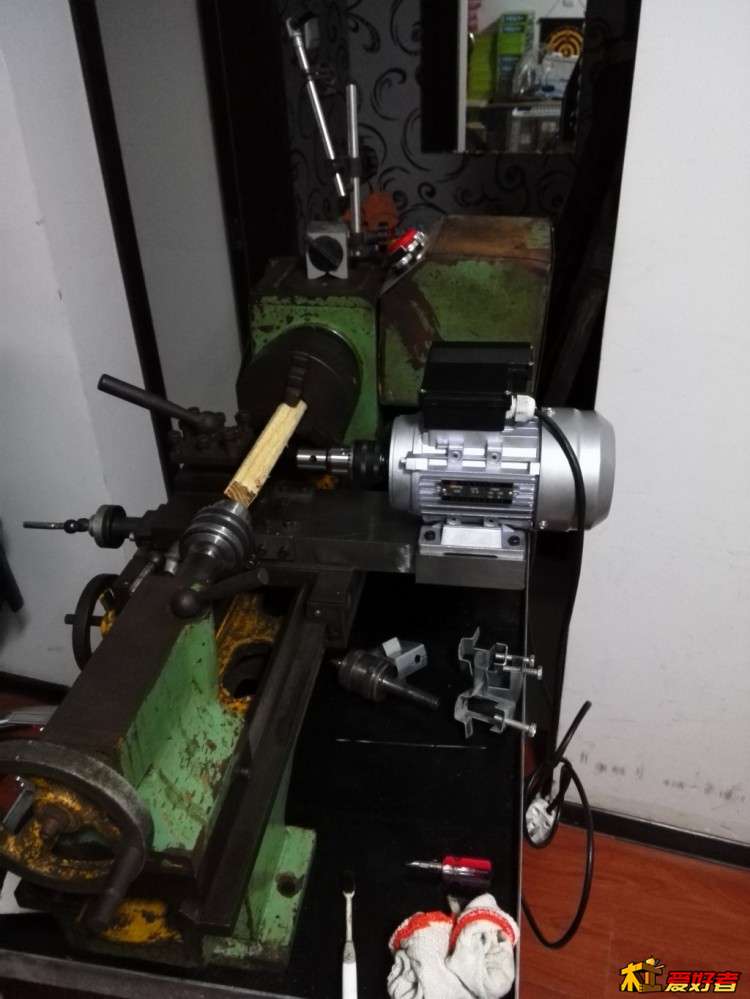

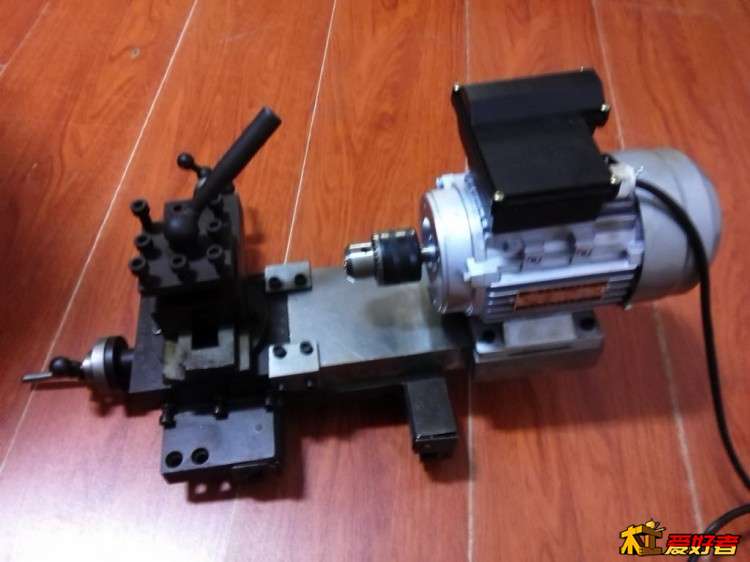

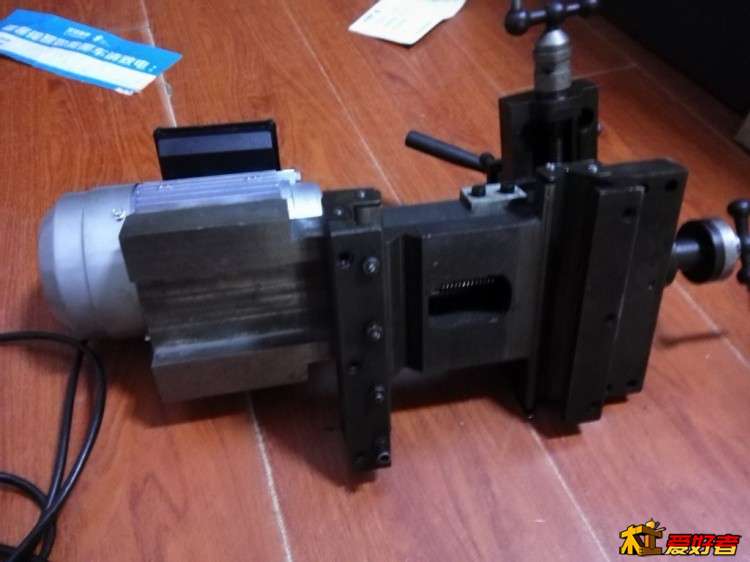

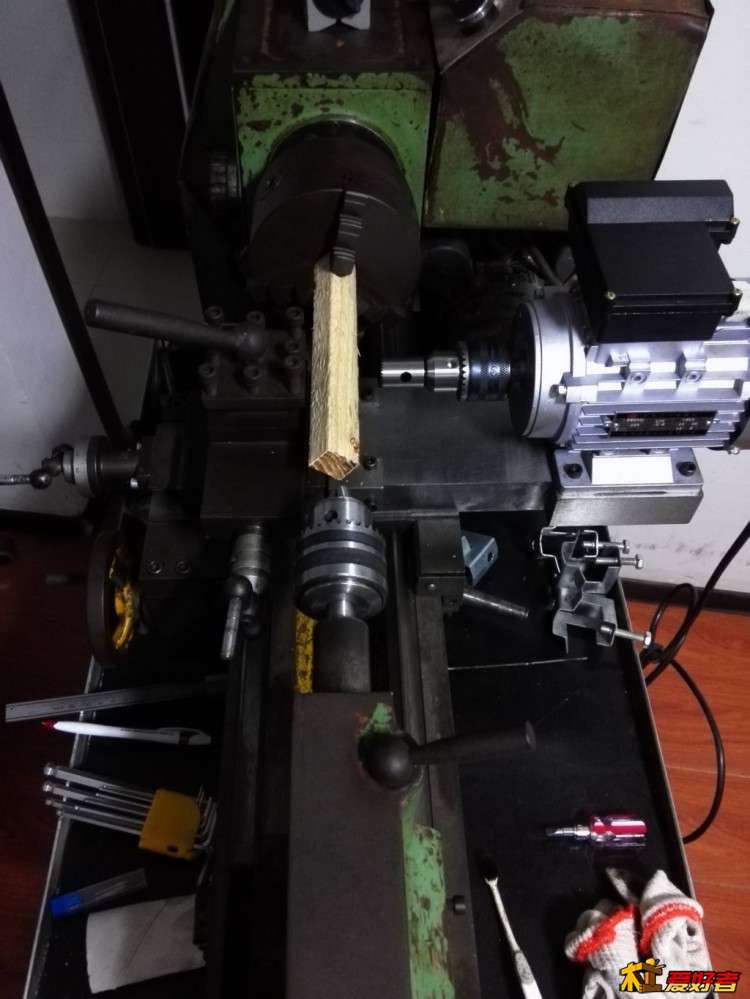

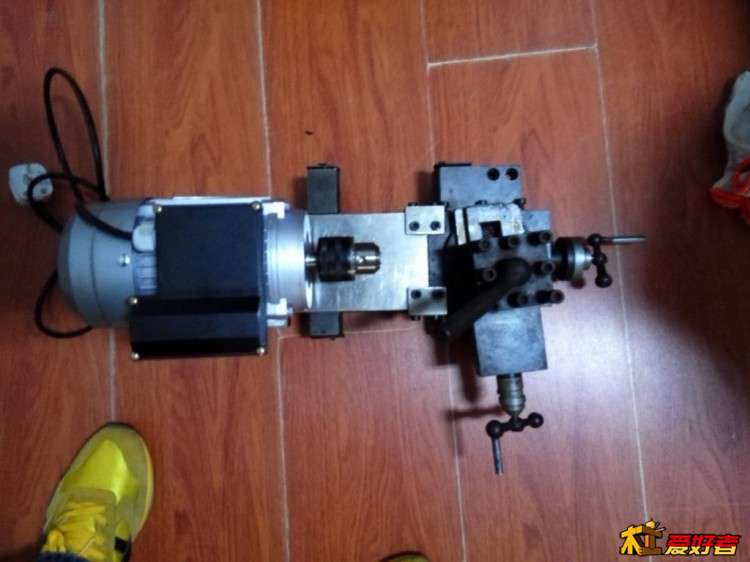

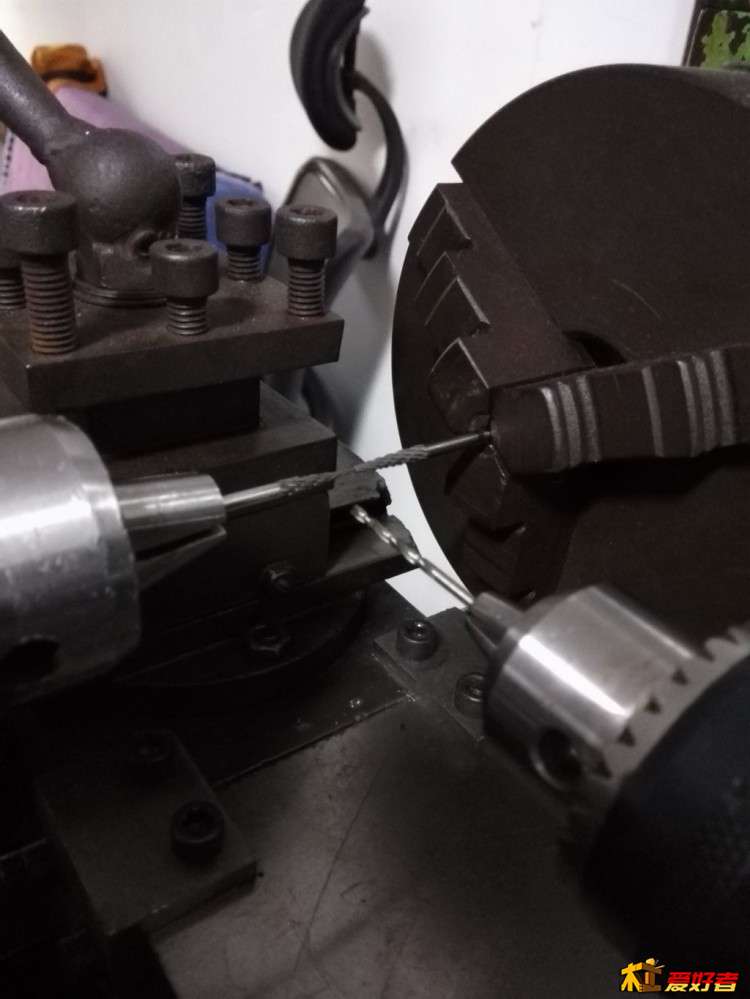

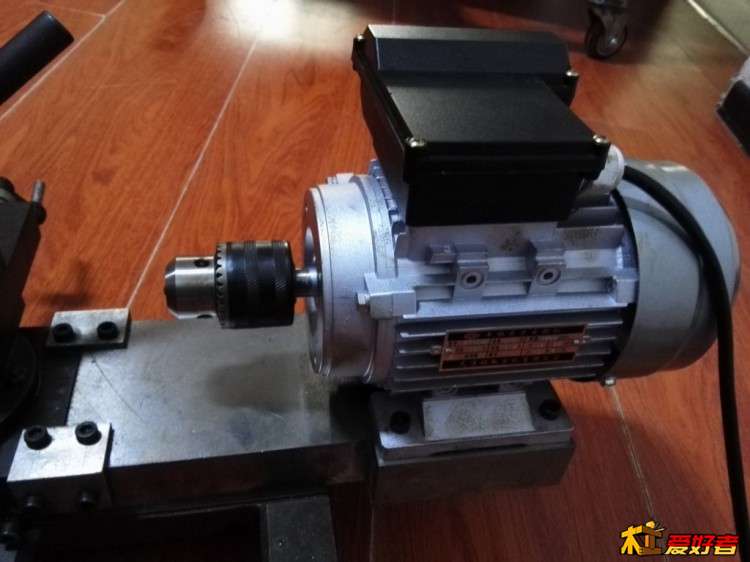

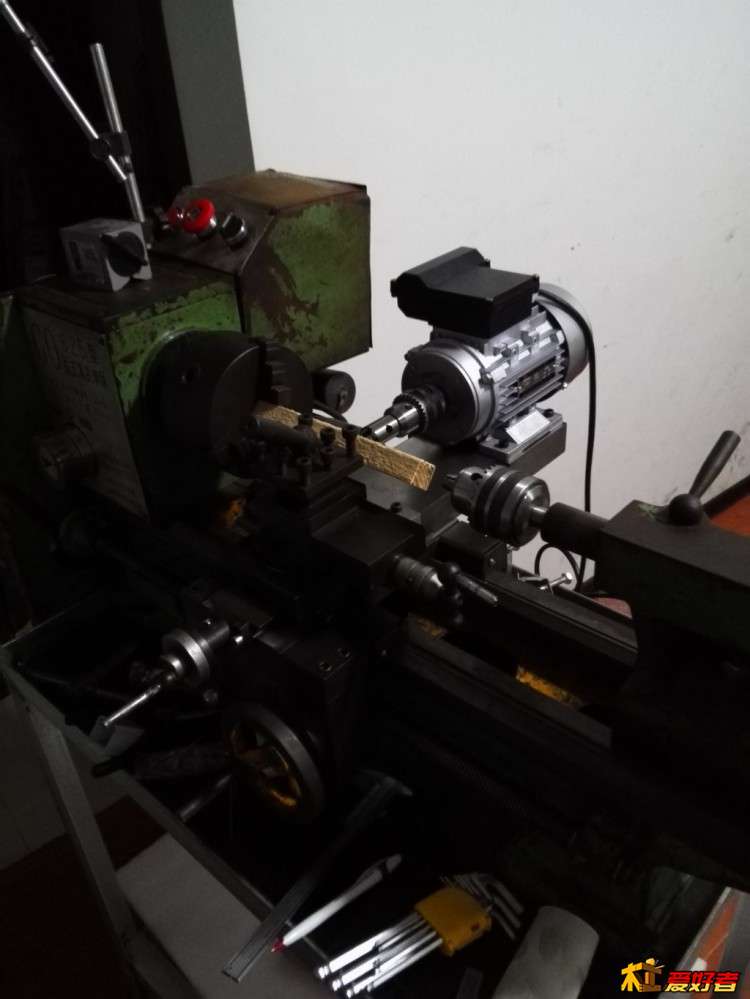

今天小车已经改好。现在就差调整同心了。
加工的师傅手艺不错。
; ~$ @& |6 |) @' i' r* H$ `, D
: r. C2 e6 U; h" d

左手.无痕

疯狂de蜗牛 发表于 2015-6-8 20:23
. [" T+ ]( R, }, l你好，我的中拖燕尾槽已经加工完毕。师傅的手艺绝了。非常好。上图了。

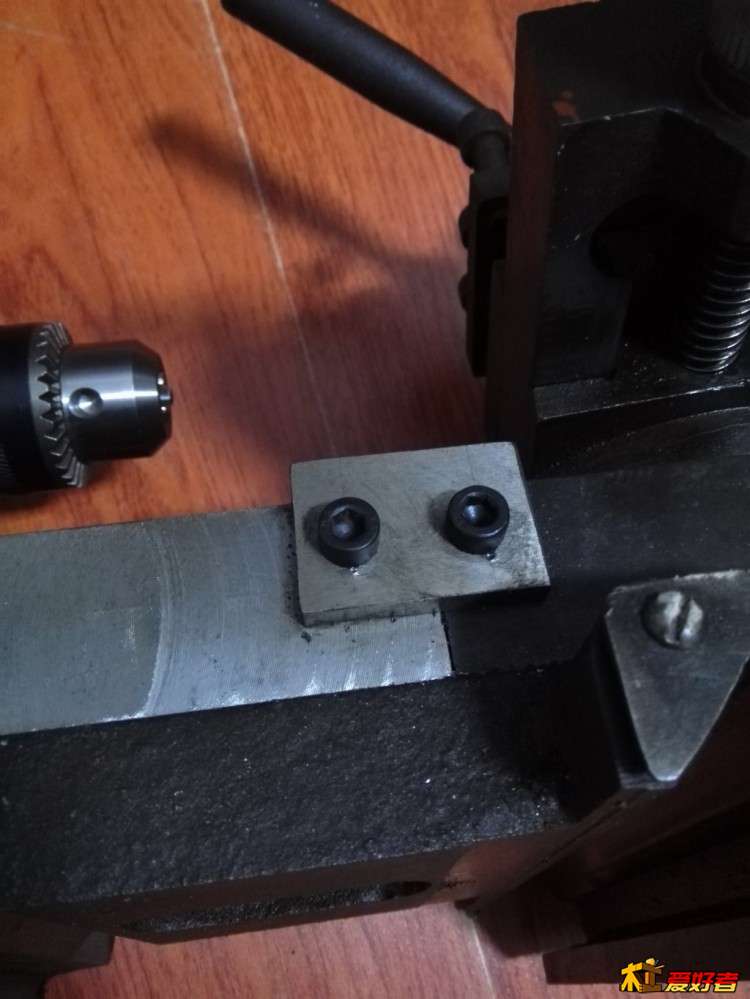

2 b$ a2 X3 H# e改的不错。不过还在有两个问题，你没注意到，还是觉得应该提醒你一下：第一，拖板上螺丝冒出来了，如果要车圆筒，可能会影响到回转直径。第二，你的钢板用短了，装好桶刀以后，刀尖距离刀架太近太正，车珠子，桶刀车不到靠近卡盘那一段，大概会有几厘米料你无法车珠子。第二个问题等你使用就会觉得头疼了。

疯狂de蜗牛

左手.无痕 发表于 2015-6-8 22:17
改的不错。不过还在有两个问题，你没注意到，还是觉得应该提醒你一下：第一，拖板上螺丝冒出来了，如果要 ...

一针见血，其实我也发现这个问题了。是朋友给找的人做的，本人没能直接去。中间的距离现在看来是比较近。现在基本是够用。太正的问题我的一个小想法，上面还有8厘米需要垫片。在垫片上做一个可以让副电机斜着进入。能更接近卡盘口。还能稍微往后让几公分。

左手.无痕

疯狂de蜗牛 发表于 2015-6-8 22:44
* l! O% S2 o5 `$ b( t一针见血，其实我也发现这个问题了。是朋友给找的人做的，本人没能直接去。中间的距离现在看来是比较近。 ...

$ L7 A& i: e4 |: M嗯，这些问题我都是在使用中发现的，我的钢板直接放在中拖上，影响了12mm的回转直径，有次车长木筒，发现木筒装不上，后来只能把钢板拆了才搞定，这个情况我的也还没有处理，等有时间再处理吧。
4 c4 \3 z3 `; U) I2 d7 J% }倾斜电机那步，自己试着来，找个最好用的角度固定，我的原来倾斜着后来改直角了。
6 }  @' N# [, x+ m$ g7 \  o! @( Q

诚信立足

左手.无痕 发表于 2015-5-30 23:02
说白了，理论上是有的。但市面上只要是金工床加电机改佛珠机的都有你说的这个情况，移动量不大，燕尾槽里 ...

如果钢板在长点在电机下加个可移动支撑行不；我计划加个导槽
) y7 w) {. n" p/ O" S% F2 t: u! c2 D/ M4 y

左手.无痕

疯狂de蜗牛 发表于 2015-6-8 22:44
: G: `# \8 v1 e7 }, I( V0 [% z, ~- j一针见血，其实我也发现这个问题了。是朋友给找的人做的，本人没能直接去。中间的距离现在看来是比较近。 ...

7 m6 F0 U- m6 Y3 r2 G另外关键的不是电机倾斜角度的多少，是桶刀口正对刀架，这样会费木料，正确的是应该让桶刀口正对左边刀具位置，让桶刀能贴近卡盘爪外口，而不会受刀架的影响，反之，车刀贴近卡盘爪外口也不能受到桶刀的影响。这样前后两付刀才会更方便使用。再就一个，有时尾顶需要朝前固定使用，这时拖板就需要移动到卡盘下面位置，所以为了不让拖板影响到尾顶的使用，那么桶刀夹头和刀架之间的距离就应该要比卡盘大10mm，不然的话，遇上这样的需求就得拆电机。
7 m! \& z( W& k- Z/ Z: E

左手.无痕

诚信立足 发表于 2015-6-8 23:11
7 n& y& d4 T0 k' H; j如果钢板在长点在电机下加个可移动支撑行不；我计划加个导槽

这个没有想过，有条件这样加肯定是会好一点的，有必要的话倒是可以试试。
