授人以鱼不如授人以渔，巧用PS+AC 5分钟做车标浮雕图

newjonni · 发表于 2015-5-17 00:38:23

上面有兄弟求现代车标灰度图
就用现代做吧。首先度娘找一张现代车的标志，要大些的比如下面这个

用PS打开
这副图是PNG格式，非常好用，背景是空的

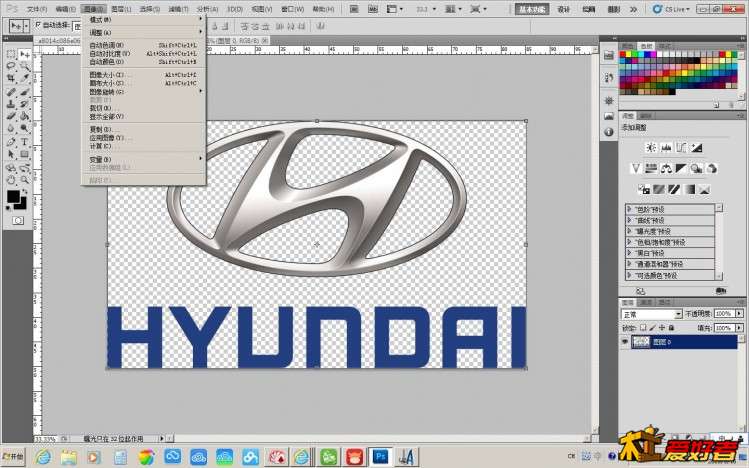

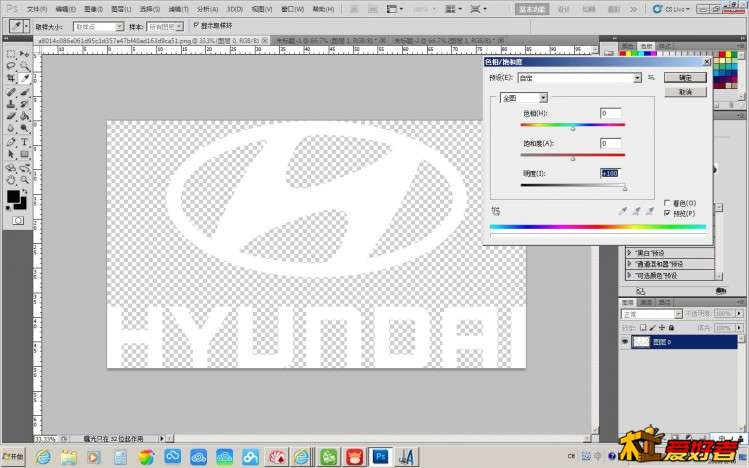

直接利用选择图层，选择菜单图像-调整-色相/饱和度
将明度调整到最白，也就是100

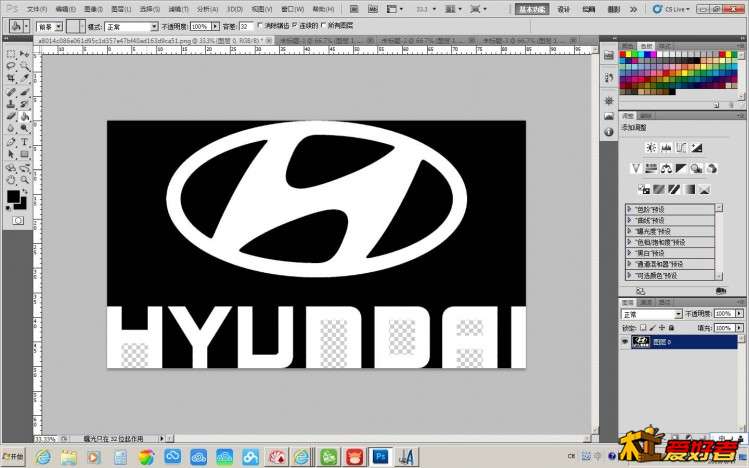

将背景设置成黑色，用油漆桶把所有有格子的背景漆成黑色

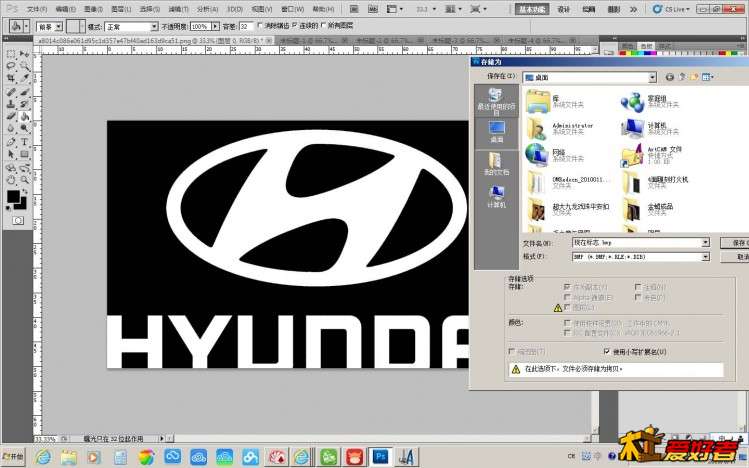

PS阶段完成了，把图像保存所有AC能读取的文件格式就行，比如BMP JPG都可以

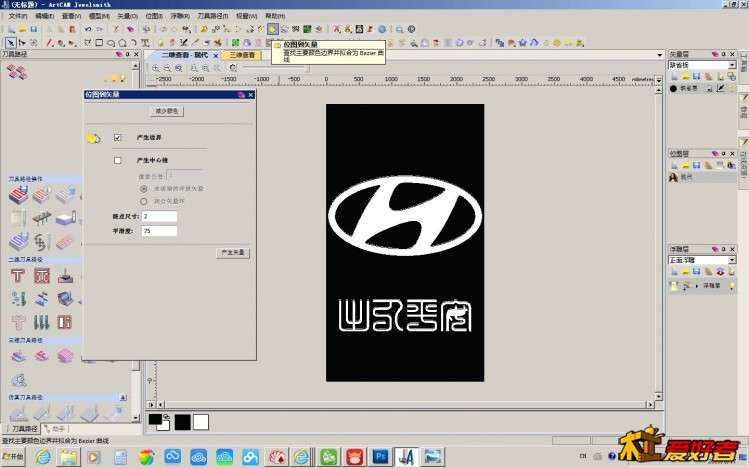

下面用AC打开这个BMP图像，选择矢量工具里的位图到矢量

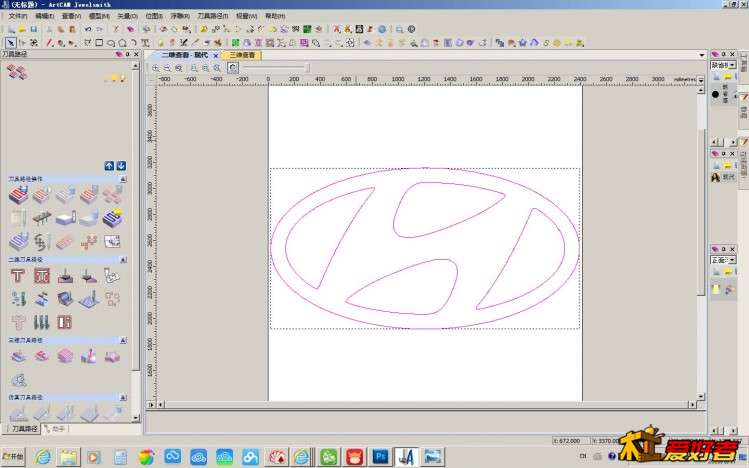

点击矢量描线图就成了

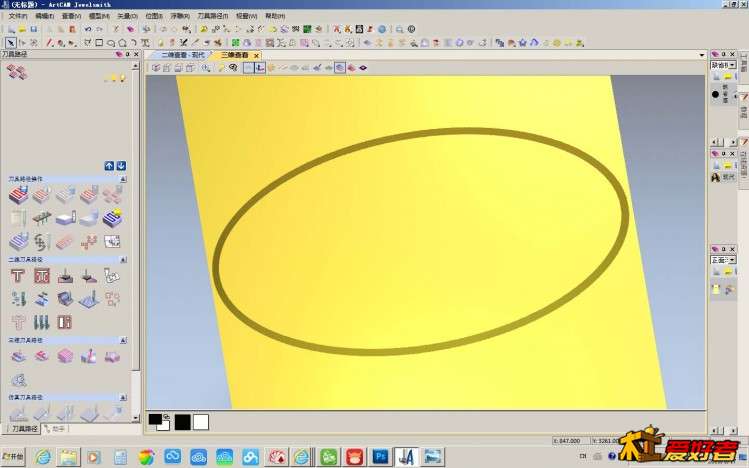

然后生成浮雕，先选中最外圈的椭圆，用形状编辑器设定锥度45，按高度裁剪40，点相加，因为是默认大小，这个图很大的，2400MMX4500MM ，实际做牌子，40MM牌子裁剪高度也就1-2，这里主要目的是生产矢量描线图，这里的锥度和裁剪高度是按实际大小调整的

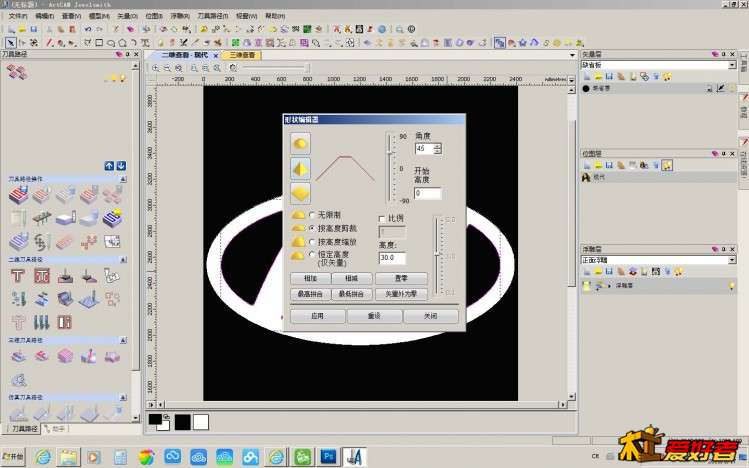

下面选里面的4个不规则描线图，点开形状编辑器，选锥度45度按高度裁剪30

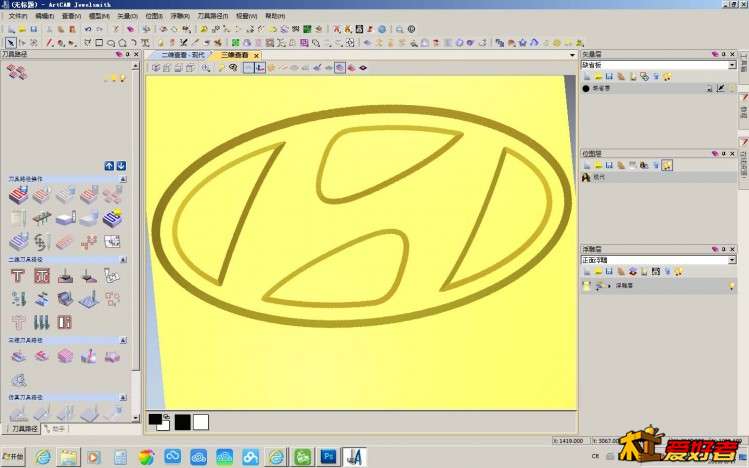

点开三维查看，很惊讶的，现代的车标浮雕出现了！

其他的车标也是一样，可以巧用弧度锥度平面生成各种复杂的简单的车标，用PS修一下图可以更好的自动生成矢量线，当然你喜欢自己描的话，可以省略掉PS那步，直接用AC描线出图
早就困了，写这玩意写了1个小时，做这个图也就是5分钟不到，看明白看不明白随便吧，俺睡觉了

newjonni · 发表于 2015-5-17 00:52:49

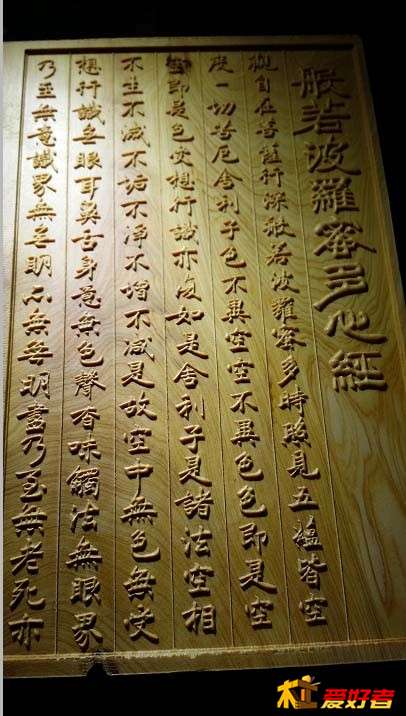

这是我几乎天天用的方法，比如书法，篆刻，车标，各种LOGO

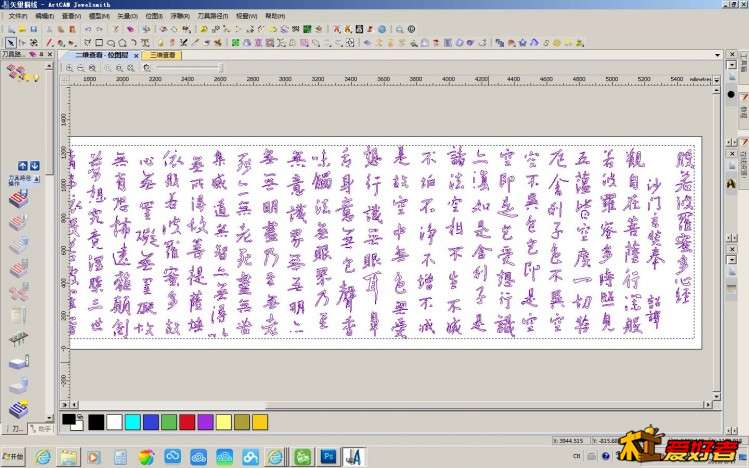

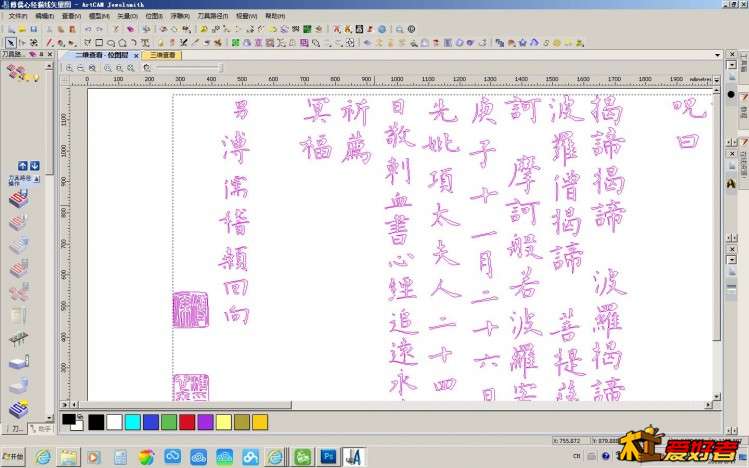

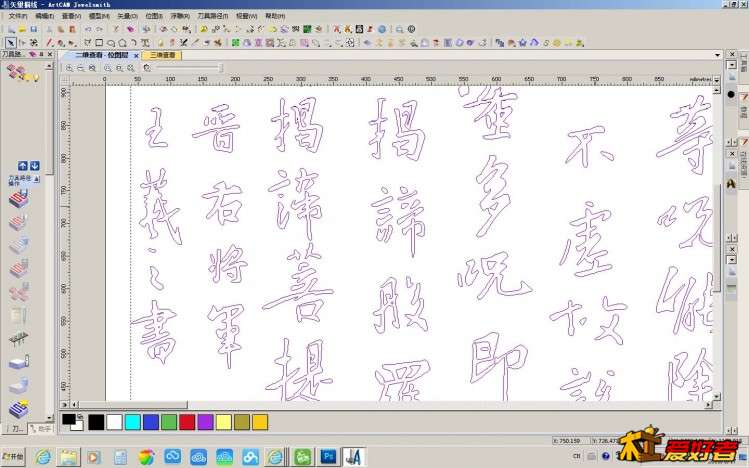

用这个方法30分钟出王羲之的心经矢量描线，可以说效率极致了

newjonni · 发表于 2015-5-17 00:58:57

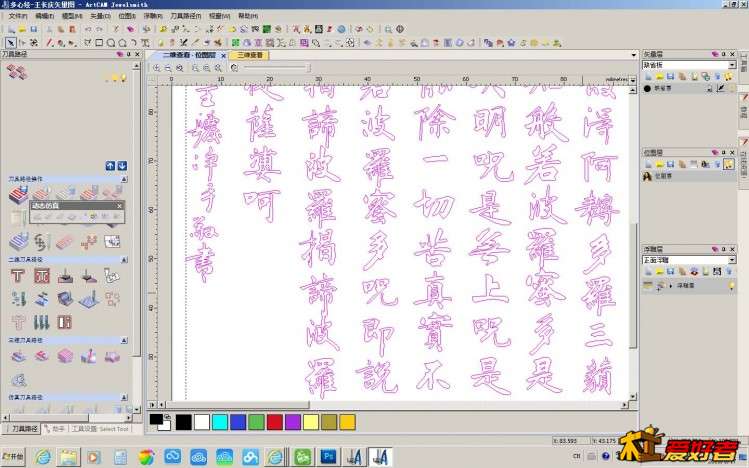

王长庆的

傅儒的

newjonni · 发表于 2015-5-17 01:24:27

名家的心经可不是区区字库里拿出来的字能比拟的，哈哈

rebelking · 发表于 2015-5-17 05:46:56

这个不错，非常实用，收藏学习了

shipper · 发表于 2015-5-17 06:43:16

分享精神！赞一个

zjzjde · 发表于 2015-5-17 07:19:48

巧用PS+AC 做浮雕图，先收藏了

chening · 发表于 2015-5-17 07:21:40

多谢分享，很好的教程。

曹梦容 · 发表于 2015-5-17 07:38:25

谢谢教导，感谢！

scslljm · 发表于 2015-5-17 08:06:57

非常实用的教程，今后其他书法作品也可用此方法制作灰度图了，感谢楼主

suen5053 · 发表于 2015-5-17 09:07:43

谢谢教导，感谢！

upxian · 发表于 2015-5-17 09:49:45

newjonni 发表于 2015-5-16 16:52
这是我几乎天天用的方法，比如书法，篆刻，车标，各种LOGO
用这个方法30分钟出王羲之的心经矢量描线，可以 ...

这个比较考验耐心

JIPINZHAINAN · 发表于 2015-5-17 10:15:27

非常好的教程很实用谢谢指教收藏顶起

mingui · 发表于 2015-5-17 17:27:15

留字痕迹表明来过，谢谢楼主分享

shift1000 · 发表于 2015-5-17 19:36:25

好法子呀，学习了
