设置mach3步进电机怎么也不转 怀疑是不是电路接错了 请大侠们帮看看

scmytxp

问卖给你卡的人吧。

scmytxp

而且并不是所有pci的并口卡都可以用于雕刻机的。

791872856

scmytxp 发表于 2015-5-7 23:26
; u0 ~% i: |, I: r: ~9 W而且并不是所有pci的并口卡都可以用于雕刻机的。

不对啊  你说如果我的并口不好使  是不是我的控制卡也不能识别 啊  但是我的硬件和驱动都没问题啊

47okey

scmytxp 发表于 2015-5-7 22:35
4 m; A) C) x: R7 Z2 c问一下，是不是不用mach3控制主轴的话，接口板上那个12v-24v的电源可以不接的吗？

! F/ l$ u+ ?% g; M3 Q9 {# i: v: e是不用几个输入，如限位、急停和对刀等时，不接12~24v
$ e  ?& K2 d$ P& [* f* h1 {+ c

47okey

, f: W- m( T6 W6 w2 b9 [' U

791872856 发表于 2015-5-7 23:02
这个图我也试过没什么反应  我用的pic转并口卡 据说需要改地址 但是地址我不会查  你会吗？

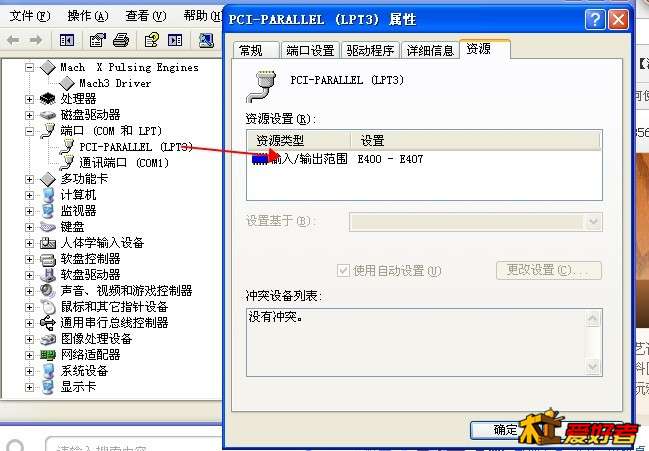

要打开端口LPT，找到并口卡，打开如这楼的第一个图的资源，就有地址。
, r  q2 S- Q: n, K6 ?7 U7 `" y不是48楼图的第一个 IDE控制器，应该是图中最下一个 端口 LPT
& b9 B6 _9 j* g" a1 {# T6 L

791872856

47okey 发表于 2015-5-8 00:14
要打开端口LPT，找到并口卡，打开如这楼的第一个图的资源，就有地址。
不是48楼图的第一个 IDE控制器， ...

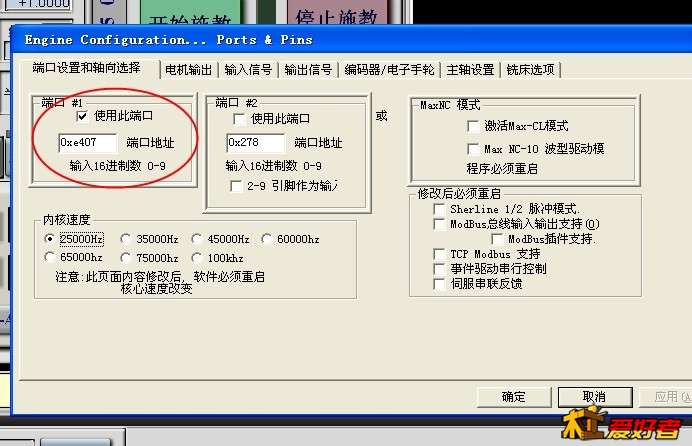

4 `: p- n4 W- q" C6 m 是这个数值吗  填写了  电机还是没反应  软件重启了  还是我输入有问题？
$ J  w1 S( q! h- P

791872856

47okey 发表于 2015-5-8 00:14
& Z8 a7 R/ w9 e" W, _要打开端口LPT，找到并口卡，打开如这楼的第一个图的资源，就有地址。
不是48楼图的第一个 IDE控制器， ...

/ E9 d0 Q( \4 n% x/ V9 w0 m非常 非常感谢你的帮忙电机终于转了现在就是有电流的声响 的确是端口的问题  请受我一拜
; g; U( S# P9 v  |

47okey

0xe400

791872856

scmytxp 发表于 2015-5-7 23:26
而且并不是所有pci的并口卡都可以用于雕刻机的。

8 x& t" c2 X2 `) d; O真的非常 非常感谢你的帮忙电机终于转了，现在就是有电流的声响 是连线有问题和端口问题都改了  请受我一拜   在此留下QQ791872856  希望能加你以后向你学习
. K1 |; ~5 m2 _

791872856

47okey 发表于 2015-5-8 11:05
& v7 o. @! |0 X- s3 Y% q, w8 B. }0xe400

恩  很好用啊   转起来还下我一大跳

lihonghu

控制板都没有接电
还有：能使不要接

47okey

关于使能接与不接问题，个人看法：不接使能，步进电机也可正常工作，但是急停后电机不解锁，如果电机PP有手轮的话用不上了。另外，接了使能，试机时可以根据自解锁状态方便判断故障所在。比如楼主接了使能，但不能自解锁，可以知道是设置问题，但看了楼主设置，引脚没错，包括enable1也已设置，所以判断可能用PCI并口卡，大多新手地址没设好。所以如果使能没接，老朽便无法做出以上判断。。。

47okey

关于使能接与不接问题，个人看法：不接使能，步进电机也可正常工作，但是急停后电机不解锁，如果电机PP有手轮的话用不上了。另外，接了使能，试机时可以根据自解锁状态方便判断故障所在。比如楼主接了使能，但不能自解锁，可以知道是设置问题，但看了楼主设置，引脚没错，包括enable1也已设置，所以判断可能用PCI并口卡，大多新手地址没设好。所以如果使能没接，老朽便无法做出以上判断。。。

wxr1

我也没有继续看其他人的帖子，不知道你解决问题了没有。具体的接法，我也记不清了，但是有一点，就是那块有USB接口和打印机接口的板子上面，那五个白色的小框，每个框里有4个针，也就是你图上所说的【5轴共阳接口】，是一定要接线的，是要和驱动器相互连接的线。你把线接在那个可以用螺丝刀拧的端子排上的接法，是错的！

xcj126921

都是坎啊 也急出了汗
