DIY全铸铁CNC雕刻机

21921308 · 发表于 2015-5-6 09:49:35

polpo 发表于 2015-5-4 16:27) ^; H: k1 i* b1 N( l: q3 ]! z
楼主有图没啊，能分享下么

有图的，这两天我弄一下发上来（是PRT格式）

21921308 · 发表于 2015-5-6 09:54:45

jmsjf 发表于 2015-5-5 08:248 }' K" \/ s$ I9 A* _
台面和横梁有点问题。

我是个新手，被论坛里的大神下毒了

，第一次弄这个，有不足的地方还要请坛里的大神们多多指点

21921308 · 发表于 2015-5-6 09:57:57

jmsjf 发表于 2015-5-5 08:24
1 \& v2 V: U3 s台面和横梁有点问题。

本人新手一个，在论坛里被大神们下毒了

第一次弄这个，还请坛里大神们多多指点

21921308 · 发表于 2015-5-6 10:01:46

本帖最后由 21921308 于 2015-5-6 10:04 编辑

这两天正在加工白模，昨天钓友约去钓鱼去了

明天把白模的照片和三维图一起上传

jmsjf · 发表于 2015-5-6 10:03:14

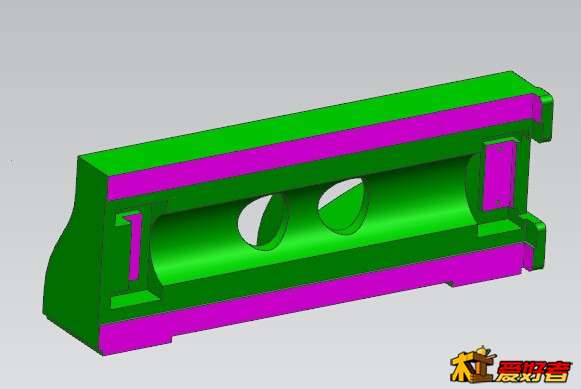

横梁最好截面是个方腔，不要做成开放式的。

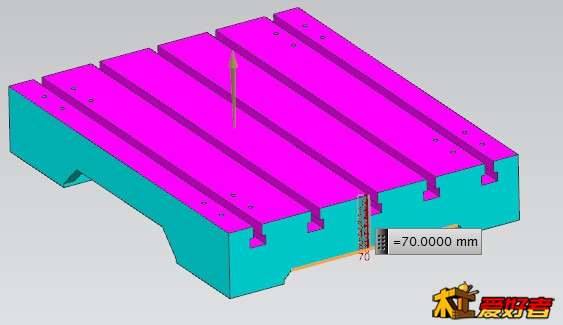

台面开了槽后你看看和下底面还有多少距离？

21921308 · 发表于 2015-5-6 10:14:17

本帖最后由 21921308 于 2015-5-6 11:37 编辑

jmsjf 发表于 2015-5-6 10:03
0 D r, [; L! ?- e' H& F( V横梁最好截面是个方腔，不要做成开放式的。
5 Y, b; j! Y! E. F A台面开了槽后你看看和下底面还有多少距离？

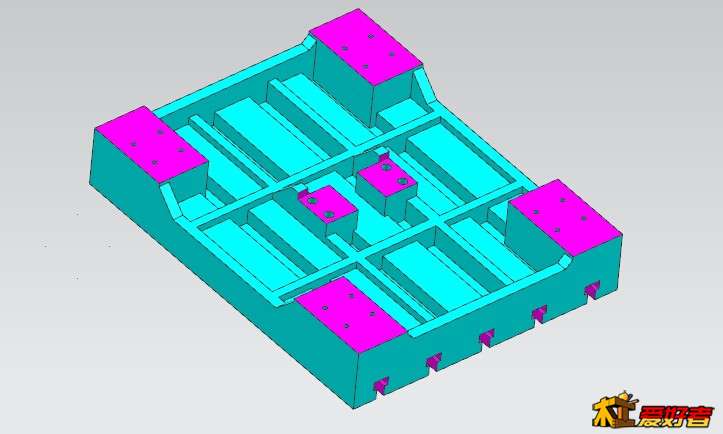

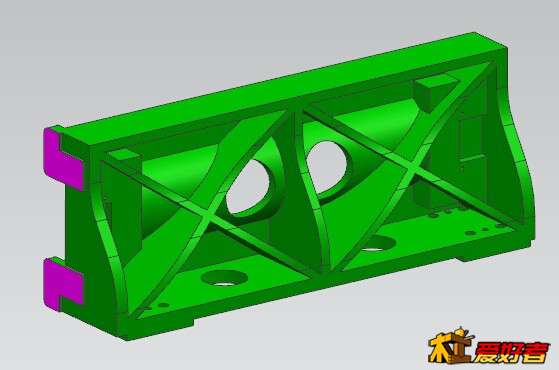

工作台我已经在前天改了，横梁我觉得这个结构强度应该可以了

jmsjf · 发表于 2015-5-6 12:43:51

工作台可以了，
横梁会扭曲变形，后面还是设计平面吧，考虑将来的拖链。

21921308 · 发表于 2015-5-6 13:29:57

jmsjf 发表于 2015-5-6 12:43; W8 [/ j4 G4 W0 M# M* |. t
工作台可以了，0 |+ h& x5 l* r0 F+ j4 m
横梁会扭曲变形，后面还是设计平面吧，考虑将来的拖链。

谢谢提醒，希望在后面的工作多多提点

45318183 · 发表于 2015-5-6 18:43:26

一上来就是高大上的机器啊

lihonghu · 发表于 2015-5-6 18:47:50

楼主进展得怎么样了？是否可以多做一套机架。或者你朋友的厂给我代工机架，我想批量做

有兴趣就加我。Q 2 2 8 1 2 2 8 0 电路问题我知道一些

21921308 · 发表于 2015-5-7 13:02:36

本帖最后由 21921308 于 2015-5-7 13:23 编辑

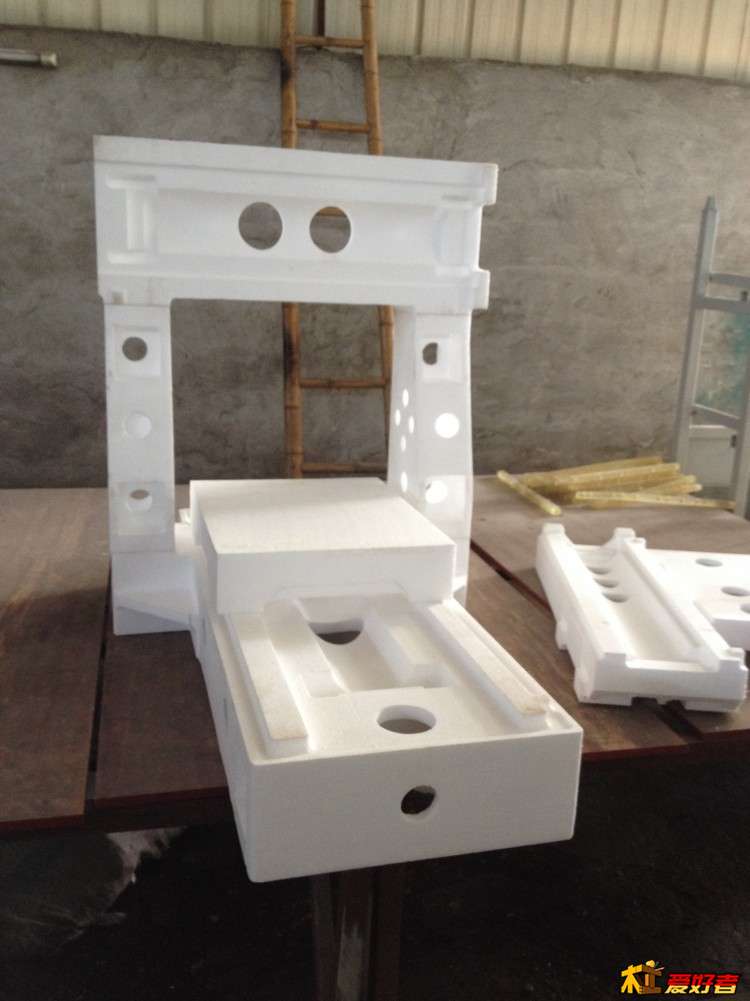

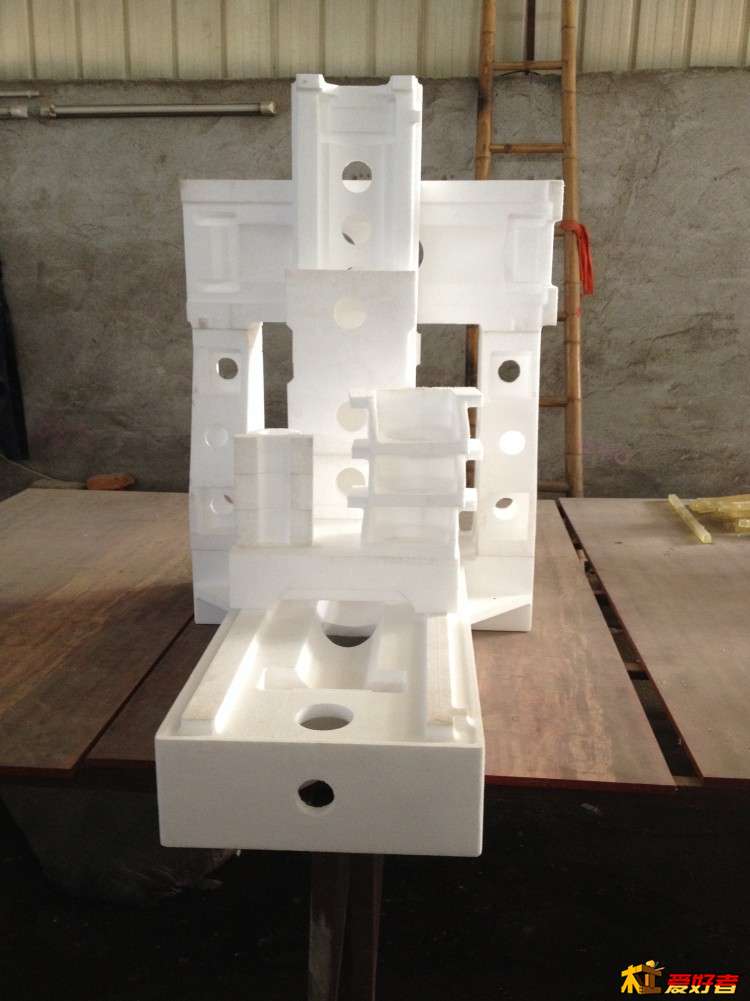

白模已经弄好了，明天自己拉去铸造厂也顺便把图纸传上

diao ke ji.rar (972.27 KB, 下载次数: 34)
铸造期间要选好丝杆，线轨，电机，还有电路控制部分
真诚欢迎有共同爱好者一起参与指导！回头我弄份清单出来请大家帮参考下

21921308 · 发表于 2015-5-7 13:21:04

本帖最后由 21921308 于 2015-5-7 13:47 编辑

lihonghu 发表于 2015-5-6 18:47
' f5 i8 d$ a4 S/ A2 K楼主进展得怎么样了？是否可以多做一套机架。或者你朋友的厂给我代工机架，我想批量做有兴趣就加 ...

机架可以帮你多做一台，你们那边没有铸造厂吗？白模我是叫朋友做的（请他吃餐饭而已

)，我们这边铸件每吨7000元，这台铸件连运费要花费4000元这样，至于加工这块那也是找钓友帮忙的。这台机子的设计初衷就是业余玩的，还有很多不足的地方。比如说切削液回流，料屑回收等等都没设计进去，批量做上木模的话局部掏空减重设计铸造时容易有缺陷。我认为要慎重考虑

angerb · 发表于 2015-5-7 16:50:11

重点关注

lihonghu · 发表于 2015-5-8 10:51:53

21921308 发表于 2015-5-7 13:21
( l. M1 e' j9 Q# o7 |! v机架可以帮你多做一台，你们那边没有铸造厂吗？白模我是叫朋友做的（请他吃餐饭而已)，我们这边铸件 ...

到时候给我图纸。我这边做

21921308 · 发表于 2015-5-8 11:13:30

本帖最后由 21921308 于 2015-5-8 11:15 编辑

lihonghu 发表于 2015-5-8 10:51
% C: B/ f' b5 T/ N4 w2 P: k到时候给我图纸。我这边做

图纸我已经上传了，配件还没想好用什么牌子，你有什么好建议吗？
