长缨在握 · 发表于 2015-4-30 09:09:48

本帖最后由长缨在握于 2015-4-30 09:12 编辑

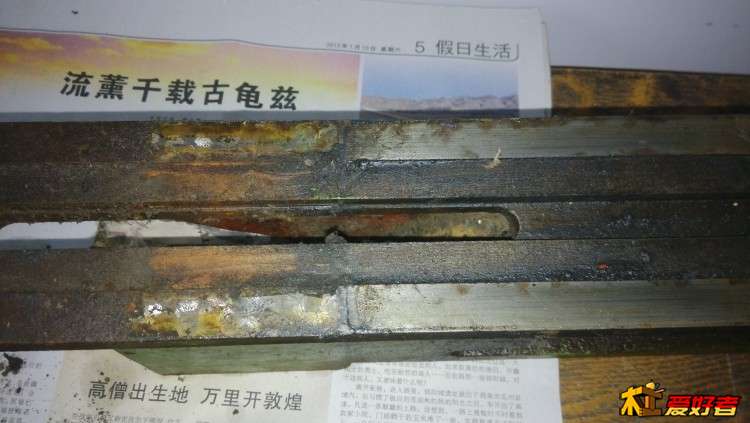

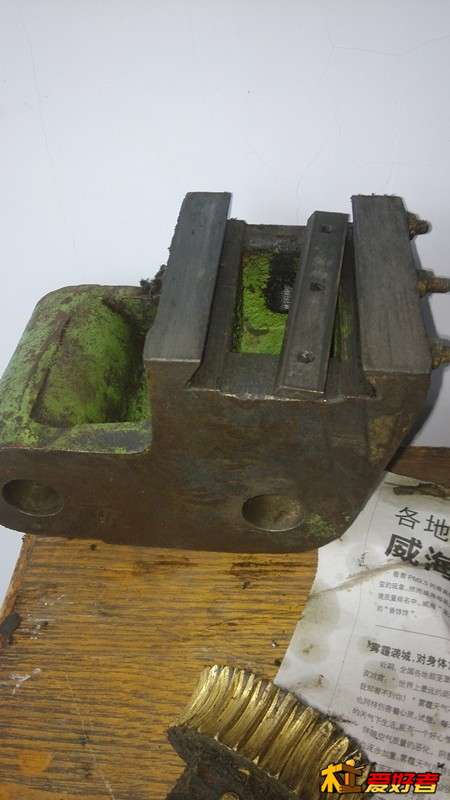

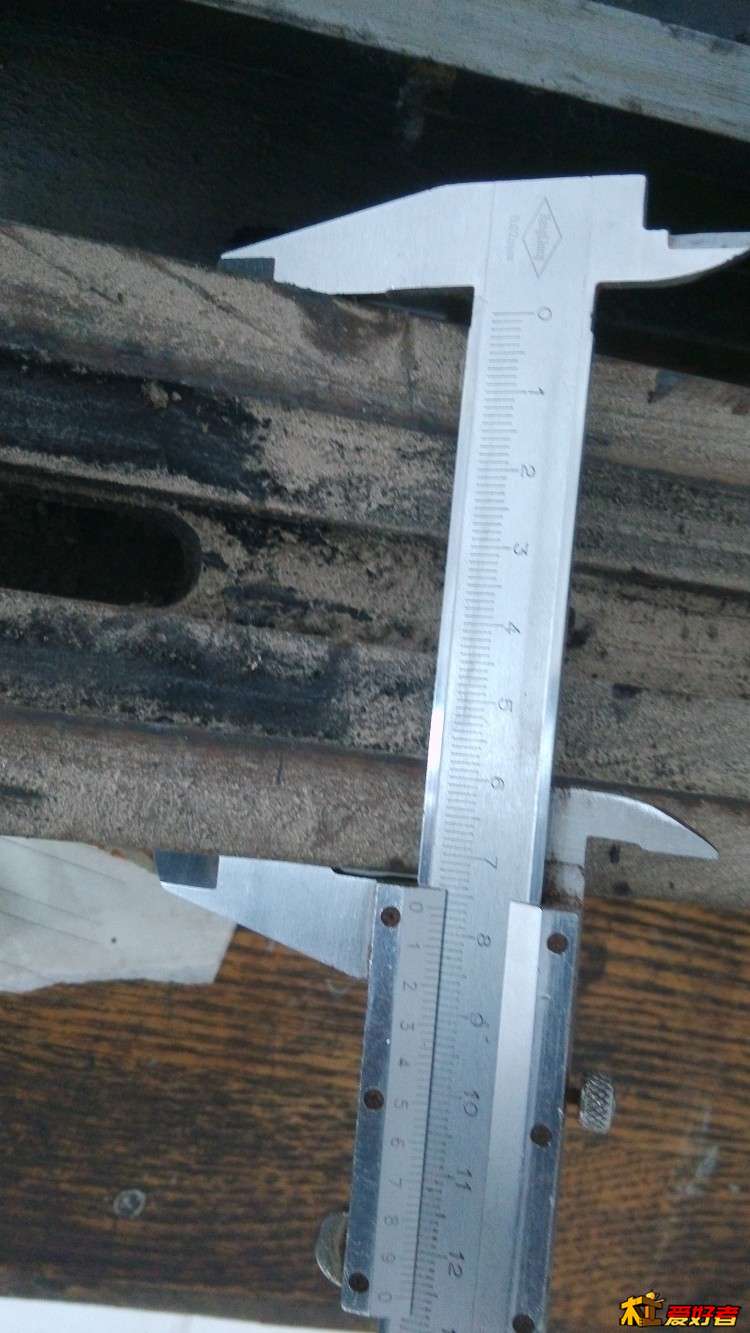

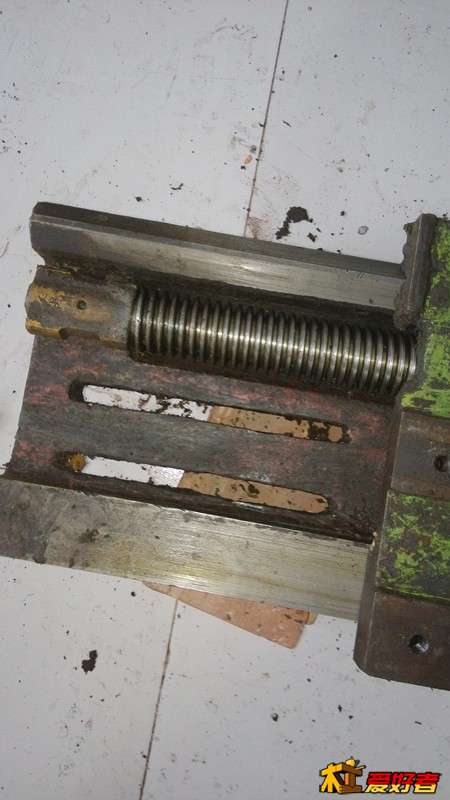

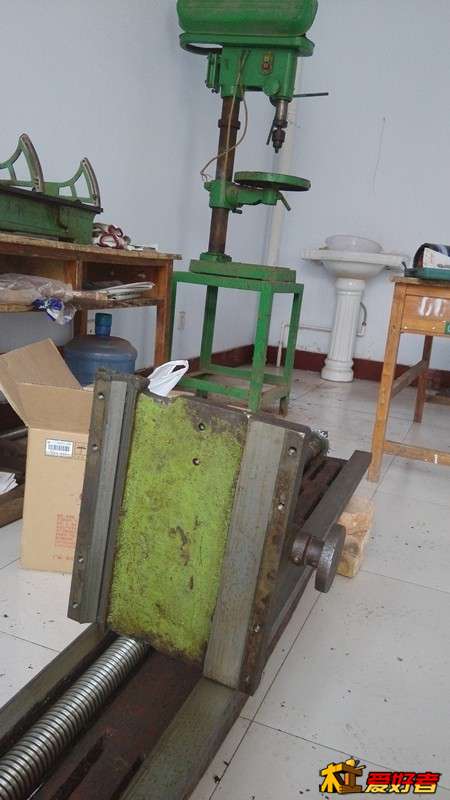

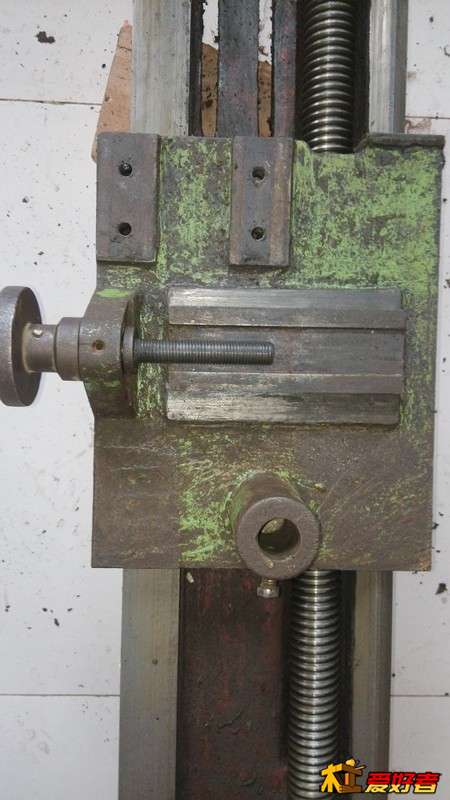

感谢马在草原大师的指导！谢谢！！托板及床身的详细情况附图，方便时请给与指点

长缨在握 · 发表于 2015-4-30 09:16:31

热爱DYI 发表于 2015-4-29 22:49# ^. R% ~7 f; M: ?" B' n+ A
没有拖板详细图片，难以想办法。: _. D( J* [7 x) t/ d4 `
自制床头箱最简单的就是做个轴套，再用铁板做成箱式结构，靠两块铁做不是 ...

谢谢大师指点！！我准备把做好轴承位的铁板制作成箱体或者采用第二个方案（砂轮机的轴头见图）。托板的详细情况已经发图，大师方便之余请指导一二！谢谢！

长缨在握 · 发表于 2015-4-30 09:29:46

本帖最后由长缨在握于 2015-4-30 09:31 编辑

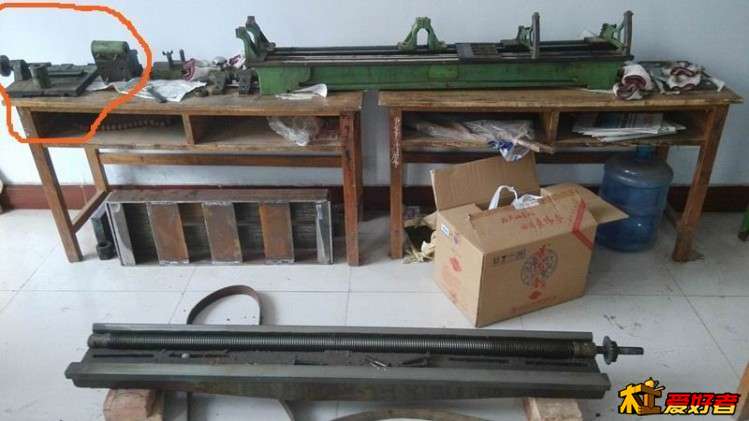

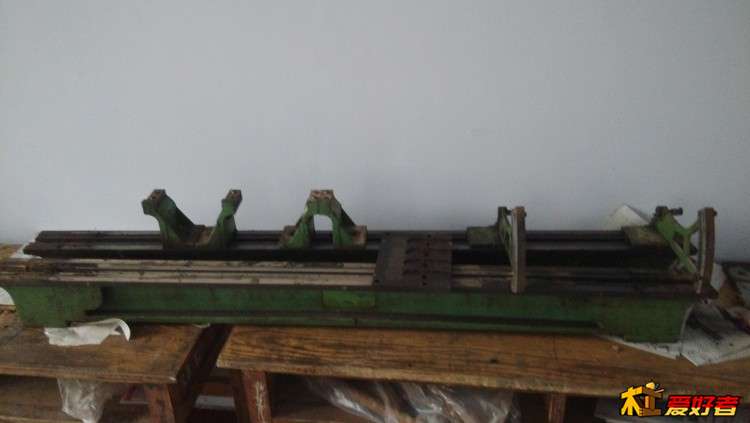

马在草原大师好！我还买了两个这种轨道的床身，这种轨道宽不到8厘米，制作木车的难度是否比那个20厘米宽的轨道容易些？我想加工直径20厘米左右的木花瓶

热爱DYI · 发表于 2015-5-1 00:30:46

这个是属于设计车床范围，要设计一台利用旧物件做车，费神之事是难以想象，当初第一次用纺织机导轨做车床时，足足有二十多天寝食难安，脑子里全是车床初形图，伤透脑筋，恐怕你现在也已经体会到了？所以要别人详细尽说真的很难做到，因为没有实物在身边，纸上谈兵是难以设计！
你这个滑块做拖板有一定难度，自己有设备的还好办，如果要外协加工，想做到理想恐怕难！因为这个滑块要一分为二的既做拖，又做尾顶，那么上面要重新铣平，再另外加上中拖板，现有的燕尾无法利用。
山字导轨要靠操作这边，现有的燕尾滑导的轴承座位置反了，是无法利用。
还有一点床上下面（对应山字、平面导轨）是否有与导轨平行的平面？如果没有还要想法子铣一平面条，用于拖板管位（可调预紧）。
尾顶看来只能在侧面做锁紧固定。

彡弄梅花屮 · 发表于 2015-5-1 02:35:10

边看边学习！

holyland · 发表于 2015-5-1 08:59:54

   这个东西咋看是个做车床的好坯子，仔细看处处都是麻烦。改动成熟的工业设计是很麻烦的事情，就像马在草原师傅说的那样，d车时难免盯着一堆垃圾看半天，脑子里的是想怎么拼来凑去。。。。。。
   建议几句吧。
   要做大拖板关键看你这个拖板坯子能不能锁在轨道上，可以看成品金工床，拖板下方还有两条可调的塞铁，可以调整拖板的锁紧程度，
如果不能，楼主又没有加工手段，那么果断放弃，出掉给有设备的人，十几元一公斤应该没太大问题。
如果能，ok事情好办多了，拖板上面找个机械加工的地方铣平，20元钱的事。再买个二手的中小拖板，二手仪表床头，一山一矩的尾座很好找，实在山轨不配合可以自己买点红丹简单铲一下（木工白钢碗刀也能凑合铲），或者贴塑再铲。
这样方不浪费这条轨道，呵呵

长缨在握 · 发表于 2015-5-4 15:57:35

谢谢大师指点！继续改设计方案

长缨在握 · 发表于 2015-5-4 15:57:58

热爱DYI 发表于 2015-5-1 00:304 Z M, S( d5 w* [: X; K
这个是属于设计车床范围，要设计一台利用旧物件做车，费神之事是难以想象，当初第一次用纺织机导轨做车床时 ...

谢谢大师指点！！！
