路径角度的重要性（主轴垂直度问题）

pg6914

主轴芯和外边不同心？我靠，那只能测刀具的垂直度了。
) t$ F4 b, J8 n6 N/ G9 f9 F' G4 P

yuxueyou

凑合着用吧，你洗一个边框出来看下垂直度如何

apriller

yuxueyou 发表于 2015-4-28 22:09
凑合着用吧，你洗一个边框出来看下垂直度如何

* o3 X. x2 J# n! A7 G$ J& Z你的意思是看铣出来的截面吗？明天试试看～

woodmill

apriller 发表于 2015-4-26 12:34
. j  c* }: a: Y: R2 a9 d; k上午经过测试发现是主轴垂直度的问题，请问您怎么调整的呢？

抱歉，我的也没调整的，我基本是做切割用，所以影响不大的。
3 x5 O/ T5 D. I$ f0 r2 k2 A

symzq

机床的精度检测内容很多，有一定的先后顺序，好比测z轴垂直度，最好的方法就是将磁性表座固定在z轴，依靠标准方箱，在其两面检测，这是

symzq

检测z轴与方箱固定面的垂直度，前提是台面与xy平行，此外，要测主轴是否与z平行，或者说与台面是否垂直，可以将表的固定杆夹在夹头内，在台面上画圆。或者对标准刀棒打表，z轴移动，数值不变，也可。

apriller

symzq 发表于 2015-4-30 07:08
- @/ |' [! ~- C8 Z检测z轴与方箱固定面的垂直度，前提是台面与xy平行，此外，要测主轴是否与z平行，或者说与台面是否垂直，可 ...

" C$ `( j6 @1 m6 o谢谢您耐心的回复，感觉还是好复杂啊~

windeclipse

我也遇到了同样的问题  问下是怎么解决的

bd3vz

这是制作雕刻机最基本的技术与要求，继续关注，希望看到更好跟快捷的测量方法。

你若成风

不应该是垂直度的问题。 主轴。或者干扰吧
8 {  B5 B9 _: C/ k$ Q* K4 e* C0 C) U5 @+ v

q269942239

apriller 发表于 2015-4-25 16:28
同样的参数与木头，使路径与木纹成90度铣面

3 C% f# M2 u) C! v, W, m* c' ~9 Z我也是这样的问题。问下你是怎么解决的？
8 Z) `, T6 W2 t* y( c$ }

狗狗吉祥

之前有位前辈发了个贴子，上面有机床和各种调试的方法哈。
8 }0 I; ~: r+ i' w我自己的也是那会才会调的，反正我的振宇主轴外壳和转子不同心，其它牌子的怎么样我不清楚。
先把XZ和YZ垂直较好了，再较主轴的垂直，最好先弄块板铣个平面(用小行距刀路)。

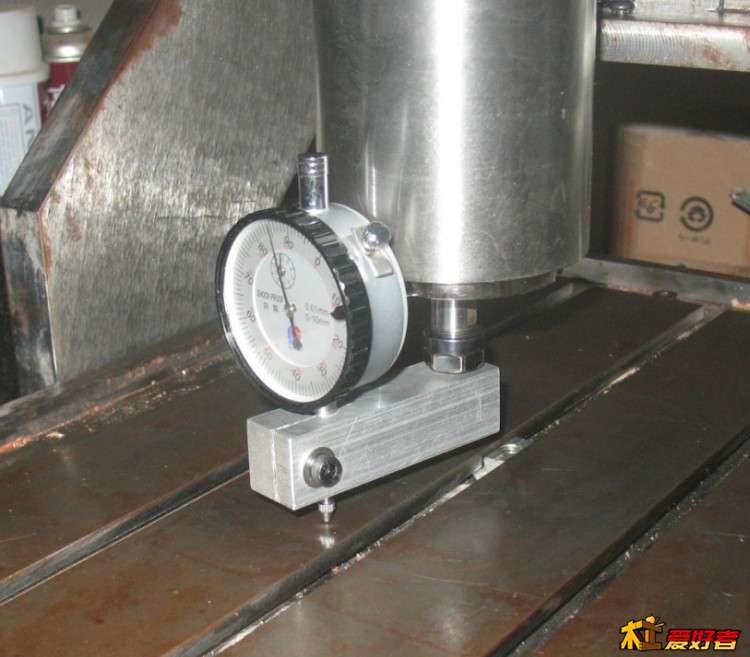

看看我的土制工具，将就着用下。反正只要把表安装好就行了。
