车床请教贴

诚信立足 · 发表于 2015-4-18 23:31:32

七县区发表于 2015-4-18 23:26+ u* n7 }1 Y0 q" q2 e' J
30-40齿轮变速属于省劲的吗？我看别人的都是15-19齿。大的50齿。我不是很懂在探讨中。我想买带齿轴一起下 ...

我也不懂；齿条包装都没拆

/db北方的狼 · 发表于 2015-4-19 12:09:33

我用的是丝杆丝杆的比较省事

七县区 · 发表于 2015-4-19 12:19:11

/db北方的狼发表于 2015-4-19 12:097 G" w% n& x6 w9 Y$ i* B
我用的是丝杆丝杆的比较省事

有图片吗。不过丝杠需要独立的手轮装置，和拖板不能同步操作。就是不在溜版箱上是吧

/db北方的狼 · 发表于 2015-4-19 15:11:04

就是用丝杆带动托板运动啊

haowei · 发表于 2015-4-19 16:17:26

齿条带动图

佛珠缘001 · 发表于 2015-4-19 20:33:11

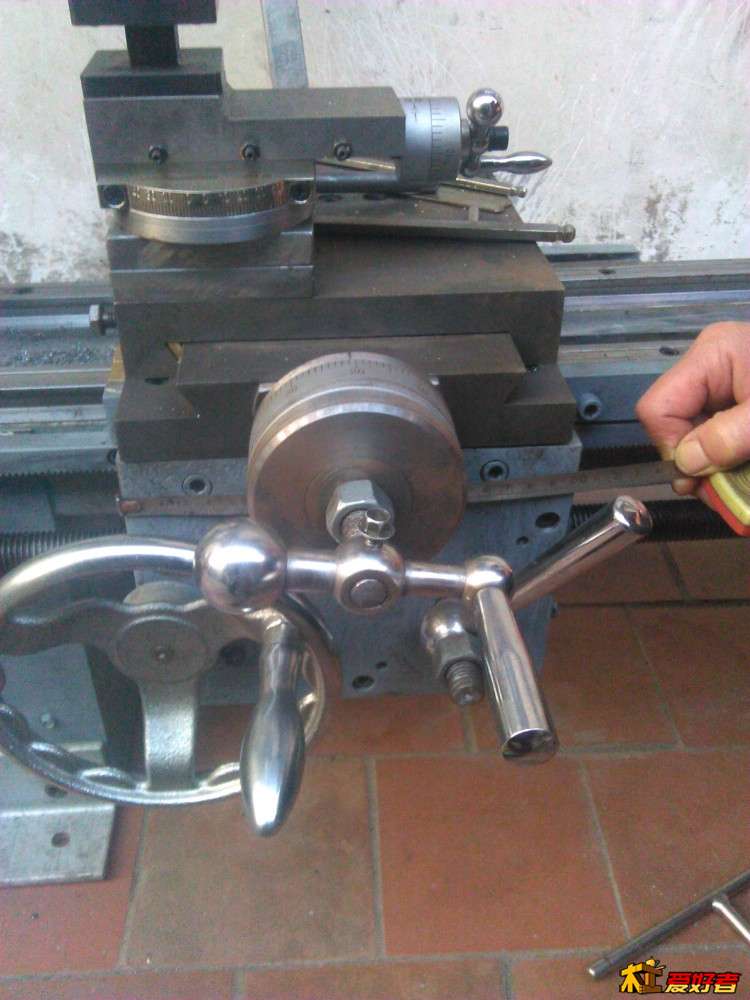

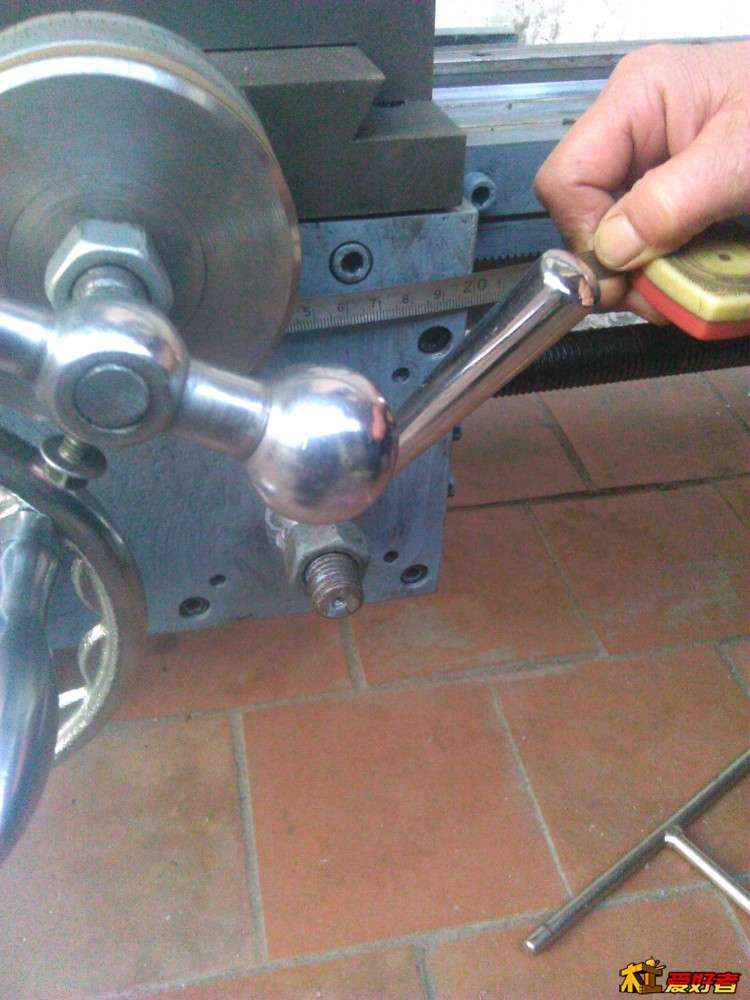

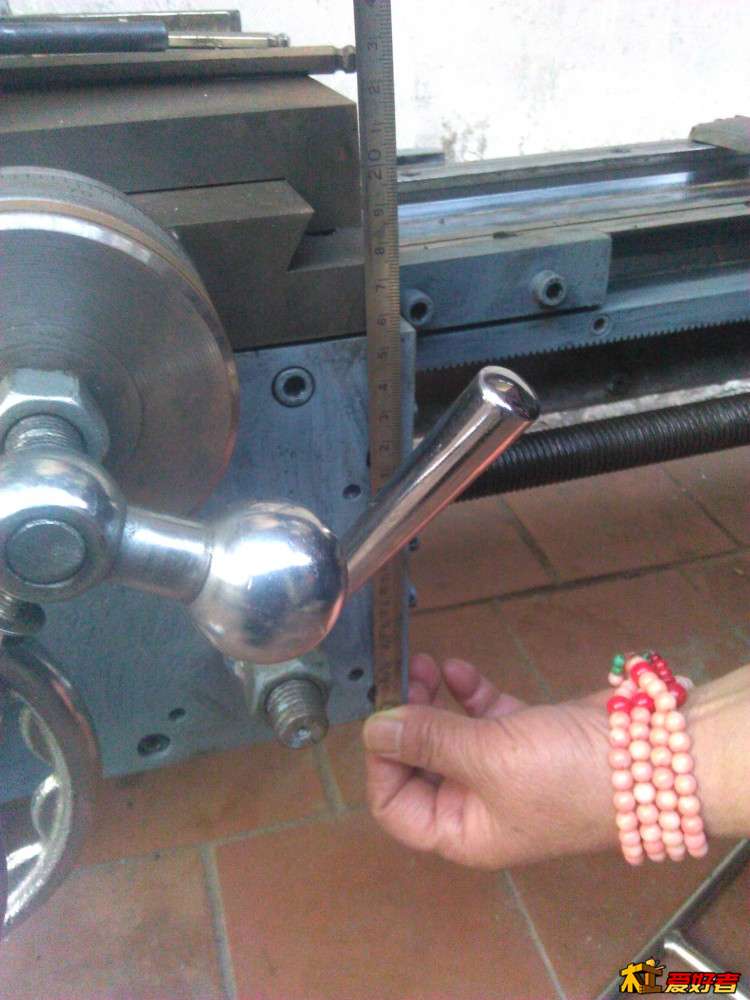

这是你要的图片尺寸

七县区 · 发表于 2015-4-19 21:27:46

/db北方的狼发表于 2015-4-19 15:11/ x1 `" p- J+ C$ t# |% }
就是用丝杆带动托板运动啊

丝杠手轮设计在哪上

七县区 · 发表于 2015-4-19 21:29:12

佛珠缘001 发表于 2015-4-19 20:33
6 O7 h& T$ w# m/ y: }; R+ e这是你要的图片尺寸

恩，忒好。谢谢

/db北方的狼 · 发表于 2015-4-20 00:13:35

我的是自己连到丝杆的头上的

hgh96555 · 发表于 2015-4-20 13:39:17

感觉再怎么DIY，到最后东看不顺眼、西看不顺眼，最终都会走上购买成品车床的道路。

holyland · 发表于 2015-4-20 15:52:29

相对来说，齿条做起来麻烦点，但是个人感觉顺手。齿轮比我是1模50齿配两个1模19齿的，手轮一圈拖板行程约为27mm。

七县区 · 发表于 2015-4-21 11:51:07

holyland 发表于 2015-4-20 15:52
7 |3 l) t( k+ J& }0 w" H0 z v相对来说，齿条做起来麻烦点，但是个人感觉顺手。齿轮比我是1模50齿配两个1模19齿的，手轮一圈拖板行程约 ...

就是手轮-齿轮轴-小齿轮-大齿轮-小齿轮-齿条齿轮-齿条，

七县区 · 发表于 2015-4-21 11:51:49

holyland 发表于 2015-4-20 15:523 w4 E8 r5 x1 i. ?# v: @9 J
相对来说，齿条做起来麻烦点，但是个人感觉顺手。齿轮比我是1模50齿配两个1模19齿的，手轮一圈拖板行程约 ...

多大手轮

七县区 · 发表于 2015-4-22 21:23:13

haowei 发表于 2015-4-19 16:174 s5 t, h" D: z' D! [9 Z
齿条带动图

这个图是不是现成的床轨，

七县区 · 发表于 2015-4-22 21:25:07

/db北方的狼发表于 2015-4-20 00:13( q' C j7 A8 K, |) i5 v. U
我的是自己连到丝杆的头上的

我看丝杠起降机原理不错，涡轮式的丝杠螺母。蜗杆摇动。
