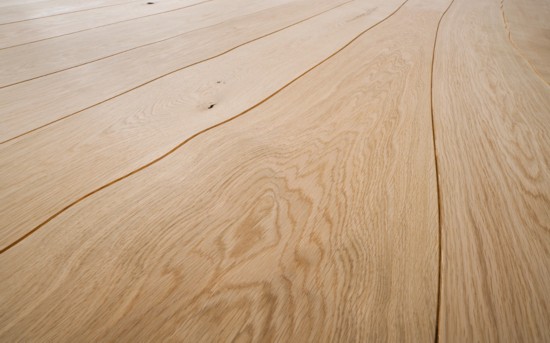

木友要注意，这个是不成立的图。。

李达 · 发表于 2015-4-17 09:54:29

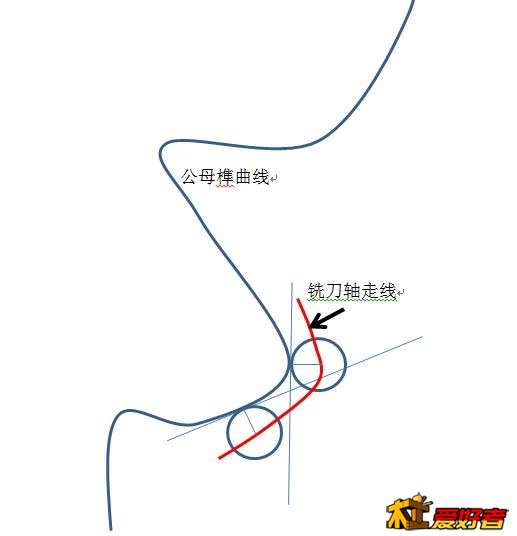

用铣床铣曲线榫也很简单，因刀头的大小，铣刀轴线也是变的，见图


铣刀轴走线不等于公母榫曲线，铣刀轴走线应是在公母榫曲线的切点法向上沿法向移动铣刀半径大小的距离，这个在软件有处理的。

一个再简单不过的问题了。

RealGhost · 发表于 2015-4-17 11:08:30

RealGhost · 发表于 2015-4-17 11:09:19

紫小檀 · 发表于 2015-4-17 12:03:28

这种不规则地板制作最核心的工艺是一套：扫描筛配系统。1、把原木开成同一厚度的板材，2、板材进行控水、干燥、养生，3、去皮、压刨、砂光至同一厚度的板材，4、与3同时进行的，每张板材形状轮廓扫入数据库，以外形相似度比对产生根目录。5、横切锯，剔除板材上的节疤孔洞裂缝等所有的瘕疵，再扫入数据库进行比对产生子目录，7、开槽，以数据库中板材二边的曲线变化形状，综合出X种曲线比对，制作模板开槽。
这种外形轮廓比对原理，就是电影中警察用一张人脸图，与电脑数据库中的人脸进行自动筛选比对，找出最相似的N个脸形，这里还多了一个去除最难看的脸形，以便用更少的曲线变化值得到面积最高利用率。

紫小檀 · 发表于 2015-4-17 12:07:09

这套自动筛选比配系统才是关键的核心技术，开槽工艺对我们来说可能有一定难度，但对他们来说就是小菜一碟。

/dy^得意鸟^ · 发表于 2015-4-17 12:20:38

songdevil 发表于 2015-4-15 11:01
$ i6 H% m: I% U' l% O$ Y) O都别猜想了这图不是P的有时间我给你扒下人家制作过程别拿那些理论性的东西往这里头套啊实践下吧。。 ...

这个不是不可能，而是你有没有去做，只靠想当然不可能，人家老外想做就去做，就做出来了。这点国人木匠确实需要继续学习，还以以前的纯手工经验去判断现在数码时代科技木工，明显是跟不上时代步伐了。

/dy^得意鸟^ · 发表于 2015-4-17 12:32:04

占两头发表于 2015-4-15 19:59
; o6 Z/ j+ O. T6 p$ ^; i0 p0 u有弧差就合不严，不信你试试

请看看上面的视频吧，这个不是单纯用人手工就能完成的，按中国老木工手法当然难实现了，但现在有了数码控制，要实现是分分钟的事了，而且还可以大批量制造了。

临渊羡鱼2012 · 发表于 2015-4-17 12:37:30

曲线地板，受专利保护

binbin2000 · 发表于 2015-4-17 13:15:58

用大点的雕刻机就能做。做刀路的时候注意刀路中所有弧度的直径大于刀具的直径就行了。

binbin2000 · 发表于 2015-4-17 13:17:21

顺便说一下，这样的地板只是新奇，人个认铺在屋子里并不好看。

紫小檀 · 发表于 2015-4-18 08:11:49

Jamisu 发表于 2015-4-15 18:14
$ ~+ Y; J1 C) j' | M! J/ ^1 M i荷兰的Bolefloor生产的

只要是同年的速生林木长的都差不多，从原木选取开始建立数据库，在成千上万棵树中比对分批次加工，同一批次的地板形状在几十平方后开始循环了，要不制模板的搞死了，黄金甲通过纯手工筛选，尺寸都能八九不离十。
这种生产制造设备才是真正的先进科技，这才是实力。这种庞大的产业规模化生产工厂，在我们国内，就不说它的专利技术设备资金等软硬件设施，首先体制环境就容不下他。

紫小檀 · 发表于 2015-4-18 08:15:57

紫小檀发表于 2015-4-17 12:03
, z2 q, f b% A这种不规则地板制作最核心的工艺是一套：扫描筛配系统。1、把原木开成同一厚度的板材，2、板材进行控水、干 ...

误会？什么误会？

万象之光 · 发表于 2015-4-18 08:31:54

成不成立用容易处理的泡沫缩小比例做一做就知道

来自:Android客户端

sdlcwhg · 发表于 2015-4-18 08:57:01

办法总比困难多，这个复杂系数不算挺高。

476568980 · 发表于 2015-4-18 16:37:04

紫小檀发表于 2015-4-17 12:03
* n8 e) o3 x9 |+ }! M这种不规则地板制作最核心的工艺是一套：扫描筛配系统。1、把原木开成同一厚度的板材，2、板材进行控水、干 ...

说的有道理
