离父亲最远又最近的地方---木工房

008wer · 发表于 2015-4-11 16:32:00

还是楼主的靠山做的好，都半自动了，不错不错啊～～～～～～～～～～～

wjzbbc · 发表于 2015-4-11 20:14:55

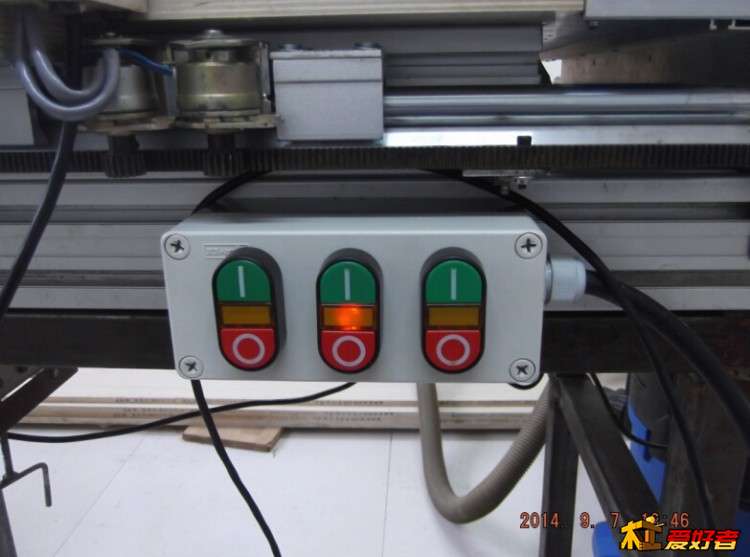

回复8楼朋友：靠山没有具体的过程，因本人不喜欢边干活拍照加上手机也很差拍照不行。具体工作原理就是当你手推靠山移动的时候，靠山上面的旋转编码器会与齿条咬合运动发出脉冲传到显示仪表里面进行MM单位的显示。通过控制3个24V的电磁刹车齿轮与齿条紧密咬合进行定位功能。在显示仪表里面设定最大和最小安全距离，当靠山达到最大最小安全位置的时候会自动控制电磁刹车进行定位，这个时候如果需要继续移动靠山比如进行靠山与锯片的校零工作则需要按住蓝色解锁按钮，档显示位置处于正常工作位置时会自动解除刹车定位。

nj2612 · 发表于 2015-4-11 20:18:06

桌下的电圆锯装了轨道锯地板了，都用轨道锯开大板了，最后那张加长推台的木工桌就淘汰了

漠风 · 发表于 2015-4-11 20:22:23

不懂数控，看着很棒，欣赏！

wjzbbc · 发表于 2015-4-11 20:27:47

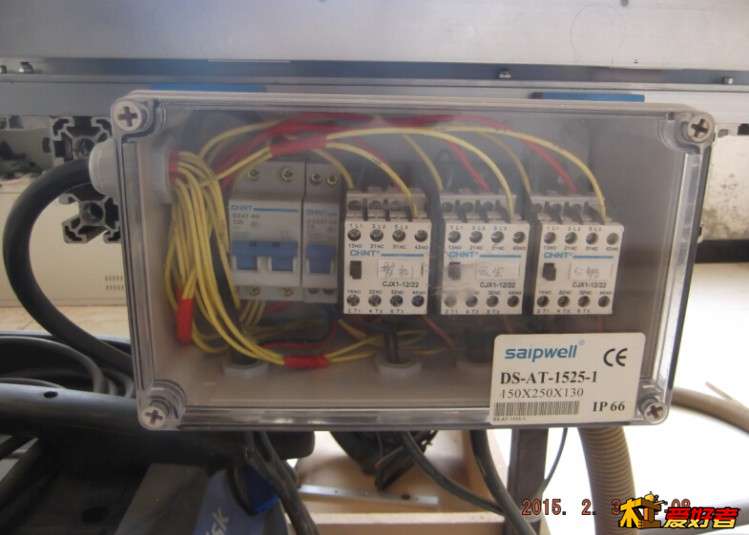

这个台锯从设计到制作，焊接、电路等均为第一次工作，进行了大量的充电学习，最终设备一次装配调试成功。

wjzbbc · 发表于 2015-4-11 20:45:24

wjzbbc 发表于 2015-4-10 22:45

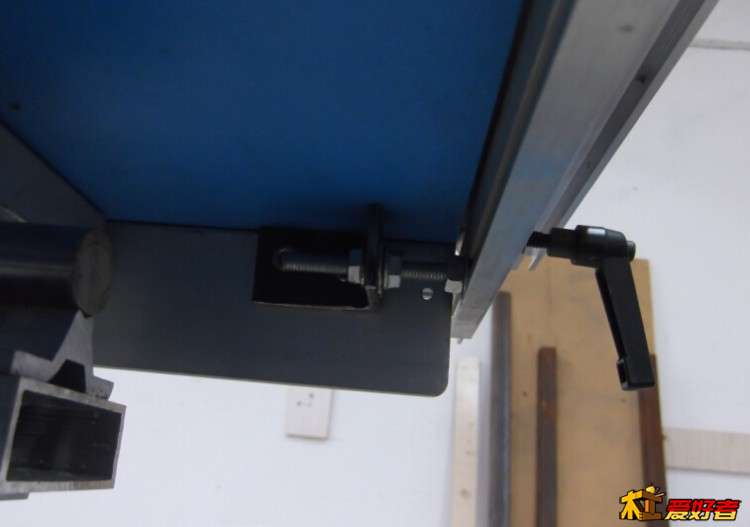

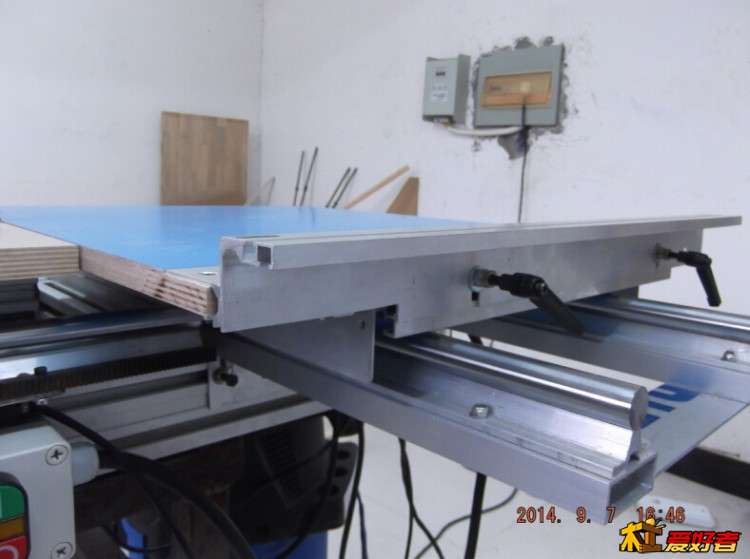

7 z- M, i6 |; j2 D# r. Q靠山的几个详细照片，靠山的机械、电气制作比较顺利，使用时精度非常的高且无移位情况。

你好朋友：靠山解锁按钮的功能是---为了防止靠山的移动的时候撞到锯片在显示仪表里面设定的一个位置（比如20mm) 当你移动靠山的时候如果位置≤20mm时，显示仪表会自动的控制电磁刹车定位了并且刹车定位红灯会亮、解锁按钮会亮蓝色，这个时候你按刹车定位打开是无用的。如果想继续移动需要按住解锁按钮，此时定位刹车红色灯会灭，如果≥20mm时显示仪表会取消刹车定位功能。如果想进行显示仪表的校零工作，需要靠山轻轻的靠在锯片上，这个时候就需要按住解锁按钮将靠山轻轻的移动贴在锯片上按下显示仪表上面的清零按钮，仪表就会显示0mm 校正完成后再次按住解锁按钮并移动靠山，档显示位置≥20mm时就可以松开解锁按钮进行正常的操作了。不知道这样的解释能否描述的清楚朋友。
