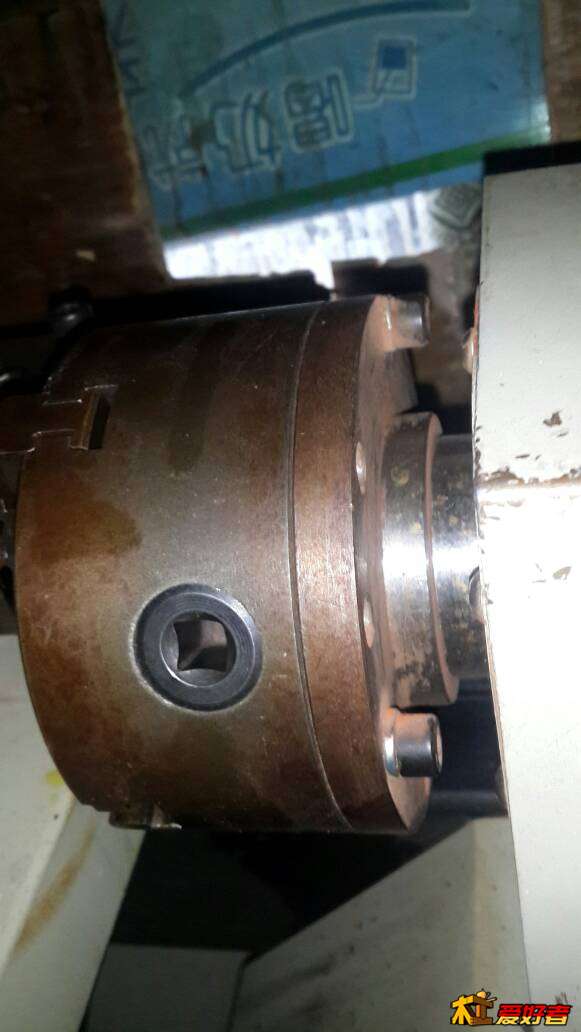

求助大神，车床卡盘拆装

青岛鴻缘木雕

彡弄梅花屮 发表于 2015-4-7 14:34
  J- \4 x: {% n" l, x你这车的卡盘  要拆 不难！他是把卡盘先与法兰盘先拧紧才装上主轴的，你只需把法兰按逆时针转动，卡盘就会 ...

+ d8 s) I8 j: l8 K7 L谢谢朋友、您说的法兰是卡盘后面这个铁片吗？然后怎么逆时针旋转啊？用什么工具？

青岛鴻缘木雕

谢谢诸位木友的帮助、非常感谢、心里暖暖的

彡弄梅花屮

青岛鴻缘木雕 发表于 2015-4-7 19:34
谢谢朋友、您说的法兰是卡盘后面这个铁片吗？然后怎么逆时针旋转啊？用什么工具？

2 S$ A: W. X% |0 J5 A  m0 J是的，就是紧挨卡盘后面的、与卡盘差不多大小的、靠3枚内六角来固定与卡盘的圆形的轮子！ 逆时针转动之前先检查 法轮盘上有没有一个与主轴垂直的小孔？如有，就是上顶丝固定法轮盘与主轴的——必需先拧下来；之后才可以拆卸！    逆时针旋转  你也不会吗？就是你想办法把主轴固定，然后逆时针转动法轮盘——你懂的
9 @* W% i3 \( Z& ^, k% S3 x. }9 S

虾仔哥

青岛鴻缘木雕 发表于 2015-4-7 19:34
谢谢朋友、您说的法兰是卡盘后面这个铁片吗？然后怎么逆时针旋转啊？用什么工具？

: P) ?* C. o3 y呃。。。看定位
& M) `: g, }1 c  x8 r- C

九梁十八柱

不知道你拆卡盘干什么，应该法兰带卡盘一起拆，最好不要单拆卡盘，因为当初装卡盘是要自己车一下法兰和卡盘连接的台阶的，这样才能保证同心度，拆法兰盘时，锁住主轴，三爪夹一根和主轴垂直的木棍铁棍都行，向下一用力就下来了，小心别让卡盘掉床子上。

青岛鴻缘木雕

九梁十八柱 发表于 2015-4-8 18:57
+ d- Q5 R7 w% f不知道你拆卡盘干什么，应该法兰带卡盘一起拆，最好不要单拆卡盘，因为当初装卡盘是要自己车一下法兰和卡盘 ...

哦哦，谢谢大神指点。您看我理解的对吗？是夹上木头，然后逆时针旋转卡盘吗？然后这个拆下来好装回去吗

九梁十八柱

可能我没表达清楚，你用手拧卡盘可能力量不够，夹上根木头就像加一个延长的力臂，或者你把卡盘钥匙插上，逆时针用手扳钥匙也行。夹木头的方向是和钥匙平行的，你可以有不同大小的卡盘，每个卡盘都是专配的法兰盘，
- K5 Y3 H( h* P/ |  e: Z, |4 r0 X

万幸

最简单就是把内六角扳手用砂轮打掉一节直接就卸掉了，扳手不值钱，也不影响以后再把卡盘上上

青岛鴻缘木雕

九梁十八柱 发表于 2015-4-9 07:06
2 S( s4 T5 R4 E1 a7 N1 S可能我没表达清楚，你用手拧卡盘可能力量不够，夹上根木头就像加一个延长的力臂，或者你把卡盘钥匙插上，逆 ...

4 b/ t" R/ n/ D  [- ^0 s哦哦哦，懂了懂了，但要是装回去怎么办，也按这种方法吗？

九梁十八柱

装回去的时候用手拧上就行，车床越转越紧，我有时候每天三爪四爪换好几回。
/ |1 a0 k. |* Z4 w0 j

虚拟人生SDY

你看下，如不是焊接在主轴上的，就应是丝扣连接，要是这样，你固定好主轴，然后逆时针转动法兰盘就OK了。

青岛鴻缘木雕

谢谢诸位木有，这两天抽空拆拆试试
