刚刚改造成的曲线锯，请大家狠狠地拍砖

一叶知秋 · 发表于 2009-6-9 21:39:50

本帖最后由一叶知秋于 2009-6-9 21:45 编辑

还是用手机拍摄的，他是心爱的工具不是工艺品，手机拍摄的就够了。如果说还有不明白的，请提出来另抽时间满足大家。（锯条是自制的，好用也安全。原来用的是南韩的手锯条好用太细不安全，所以，一位朋友给做了一条短的也做了一条长的手锯条）

东南西北 · 发表于 2009-6-9 22:14:01

谢谢楼主的照片和讲解,有点问题请教,谢谢!

在锯木头的时候噪音大不大?比正常手持使用要大吗?大多少

老闷儿 · 发表于 2009-6-9 22:23:02

做的非常好！尤其是台下部分，台上曲线锯底坐好象用料绣气了一点，加厚底坐可以减少机器的工作震动。锯条没问题，本身就是弹簧钢的，我以前用它做了把45公分的弓锯，比买成品锯好用的多。

一叶知秋 · 发表于 2009-6-9 22:26:43

谢谢楼主的照片和讲解,有点问题请教,谢谢!
& i' \' ^. q3 O, ~3 j( a7 M1 q2 A/ P8 p6 w( v" c( w1 u: W
在锯木头的时候噪音大不大?比正常手持使用要大吗?大多少
: e' t. z9 c3 i' Y3 L东南西北发表于 2009-6-9 22:14

优利特的曲线锯的噪声不大，所以锯木材时噪声也不大。原想垫个胶垫。因时间时仓促也没垫，并感觉不到噪声有多大。现在是靠山还没调节好，不能正常使用。

东南西北 · 发表于 2009-6-9 22:42:15

本帖最后由东南西北于 2009-6-9 22:44 编辑

优利特的曲线锯的噪声不大，所以锯木材时噪声也不大。原想垫个胶垫。因时间时仓促也没垫，并感觉不到噪声有多大。现在是靠山还没调节好，不能正常使用。- H. p& v/ Z ]$ [6 n% j
一叶知秋发表于 2009-6-9 22:26

多谢,由于在底楼的自行车房里学做木工,开圆锯还是有所顾忌的，打扰邻居太多也不好。

解决了噪音问题,这个改装对我来说很实用。

你的锯弓和曲线锯只有一点的硬连接吗？锯弓的下部只有限位槽限位，有没有弹簧什么的做辅助连接？

一叶知秋 · 发表于 2009-6-9 23:08:43

你的锯弓和曲线锯只有一点的硬连接吗？
是一个带内丝的管，其中两头分别连接曲线锯的锯弓，一内六角罗丝和曲线锯固定。
锯弓的下部只有限位槽限位，有没有弹簧什么的做辅助连接？
只是限位就可以了，不需要其它连接了。锯弓左右有槽管住，上有轴承压住，下有限位槽。基本处在直线运动中，并无增加任何磨擦力。

WXS111 · 发表于 2009-6-9 23:16:16

还是用手机拍摄的，他是心爱的工具不是工艺品，手机拍摄的就够了。如果说还有不明白的，请提出来另抽时间满足大家。（锯条是自制的，好用也安全。原来用的是南韩的手锯条好用太细不安全，所以，一位朋友给做了一条短 ...! G% T) z, R. \1 h
一叶知秋发表于 2009-6-9 21:39

LZ给个曲线锯和锯条连接处的特写好吗?

buildmine · 发表于 2009-6-10 10:32:20

本帖最后由 buildmine 于 2009-6-10 10:36 编辑

哈，看明白了!
看到最后几张终于明白，改造的真棒！尤其是那锯弓的思路-拉紧并控制了锯条-----这是我认为的大难题。
很像带锯了。学到很多，非常感谢！
但是也觉得锯弓带来贡献的同时也带来了限制，就像带锯，不能对付横向尺寸大的家伙了。

buildmine · 发表于 2009-6-10 10:48:12

本帖最后由 buildmine 于 2009-6-10 10:54 编辑

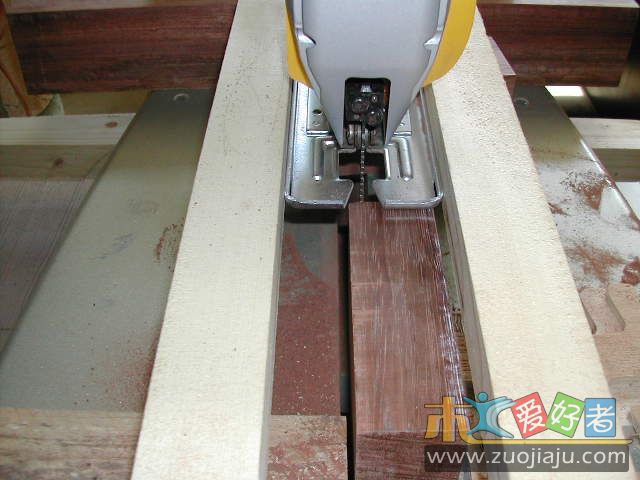

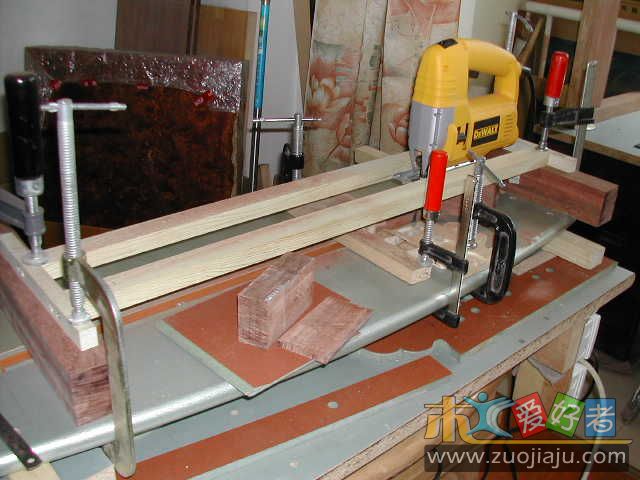

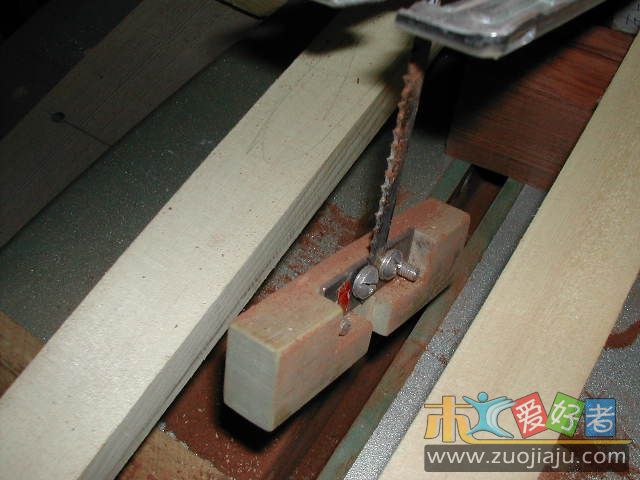

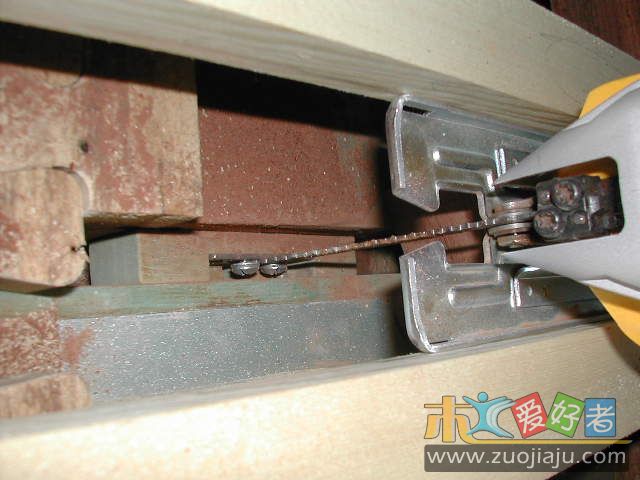

我把我的三轮车推出来给楼主的大奔当个陪衬，我认为我做的不成功，一是定位不方便，二是纵向尺寸受到架子程度限制，三是我做的木头滑动块随着空气湿度变化，改变了与滑轨的配合间隙。但也希望其中的可取之处对别人有启发。

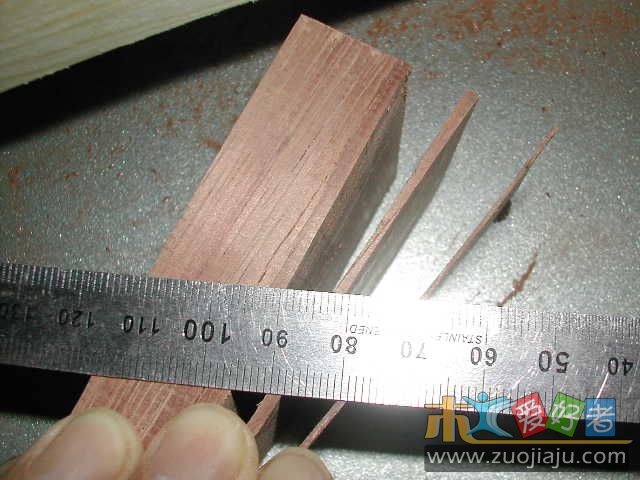

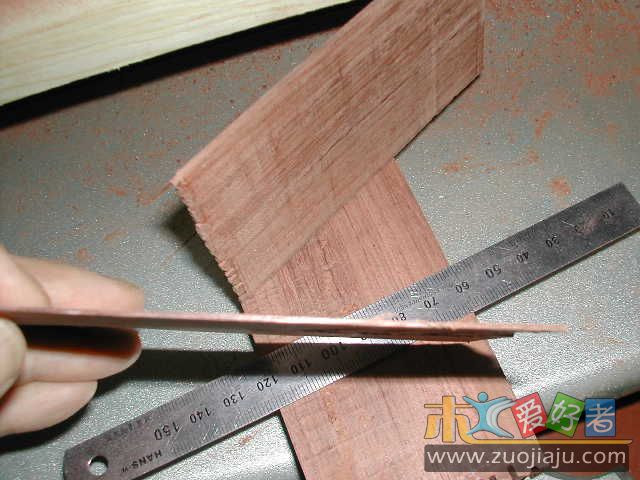

切出的木片平整度差些，我想是因为被切的木头太小了，我手按着曲线锯左右晃动的结果，以前的实验在大块木材上切的平整的多。
