因为装修中毒了（DIY推台锯）

彻底蒙圈了 · 发表于 2015-5-11 05:41:52

YYJPM 发表于 2015-5-10 23:03
0 B* Q+ z9 J# M3 T# \都够牛的，望尘莫及......

哪里啊，您过奖了。我也是从经济实用上出发做这个的。

彻底蒙圈了 · 发表于 2015-5-11 05:45:23

54趴趴熊发表于 2015-4-20 12:41
: ~: s# a6 D4 y5 X- \自己做推台锯，因为材料和工艺的问题，精度无法保证，而且整体造价也不见得比买一台成品便宜。# k" t0 L1 B# G( n0 {0 Y4 _. k+ [- ^

* c8 J0 R+ W( p) ^如果是为 ...

第一，这里多谢54趴趴熊支持新人。
第二，关于精度问题，我会慢慢调整到满意。
再次谢谢您哦

a平常心 · 发表于 2015-5-11 07:48:32

这个也是新手？没人敢说老手了。

zhangyl1680 · 发表于 2015-5-11 09:01:53

可以升降的锯

vikilin · 发表于 2015-5-11 14:12:14

台锯做好了吗？精度如何？

彻底蒙圈了 · 发表于 2015-5-12 18:05:15

vikilin 发表于 2015-5-11 14:12$ W- }( y2 O' m2 i \5 j0 K( B& Q6 i
台锯做好了吗？精度如何？

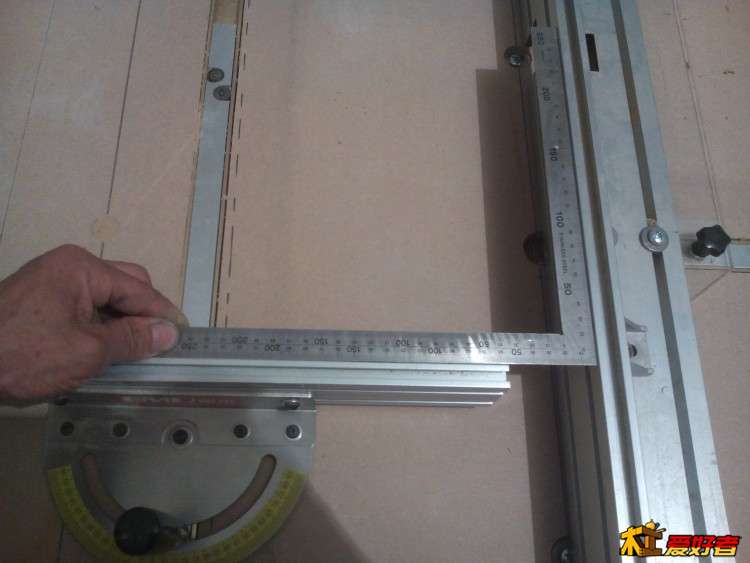

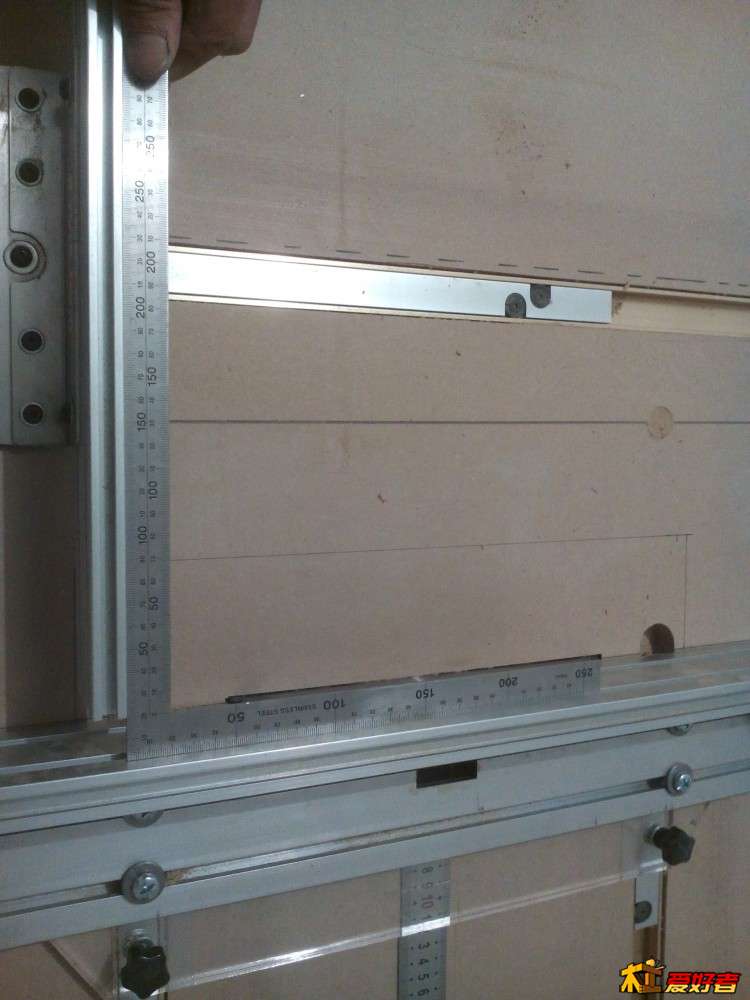

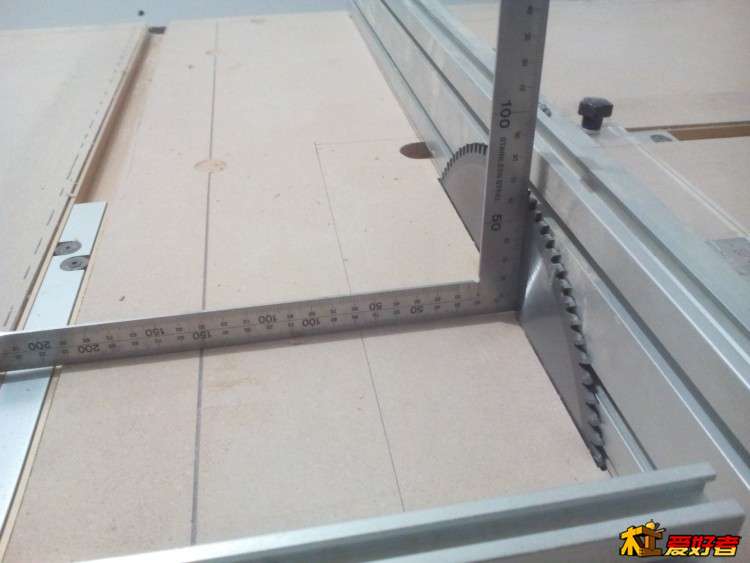

精度我做的是可调的。你经管关注，请好吧！

彻底蒙圈了 · 发表于 2015-5-12 18:07:00

本帖最后由彻底蒙圈了于 2015-5-12 18:49 编辑

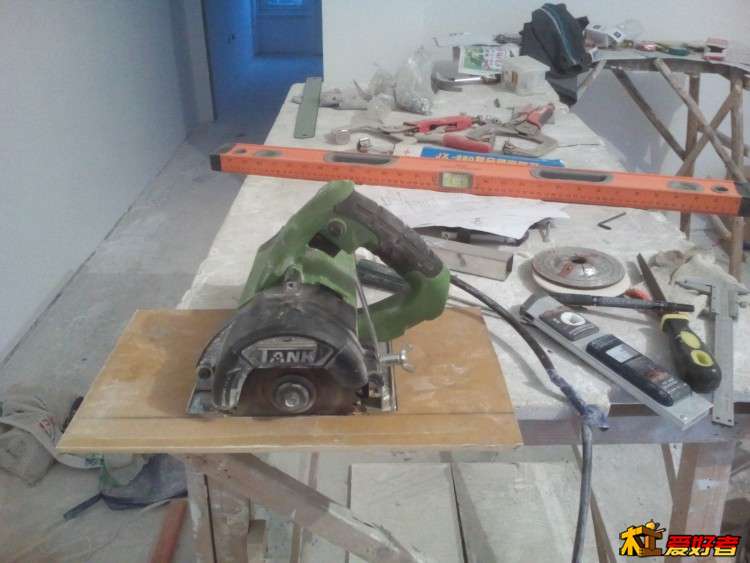

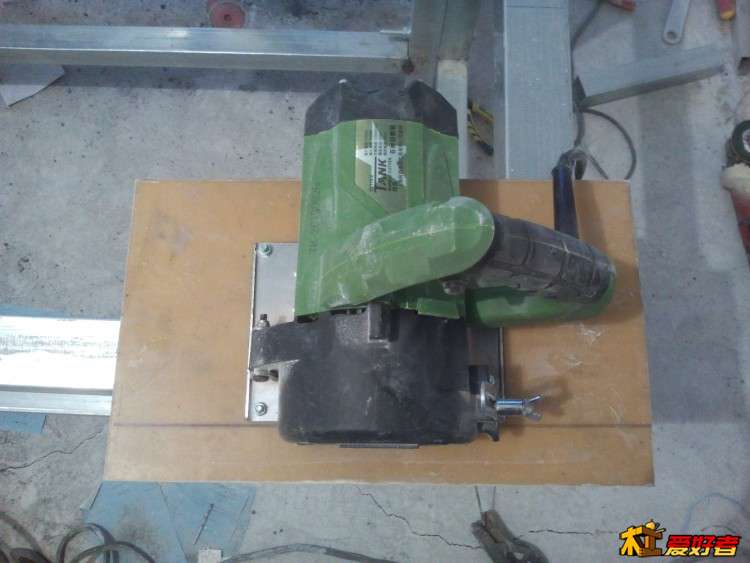

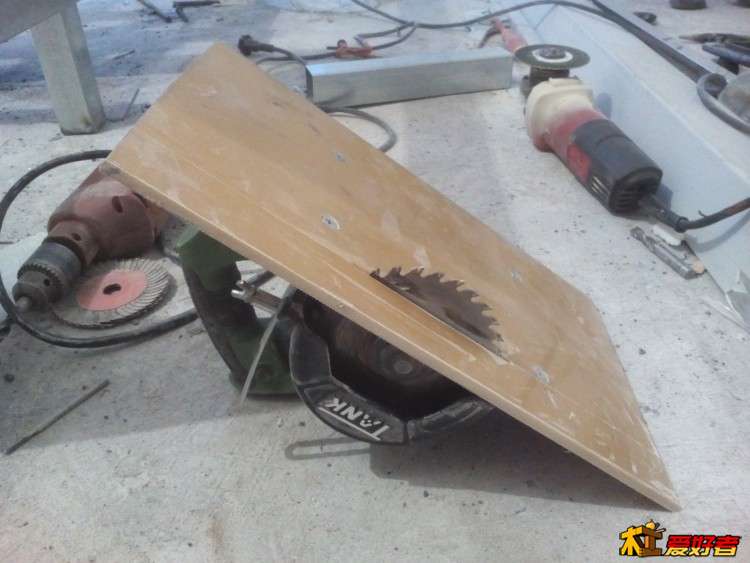

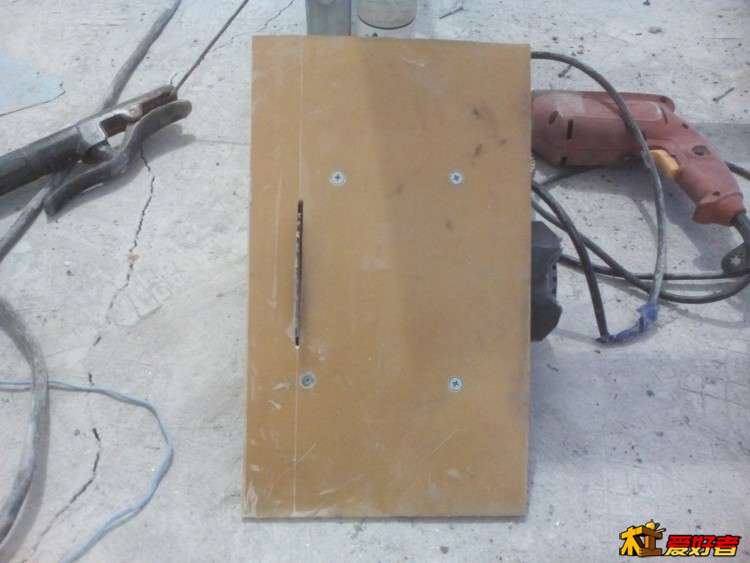

附加板

彻底蒙圈了 · 发表于 2015-5-14 21:43:46

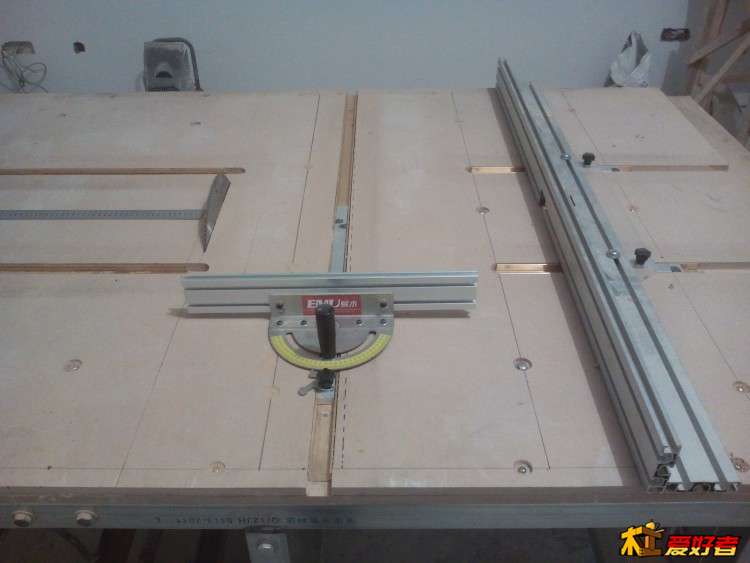

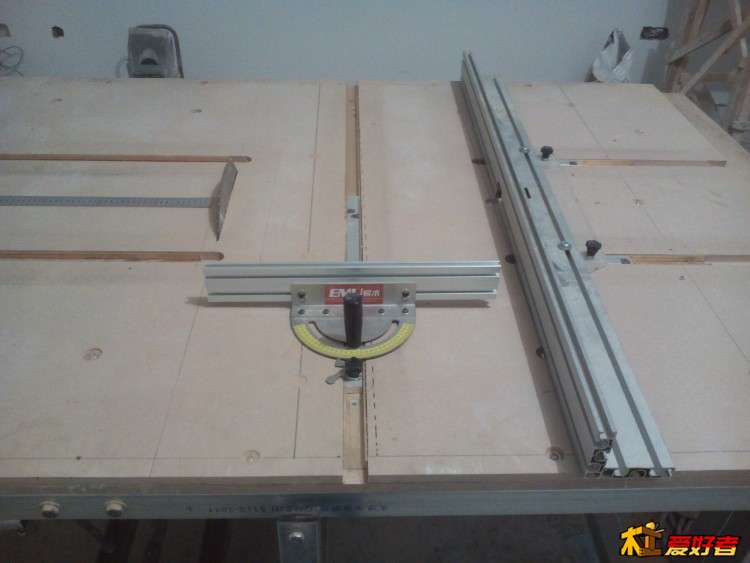

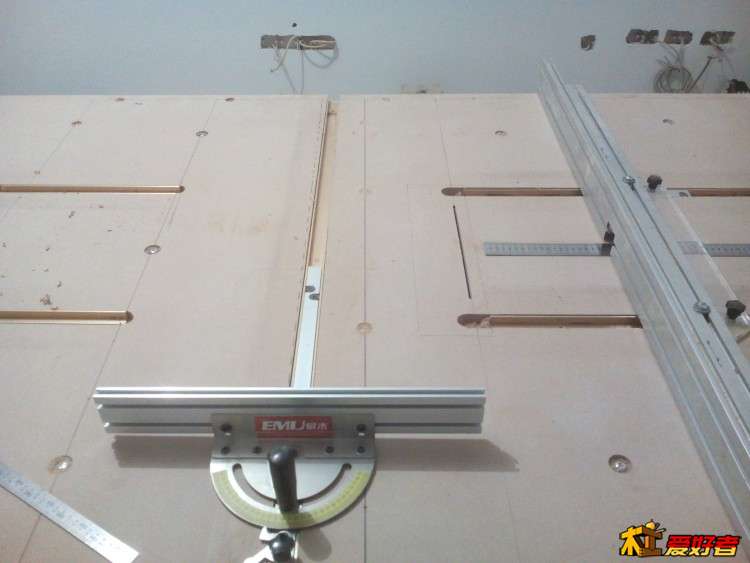

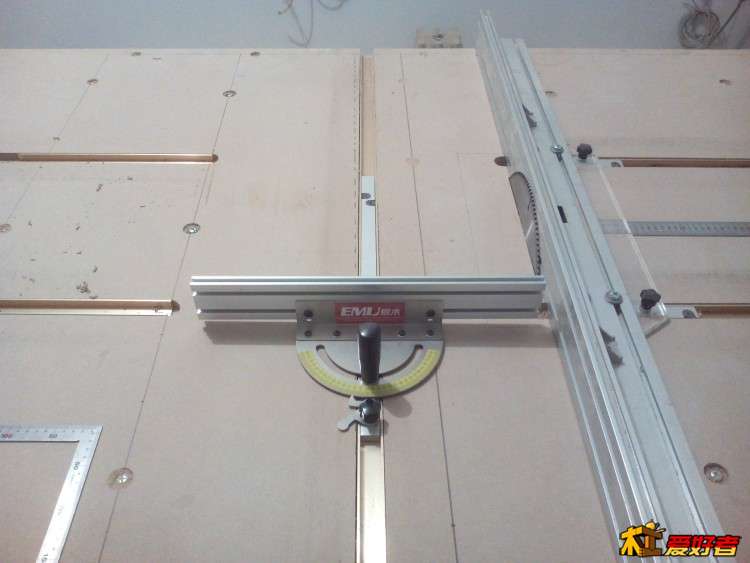

由于最近外面一直很忙，所以到今天升降推台锯才做好。大家久等了。

彻底蒙圈了 · 发表于 2015-5-14 22:46:00

platch 发表于 2015-4-21 07:52, V6 }9 S+ R# }! F' W+ l1 Z: `
看图楼主的设计能力很强啊，能画出这个来不一般。

谢谢您的支持！！

黄泽森 · 发表于 2015-5-14 22:53:49

vikilin · 发表于 2015-5-14 23:00:07

楼主切割效果出来了吗？那个主轴和电机为什么彩用上挂的形式安装，而不采用底坐一样装在下面？是不是有什么学问？

lnysl · 发表于 2015-5-14 23:15:25

好手艺，做的漂亮，架子焊的真好

008wer · 发表于 2015-5-14 23:26:18

收藏了啊，楼主你这做的真棒啊，表扬一下

从小就动手 · 发表于 2015-5-15 12:34:28

真心做的不错，只要连接部分作紧密配合，精度没问题，唯一缺憾锯片不能左右调角度，作为台锯够用了。佩服楼主的动手能力，支持楼主DIY，省钱才是硬道理！
楼主能不能分享传一份图纸和链接？

彻底蒙圈了 · 发表于 2015-5-15 19:23:07

vikilin 发表于 2015-5-14 23:007 @; x( Y: a4 i5 |; ]9 @8 B. y6 Y
楼主切割效果出来了吗？那个主轴和电机为什么彩用上挂的形式安装，而不采用底坐一样装在下面？是不是有什么 ...

还没安装分料刀，我在考虑是安装抽拉隐藏式还是直插明装式，安装好分料刀才能试车，要不然很危险。

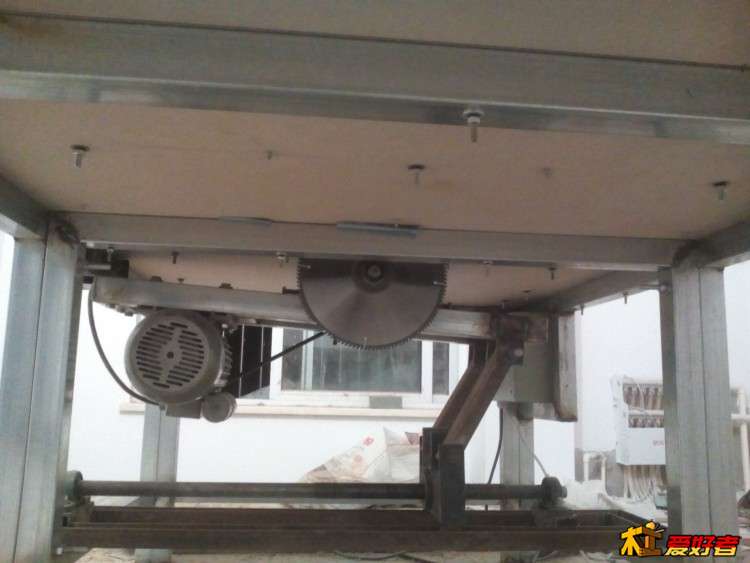

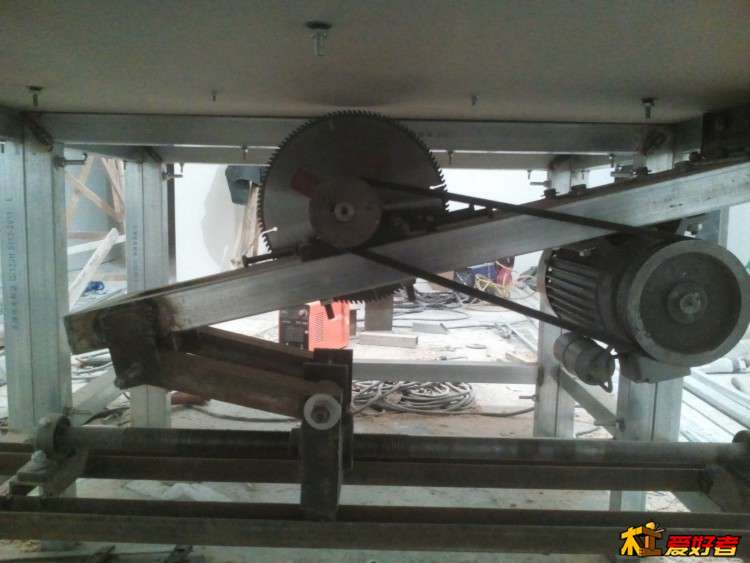

关于206主轴和电机安装上悬挂主要考虑这几个方面：
1，合页直接固定在主框架上，不用在轨道上再焊接合页底座，这样方便丝杠轴承座的安装。
2，上悬挂，后端固定在主体框架上，前段的主轴部分可以完全放到锯台底部的轨道上，方便安装。
3，由于电机的重量落在主框架上，力量传导分散于6个立柱，减轻轨道荷载量，如果电机放在轨道上，虽然重力最终由立柱传导，
   但轨道同样分担大部分，因为重力荷载的增加轨道会在工作中产生共振叠加，精度大大下降。x型升降装置适合静型设备，对于
   旋转型的尤其要求精度时要酌情考虑。
4，主轴与电机安装在轨道上，电机和锯轴全部上安装式，主轴后脚螺丝的受力方向是向上的，时间久了，螺丝帽受力点的方管会凹
   陷，导致松动，个人觉得危险。而上挂式后，电机与锯轴是反向，主轴后脚螺丝的受力方向是斜下的，由于主轴底座面积较螺丝
   面积大的多，受力分散平均。管变形量很小，螺丝稳固。
5，由于电机下悬挂，落粉尘大大下降，利于散热。

木友们，大家共同学习，一起进步，多多指教！！！
