一套八仙桌施工效果图

  [复制链接]
 楼主| 发表于 2015-3-28 14:12:03 | 显示全部楼层
冲天炮100 发表于 2015-3-28 11:30
8 }* N' F, F8 h: `9 ^板面太突出四脚,不好看的

  Q" E% F# `, C' i/ C谢谢指点!前面有木友也提“桌沿线条太多了”,好建议。
回复 支持 1 反对 1

使用道具 举报

发表于 2015-3-28 14:17:30 | 显示全部楼层
不客气
回复 支持 1 反对 0

使用道具 举报

发表于 2015-3-28 19:03:51 | 显示全部楼层
这个插肩榫倒是方便加工
回复 支持 1 反对 0

使用道具 举报

 楼主| 发表于 2015-3-28 23:50:49 | 显示全部楼层
一手黑白 发表于 2015-3-28 19:03+ `7 u; Z1 }+ o1 N+ H; O2 J5 B
这个插肩榫倒是方便加工
6 J7 s# m. a- ^8 {$ Y; u

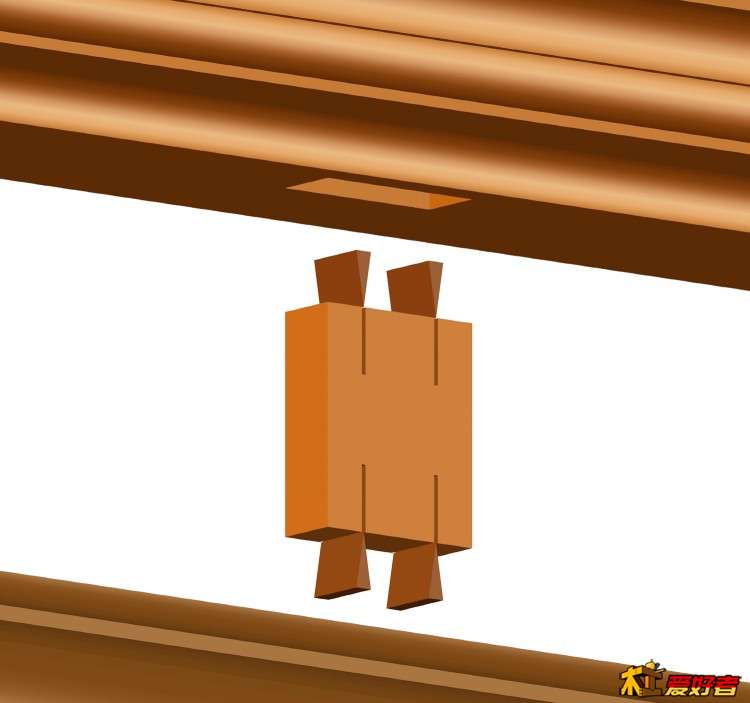

谢谢点评。原来也曾想过用下压式设计,考虑到抬桌子时是往上用力,改用横插肩榫的办法,这样抬桌子时喜好不影响桌子的受力结构。原先的设计如下图。
回复 支持 1 反对 0

使用道具 举报

发表于 2015-3-29 08:38:09 | 显示全部楼层
桌面链接为什么用绝户隼?
回复 支持 反对

使用道具 举报

发表于 2015-3-29 11:01:33 | 显示全部楼层
桌面还是碗底线好看。
回复 支持 反对

使用道具 举报

发表于 2015-3-29 11:24:46 | 显示全部楼层
之秋 发表于 2015-3-28 23:50
& I0 @- {+ h+ g4 t! M- i$ l谢谢点评。原来也曾想过用下压式设计,考虑到抬桌子时是往上用力,改用横插肩榫的办法,这样抬桌子时喜好 ...

- [6 B* V4 {3 c9 q这种榫卯比较好3 U4 w1 o( s) S* ?$ y. x8 {
回复 支持 反对

使用道具 举报

 楼主| 发表于 2015-3-29 11:34:08 | 显示全部楼层
冲天炮100 发表于 2015-3-29 11:245 Q$ R: \! m& @' L' M
这种榫卯比较好
2 K5 x, ~, ~$ K6 s& V
感谢兄台的多次鼓励!
回复 支持 反对

使用道具 举报

发表于 2015-3-29 13:05:18 | 显示全部楼层
风萧萧 发表于 2015-3-28 04:14
, L' W6 K# [! s4 T* [圆脚不好看.改内翻马蹄.............

* T1 ~* @, y3 b+ z严重赞同——内翻马蹄腿!
  F2 D2 {6 q0 M, J' m2 G
回复 支持 反对

使用道具 举报

 楼主| 发表于 2015-3-29 13:35:28 | 显示全部楼层
木匠的木匠 发表于 2015-3-29 08:38
- ~( z: d9 {) \7 a桌面链接为什么用绝户隼?
/ y1 M% f, t( H) b
谢谢关注!

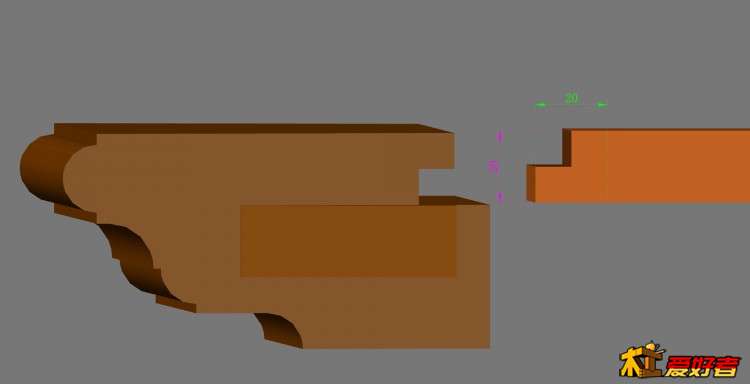

( r) G7 p1 {3 O' k% U8 N桌面链接不是用绝户榫,是用直榫链接的。用直榫链接有几个考虑:桌面四周各有20毫米嵌入边框(前面已介绍),受力应该问题;中间用胶水再加上直榫拼接(两个直榫更好);严丝合缝拼接面积越大越好。如下图:
, d$ }! h, ]% A! ^8 Z9 A
回复 支持 反对

使用道具 举报

 楼主| 发表于 2015-3-29 13:37:22 | 显示全部楼层
扬州木工爱好者 发表于 2015-3-29 11:01. b( N% ]' |2 O2 ~8 w5 b$ e1 r
桌面还是碗底线好看。

) v& E, y# k& K谢谢您的建议!
回复 支持 反对

使用道具 举报

 楼主| 发表于 2015-3-29 13:43:26 | 显示全部楼层
木匠的木匠 发表于 2015-3-29 08:38
  R# b) ?! L! B9 m* W) M2 _桌面链接为什么用绝户隼?

+ G4 j" ~. x' `" s2 ^4 k; m6 A桌面边框与横梁的链接才是用绝户榫。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2015-3-29 13:46:45 | 显示全部楼层
老红木老大 发表于 2015-3-29 13:05( W$ v. `$ l3 ~, A# V
严重赞同——内翻马蹄腿!
. D- g' V+ R. [8 M! j. h6 {+ O7 n
看来内翻马蹄还是比较受欢迎,非常感谢您的建议!
回复 支持 反对

使用道具 举报

发表于 2015-3-29 13:52:23 | 显示全部楼层
画图软件用得不错
回复 支持 反对

使用道具 举报

 楼主| 发表于 2015-3-29 14:28:41 | 显示全部楼层
多谢夸奖!
回复 支持 反对

使用道具 举报
