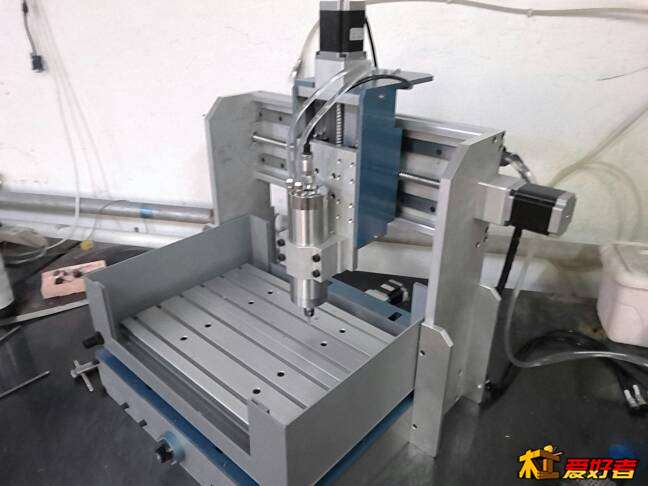

准备仿制卖得比较火的一款机，不知其中的滚珠丝杆的安装轴承是怎么固定的（有多图）

060537 · 发表于 2015-3-26 22:31:32

曹梦容发表于 2015-3-26 22:30
* G" L4 Q3 Q" \2 T8 ?3 z! A就是这个，FK和FF

谢谢啦！

曹梦容 · 发表于 2015-3-26 22:33:24

jiuba8gong 发表于 2015-3-26 22:30
! J# D4 P; N4 q$ x+ Q& J就是这样的轴承座，还有一种是这样的

不对，是EK和EF

jiuba8gong · 发表于 2015-3-26 22:38:53

060537 发表于 2015-3-26 22:28: j5 D- B$ D& V; n
谢谢你！我还是有点不明白。
) P- a& P8 L# m) n/ u6 Y我就是不理解这三个轴承是怎么被稳稳的固定到Z轴支架上，然后托起了4kg重 ...

它这种孔不是通孔的，有台阶的，一端和轴承外圆配合装轴承进去，另一端台阶变小，就卡住轴承了，还有像这样的

心烧不退 · 发表于 2015-3-26 22:53:01

丝杠两端的轴承一点都不重要，就算你省了一端，都不会出现精度问题，只是这样会加大丝杠的磨损，Z轴丝杠建议用进口磨制丝杠，XY可以用国产的，我现在用的是国产130元一个的螺母还达不到我要求

我的工坊 · 发表于 2015-3-26 23:06:15

这机设计合理，学习了

我的工坊 · 发表于 2015-3-26 23:07:52

y应该用双螺母

我的工坊 · 发表于 2015-3-26 23:09:54

心烧不退发表于 2015-3-26 22:53' P7 E6 `. }1 O3 c
丝杠两端的轴承一点都不重要，就算你省了一端，都不会出现精度问题，只是这样会加大丝杠的磨损，Z轴丝杠建 ...

木工用国产丝杆c7够了

yuxueyou · 发表于 2015-3-27 15:07:11

朋友难道仿制比买成品便宜很多吗？

我的工坊 · 发表于 2015-3-28 01:02:02

我的工坊发表于 2015-3-26 23:09& B9 D- ^6 y3 S3 @. `/ m: A
木工用国产丝杆c7够了

钱多啊！！！按需配置。

林大夫 · 发表于 2015-3-28 08:21:50

我就非常不能理解为什么把龙门立柱设计成那样，本来挺宽的铝板，费力不讨好的给上面切成那么窄，强度一下减少好多还加大了很多加工量

林大夫 · 发表于 2015-3-28 08:23:16

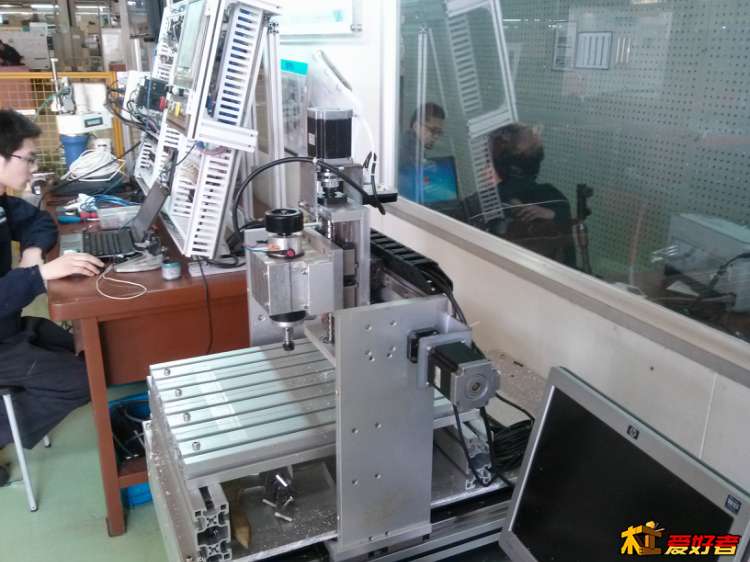

你看看我的龙门立柱

曹梦容 · 发表于 2015-3-28 10:00:47

林大夫发表于 2015-3-28 08:23
/ |: i7 V! e# ?5 N! N d4 D1 {你看看我的龙门立柱

我也觉得龙门设计有问题，我的龙门就是150宽直接上到顶，不过倒角没弄，这几天有空也倒下角好看点

060537 · 发表于 2015-3-30 22:19:53

林大夫发表于 2015-3-28 08:23
5 X/ K4 [. w7 i3 e你看看我的龙门立柱

林老师的 Z轴滚珠丝杆轴承是怎么固定的？全靠静摩擦，还是加了顶丝And 还有其他方法麽？谢谢啦

poloc · 发表于 2015-4-4 16:00:51

哈哈。我也搞不懂这三种轴承，要是有个直观的对比就好了。网上看到的都是外观。
